Khớp nối bơm là gì?

Khớp nối bơm là gì? Trong quá trình vận hành các hệ thống cơ điện, sự cố máy bơm phát ra tiếng ồn lớn, rung lắc mạnh hoặc thường xuyên phải dừng đột ngột để bảo trì là nỗi ám ảnh của mọi kỹ sư vận hành. Đằng sau những hỏng hóc kỹ thuật này, nguyên nhân cốt lõi đôi khi không nằm ở động cơ hay phần bánh công tác, mà bắt nguồn từ bộ phận truyền động liên kết trung gian – cụ thể là khớp nối máy bơm. Linh kiện này gánh vác sứ mệnh truyền tải mô-men xoắn từ mô-tơ sang trục bơm. Nếu chủ đầu tư chọn sai chủng loại hoặc lắp đặt sai lệch tâm, hệ thống sẽ phải gánh chịu hậu quả nặng nề: rung động biên độ lớn, mòn nhanh ổ bi và phớt làm kín, tăng tải trọng động cơ, dẫn đến giảm tuổi thọ toàn bộ máy bơm và làm tăng nguy cơ dừng dây chuyền sản xuất ngoài kế hoạch. Bài viết dưới đây sẽ phân tích toàn diện cấu tạo, phân loại, thông số kỹ thuật và phương pháp lựa chọn chuẩn xác nhất.

Khớp nối máy bơm ảnh hưởng thế nào đến hiệu suất hệ thống?

Trong hệ thống truyền động cơ khí, sự ổn định phụ thuộc hoàn toàn vào cách thức năng lượng được truyền tải từ động cơ sang máy bơm. Khi hiện tượng rung động xuất hiện, nó không chỉ gây tiếng ồn khó chịu mà còn phá hủy cấu trúc cơ học của thiết bị.

Việc chọn sai khớp nối máy bơm hoặc bỏ qua bước căn chỉnh đồng tâm sẽ khiến trục truyền động chịu lực uốn phụ trợ, làm tăng ma sát nội tại, đẩy nhiệt độ ổ bi lên cao và nhanh chóng làm rách phớt cơ khí. Hậu quả nhãn tiền là chi phí sửa chữa đội lên cao, năng suất sụt giảm và tiến độ vận hành bị đình trệ.

Khớp nối bơm là gì?

Khớp nối bơm là bộ phận cơ khí dùng để liên kết trục động cơ với trục máy bơm, giúp truyền mô-men xoắn và công suất từ động cơ sang bơm. Tùy thiết kế, khớp nối có thể đồng thời bù sai lệch nhỏ giữa hai trục, giảm rung động và hạn chế tải tác động lên các bộ phận truyền động.

Linh kiện này còn được gọi dưới nhiều thuật ngữ chuyên ngành khác nhau như khớp nối trục bơm, coupling bơm, khớp nối động cơ máy bơm hay khớp nối truyền động. Vị trí lắp đặt chuẩn xác của nó nằm lọt lòng giữa trục mô-tơ và trục đầu vào của guồng bơm. Cần phân biệt rõ khớp nối máy bơm với các dòng phụ kiện đường ống dân dụng như khớp nối nhanh ống nước hay khớp nối mềm chống rung đường ống, bởi chúng hoàn toàn khác biệt về mặt bản chất cơ khí và chức năng chịu lực.

Nguyên lý hoạt động của khớp nối máy bơm

Khi động cơ điện khởi động và tạo ra chuyển động quay, khớp nối máy bơm sẽ tiếp nhận mô-men xoắn và truyền tải trực tiếp sang trục bơm, làm quay guồng cánh hoặc bánh công tác để đẩy lưu chất di chuyển.

• Đối với khớp nối đàn hồi: Phần tử cao su hoặc nhựa polyurethane trung gian sẽ hấp thụ xung lực, giảm thiểu chấn động khi khởi động và bù đắp một phần sai lệch góc, lệch tâm hoặc dịch chuyển dọc trục.

• Đối với khớp nối cứng: Truyền động diễn ra trực tiếp với độ cứng xoắn cực cao, đòi hỏi hai trục phải được căn chỉnh tuyệt đối chính xác.

Cần lưu ý rằng bản thân khớp nối hoàn toàn không tạo ra áp lực nước; chức năng duy nhất của nó là truyền dẫn cơ năng một cách ổn định và an toàn.

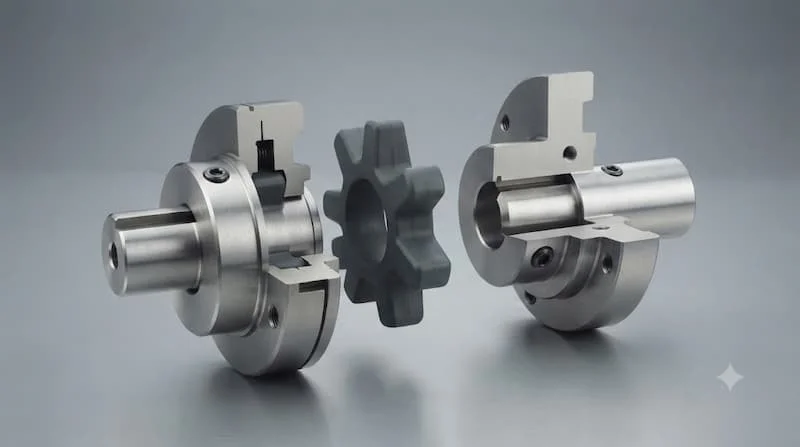

Cấu tạo cơ bản của khớp nối máy bơm

Cấu tạo tiêu chuẩn của một bộ khớp nối máy bơm bao gồm hai nửa khớp nối (hub) gắn chặt lên trục động cơ và trục bơm thông qua then hoặc rãnh then. Đối với các dòng khớp nối mềm, hệ thống còn tích hợp phần tử đàn hồi (vòng cao su, đệm giảm chấn), bu lông siết, vòng đệm định vị và lớp vỏ bảo vệ bên ngoài nhằm đảm bảo an toàn lao động trong môi trường công nghiệp.

Moay-ơ chịu trách nhiệm nhận lực và truyền lực, trong khi phần tử đàn hồi đóng vai trò triệt tiêu rung chấn. Cấu trúc thực tế sẽ biến đổi linh hoạt tùy theo công suất máy bơm và mô-men xoắn yêu cầu của hệ thống.

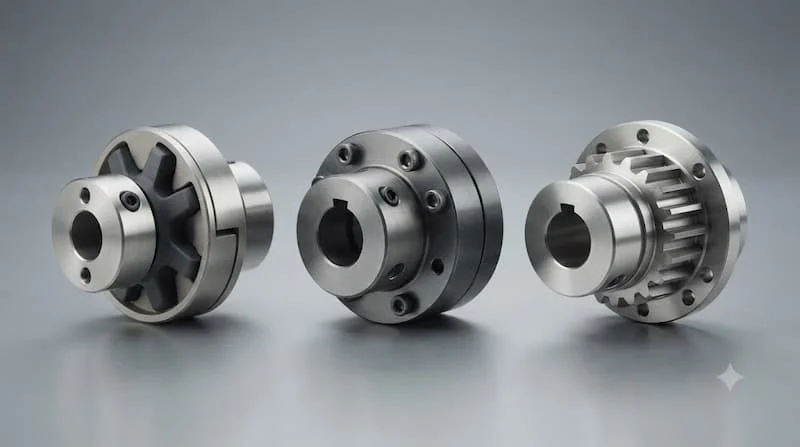

Các loại khớp nối máy bơm phổ biến

• Khớp nối đàn hồi: Sử dụng các vòng đệm cao su hoặc nhựa tổng hợp, có khả năng hấp thụ dao động cực tốt, thích hợp cho đa số các dòng máy bơm nước dân dụng và công nghiệp.

• Khớp nối cứng: Kết cấu nguyên khối đơn giản, độ bền cơ học cao nhưng hoàn toàn không có khả năng bù sai lệch trục, đòi hỏi độ chính xác tuyệt đối khi lắp đặt.

• Khớp nối răng: Chuyên dùng cho các hệ thống truyền động công nghiệp nặng với mô-men xoắn lớn, cho phép bù một phần sai lệch nhỏ và yêu cầu chế độ bôi trơn định kỳ.

• Khớp nối đĩa: Sử dụng các màng đĩa thép mỏng ghép nối với nhau, mang lại độ cứng xoắn cao và độ chính xác tuyệt đối, phù hợp cho các dây chuyền vận hành tốc độ cao.

• Khớp nối thủy lực: Giải pháp cao cấp giúp hỗ trợ khởi động êm, bảo vệ động cơ khi xảy ra hiện tượng kẹt tải đột ngột.

Thông số kỹ thuật cần quan tâm khi chọn khớp nối máy bơm

Việc kiểm soát chặt chẽ các thông số kỹ thuật dưới đây là điều kiện tiên quyết để đảm bảo hệ thống vận hành bền bỉ:

Vì sao phải căn chỉnh đồng tâm khi lắp khớp nối máy bơm?

Sự đồng tâm tuyệt đối giúp lực truyền động phân bổ đều đặn trên toàn bộ bề mặt tiếp xúc. Nếu xảy ra hiện tượng lệch tâm song song, lệch góc hoặc sai lệch dọc trục, hệ thống sẽ phát sinh rung động mạnh, gây tiếng ồn, làm nóng ổ bi, mòn phớt cơ khí, thậm chí làm đứt gãy bu lông liên kết. Đối với các dòng máy bơm công suất lớn, việc căn chỉnh bằng mắt thường là điều tối kỵ; kỹ thuật viên bắt buộc phải sử dụng đồng hồ so hoặc thiết bị căn chỉnh laser chuyên dụng.

So sánh khớp nối mềm và khớp nối cứng

Khớp nối mềm là lựa chọn tối ưu cho đại đa số hệ thống bơm thông thường cần giảm thiểu rung động, trong khi khớp nối cứng chỉ phát huy hiệu quả ở những không gian kỹ thuật đòi hỏi truyền động trực tiếp với độ chính xác tuyệt đối.

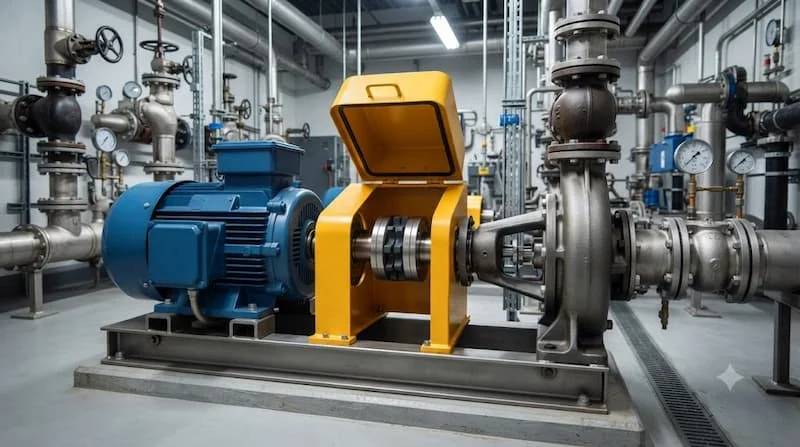

Ứng dụng thực tế của khớp nối máy bơm

• Hệ thống cấp nước dân dụng và công nghiệp: Lắp đặt cho các trạm bơm tăng áp, bơm ly tâm trục ngang và trục đứng phục vụ cấp nước sinh hoạt hoặc sản xuất.

• Hệ thống xử lý nước và lọc nước RO: Liên kết động cơ với các dòng bơm áp lực cao tại các nhà máy xử lý nước thải hoặc trạm lọc nước sạch.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo máy bơm chữa cháy luôn sẵn sàng khởi động tức thì với độ tin cậy tuyệt đối trong tình huống khẩn cấp.

• Dây chuyền công nghiệp chuyên dụng: Truyền động cho các loại bơm hóa chất, bơm dầu truyền nhiệt hoặc hệ thống tuần hoàn nước làm mát nhà xưởng.

Các dấu hiệu cảnh báo khớp nối đang hư hỏng bao gồm: biên độ rung động tăng vọt, xuất hiện tiếng kêu lạch cạch bất thường, thân khớp nối nóng ran, vòng đệm cao su bị chai cứng hoặc nứt vỡ, các bu lông liên kết bị lỏng tuột.

Sai lầm thường gặp khi sử dụng khớp nối máy bơm

• Chọn mua linh kiện chỉ dựa vào đường kính trục mà bỏ qua thông số mô-men xoắn và công suất động cơ.

• Lắp đặt ngược chiều hoặc siết lực bu lông không đều, làm lệch tâm trục truyền động.

• Bỏ qua quy trình căn chỉnh đồng tâm trước khi đưa thiết bị vào vận hành chính thức.

• Không lắp đặt vỏ bảo vệ che chắn tại vị trí các chi tiết quay tốc độ cao.

• Lạm dụng phụ tùng đã bị nứt vỡ, biến dạng mà không tiến hành thay thế kịp thời.

Hướng dẫn lựa chọn, lắp đặt và bảo trì khớp nối máy bơm

Quy trình lựa chọn chuẩn xác đòi hỏi kỹ sư phải xác định rõ loại máy bơm, công suất mô-tơ, tốc độ quay vòng/phút, đường kính hai đầu trục, mô-men xoắn cần thiết và điều kiện môi trường làm việc.

Quy trình lắp đặt chuẩn kỹ thuật:

1. Ngắt hoàn toàn nguồn điện, thực hiện khóa và treo thẻ an toàn (Lockout/Tagout).

2. Làm sạch bề mặt trục, loại bỏ dầu mỡ và kiểm tra rãnh then không bị móp méo.

3. Lắp hai nửa khớp nối lên trục động cơ và trục bơm theo đúng khoảng cách kỹ thuật.

4. Sử dụng đồng hồ so tiến hành căn chỉnh đồng tâm song song và đồng tâm góc.

5. Siết chặt hệ thống bu lông theo đúng lực siết quy định từ nhà sản xuất.

6. Lắp vỏ bảo vệ an toàn, quay thử bằng tay để kiểm tra độ rơ trước khi chạy thử tải thấp.

Công tác bảo trì định kỳ bao gồm việc kiểm tra số giờ hoạt động, quan sát tình trạng mòn của phần tử cao su, đo đạc độ rung và ghi chép lịch sử thay thế để chủ động lập kế hoạch dự phòng.

Câu hỏi thường gặp

Khớp nối máy bơm có tác dụng gì?

Khớp nối bơm liên kết trục động cơ với trục bơm nhằm truyền mô-men xoắn và công suất, đồng thời giúp giảm rung động và bù trừ các sai lệch trục nhỏ trong quá trình vận hành.

Nên dùng khớp nối mềm hay khớp nối cứng?

Khớp nối mềm phù hợp với các hệ thống cần giảm rung và hấp thụ va đập. Khớp nối cứng được dùng khi hai trục đã được căn chỉnh độ đồng tâm tuyệt đối và yêu cầu truyền động cứng vững.

Khớp nối bơm bị rung do nguyên nhân nào?

Hiện tượng rung lắc thường do lệch tâm trục, lỏng bu lông, phần tử đàn hồi bị chai mòn, trục bơm bị cong hoặc khớp nối không tương thích với công suất động cơ.

Khi chọn khớp nối bơm cần quan tâm thông số nào?

Các thông số cốt lõi gồm công suất động cơ, mô-men xoắn định mức, tốc độ quay (RPM), đường kính trục, khoảng cách hai đầu trục và môi trường làm việc thực tế.

Bao lâu nên kiểm tra khớp nối bơm?

Nên kiểm tra định kỳ theo số giờ vận hành của nhà sản xuất, đồng thời tiến hành kiểm tra ngay lập tức khi phát hiện các dấu hiệu bất thường về tiếng ồn, nhiệt độ hoặc độ rung.

Kết luận

Lựa chọn đúng chuẩn khớp nối bơm đóng vai trò quyết định đến sự ổn định, hiệu suất và tuổi thọ của toàn bộ hệ thống cơ điện. Việc đầu tư kỹ lưỡng từ khâu chọn thiết bị, căn chỉnh chính xác đến bảo trì định kỳ sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và hạn chế tối đa rủi ro dừng máy đột ngột.

Nếu bạn đang cần tìm khớp nối bơm cho hệ thống cấp nước, xử lý nước hoặc máy bơm công nghiệp, hãy liên hệ đơn vị cung cấp để được tư vấn đúng chủng loại, kích thước và điều kiện vận hành.
