Van thấp áp là gì?

Van thấp áp là gì? Trong quá trình vận hành các hệ thống cấp nước, mạng lưới khí nén hay các thiết bị công nghiệp chuyên dụng, hiện tượng hệ thống phải hoạt động ở dải áp suất thấp là điều vô cùng phổ biến. Nếu đội ngũ kỹ thuật chủ quan sử dụng những dòng van thông thường không phù hợp, lưu lượng dòng chảy sẽ nhanh chóng trở nên bất ổn, thiết bị vận hành sai lệch so với thông số thiết kế, van đóng mở kém chính xác, đồng thời gây ra tình trạng rò rỉ và tổn thất áp suất nghiêm trọng. Việc trang bị dòng van áp thấp chuyên dụng là giải pháp cốt lõi để kiểm soát dòng chảy theo đúng dải áp suất và chức năng điều khiển cụ thể. Bài viết dưới đây sẽ phân tích toàn diện từ cấu tạo, nguyên lý hoạt động, phân loại cho đến phương pháp lựa chọn chuẩn kỹ thuật nhất.

Vì sao cần sử dụng van áp thấp trong hệ thống đường ống?

Khi các hệ thống cấp nước, khí nén hoặc thiết bị công nghiệp buộc phải vận hành ở dải áp suất thấp, kỹ sư thường đối mặt với bài toán lưu lượng không ổn định, thiết bị hoạt động sai điều kiện thiết kế và các van thông thường đóng mở kém chính xác. Hậu quả nhãn tiền là tình trạng rò rỉ lưu chất, tổn thất áp suất dọc đường ống và các thiết bị phía sau bị tác động tiêu cực khi áp suất biến động.

Sự xuất hiện của áp thấp giải quyết triệt để bài toán này bằng cách cung cấp các giải pháp làm việc, duy trì, điều khiển và bảo vệ khi áp suất sụt giảm xuống dưới ngưỡng giới hạn cho phép.

Van thấp áp là gì?

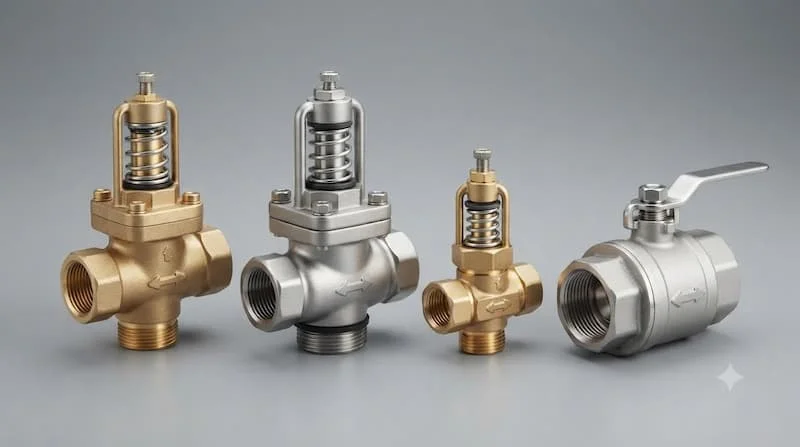

Van thấp áp là loại van được thiết kế để làm việc trong hệ thống có mức áp suất thấp hoặc để thực hiện chức năng điều khiển, duy trì và bảo vệ áp suất ở ngưỡng thấp theo yêu cầu kỹ thuật. Tùy thiết kế, van thấp áp có thể được sử dụng trong hệ thống nước, khí, hơi hoặc các môi chất công nghiệp khác.

Khái niệm "thấp áp" không đồng nhất với một con số cố định mà phụ thuộc vào chủng loại van, kích thước danh nghĩa, vật liệu chế tạo, đặc tính môi chất, nhiệt độ và tiêu chuẩn sản xuất. Các tên gọi thương mại thường gặp bao gồm van làm việc áp suất thấp, van điều áp thấp, van bảo vệ áp suất thấp hay van duy trì áp suất thấp. Việc đọc kỹ catalogue kỹ thuật là bước bắt buộc để xác định chính xác chức năng vận hành của sản phẩm.

Nguyên lý hoạt động của van áp thấp

Bản chất của dòng thiết bị này là điều tiết dòng chảy khi môi chất di chuyển qua thân van theo hướng quy định. Tùy theo cấu trúc, bộ phận đóng mở có thể điều chỉnh tiết diện dòng chảy thông qua thao tác vận hành bằng tay, hệ thống lò xo, màng cảm biến, piston hoặc thông qua các bộ truyền động điện và khí nén tự động.

Đối với dòng van điều khiển áp suất, màng cảm biến sẽ liên tục tiếp nhận tín hiệu áp suất, từ đó điều chỉnh độ mở của đĩa van để duy trì giá trị cài đặt. Trong khi đó, dòng van bảo vệ sẽ tự động phản ứng đóng, mở hoặc chuyển trạng thái khi áp suất sụt giảm đột ngột dưới mức ngưỡng an toàn.

Cấu tạo cơ bản của van áp thấp

Cấu tạo tổng thể của một bộ van áp thấp được gia công từ các bộ phận chính chịu trách nhiệm đảm bảo độ kín, độ nhạy và tuổi thọ thiết bị:

• Thân van: Chế tạo từ đồng thau, gang cầu, thép carbon, inox hoặc các loại nhựa kỹ thuật cao cấp.

• Bộ phận đóng mở: Gồm đĩa van, bi van, cửa van, piston hoặc màng van chịu lực.

• Cơ cấu điều khiển: Tích hợp tay gạt, tay quay, hệ thống lò xo hồi vị, màng cảm biến áp suất hoặc bộ truyền động tự động.

• Hệ thống làm kín: Gioăng cao su, PTFE và bề mặt gia công chính xác hạn chế tối đa rò rỉ.

• Cổng kết nối: Kiểu lắp ren, lắp bích, hàn hoặc siết clamp kết hợp cổng chờ gắn đồng hồ đo áp suất.

Các loại van áp thấp phổ biến

• Van tay dùng cho hệ thống áp suất thấp: Kết cấu cơ học đơn giản, vận hành bằng tay gạt hoặc tay quay, thích hợp cho các đường ống nước và khí áp suất thấp.

• Van điều áp thấp: Chuyên dùng để duy trì áp suất đầu ra ở mức ổn định nhờ cơ cấu màng hoặc lò xo điều chỉnh chính xác.

• Van giảm áp: Hạ áp suất đầu vào cao xuống ngưỡng thấp hơn ở phía đầu ra, bảo vệ an toàn cho các thiết bị phía sau.

• Van bảo vệ áp suất thấp: Tự động kích hoạt phản ứng khi áp suất hệ thống sụt giảm dưới mức tiêu chuẩn để bảo vệ máy bơm và đường ống.

• Van một chiều áp suất thấp: Cho phép dòng chảy đi theo một hướng duy nhất, ngăn chặn hiện tượng chảy ngược với tổn thất áp suất cực thấp.

• Van điện từ áp suất thấp: Tích hợp cuộn coil điện từ để đóng mở tự động trong các dây chuyền tự động hóa công nghiệp.

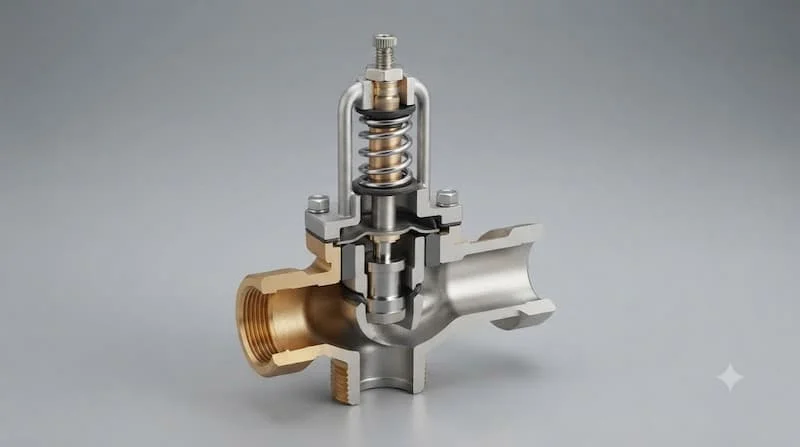

Thông số kỹ thuật cần quan tâm khi lựa chọn

Việc nắm bắt chính xác các thông số kỹ thuật cốt lõi giúp đảm bảo độ tương thích tuyệt đối cho toàn tuyến ống:

Phân biệt van áp thấp, van giảm áp và van an toàn

Khái niệm van áp thấp mang tính chất phân loại dải áp suất làm việc, trong khi van giảm áp và van an toàn định hình rõ chức năng kỹ thuật chuyên biệt trong hệ thống.

Vì sao phải chọn van theo áp suất tối thiểu?

Nhiều kỹ sư thường mắc sai lầm khi chỉ quan tâm đến kích thước đường kính ống mà bỏ qua thông số áp suất tối thiểu của van. Trên thực tế, một số dòng van đòi hỏi phải có một mức áp suất nhất định thì màng, piston hoặc van điện từ mới có thể đóng mở chính xác. Nếu áp suất quá thấp, van có thể không đóng kín, gây rò rỉ lưu lượng, làm sai lệch tín hiệu điều khiển hoặc khiến van điện từ không thể kích hoạt. Do đó, việc tính toán kỹ lưỡng điều kiện vận hành thực tế là điều kiện sống còn.

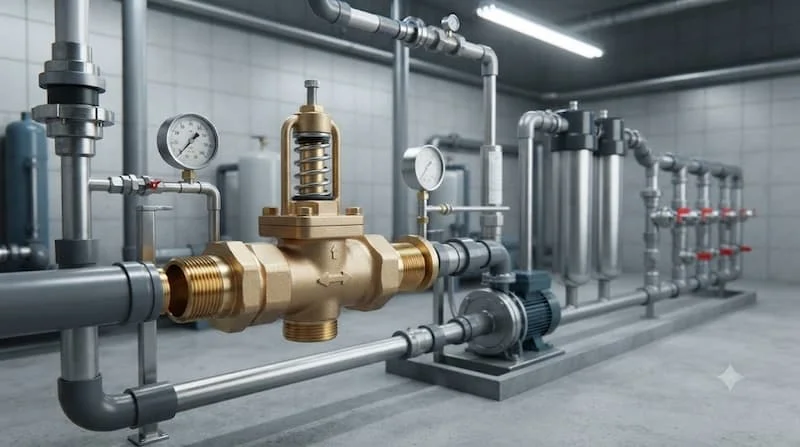

Ứng dụng thực tế của van áp thấp

• Hệ thống cấp nước dân dụng và công nghiệp: Lắp đặt trong các mạng lưới cấp nước sinh hoạt, trạm bơm tăng áp và các dây chuyền xử lý nước đầu nguồn.

• Hệ thống khí nén áp suất thấp: Kiểm soát dòng phân phối khí cho các thiết bị điều khiển tự động hóa quy mô vừa và nhỏ.

• Ngành công nghiệp chế biến: Ứng dụng trong các dây chuyền sản xuất thực phẩm, dược phẩm hoặc hóa chất yêu cầu khắt khe về dải áp suất vận hành.

• Hệ thống thiết bị gia nhiệt và xử lý nhiệt: Đảm bảo điều kiện lưu chất ổn định trong các đường ống dẫn môi chất lỏng và khí.

Các sai lầm kinh điển cần tránh gồm có việc chọn van chỉ dựa vào kích thước DN, nhầm lẫn với van giảm áp, không kiểm tra áp suất tối thiểu, chọn sai vật liệu gioăng dẫn đến ăn mòn hóa chất, lắp ngược chiều dòng chảy hoặc bỏ qua việc lắp đồng hồ theo dõi áp suất.

Hướng dẫn lựa chọn, lắp đặt và bảo trì van áp thấp

• Checklist lựa chọn:

  • Xác định chính xác môi chất (nước, khí, hóa chất).

  • Đo đạc áp suất đầu vào, đầu ra và áp suất tối thiểu.

  • Tính toán lưu lượng cực đại và cực tiểu qua van.

  • Chọn kích thước DN, vật liệu thân và vật liệu gioăng tương thích.

  • Đối chiếu catalogue kỹ thuật và kiểm tra không gian lắp đặt.

Quy trình lắp đặt yêu cầu ngắt hoàn toàn hệ thống và xả kiệt áp suất. Vệ sinh sạch sẽ mạt cặn trong đường ống, kiểm tra chiều mũi tên dòng chảy khắc trên thân van. Lắp đặt van đúng tư thế, sử dụng lực siết vừa phải, bố trí giá đỡ phụ trợ nếu van có trọng lượng lớn và mở van từ từ để tránh xung lực thủy lực. Công tác bảo trì định kỳ bao gồm kiểm tra rò rỉ, vệ sinh bộ lọc, kiểm tra độ nhạy của màng lò xo và ghi chép lịch sử vận hành để phòng ngừa sự cố.

Câu hỏi thường gặp

Van áp thấp là gì?

Van áp thấp là thiết bị chuyên dùng để làm việc, điều khiển, duy trì hoặc bảo vệ hệ thống đường ống ở dải mức áp suất thấp theo tiêu chuẩn kỹ thuật.

Van áp thấp có giống van giảm áp không?

Không hoàn toàn. Van giảm áp chuyên dùng để hạ áp suất đầu ra từ nguồn cao áp, trong khi van áp thấp hoạt động hoặc kiểm soát trực tiếp trong dải áp suất thấp.

Van áp thấp thường dùng cho môi chất nào?

Thiết bị có thể sử dụng cho nước, khí nén, hơi hoặc hóa chất, miễn là vật liệu thân van và gioăng làm kín tương thích hoàn hảo với môi chất đó.

Cần quan tâm thông số nào khi chọn van thấp áp?

Các thông số cốt lõi gồm dải áp suất làm việc, áp suất tối thiểu, lưu lượng dòng chảy, kích thước DN, vật liệu chế tạo, nhiệt độ và kiểu kết nối đường ống.

Vì sao van thấp áp hoạt động không ổn định?

Nguyên nhân chủ yếu do áp suất đầu vào không đạt mức tối thiểu, lưu lượng không phù hợp, cặn bẩn kẹt trong thân van hoặc lựa chọn sai chủng loại từ đầu.

Kết luận

Việc lựa chọn và sử dụng chuẩn xác van thấp áp đóng vai trò quyết định đến sự an toàn, ổn định và hiệu suất của toàn bộ hệ thống đường ống. Đầu tư đúng đắn từ khâu khảo sát thông số đến lắp đặt tiêu chuẩn sẽ giúp doanh nghiệp triệt tiêu mọi rủi ro tổn thất áp suất và kéo dài tuổi thọ thiết bị.

Nếu bạn đang cần tìm van thấp áp cho hệ thống nước, khí nén, lọc nước hoặc thiết bị công nghiệp, hãy cung cấp thông tin về môi chất, kích thước đường ống và dải áp suất để được tư vấn loại van phù hợp.
