Khớp nối mềm ống nước là gì?

Khớp nối mềm ống nước là gì? Trong quá trình vận hành của bất kỳ mạng lưới cấp nước nào, máy bơm và động cơ luôn là nguồn phát sinh lực rung động cơ học liên tục. Bên cạnh đó, sự biến động nhiệt độ theo mùa gây ra hiện tượng giãn nở hoặc co ngót vật liệu ống, kết hợp với những sai lệch nhỏ trong khâu lắp đặt ban đầu, tạo ra một nguồn ứng suất nội tại cực lớn.

Nếu không có giải pháp kỹ thuật can thiệp, áp lực này sẽ truyền trực tiếp lên các điểm cố định, gây ra hiện tượng nứt vỡ mối hàn, rò rỉ lưu chất tại các mặt bích hoặc làm hỏng hóc nghiêm trọng các thiết bị đắt tiền.

Chính vì lý do đó, việc ứng dụng khớp nối mềm ống trở thành tiêu chuẩn kỹ thuật bắt buộc, giúp hấp thụ toàn bộ xung lực rung động, triệt tiêu tiếng ồn và gia tăng tuổi thọ cho toàn bộ hệ thống cấp nước dân dụng cũng như công nghiệp.

Khớp nối mềm ống nước là gì?

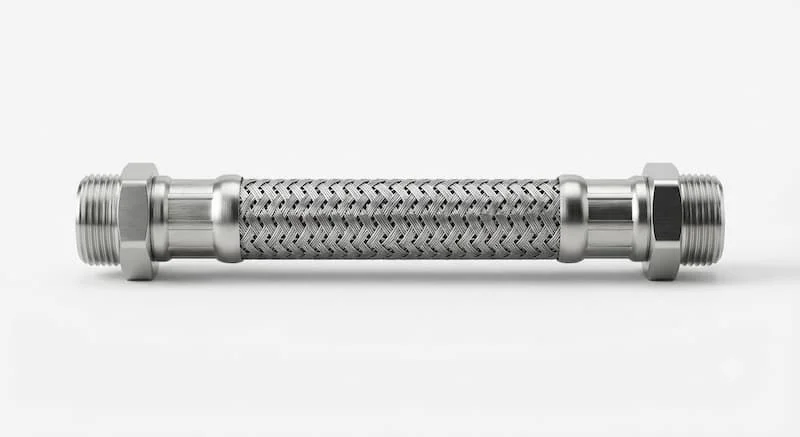

Khớp nối mềm ống nước là phụ kiện cơ khí được lắp đặt đan xen giữa hai đoạn đường ống hoặc tại điểm tiếp giáp giữa đường ống với các thiết bị như máy bơm, van công nghiệp, nhằm hấp thụ rung động, bù trừ giãn nở nhiệt, giảm thiểu ứng suất và ngăn ngừa rò rỉ trong suốt quá trình vận hành.

Khác với các đoạn ống cứng nhắc truyền thống, kết cấu linh hoạt của phụ kiện này cho phép chuyển động đa chiều. Vai trò chủ đạo của thiết bị là đóng vai trò như một "vùng đệm giảm chấn", bảo vệ mạng lưới ống khỏi hiện tượng mỏi vật liệu do rung động tuần hoàn.

Sự hiện diện của khớp nối mềm ống là yếu tố quyết định sự ổn định của các trạm bơm cấp nước cao tầng, hệ thống điều hòa trung tâm HVAC và các dây chuyền công nghệ đòi hỏi độ an toàn tuyệt đối.

Nguyên lý hoạt động của khớp nối mềm

Nguyên lý vận hành của khớp nối mềm ống dựa trên khả năng biến dạng đàn hồi linh hoạt của vật liệu cấu thành:

• Hấp thụ dao động: Triệt tiêu ngay lập tức các sóng rung động cơ học truyền từ trục máy bơm ra bên ngoài đường ống.

• Bù trừ chuyển vị: Tự động co giãn hoặc dịch chuyển góc khi ống bị tác động bởi nhiệt độ hoặc sụt lún nền móng nhẹ.

• Giảm ứng suất: Ngăn chặn tuyệt đối hiện tượng tập trung ứng suất tại các điểm uốn khúc hoặc chân thiết bị.

Đường ống ───╱╲╱╲─── Đường ống ↑ Khớp nối mềm

Nhờ cơ chế này, hệ thống ống nước giữ được độ kín khít tuyệt đối, hạn chế tối đa tiếng ồn và tránh được các sự cố nứt vỡ đường ống do quá tải áp lực cơ học.

Các loại khớp nối mềm ống phổ biến

Để đáp ứng các điều kiện vận hành khắt khe, thị trường cung cấp đa dạng các dòng sản phẩm được phân loại theo nhiều tiêu chí:

Theo vật liệu chế tạo

• Khớp nối mềm inox: Chịu nhiệt và áp suất cực cao, chống ăn mòn tuyệt hảo, chuyên dùng cho hơi nóng và nước công nghiệp.

• Khớp nối mềm cao su: Khả năng giảm chấn và giảm ồn cực tốt, thích hợp cho hệ thống cấp nước tòa án, chung cư.

• Khớp nối mềm inox bện lưới: Tăng cường độ chịu áp lực bùng nổ cho đường ống lớn.

• Khớp nối mềm PTFE: Chuyên dụng cho môi trường hóa chất ăn mòn mạnh.

Theo kiểu kết nối và cấu tạo

Phụ kiện bao gồm các dạng kết nối ren, mặt bích (JIS, DIN, ANSI) hoặc hàn, với thiết kế một lớp bện hoặc hai lớp bện tùy theo yêu cầu chịu áp của dự án.

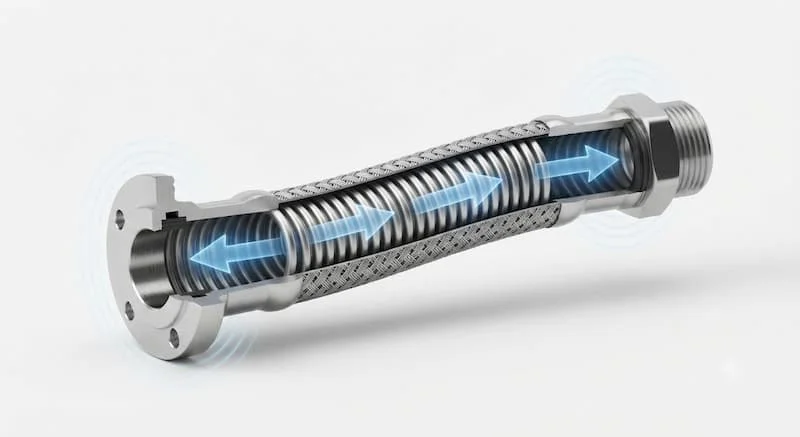

Cấu tạo của khớp nối mềm ống

Một sản phẩm khớp nối mềm ống tiêu chuẩn được cấu thành từ các bộ phận chính:

• Ống mềm trung tâm: Phần ống lượn sóng (đối với inox) hoặc lõi đàn hồi (đối với cao su), quyết định khả năng uốn cong và co giãn.

• Lớp bện lưới inox: Các sợi thép không gỉ đan chặt bên ngoài, chịu trách nhiệm chống áp lực đẩy dọc trục.

• Đầu nối (Mặt bích / Ren / Rắc co): Chi tiết liên kết chặt chẽ với hệ thống đường ống sẵn có.

• Gioăng làm kín: Đảm bảo độ kín khít hoàn hảo, ngăn chặn rò rỉ lưu chất.

• Vòng gia cường: Tăng độ cứng vững cho các điểm uốn chịu áp lực cao.

Thông số kỹ thuật quan trọng

Bảng thông số kỹ thuật tiêu chuẩn giúp các kỹ sư lựa chọn chính xác thiết bị cho hệ thống:

So sánh khớp nối mềm inox và khớp nối mềm cao su

Việc phân tích ưu nhược điểm của hai dòng vật liệu này giúp tối ưu hóa hiệu quả đầu tư:

• Ứng dụng thực tế: Chọn khớp nối cao su cho hệ thống bơm nước sinh hoạt để triệt tiêu tiếng ồn; chọn khớp nối inox cho hệ thống nhiệt điện, lò hơi hoặc áp suất lớn.

Tại sao nên lắp khớp nối mềm trong hệ thống nước?

Việc trang bị khớp nối mềm ống mang lại những giá trị cốt lõi không thể thay thế:

• Giảm rung và giảm tiếng ồn: Triệt tiêu hoàn toàn tiếng ù của máy bơm truyền dọc theo thân ống.

• Bù giãn nở nhiệt: Hấp thụ hiệu quả sự biến đổi chiều dài ống do thay đổi thời tiết hoặc nhiệt độ dòng chảy.

• Bảo vệ thiết bị tối đa: Ngăn chặn xung lực cơ học làm hỏng vòng bi máy bơm hoặc nứt vỏ van.

• Giảm nguy cơ rò rỉ: Duy trì độ bền vững cho các điểm kết nối trong suốt hàng chục năm vận hành.

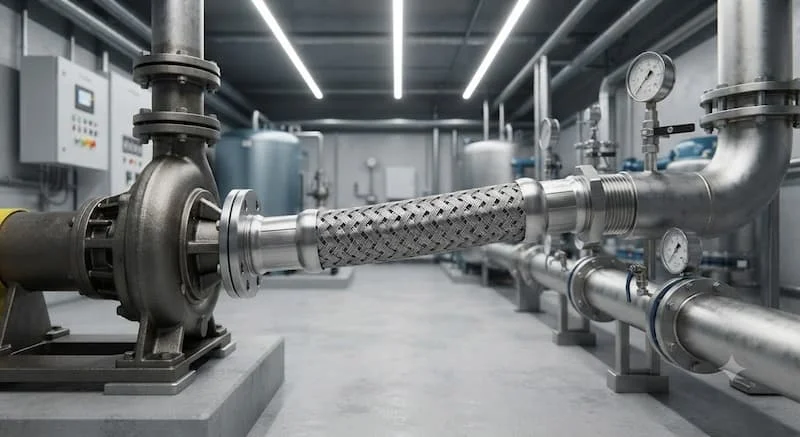

Khớp nối mềm ống được sử dụng ở đâu?

Sản phẩm hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp nước tòa nhà & Khu đô thị: Trạm bơm tăng áp tầng mái và tầng hầm.

• Hệ thống HVAC: Kết nối cụm máy làm lạnh Chiller, tháp giải nhiệt Cooling Tower.

• Hệ thống PCCC: Đường ống cứu hỏa nhà cao tầng chịu áp lực đột ngột khi bơm kích hoạt.

• Nhà máy công nghiệp & Xử lý nước: Các dây chuyền sản xuất hóa chất, thực phẩm và xử lý môi trường.

Những sai lầm thường gặp khi sử dụng khớp nối mềm

Việc lắp đặt sai kỹ thuật có thể làm giảm tuổi thọ nghiêm trọng của phụ kiện:

1. Chọn sai áp suất hoặc kích thước: Lắp phụ kiện có định mức PN thấp hơn áp lực thực tế của bơm.

2. Uốn cong quá mức cho phép: Lắp đặt ở góc gập quá gắt khiến lớp lưới bện inox hoặc thân cao su bị xoắn và nhanh chóng rách thủng.

3. Không cố định đường ống: Không lắp giá đỡ (support) chịu lực hai đầu, khiến khớp nối phải gánh toàn bộ trọng lượng của đoạn ống dài.

4. Lắp sai chiều dòng chảy: Bỏ qua hướng dẫn kỹ thuật của nhà sản xuất.

Cách khắc phục: Tuân thủ nghiêm ngặt bán kính uốn tối thiểu, lắp đặt các thanh giằng chống co giãn (tie rods) khi cần thiết và cố định vững chắc các giá đỡ ống.

Hướng dẫn lựa chọn khớp nối mềm ống nước phù hợp

Quy trình 6 bước chuyên gia giúp bạn chọn mua chính xác sản phẩm:

• Bước 1 - Xác định môi trường lưu chất: Nước sạch, nước thải, nước nóng hay hóa chất.

• Bước 2 - Đo kích thước đường ống: Xác định chuẩn đường kính danh định DN.

• Bước 3 - Chọn vật liệu tối ưu: Inox 304/316 cho nhiệt độ cao, cao su EPDM cho hệ thống cần giảm ồn.

• Bước 4 - Kiểm tra áp suất & nhiệt độ: Đảm bảo thông số kỹ thuật cao hơn điều kiện vận hành cực đại.

• Bước 5 - Chọn kiểu kết nối: Mặt bích hay nối ren tương thích với thiết bị.

• Bước 6 - Kiểm tra chứng chỉ: Yêu cầu CO/CQ đầy đủ từ nhà phân phối.

Checklist trước khi mua

Trước khi ký hợp đồng đặt mua vật tư, hãy kiểm tra kỹ danh sách sau:

• [x] Đúng kích thước đường kính danh định DN

• [x] Đúng chiều dài tổng thể của khớp nối

• [x] Khả năng chịu đúng áp suất làm việc tối đa (PN)

• [x] Khả năng chịu đúng giới hạn nhiệt độ vận hành

• [x] Đúng vật liệu chế tạo (Inox 304, 316 hoặc Cao su EPDM)

• [x] Đúng tiêu chuẩn kết nối mặt bích hoặc ren

• [x] Có đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ)

• [x] Chất lượng mối hàn sắc nét, không rỗ mọt

• [x] Lựa chọn nhà cung cấp uy tín trên thị trường

• [x] Chính sách bảo hành sản phẩm dài hạn

Câu hỏi thường gặp về khớp nối mềm ống nước

Khớp nối mềm ống nước có tác dụng gì?

Phụ kiện có tác dụng hấp thụ rung động từ máy bơm, bù trừ giãn nở nhiệt, giảm tiếng ồn và ngăn ngừa hiện tượng nứt vỡ, rò rỉ cho hệ thống đường ống.

Nên chọn khớp nối mềm inox hay cao su?

Nên chọn khớp nối cao su nếu ưu tiên khả năng giảm ồn và chống rung cho hệ thống nước sinh hoạt thông thường. Nên chọn khớp nối inox nếu hệ thống vận hành ở nhiệt độ cao, áp suất lớn hoặc dẫn hóa chất.

Có cần lắp khớp nối mềm trước máy bơm không?

Rất cần thiết. Việc lắp đặt khớp nối mềm ở cả đầu hút và đầu đẩy của máy bơm giúp triệt tiêu hoàn toàn xung lực rung động, bảo vệ an toàn cho buồng bơm và động cơ.

Bao lâu nên kiểm tra hoặc thay thế khớp nối mềm?

Nên thực hiện kiểm tra định kỳ 6 tháng một lần để phát hiện sớm các dấu hiệu rạn nứt cao su hoặc gỉ sét ở lớp bện inox. Thời gian thay thế thông thường từ 3 đến 5 năm tùy thuộc vào cường độ vận hành.

Khớp nối mềm có chịu được nước nóng không?

Có, đặc biệt là các dòng khớp nối mềm inox chịu nhiệt độ cao (lên đến hàng trăm độ C). Đối với khớp nối cao su, cần chọn đúng chủng loại chịu nhiệt chuyên dụng như cao su EPDM.

Kết luận

Khớp nối mềm ống nước đóng vai trò là "trái tim giảm chấn" vô cùng quan trọng, giúp giảm rung động, bù trừ giãn nở và bảo vệ toàn diện hệ thống đường ống khỏi các sự cố quá tải cơ học. Việc lựa chọn chuẩn xác vật liệu, kích thước và áp suất làm việc sẽ đảm bảo hiệu quả vận hành bền bỉ, đồng thời việc kiểm tra định kỳ sẽ giúp tối ưu hóa chi phí bảo trì cho toàn công trình.

Hãy theo dõi honto.vn để nhận thêm thông tin về khớp nối mềm ống nước!
