Bộ lọc rác là gì?

Bộ lọc rác là gì? Trong quá trình vận hành các hệ thống đường ống công nghiệp và dân dụng, nguồn nước cùng các loại lưu chất thường chứa nhiều cặn bẩn, rỉ sét, cát mịn, mạt kim loại và tạp chất lơ lửng phát sinh từ đường ống cũ hoặc quá trình gia công.

Nếu dòng lưu chất mang theo dị vật này đi thẳng vào mạng lưới mà không qua khâu xử lý thô, chúng sẽ gây ra những hậu quả khôn lường: kẹt van điều khiển, mòn cánh bơm, làm sai lệch đồng hồ đo lưu lượng và phá hủy các bộ trao đổi nhiệt đắt tiền. Hậu quả là doanh nghiệp sẽ phải gánh chịu chi phí sửa chữa khổng lồ cùng thời gian dừng hệ thống kéo dài đầy tốn kém.

Chính vì lý do đó, bộ lọc cặn/rác ra đời như một thiết bị bảo vệ cốt lõi, đóng vai trò là tuyến phòng thủ đầu tiên giúp giữ lại toàn bộ tạp chất rắn, đảm bảo sự thông suốt và an toàn tuyệt đối cho toàn bộ hệ thống đường ống.

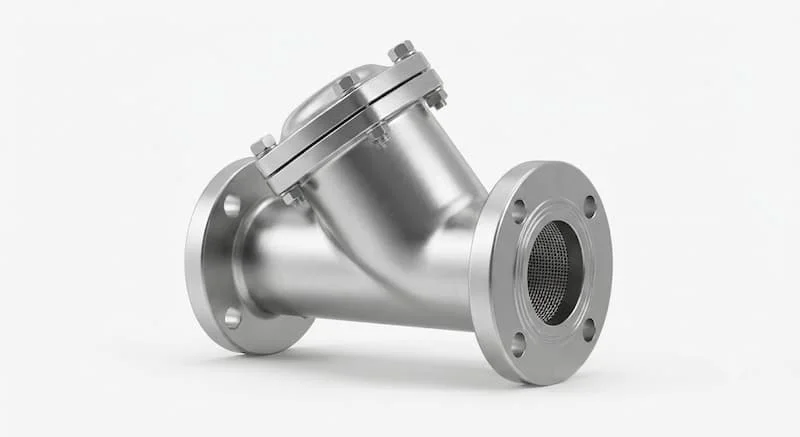

Bộ lọc rác là gì?

Bộ lọc rác là thiết bị lọc cơ học được lắp đặt trực tiếp trên đường ống nhằm giữ lại cặn bẩn, rỉ sét, cát, mạt kim loại và các tạp chất có kích thước lớn trước khi lưu chất đi vào các thiết bị quan trọng trong hệ thống.

Cấu trúc của thiết bị bao gồm một khoang chứa chịu áp lực và phần lưới lọc đan kim loại bên trong. Chức năng chính của phụ kiện này là tách lọc triệt để các hạt rắn ra khỏi dòng chảy bằng nguyên lý sàng lọc cơ học thuần túy.

Vai trò của bộ lọc cặn/rác hiện diện trong hầu hết các mạng lưới cấp nước sạch, nhà máy xử lý nước thải, hệ thống hơi nóng, khí nén cho đến các dây chuyền sản xuất hóa chất và thực phẩm khắt khe.

Nguyên lý hoạt động của bộ lọc cặn/rác

Nguyên lý vận hành của bộ lọc cặn/rác dựa trên cơ chế cản trở cơ học khi lưu chất di chuyển qua lưới lọc:

• Lưu chất đi vào thân lọc: Dòng nước hoặc hơi mang theo tạp chất chảy vào khoang chính của thiết bị theo chiều mũi tên hướng dẫn.

• Lưới lọc giữ lại cặn: Khi đi qua bề mặt lưới inox đan tinh vi, các hạt cặn bẩn, rỉ sét lớn hơn kích thước mắt lưới sẽ bị chặn lại và rơi xuống đáy khoang chứa.

• Lưu chất sạch đi tiếp: Phần lưu chất đã được lọc sạch tiếp tục di chuyển thông suốt đến các thiết bị van, bơm phía sau.

Lưu chất vào │ ┌──────────┐ │ Lưới lọc │ └──────────┘ │ Lưu chất sạch

Quá trình tích tụ diễn ra liên tục, đòi hỏi kỹ thuật viên phải thực hiện xả cặn hoặc tháo vệ sinh định kỳ để duy trì lưu lượng tối ưu cho toàn hệ thống.

Phân loại bộ lọc cặn/rác phổ biến

Thị trường hiện nay cung cấp đa dạng các dòng bộ lọc cặn/rác được phân loại dựa trên nhiều tiêu chí kỹ thuật:

Theo cấu tạo thiết bị

• Y Strainer (Lọc chữ Y): Thiết kế nhỏ gọn, nhánh lọc chếch 45 độ, phổ biến nhất cho mọi hệ thống đường ống.

• Basket Strainer (Lọc giỏ / Chữ T): Bầu lọc dung tích lớn dạng giỏ, chuyên dùng cho hệ thống lưu lượng cao.

• Duplex Strainer (Lọc đôi): Gồm hai bầu lọc song song, cho phép vệ sinh liên tục mà không cần dừng hệ thống.

• Temporary Strainer (Lọc tạm thời): Dùng trong giai đoạn súc xả đường ống giai đoạn đầu chạy thử nhà máy.

Theo vật liệu và kết nối

• Theo vật liệu: Gang đúc, Inox 304, Inox 316, Đồng thau và Thép carbon.

• Theo kết nối: Kiểu nối ren (cho ống nhỏ), lắp bích (JIS, ANSI, DIN) và kết nối hàn chịu áp suất cao.

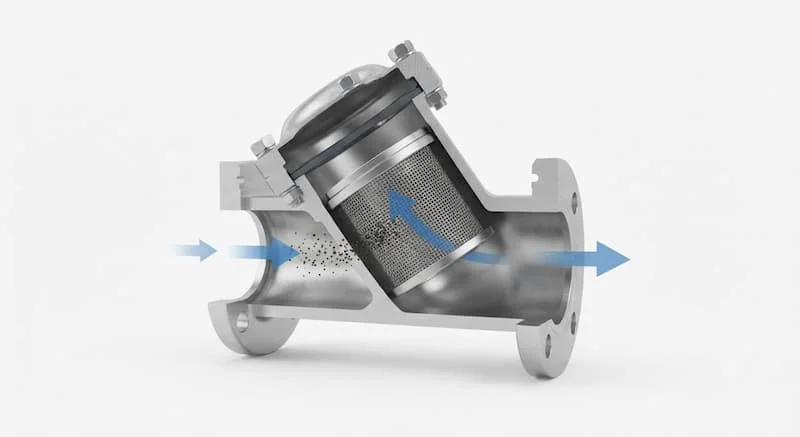

Cấu tạo của bộ lọc cặn/rác

Một sản phẩm bộ lọc cặn/rác hoàn chỉnh được cấu thành từ các bộ phận tiêu chuẩn gia công tỉ mỉ:

• Thân lọc: Khung chịu lực chính đúc từ gang, inox hoặc thép, chịu áp lực vận hành lớn.

• Lưới lọc inox: Chi tiết cốt lõi quyết định cấp độ lọc, chịu dòng chảy áp lực cao không bị rách.

• Nắp lọc (Cap): Cho phép mở ra dễ dàng để tháo rút lưới lọc ra ngoài vệ sinh.

• Gioăng làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Bu lông: Cố định chắc chắn nắp lọc vào thân van dưới áp suất lớn.

• Van xả cặn: Lắp ở đáy bầu lọc để xả nhanh cặn bẩn lắng đọng mà không cần tháo rời toàn bộ thiết bị.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, các kỹ sư cần đối chiếu bảng thông số kỹ thuật tiêu chuẩn sau để đảm bảo độ tương thích:

So sánh các loại bộ lọc cặn/rác

Việc đặt lên bàn cân các dòng thiết bị phổ biến giúp kỹ sư đưa ra quyết định thiết kế tối ưu nhất:

• Lời khuyên: Chọn Y Strainer cho các ứng dụng dân dụng và công nghiệp thông thường; chọn Basket hoặc Duplex cho các nhà máy lớn đòi hỏi khắt khe về tính liên tục của dây chuyền sản xuất.

Tại sao cần chọn đúng bộ lọc cặn/rác?

Việc đầu tư lắp đặt một chiếc bộ lọc cặn/rác chuẩn xác mang lại những giá trị thực tiễn vô cùng to lớn:

• Bảo vệ thiết bị: Ngăn chặn hoàn toàn rác và mạt kim loại phá hủy van điều khiển hay cánh bơm.

• Giảm chi phí bảo trì: Hạn chế tối đa tình trạng hỏng hóc vặt và các sự cố dừng dây chuyền đột ngột.

• Duy trì lưu lượng ổn định: Giữ cho lòng ống luôn sạch sẽ, tránh hiện tượng sụt áp cục bộ.

• Đảm bảo chất lượng lưu chất: Giúp dòng nước hoặc hóa chất đạt tiêu chuẩn tinh khiết cần thiết trước khi bước vào quy trình xử lý tiếp theo.

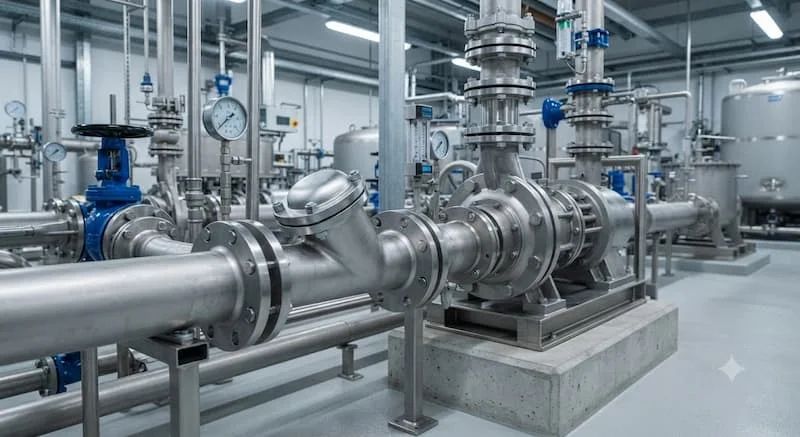

Bộ lọc cặn/rác được sử dụng ở đâu?

Nhờ tính năng lọc thô linh hoạt, thiết bị này hiện diện trong hầu hết các lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp nước sạch & Nhà máy xử lý nước: Lọc rác đầu nguồn cho các trạm bơm thành phố.

• Hệ thống HVAC & Điều hòa trung tâm: Bảo vệ dàn lạnh chiller, ống nước giải nhiệt.

• Đường ống Hơi nóng & Khí nén: Tách rỉ sét trong nhà máy nhiệt điện, dệt nhuộm.

• Ngành Hóa chất, Dầu khí & PCCC: Mạng lưới đường ống áp lực cao đòi hỏi an toàn tuyệt đối.

• Nhà máy Thực phẩm & Dược phẩm: Dây chuyền sản xuất tuân thủ tiêu chuẩn vệ sinh khắt khe.

Những sai lầm thường gặp khi sử dụng bộ lọc cặn/rác

Trong quá trình thi công và vận hành, người dùng thường dễ mắc phải một số lỗi cơ bản:

1. Chọn sai cấp độ Mesh: Dùng lưới quá thô khiến cặn nhỏ lọt qua, hoặc dùng lưới quá mịn khiến thiết bị nhanh chóng bị tắc nghẽn.

2. Lắp ngược chiều dòng chảy: Không quan sát kỹ mũi tên chỉ hướng trên thân van khiến hiệu suất lọc bị triệt tiêu hoàn toàn.

3. Không vệ sinh định kỳ: Để cặn bẩn bám kín lưới lọc làm sụt áp nghiêm trọng, gây quá tải cho hệ thống bơm.

4. Chọn sai vật liệu: Dùng gang cho môi trường hóa chất ăn mòn mạnh thay vì chọn inox.

Cách khắc phục: Luôn kiểm tra hướng mũi tên trên thân, tuân thủ lịch súc rửa định kỳ 3 - 6 tháng/lần và lựa chọn đúng vật liệu tương thích với lưu chất.

Hướng dẫn lựa chọn bộ lọc cặn/rác phù hợp

Để chọn mua được sản phẩm chuẩn xác nhất với yêu cầu kỹ thuật của dự án, hãy tuân thủ quy trình 6 bước chuyên gia sau:

• Bước 1 - Xác định loại lưu chất: Nước, hơi nóng, khí nén hay hóa chất ăn mòn.

• Bước 2 - Đo kích thước đường ống: Xác định chính xác đường kính danh định DN của hệ thống.

• Bước 3 - Chọn cấp độ lọc: Xác định dùng lưới Mesh hay lõi Micron dựa trên kích thước cặn cần giữ lại.

• Bước 4 - Chọn vật liệu tối ưu: Gang, đồng, thép hay inox 304/316 tùy thuộc môi trường vận hành.

• Bước 5 - Kiểm tra áp suất hệ thống: Đảm bảo định mức PN của thiết bị cao hơn áp suất cực đại của đường ống.

• Bước 6 - Chọn kiểu kết nối: Lựa chọn phương pháp nối ren, mặt bích hoặc hàn phù hợp không gian thi công.

Checklist trước khi mua bộ lọc cặn/rác

Trước khi tiến hành ký hợp đồng đặt mua vật tư cho công trình, hãy rà soát kỹ danh sách kiểm tra sau:

• [x] Đúng kích thước đường kính danh định DN của đường ống

• [x] Đúng cấp độ lưới lọc Mesh hoặc Micron phù hợp

• [x] Đúng vật liệu chế tạo (Gang, Inox, Đồng, Thép)

• [x] Khả năng chịu đúng áp suất làm việc tối đa (PN)

• [x] Khả năng chịu đúng giới hạn nhiệt độ vận hành

• [x] Đúng tiêu chuẩn kết nối mặt bích hoặc ren quốc tế

• [x] Có đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ)

• [x] Sẵn có lưới lọc thay thế và phụ kiện đi kèm

• [x] Lựa chọn nhà phân phối uy tín trên thị trường

• [x] Chính sách bảo hành sản phẩm minh bạch, dài hạn

Câu hỏi thường gặp về bộ lọc cặn/rác

Bộ lọc rác dùng để làm gì?

Thiết bị dùng để giữ lại cặn bẩn, rỉ sét, cát và mạt kim loại trong đường ống, bảo vệ an toàn cho các thiết bị đắt tiền như van công nghiệp, máy bơm và đồng hồ đo lưu lượng.

Nên chọn Y Strainer hay Basket Strainer?

Nên chọn Y Strainer cho các hệ thống thông thường, không gian hẹp và lưu lượng vừa phải. Nên chọn Basket Strainer cho các nhà máy công nghiệp lớn có lưu lượng nước cực lớn và cần khoảng không chứa cặn rộng hơn.

Bao lâu nên vệ sinh lưới lọc?

Tùy thuộc vào mức độ ô nhiễm của nguồn nước đầu vào, bạn nên tháo lưới ra súc rửa định kỳ từ 3 đến 6 tháng một lần để đảm bảo lưu lượng nước luôn ổn định.

Bộ lọc rác inox có dùng cho hóa chất không?

Có, đặc biệt là các dòng inox 304 và inox 316 có khả năng chống ăn mòn cực tốt, vận hành hiệu quả trong môi trường hóa chất loãng, nước muối hoặc dung dịch công nghiệp.

Mesh và micron khác nhau như thế nào?

Mesh là đơn vị đo số lỗ trên diện tích 1 inch vuông (thường dùng cho lọc thô), trong khi Micron đo kích thước tuyệt đối của khe hở tính bằng micromet (thường dùng cho lọc tinh).

Kết luận

Bộ lọc rác đóng vai trò là thiết bị cốt lõi giúp loại bỏ triệt để tạp chất và bảo vệ toàn diện các thiết bị đắt tiền trong hệ thống đường ống. Việc lựa chọn đúng loại, vật liệu và cấp độ lọc sẽ nâng cao hiệu quả vận hành, đồng thời việc bảo trì định kỳ sẽ giúp duy trì hiệu suất lọc bền bỉ và kéo dài tuổi thọ hệ thống.
