Khớp nối công nghiệp là gì?

Khớp nối công nghiệp là gì? Trong mọi dây chuyền vận hành cơ điện và nhà máy quy mô lớn, mạng lưới đường ống cùng các thiết bị cơ khí luôn phải chịu những tác động khắc nghiệt từ hiện tượng rung động liên tục, sự giãn nở nhiệt độ theo chu kỳ, tình trạng sai lệch tâm lắp đặt và áp suất dòng chảy biến động đột ngột.

Nếu các đoạn ống được liên kết bằng mối nối cứng hoàn toàn, áp lực cơ học dồn nén sẽ nhanh chóng gây ra tình trạng nứt vỡ đường ống, gãy mặt bích, hư hỏng buồng bơm, rò rỉ van công nghiệp và làm suy giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống.

Chính vì thế, khớp nối ống công nghiệp ra đời nhằm đóng vai trò là "lớp đệm" linh hoạt, giúp hấp thụ hoàn toàn rung động, bù đắp sai lệch và bảo vệ vững chắc cho toàn bộ hệ thống trước những áp lực vận hành khắc nghiệt nhất.

Khớp nối công nghiệp là gì?

Khớp nối công nghiệp là thiết bị dùng để liên kết hai đoạn đường ống hoặc hai bộ phận truyền động, đồng thời cho phép bù sai lệch, giảm rung động, giảm ứng suất và tăng độ bền cho toàn bộ hệ thống.

Về bản chất, thiết bị này hoạt động như một cầu nối cơ học linh hoạt giữa các đoạn ống cứng hoặc giữa động cơ và trục máy. Vai trò cốt lõi của khớp nối ống công nghiệp là triệt tiêu các xung động áp suất, ngăn chặn hiện tượng truyền dao động gây mỏi vật liệu và duy trì sự ổn định tuyệt đối cho dòng chảy lưu chất bên trong.

Nguyên lý hoạt động của khớp nối ống công nghiệp

Cơ chế vận hành của khớp nối ống công nghiệp dựa trên khả năng biến dạng đàn hồi hoặc dịch chuyển cơ học có kiểm soát:

• Hấp thụ dao động: Triệt tiêu các xung động cơ học phát sinh từ hoạt động của máy bơm hoặc máy nén khí.

• Bù giãn nở nhiệt: Co giãn linh hoạt theo chiều dài ống khi nhiệt độ môi trường hoặc lưu chất thay đổi đột ngột.

• Giảm lực tác động: Cắt đứt đường truyền lực sốc, bảo vệ an toàn cho các thiết bị đắt tiền phía sau.

• Hạn chế truyền rung: Ngăn chặn sóng rung lan truyền từ máy móc sang hệ thống ống cứng cố định.

• Cho phép dịch chuyển nhỏ: Dung sai cho phép đối với các lỗi lệch tâm trục khi thi công lắp đặt.

Nguồn rung

↓

Khớp nối

↓

Giảm lực

↓

Thiết bị được bảo vệ

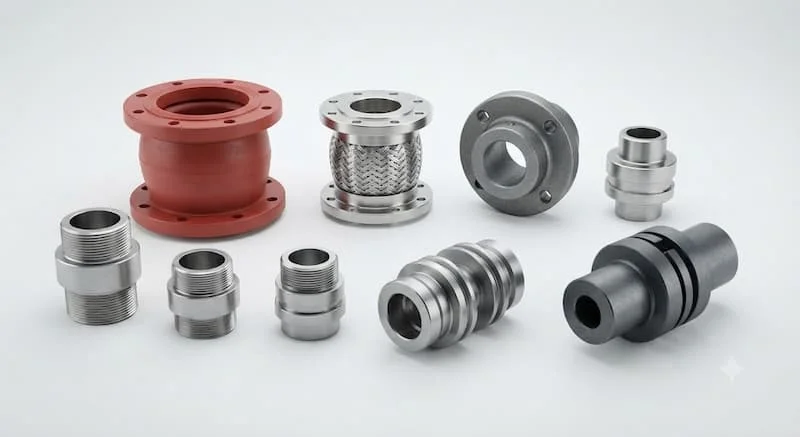

Phân loại khớp nối ống công nghiệp phổ biến hiện nay

Thị trường cơ điện hiện đại cung cấp vô số chủng loại khớp nối ống công nghiệp được thiết kế chuyên biệt cho từng ứng dụng:

Khớp nối mềm cao su

• Ưu điểm: Khả năng hấp thụ rung động cực tốt, trọng lượng nhẹ, giá thành hợp lý và dễ dàng lắp đặt.

• Nhược điểm: Giới hạn về mức nhiệt độ cao và khả năng chịu áp lực cực lớn so với dòng kim loại.

• Ứng dụng: Hệ thống cấp thoát nước, trạm bơm PCCC, hệ thống điều hòa không khí HVAC.

Khớp nối inox

• Đặc điểm: Thân làm hoàn toàn từ thép không gỉ dạng ống lượn sóng bọc lưới inox bên ngoài.

• Ưu điểm: Chịu nhiệt độ cao, áp suất lớn và chống ăn mòn hóa chất hoàn hảo.

• Ứng dụng: Đường ống hơi nóng, nhà máy hóa chất, thực phẩm và dược phẩm.

Khớp nối giãn nở

• Cấu tạo: Thiết kế chuyên dụng với các nếp gấp (bellows) bằng kim loại.

• Khả năng bù giãn nở: Chuyên hấp thụ sự co giãn dài của đường ống do thay đổi nhiệt độ hơi nóng hoặc dầu truyền nhiệt.

Khớp nối chống rung

• Nguyên lý: Sử dụng vật liệu đàn hồi hoặc kết cấu cơ khí để cách ly rung động tần số cao từ máy bơm ly tâm.

• Khi nào nên dùng: Lắp đặt trực tiếp ngay tại cửa hút và cửa xả của các máy bơm công nghiệp công suất lớn.

Khớp nối truyền động

• Bao gồm các dòng khớp nối trục, khớp nối bánh răng, khớp nối xích, khớp nối đĩa và khớp nối mềm trục cơ khí dùng trong hệ thống truyền lực động cơ.

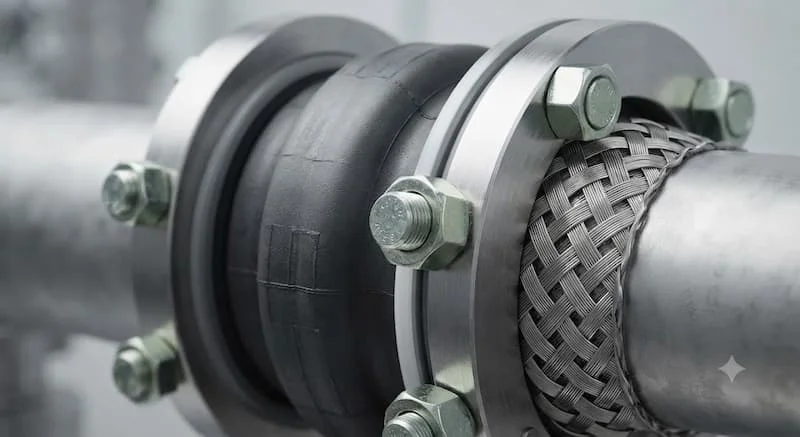

Cấu tạo của khớp nối ống công nghiệp

Xét về mặt kết cấu kỹ thuật, một bộ khớp nối ống công nghiệp dạng mềm tiêu chuẩn thường bao gồm các thành phần chính sau:

• Thân cao su hoặc ống inox lượn sóng: Thành phần chính chịu áp lực và trực tiếp co giãn, hấp thụ rung động.

• Lớp gia cường (với khớp cao su): Các lớp vải bố hoặc sợiylon cường lực tăng độ bền bỉ dưới áp suất cao.

• Mặt bích kết nối: Chế tạo bằng thép mạ hoặc inox, khoan lỗ theo tiêu chuẩn quốc tế để siết vào đường ống.

• Bulong và gioăng làm kín: Đảm bảo liên kết buồng áp lực hoàn toàn kín khít, không bị rò rỉ lưu chất.

Các vật liệu chế tạo khớp nối

Sự đa dạng về vật liệu giúp khớp nối ống công nghiệp thích ứng hoàn hảo với từng loại môi chất khác nhau:

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi của khớp nối ống công nghiệp:

• DN (Diameter Nominal): Kích thước danh định của đường ống kết nối.

• PN (Pressure Nominal): Áp suất làm việc tối đa mà khớp nối chịu được (ví dụ: PN10, PN16, PN25).

• Nhiệt độ vận hành: Giới hạn nhiệt độ thấp nhất và cao nhất của môi chất.

• Áp suất thử nghiệm: Áp lực kiểm tra độ bền trước khi đưa vào vận hành.

• Kiểu kết nối: Mặt bích, nối ren hoặc kẹp clamp.

• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS tương thích với hệ thống ống.

So sánh khớp nối inox và khớp nối cao su

Việc đặt lên bàn cân hai dòng sản phẩm chủ lực giúp kỹ sư đưa ra quyết định chính xác:

• Khi nào nên chọn inox: Khi hệ thống dẫn hơi nóng nhiệt độ cao, dầu nóng, hóa chất ăn mòn mạnh hoặc áp suất làm việc vượt ngưỡng chịu đựng của cao su.

• Khi nào nên chọn cao su: Khi hệ thống cần triệt tiêu tối đa tiếng ồn và rung động của máy bơm nước sạch, hệ thống HVAC hoặc nước sinh hoạt thông thường.

Vì sao cần chọn đúng khớp nối ống công nghiệp?

Việc lựa chọn sai quy cách khớp nối ống công nghiệp sẽ dẫn đến những hậu quả vô cùng nặng nề cho nhà máy:

• Rò rỉ lưu chất: Hơi nóng hoặc hóa chất phun ra ngoài gây nguy hiểm cho nhân viên vận hành.

• Nứt đường ống: Do ứng suất nhiệt và rung động không được hấp thụ, làm gãy các mối hàn ống.

• Cháy bơm & hỏng van: Áp lực phản hồi hoặc lệch tâm làm kẹt trục máy bơm.

• Vỡ mặt bích: Lực kéo căng hoặc nén quá mức làm vỡ các mặt bích kết nối bằng gang.

• Hao phí điện năng và giảm tuổi thọ hệ thống: Máy móc phải gồng mình chịu tải do rung lắc cơ học kéo dài.

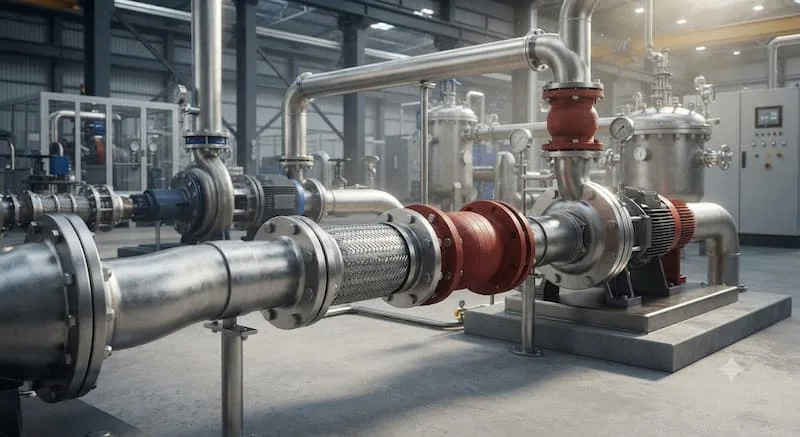

Khớp nối ống công nghiệp được ứng dụng ở đâu?

Sản phẩm hiện diện trong cấu trúc cốt lõi của vô số lĩnh vực sản xuất công nghiệp:

• Nhà máy nước & Hệ thống PCCC: Trạm bơm cấp nước sinh hoạt và hệ thống phòng cháy chữa cháy cao tầng.

• Hệ thống HVAC & Nhà máy điện: Đường ống nước giải nhiệt Chiller, tuabin hơi nước.

• Công nghiệp Thực phẩm, Dược phẩm & Hóa chất: Mạng lưới đường ống đòi hỏi độ kín tuyệt đối và kháng ăn mòn.

• Khai khoáng, Xi măng & Đóng tàu: Chịu đựng điều kiện làm việc rung lắc mạnh và liên tục.

• Dầu khí & Chế biến thủy sản: Vận chuyển lưu chất dưới áp suất và nhiệt độ khắc nghiệt.

Những sai lầm thường gặp khi lựa chọn khớp nối

Trong thực tế triển khai dự án, kỹ thuật viên thường mắc phải một số lỗi cơ bản:

1. Chọn sai DN hoặc sai tiêu chuẩn mặt bích: Lắp không khớp với bu lông đường ống sẵn có.

2. Chọn sai áp lực (PN): Dùng khớp nối PN10 cho hệ thống bơm áp lực PN25 dẫn đến rách thân cao su.

3. Không tính đến biên độ giãn nở nhiệt: Lắp sai chiều dài khiến khớp nối bị kéo căng hoặc nén quá mức cho phép.

4. Siết bulong sai lực: Siết lệch ốc hoặc quá lực làm mẻ mặt bích và rách gioăng làm kín.

Giải pháp: Luôn tuân thủ bản vẽ thiết kế kỹ thuật, dùng cờ lê lực để siết đều các con ốc theo hình chéo sao cho lực phân bổ đồng đều.

Hướng dẫn lựa chọn khớp nối ống công nghiệp đúng kỹ thuật

Quy trình 9 bước kiểm tra kỹ thuật giúp bạn chọn mua chính xác sản phẩm:

• ✓ Xác định chính xác loại lưu chất (nước, hóa chất, hơi nóng, dầu).

• ✓ Đo lường áp suất làm việc tối đa của hệ thống (PN).

• ✓ Kiểm tra giới hạn nhiệt độ vận hành thực tế.

• ✓ Xác định đường kính danh định đường ống (DN).

• ✓ Lựa chọn kiểu kết nối phù hợp (mặt bích, ren).

• ✓ Đối chiếu tiêu chuẩn mặt bích (JIS, DIN, ANSI).

• ✓ Đánh giá môi trường lắp đặt (trong nhà, ngoài trời, dưới hầm).

• ✓ Tính toán tần suất và biên độ rung động của máy móc.

• ✓ Định mức tuổi thọ mong muốn để đầu tư vật liệu tối ưu (Inox hay Cao su).

Cách lắp đặt và bảo trì khớp nối công nghiệp

Quy trình lắp đặt chuẩn chuyên gia gồm 5 bước:

• Bước 1 - Kiểm tra sản phẩm: Đảm bảo khớp nối công nghiệp không bị móp méo, rách hay nứt nẻ bề mặt.

• Bước 2 - Căn chỉnh đường ống: Đảm bảo hai đầu mặt bích song song và đồng tâm, không dùng khớp nối để "nén ép" khoảng cách thiếu hụt.

• Bước 3 - Lắp bulong đúng lực: Siết đều các con ốc theo hình chéo góc để lực ép phân bổ đồng đều lên gioăng.

• Bước 4 - Kiểm tra kín: Chạy thử áp lực thấp để kiểm tra xem có hiện tượng rò rỉ tại các mép mặt bích hay không.

• Bước 5 - Vận hành chính thức: Cho hệ thống chạy tải thực tế và theo dõi độ rung.

Bảo trì định kỳ

• Thường xuyên kiểm tra hiện tượng rò rỉ lưu chất tại các mối nối.

• Quan sát xem thân cao su hoặc ống inox có bị biến dạng, phồng rộp hay nứt gãy không.

• Kiểm tra và siết lại lực bulong định kỳ 6 tháng một lần.

• Lập tức thay thế thiết bị mới nếu phát hiện dấu hiệu mòn mỏi hoặc rạn nứt bề mặt.

Câu hỏi thường gặp về khớp nối công nghiệp

Khớp nối công nghiệp có tác dụng gì?

Thiết bị giúp liên kết đường ống, hấp thụ triệt để rung động từ máy bơm, bù trừ sai lệch tâm và giãn nở nhiệt, qua đó bảo vệ toàn bộ hệ thống khỏi nứt vỡ và rò rỉ.

Khớp nối cao su và inox khác nhau như thế nào?

Khớp nối cao su chuyên dùng để chống rung và giảm tiếng ồn tốt cho hệ thống nước thông thường. Khớp nối inox chuyên dùng cho nhiệt độ cao, áp lực lớn và môi trường hóa chất khắc nghiệt.

Bao lâu nên kiểm tra hoặc thay thế khớp nối?

Bạn nên kiểm tra định kỳ 3 đến 6 tháng một lần. Thời gian thay thế thường dao động từ 3 đến 5 năm tùy thuộc vào mức độ rung động và điều kiện vận hành thực tế của nhà máy.

Có thể dùng khớp nối công nghiệp cho hóa chất không?

Có, nhưng phải chọn đúng chủng loại vật liệu tương thích như Inox 316 hoặc cao su chuyên dụng (như PTFE/FKM) để tránh bị ăn mòn phá hủy thân khớp nối.

Làm sao chọn đúng kích thước khớp nối?

Cần căn cứ vào đường kính danh định DN của đường ống, tiêu chuẩn mặt bích kết nối sẵn có và thông số áp suất, nhiệt độ tối đa của hệ thống.

Kết luận

Khớp nối ống công nghiệp đóng vai trò là "trái tim linh hoạt" giúp duy trì sự ổn định, an toàn và bền bỉ cho toàn bộ mạng lưới đường ống cũng như máy móc trong nhà máy. Việc lựa chọn đúng chủng loại, vật liệu và thông số kỹ thuật không chỉ giúp hệ thống vận hành trơn tru, hạn chế tối đa rò rỉ mà còn kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí vận hành lâu dài.
