40A JIS10K là gì? Định nghĩa theo chuẩn kỹ thuật quốc tế

40A JIS10K là gì? Trong lĩnh vực cơ khí và đường ống công nghiệp, việc nắm vững các ký hiệu tiêu chuẩn là yếu tố sống còn để đảm bảo hệ thống vận hành an toàn. Chắc hẳn, không ít lần bạn đã bắt gặp ký hiệu 40A JIS 10K được đúc nổi trên thân van hoặc khắc trên các mặt bích thép.

Tuy nhiên, thực tế triển khai dự án cho thấy nhiều kỹ thuật viên vẫn lúng túng: Liệu 40A là đường kính trong hay đường kính ngoài? JIS10K có phải là áp lực 10 bar không và nó có thể lắp lẫn với tiêu chuẩn DIN của châu Âu hay ANSI của Mỹ được không? Việc hiểu sai các thông số này không chỉ dẫn đến việc mua nhầm thiết bị gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ hệ thống do không tương thích về kích thước hình học và khả năng chịu tải.

Bài viết dưới đây sẽ phân tích chuyên sâu từ góc độ kỹ thuật về tiêu chuẩn 40A JIS 10K, giúp bạn có cái nhìn từ tổng quan đến chi tiết để đưa ra quyết định mua sắm và lắp đặt chính xác nhất.

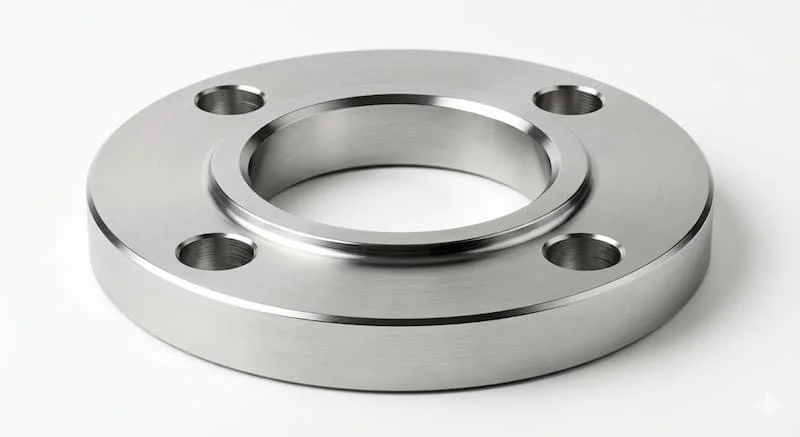

40A JIS10K là gì? Định nghĩa theo chuẩn kỹ thuật quốc tế

Để hiểu rõ cụm từ này, chúng ta cần bóc tách nó thành hai thành phần riêng biệt: kích thước danh nghĩa và tiêu chuẩn áp suất.

Ký hiệu 40A là gì?

Trong hệ thống tiêu chuẩn Nhật Bản (JIS), 40A chính là kích thước danh nghĩa (Nominal Size). Chữ "A" biểu thị đơn vị đo theo milimet (mm).

• 40A tương đương với DN40 trong hệ tiêu chuẩn ISO hoặc DIN.

• Nếu quy đổi sang hệ inch (thường dùng ở Mỹ), 40A tương đương với 1-1/2" (một inch rưỡi).

Cần lưu ý rằng 40A không phải là đường kính ngoài thực tế của ống, mà là một con số định danh để các nhà sản xuất đồng bộ hóa các phụ kiện như van, khớp nối và mặt bích.

Tiêu chuẩn JIS10K là gì?

JIS (Japanese Industrial Standards) là bộ tiêu chuẩn công nghiệp Nhật Bản, được áp dụng rộng rãi tại khu vực châu Á. Ký hiệu 10K đi kèm dùng để chỉ cấp áp suất danh định (Pressure Rating).

• 10K tương ứng với khả năng chịu áp suất làm việc tối đa ở nhiệt độ phòng là khoảng 10 kgf/cm² (tương đương ~1.0 MPa hoặc 10 bar).

Định nghĩa tổng quát: 40A JIS10K là thiết bị (van hoặc mặt bích) có kích thước danh nghĩa DN40, được sản xuất theo tiêu chuẩn kỹ thuật của Nhật Bản và có khả năng chịu được áp suất làm việc tối đa là 10 bar.

Bản chất và nguyên lý của tiêu chuẩn JIS10K

Tiêu chuẩn 40A JIS10K không đơn thuần chỉ là một con số về áp lực, mà nó là "ngôn ngữ chung" quy định các đặc tính hình học khắt khe. Khi một thiết bị được dán nhãn JIS10K, nó phải tuân thủ các quy tắc về:

1. Thông số kết nối: Quy định chính xác đường kính ngoài của mặt bích, độ dày, số lượng lỗ bulong và đường kính lỗ cắm bulong.

2. Độ đồng bộ: Nguyên lý cốt lõi của JIS10K là đảm bảo tính lắp lẫn. Một chiếc van bi 40A JIS 10K của hãng Kitz (Nhật) phải lắp vừa khít vào mặt bích 40A JIS 10K của một nhà máy thép tại Việt Nam mà không xảy ra sai lệch về tâm lỗ.

3. Khả năng chịu tải: Cấp 10K quy định độ dày của vật liệu và cấu trúc cơ khí để đảm bảo dưới áp lực 10 bar, thiết bị không bị biến dạng hay phá hủy.

Việc tuân thủ nguyên lý này giúp các kỹ sư thiết kế hệ thống một cách nhất quán, dễ dàng bảo trì và thay thế phụ kiện trong tương lai mà không cần phải gia công lại đường ống.

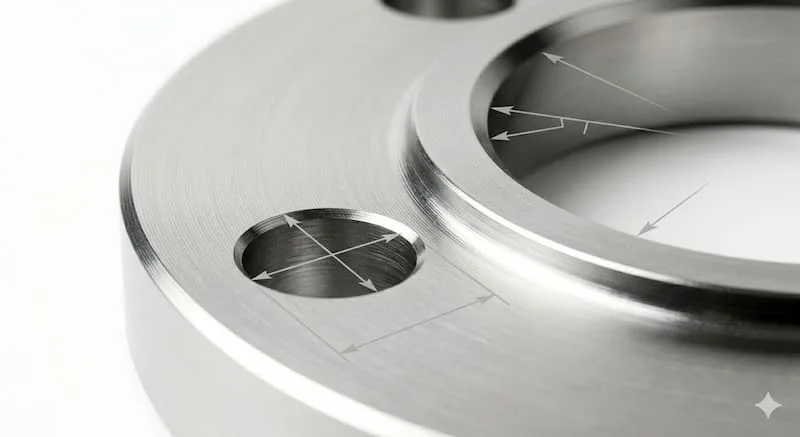

Thông số kỹ thuật 40A JIS10K chi tiết

Để giúp bạn kiểm tra chính xác thiết bị tại công trường hoặc khi đặt hàng, dưới đây là bảng thông số chi tiết cho mặt bích/van tiêu chuẩn 40A JIS 10K:

Điểm nhấn kỹ thuật: Thông số quan trọng nhất bạn cần nhớ khi đi mua hàng hoặc kiểm tra tại hiện trường là PCD (105mm) và Số lỗ (4). Nếu hai thông số này sai lệch, bạn sẽ không thể kết nối các thiết bị với nhau dù chúng cùng là size 40A.

Phân biệt 40A JIS10K với các tiêu chuẩn khác

Đây là phần quan trọng nhất để tránh những sai lầm gây tốn kém. Nhiều người lầm tưởng rằng các tiêu chuẩn có cùng mức áp suất 10 bar thì có thể dùng chung, nhưng thực tế lại khác biệt hoàn toàn.

1. JIS10K vs JIS16K / JIS20K

Cùng là tiêu chuẩn Nhật Bản và cùng kích thước 40A, nhưng JIS16K hoặc 20K có độ dày mặt bích lớn hơn và đôi khi đường kính tâm lỗ hoặc số lỗ cũng khác đi để chịu được áp suất cao hơn. Bạn không nên dùng mặt bích 10K cho hệ thống yêu cầu 16K vì sẽ gây mất an toàn.

2. JIS10K vs DIN PN10/PN16 (Châu Âu)

Mặc dù 10K và PN10 đều chịu áp ~10 bar, nhưng khoảng cách tâm lỗ (PCD) của chúng khác nhau.

• Mặt bích JIS10K (DN40) có PCD là 105mm.

• Mặt bích DIN PN10/16 (DN40) có PCD là 110mm.

  => Kết luận: Bạn không thể lắp trực tiếp van tiêu chuẩn JIS vào hệ thống đường ống tiêu chuẩn DIN mà không có đầu chuyển đổi.

3. JIS10K vs ANSI Class 150 (Mỹ)

Tiêu chuẩn Mỹ sử dụng hệ inch và các thông số kích thước hoàn toàn khác biệt. ANSI Class 150 có đường kính ngoài và cách bố trí lỗ bulong không hề trùng khớp với JIS10K. Việc cố tình "độ" hoặc khoan lại lỗ trên mặt bích là cực kỳ nguy hiểm và làm mất hiệu lực bảo hành thiết bị.

Tại sao cần chọn đúng tiêu chuẩn 40A JIS10K?

Việc lựa chọn sai tiêu chuẩn không chỉ là vấn đề "không lắp vừa", mà nó còn kéo theo hàng loạt hệ lụy nghiêm trọng:

• Rò rỉ lưu chất: Khi PCD bị lệch dù chỉ vài milimet, bulong sẽ bị xiên, gioăng làm kín không được ép đều, dẫn đến rò rỉ tại mối nối. Điều này đặc biệt nguy hiểm nếu môi chất là hóa chất hoặc hơi nóng.

• Nguy cơ cháy nổ: Sử dụng thiết bị chịu áp thấp (ví dụ JIS5K) cho hệ thống yêu cầu 10K sẽ dẫn đến tình trạng nứt vỡ van hoặc bung mặt bích khi áp suất tăng đột ngột.

• Lãng phí thời gian và chi phí: Việc phải dừng thi công để đổi trả hàng, khoan lại lỗ mặt bích hoặc mua mới thiết bị thay thế sẽ làm chậm tiến độ dự án và tăng chi phí nhân công.

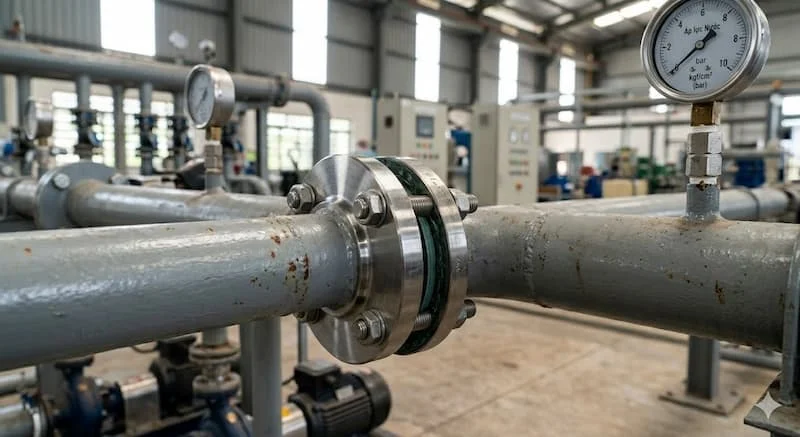

40A JIS10K dùng trong những thiết bị và hệ thống nào?

Nhờ tính phổ biến và khả năng chịu áp lực ở mức trung bình khá, tiêu chuẩn 40A JIS1 0K xuất hiện trong hầu hết các lĩnh vực công nghiệp:

Thiết bị phổ biến:

• Van công nghiệp: Van bi (Ball Valve), van cửa (Gate Valve), van bướm (Butterfly Valve), van một chiều và lọc chữ Y.

• Phụ kiện đường ống: Mặt bích thép, mặt bích inox 304/316, khớp chống rung cao su.

• Thiết bị đo: Đồng hồ đo lưu lượng, cảm biến áp suất dạng màng.

Hệ thống ứng dụng:

• Hệ thống xử lý nước: Nước sạch, nước thải trong các tòa nhà, khu công nghiệp.

• Hệ thống PCCC: Các đường ống nhánh cấp nước cho họng tiếp nhận.

• Nhà máy sản xuất: Hệ thống hơi bão hòa (steam) áp suất thấp, hệ thống khí nén, và dây chuyền sản xuất thực phẩm, đồ uống.

• Đặc thù: Rất phổ biến trong các nhà máy có vốn đầu tư từ Nhật Bản (FDI), Hàn Quốc hoặc Đài Loan.

Sai lầm thường gặp khi chọn mua 40A JIS 10K

Dựa trên kinh nghiệm tư vấn kỹ thuật, chúng tôi đúc kết 3 sai lầm kinh điển mà người mua thường mắc phải:

1. Nhầm lẫn giữa 40A và Phi 40: Nhiều người nghĩ 40A là ống phi 40mm. Thực tế, ống 40A (DN40) có đường kính ngoài (OD) xấp xỉ 48.3mm (theo chuẩn SCH40). Nếu bạn mua nhầm theo kích thước phi 40mm, thiết bị sẽ nhỏ hơn rất nhiều so với yêu cầu.

2. Chủ quan về tiêu chuẩn: Nghĩ rằng "cứ 10 bar là lắp được hết". Như đã phân tích, 10 bar của JIS khác hoàn toàn 10 bar của DIN về mặt cơ khí.

3. Bỏ qua vật liệu: Chọn đúng 40A JIS 10K nhưng sai vật liệu (ví dụ dùng van gang cho hóa chất ăn mòn) cũng sẽ khiến hệ thống hỏng hóc nhanh chóng.

Hướng dẫn Checklist chọn mua và lắp đặt chuẩn xác

Để đảm bảo mua đúng loại 40A JIS1 0K, hãy thực hiện theo quy trình 5 bước sau:

Checklist lựa chọn:

• [ ] Xác định DN: Có đúng là DN40 (1-1/2 inch) không?

• [ ] Xác nhận tiêu chuẩn hệ thống: Toàn bộ dự án đang dùng JIS, DIN hay ANSI? (Nếu dùng van Nhật thì ưu tiên JIS10K).

• [ ] Kiểm tra áp lực: Áp suất làm việc tối đa của bơm là bao nhiêu? (Phải ≤ 10 bar).

• [ ] Lựa chọn vật liệu: Gang (cho nước), Thép (cho hơi), Inox (cho hóa chất/thực phẩm).

• [ ] Đối chiếu PCD: Nếu là mặt bích rời, hãy đo tâm lỗ xem có đúng 105mm không.

Lưu ý khi lắp đặt:

• Siết lực đối xứng: Khi bắt bulong cho mặt bích 40A, hãy siết theo hình sao (đối chéo) để mặt bích được ép đều vào gioăng.

• Chọn gioăng phù hợp: Sử dụng gioăng cao su EPDM cho nước hoặc gioăng teflon (PTFE) cho hóa chất để đảm bảo độ kín.

• Kiểm tra sau lắp: Sau khi lắp đặt, cần thử áp (hydrotest) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của các kết nối JIS10K.

Giải đáp thắc mắc thường gặp (FAQ)

1. 40A JIS10K tương đương với ống phi bao nhiêu?

Trả lời: 40A dùng cho ống có đường kính ngoài thực tế khoảng 48.3mm đến 49mm tùy theo độ dày thành ống (Schedule).

2. Mặt bích JIS10K có lắp vừa mặt bích PN16 không?

Trả lời: Không. Mặc dù cùng kích thước DN40, nhưng PCD của JIS10K là 105mm còn PN16 là 110mm. Các lỗ bulong sẽ không khớp nhau.

3. Tại sao gọi là 10K mà không gọi là 10 Bar?

Trả lời: "K" là đơn vị ký hiệu đặc thù của tiêu chuẩn Nhật Bản (JIS). 10K tương đương với 10 kgf/cm², gần bằng 9.8 bar. Trong thực tế kỹ thuật, người ta thường làm tròn thành 10 bar để dễ tính toán.

4. 40A JIS 10K có loại 8 lỗ bulong không?

Trả lời: Theo tiêu chuẩn JIS B2220, kích thước 40A (DN40) chuẩn 10K chỉ có loại 4 lỗ bulong. Nếu bạn thấy 8 lỗ, có thể đó là một tiêu chuẩn tùy chỉnh hoặc thuộc cấp áp suất rất cao.

Kết luận

Hiểu rõ thông số 40A JIS 10K là chìa khóa để đảm bảo sự đồng bộ và an toàn cho mọi hệ thống đường ống công nghiệp. Hãy nhớ: 40A là kích thước (DN40), và JIS10K là tiêu chuẩn kết nối chịu áp 10 bar của Nhật Bản. Việc lựa chọn đúng tiêu chuẩn không chỉ giúp bạn tránh được những rủi ro kỹ thuật mà còn tối ưu hóa chi phí vận hành lâu dài.

Hãy theo dõi honto.vn để nhận thêm nhiều thông tin về 40A JIS10K!
