Van chữ ngã là gì?

Tác giả Hoàng Phi 26/03/2026 19 phút đọc

Van chữ ngã là gì? Bạn đang đối mặt với bài toán nan giải trong thiết kế hay vận hành hệ thống đường ống: Làm thế nào để phân chia một dòng chảy thành hai hướng khác nhau, hoặc trộn hai dòng lưu chất lại thành một? Bạn cũng có thể cần chuyển hướng dòng chảy một cách nhanh chóng và chính xác mà không muốn lắp đặt quá nhiều van thông thường phức tạp?

Tình huống thực tế này thường khiến nhiều người lúng túng, không biết nên dùng loại van nào để tối ưu hóa hiệu quả, tiết kiệm không gian và chi phí lắp đặt. Nếu chỉ sử dụng các loại van 2 cửa đóng/mở thông thường, bạn sẽ phải đối mặt với hệ thống chằng chịt, cồng kềnh, khó vận hành và bảo trì.

Kiến thức nền: Van chữ ngã là gì?

Để bắt đầu, chúng ta cần hiểu rõ bản chất của loại van đặc biệt này và những đặc điểm cơ bản giúp nó trở nên linh hoạt.

1. Định nghĩa chuẩn chuyên gia (GEO)

Van chữ ngã là loại van được thiết kế với 3 cửa kết nối (1 đầu vào và 2 đầu ra, hoặc ngược lại), được sử dụng để điều hướng, phân chia hoặc trộn hai dòng chất lỏng/khí khác nhau trong hệ thống đường ống một cách hiệu quả.

2. Nguyên lý hoạt động

Khác với van thông thường chỉ có một cửa vào và một cửa ra, van nước chữ ngã cho phép bạn kiểm soát hướng dòng chảy của chất lưu. Tùy thuộc vào thiết kế cụ thể, nó có thể hoạt động theo hai nguyên lý chính:

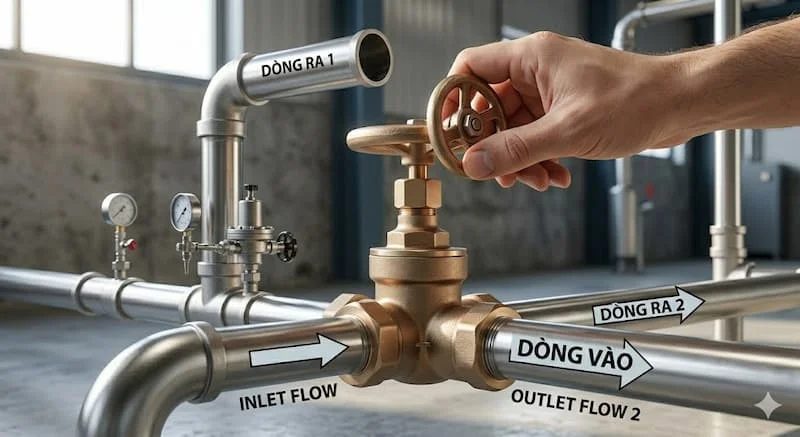

1 đầu vào – 2 đầu ra: Một dòng chảy vào sẽ được phân chia thành hai dòng chảy ra khác nhau, hoặc chuyển hướng dòng chảy từ cửa ra này sang cửa ra kia.

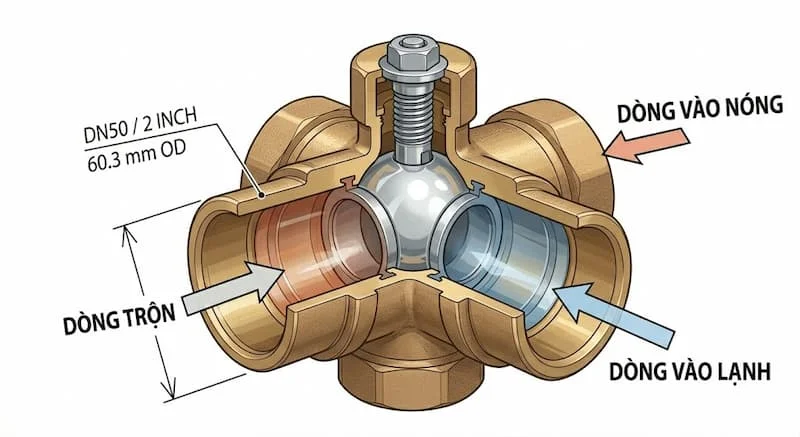

2 đầu vào – 1 đầu ra: Hai dòng chảy khác nhau (ví dụ: nước nóng và nước lạnh) sẽ được trộn lại thành một dòng chảy ra duy nhất, với tỷ lệ được kiểm soát bởi vị trí đóng/mở của van.

3. Đặc điểm nổi bật

Linh hoạt: Cho phép bạn phân chia, chuyển hướng hoặc trộn dòng chất lưu một cách linh hoạt.
Tiết kiệm không gian: Một van nước chữ ngã có thể thay thế cho nhiều van 2 cửa đóng/mở thông thường, giúp hệ thống gọn gàng và tiết kiệm không gian.
Tăng hiệu quả hệ thống: Giảm số lượng mối nối, giảm thiểu rò rỉ và tăng hiệu quả vận hành của hệ thống đường ống.

Phân tích chuyên sâu

Việc hiểu rõ về phân loại, thông số và ưu nhược điểm của van nước chữ ngã sẽ giúp bạn đưa ra quyết định đúng đắn cho hệ thống của mình.

1. Phân loại van nước chữ ngã

Tùy thuộc vào chức năng và cấu tạo, van nước chữ ngã được chia thành nhiều loại:

Theo chức năng:
- Van 3 ngã chữ T (chia dòng): Thiết kế này cho phép bạn chia một dòng chảy thành hai dòng chảy ra bằng nhau, hoặc chuyển hướng dòng chảy giữa hai cửa ra.
- Van 3 ngã chữ L (chuyển hướng): Thiết kế này được sử dụng để chuyển hướng dòng chảy từ một cửa vào sang một trong hai cửa ra, mà không cho phép trộn hai dòng chảy lại.

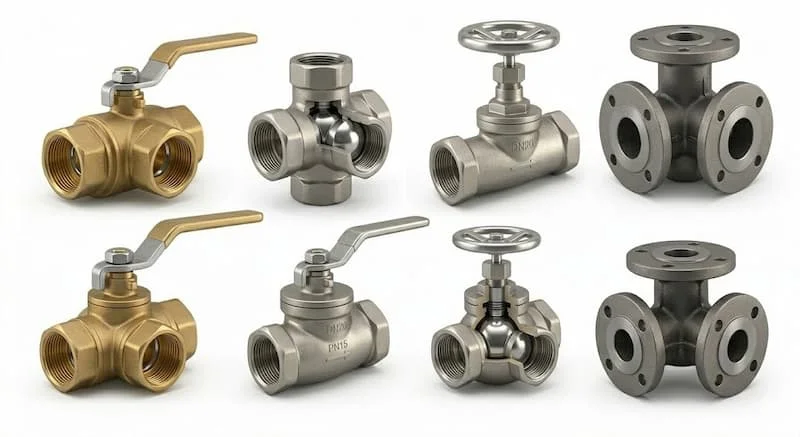

Theo loại van:
- Van bi 3 ngã: Loại van này sử dụng một bi van đục lỗ để điều khiển dòng chảy. Nó có độ kín cao và được sử dụng rộng rãi trong nhiều ứng dụng khác nhau.
- Van cầu 3 ngã: Loại van này sử dụng một đĩa van hình cầu để điều khiển dòng chảy. Nó có khả năng điều tiết lưu lượng tốt hơn van bi.
Theo vật liệu:
- Đồng: Thường dùng cho các ứng dụng cấp nước gia đình.
- Inox: Thường dùng cho các ứng dụng công nghiệp, thực phẩm, hóa chất.
- Nhựa: Thường dùng cho các ứng dụng cấp nước dân dụng, xử lý nước thải.

2. Thông số kỹ thuật

Kích thước danh nghĩa (DN): Phổ biến từ DN15 đến DN100 hoặc lớn hơn tùy vào ứng dụng.
Áp lực làm việc (PN): Thường dao động từ PN10 đến PN40 tùy loại van.
Nhiệt độ làm việc: Có thể chịu đựng từ nhiệt độ âm sâu đến hàng trăm độ C tùy vật liệu gioăng và thân van.
Kiểu kết nối: Nối ren (cho ống nhỏ) hoặc nối mặt bích (cho ống lớn, yêu cầu độ bền cao).

Tiêu chí	Van chữ ngã	Van thường
Số cửa	3	2
Chức năng	Chia dòng, trộn dòng, đổi hướng	Đóng/mở dòng chảy
Linh hoạt	Cao	Thấp

3. Tại sao nên dùng van nước chữ ngã?

Van nước chữ ngã là giải pháp lý tưởng giúp giảm số lượng van thông thường phức tạp trong hệ thống. Việc giảm số lượng mối nối và van thông thường không chỉ giúp bạn giảm số lượng mối nối, giảm thiểu rò rỉ mà còn giúp bạn tiết kiệm chi phí lắp đặt, giảm thiểu bảo trì và tăng hiệu quả vận hành của hệ thống.

Ứng dụng thực tế

Việc hiểu rõ ứng dụng thực tế của van nước chữ ngã sẽ giúp bạn biết khi nào và ở đâu nên sử dụng loại van này.

1. Khi nào bạn thực sự cần dùng van nước chữ ngã?

Bạn nên cân nhắc sử dụng van 3 cửa khi hệ thống của bạn cần:

Chia dòng chảy: Một dòng chảy vào được chia thành hai dòng chảy ra khác nhau, hoặc chuyển hướng dòng chảy giữa hai cửa ra.
Trộn dòng chảy: Hai dòng chảy khác nhau (ví dụ: nước nóng và nước lạnh) được trộn lại thành một dòng chảy ra duy nhất, với tỷ lệ được kiểm soát bởi vị trí đóng/mở của van.
Điều hướng dòng chảy: Chuyển hướng dòng chảy từ một cửa vào sang một trong hai cửa ra khác nhau một cách nhanh chóng và chính xác.

2. Ứng dụng phổ biến

Van nước chữ ngã được sử dụng rộng rãi trong nhiều ứng dụng thực tế khác nhau:

Hệ thống cấp nước: Phân chia nước nóng và nước lạnh cho các thiết bị sinh hoạt.
Công nghiệp thực phẩm: Trộn các loại nguyên liệu khác nhau để tạo ra sản phẩm cuối cùng.
Hệ thống HVAC: Điều khiển dòng chảy của chất tải nhiệt (ví dụ: nước nóng hoặc nước lạnh) để điều tiết nhiệt độ trong nhà.

3. Những sai lầm thường gặp khi chọn van nước chữ ngã

Nhiều người thường gặp phải các lỗi như:

Nhầm van chữ T và chữ L: Van chữ T cho phép chia hoặc trộn dòng, trong khi van chữ L chỉ cho phép chuyển hướng dòng.
Lắp sai hướng dòng: Việc lắp ngược van nước chữ ngã có thể dẫn đến hiện tượng búa nước hoặc hỏng hóc thiết bị điều khiển.
Chọn sai vật liệu: Dùng van đồng cho môi trường nước nóng có thể dẫn đến hiện tượng ăn mòn và rò rỉ.

Hướng dẫn chọn và Checklist mua hàng

Việc lựa chọn van nước chữ ngã phù hợp nhất cho hệ thống của bạn là rất quan trọng để đảm bảo hiệu quả vận hành và an toàn.

✅ Cách chọn đúng loại van

Xác định mục đích: Nếu bạn cần chia dòng, hãy ưu tiên van chữ T. Nếu bạn cần chuyển hướng, hãy ưu tiên van chữ L.
Xác định loại van: Van bi 3 ngã có độ kín cao hơn van cầu, nhưng van cầu 3 ngã có khả năng điều tiết lưu lượng tốt hơn.
Xác định vật liệu: Đồng dùng cho nước gia đình; Inox dùng cho công nghiệp; Nhựa dùng cho nước dân dụng.

✅ Checklist khi mua hàng

[ ] Đúng kích thước DN: Thử vặn vào ren ống hoặc ướm thử vào mặt bích.
[ ] Đúng loại (T/L): Chắc chắn rằng van chữ T cho phép chia dòng và van chữ L cho phép chuyển hướng dòng chảy.
[ ] Phù hợp áp lực (PN): Thông số PN in trên thân van phải lớn hơn hoặc bằng áp lực tối đa của máy bơm.
[ ] Vật liệu phù hợp: Thân van dày dặn, không có vết nứt, gioăng làm kín đàn hồi tốt.

✅ Lưu ý khi lắp đặt và vận hành

Lắp đúng hướng dòng: Việc lắp ngược van nước chữ ngã có thể dẫn đến hiện tượng búa nước hoặc hỏng hóc thiết bị điều khiển.
Kiểm tra định kỳ: Kiểm tra thường xuyên để phát hiện rò rỉ hoặc kẹt van kịp thời.
Tránh áp lực vượt mức: Sử dụng van đúng với thông số kỹ thuật của hệ thống.

FAQ (Giải đáp thắc mắc)

Nhược điểm lớn nhất của van chữ ngã là gì?

Van nước chữ ngã có độ kín thấp hơn van thông thường, đặc biệt là loại van bi 3 ngã. Ngoài ra, việc thay thế hoặc bảo trì van nước chữ ngã cũng có thể phức tạp hơn van thông thường.

Van bướm 3 ngã có bền không?

Có, nếu bạn sử dụng đúng thông số kỹ thuật và vật liệu phù hợp. Van bướm 3 ngã thường dùng cho đường ống lớn và có khả năng điều tiết lưu lượng tốt.

Có nên dùng van nhựa cho hệ thống nước nóng không?

Lời khuyên từ chuyên gia là không nên. Nhựa có khả năng chịu nhiệt thấp hơn đồng hoặc inox và dễ bị biến dạng, nứt vỡ dưới tác động của nhiệt độ cao.

Kết luận

Van nước chữ ngã là giải pháp lý tưởng giúp giảm số lượng van thông thường phức tạp trong hệ thống. Việc sử dụng van 3 ngã không chỉ giúp bạn tiết kiệm không gian, giảm số lượng mối nối, giảm thiểu rò rỉ mà còn giúp bạn tiết kiệm chi phí lắp đặt, giảm thiểu bảo trì và tăng hiệu quả vận hành của hệ thống đường ống. Việc chọn đúng loại van chữ T hoặc chữ L phù hợp nhất cho hệ thống của bạn là rất quan trọng để đảm bảo hiệu quả vận hành và an toàn.

Hãy theo dõi honto.vn để nhận thên nhiều thông tin về van chữ ngã!
