Van hơi điện là gì? Định nghĩa chuẩn kỹ thuật

Van hơi điện là gì? Trong các nhà máy thực phẩm, dệt nhuộm hay sản xuất giấy, hệ thống hơi nóng (steam) đóng vai trò là "mạch máu" cung cấp năng lượng. Tuy nhiên, việc vận hành các cụm van thủ công tại những vị trí này thường xuyên đối mặt với hai trở ngại lớn: mất thời gian và nguy cơ bỏng nhiệt cao cho kỹ thuật viên. Việc phải trèo cao hoặc lách vào các khe hẹp để vặn một chiếc van đang nóng rực không chỉ làm giảm hiệu suất mà còn thiếu đi sự chính xác trong điều khiển lưu lượng.

Vấn đề đặt ra là làm sao để điều khiển từ xa một cách an toàn và kiểm soát thông số hơi một cách chính xác nhất? Giải pháp đột phá chính là sử dụng van nước hơi điện. Thiết bị này cho phép tự động hóa hoàn toàn quy trình đóng mở thông qua tủ điện trung tâm hoặc hệ thống PLC. Tuy nhiên, một thực tế kỹ thuật khắt khe mà bạn cần lưu ý: Không phải loại van điện nào cũng có thể làm việc được trong môi trường hơi nóng.

Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn van nước hơi điện chuẩn xác nhất để hệ thống của bạn vận hành bền bỉ, tránh những rủi ro cháy nổ không đáng có.

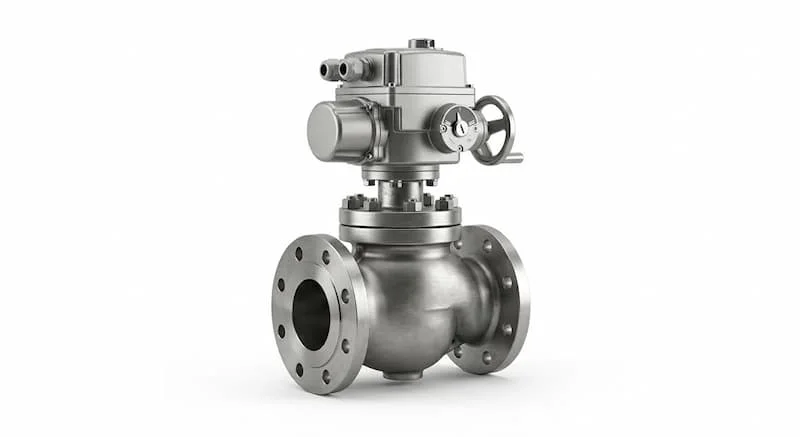

Van hơi điện là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu một cách đơn giản nhất, van nước hơi điện là sự kết hợp giữa một thân van cơ học chịu nhiệt và một bộ truyền động bằng điện (Electric Actuator). Thay vì dùng tay quay, thiết bị này sử dụng motor hoặc cuộn coil điện từ để tạo ra lực mô-men xoắn, tác động lên trục van nhằm kiểm soát dòng chảy của hơi nước.

• Chức năng chính: Điều khiển đóng/mở hoặc điều tiết lưu lượng hơi nước bão hòa (Saturated Steam) và hơi quá nhiệt (Superheated Steam).

• Cơ chế vận hành: Nhận tín hiệu điện (220V, 24V, hoặc 4-20mA) để thực hiện thao tác cơ khí.

Định nghĩa ngắn gọn: Van hơi điện là thiết bị tự động hóa chuyên dụng để kiểm soát dòng hơi nóng trong công nghiệp, thay thế hoàn toàn thao tác thủ công, giúp tối ưu hóa hiệu suất nhiệt và đảm bảo an toàn vận hành.

Nguyên lý hoạt động của van nước hơi điện

Bản chất của van nước hơi điện là quá trình chuyển đổi điện năng thành cơ năng. Khi chúng ta cấp nguồn điện vào bộ điều khiển (Actuator), motor bên trong sẽ bắt đầu quay. Thông qua một hệ thống hộp số giảm tốc để tăng mô-men xoắn, lực quay này được truyền đến trục van.

Tùy vào nhu cầu vận hành, van thường hoạt động theo 2 dạng chính:

1. Dạng ON/OFF (Đóng mở hoàn toàn): Van chỉ có hai trạng thái là mở hết hoặc đóng hết. Khi kết thúc hành trình, công tắc hành trình bên trong sẽ tự động ngắt điện motor để bảo vệ thiết bị.

2. Dạng Tuyến tính (Điều tiết): Van nhận tín hiệu điều khiển (thường là 4-20mA hoặc 0-10V). Motor sẽ quay một góc tương ứng để mở van ở các mức 20%, 50%, 80%... giúp kiểm soát chính xác nhiệt độ và áp suất phía sau van.

Nguyên lý này giúp loại bỏ hoàn toàn sai số do con người và cho phép tích hợp vào các hệ thống quản lý năng lượng thông minh.

Phân tích chuyên sâu cấu tạo van nước hơi điện

Một bộ van nước hơi điện tiêu chuẩn phục vụ cho ngành hơi nóng phải có cấu tạo đặc biệt để chống lại sự giãn nở nhiệt và áp suất cao.

1. Thân van (Valve Body)

Đây là phần tiếp xúc trực tiếp với hơi nóng. Vật liệu phổ biến nhất là Thép đúc (WCB) hoặc Inox 304/316. Các loại vật liệu này có khả năng chịu nhiệt độ lên đến 250°C hoặc cao hơn mà không bị biến dạng hay nứt vỡ.

2. Bộ điều khiển điện (Electric Actuator)

Được coi là "bộ não" của van, bao gồm:

• Motor điện: Động cơ chính tạo lực quay.

• Hộp số: Giảm tốc độ quay nhưng tăng lực kéo để thắng được áp suất hơi bên trong.

• Bảng mạch: Xử lý tín hiệu đầu vào và ngắt nguồn khi hoàn thành chu trình.

3. Gioăng làm kín (Seat & Seal)

Trong môi trường hơi, các loại gioăng cao su thông thường sẽ bị "nấu chín" chỉ sau vài giờ. Van hơi chuyên dụng bắt buộc phải dùng PTFE (Teflon) pha chì hoặc Graphite (than chì) để đảm bảo độ kín khít ở nhiệt độ cực cao.

Phân loại van điện phổ biến trên thị trường

Việc lựa chọn đúng kiểu thân van quyết định đến 70% độ bền của hệ thống. Dưới đây là các loại phổ biến:

• Van cầu điện (Electric Globe Valve): Đây là lựa chọn tối ưu nhất cho hơi nóng. Với cấu tạo hình chữ ngã, van cầu có khả năng chịu áp suất cực tốt và đặc biệt bền bỉ khi dùng để điều tiết lưu lượng hơi.

• Van bi điện (Electric Ball Valve): Thường dùng cho các đường ống nhỏ, áp suất thấp. Ưu điểm là đóng mở nhanh và lưu lượng đi qua không bị sụt áp.

• Van bướm điện (Electric Butterfly Valve): Thường dùng cho các đường ống hơi kích cỡ lớn (DN150 trở lên) để tiết kiệm chi phí và không gian lắp đặt.

Lời khuyên chuyên gia: Nếu hệ thống của bạn yêu cầu độ kín tuyệt đối và làm việc liên tục ở nhiệt độ cao, hãy luôn ưu tiên van cầu điện.

Các thông số kỹ thuật không thể bỏ qua

Khi đặt mua hoặc lập bảng tra thông số, bạn cần làm rõ các yếu tố sau:

1. Nhiệt độ làm việc: Đây là thông số sống còn. Hãy xác định xem hơi của bạn là hơi bão hòa (180°C) hay hơi quá nhiệt (>250°C).

2. Áp suất (PN): Thông thường là PN16, PN25 hoặc PN40.

3. Điện áp điều khiển: Phổ biến nhất là 220V AC (điện lưới) hoặc 24V DC (an toàn cho kỹ thuật).

4. Thời gian đóng mở: Van điện thường đóng mở chậm (từ 15-60 giây) để tránh hiện tượng "búa nước" gây vỡ ống.

So sánh van hơi điện với các loại van điều khiển khác

Tại sao không phải van điện nào cũng dùng được cho hơi?

Đây là lỗi phổ biến nhất khiến motor van điện bị cháy sau vài ngày sử dụng. Môi trường hơi nóng có những đặc điểm khắc nghiệt mà van nước điện không thể đáp ứng:

• Sự truyền nhiệt: Nhiệt độ từ thân van sẽ dẫn truyền lên trục và đi thẳng vào bộ Actuator. Nếu bộ điều khiển không có cổ nối dài (Yoke) để cách nhiệt, nhiệt độ cao sẽ làm nóng chảy bảng mạch và cháy cuộn dây motor.

• Áp suất lớn: Hơi nóng luôn đi kèm áp suất cao. Nếu thân van làm bằng đồng hoặc gang rẻ tiền, hiện tượng rỗ bề mặt sẽ xảy ra rất nhanh.

• Sự kẹt van: Các gioăng làm kín không chịu nhiệt sẽ bị nở ra hoặc nóng chảy, gây kẹt trục van, làm motor bị quá tải và cháy.

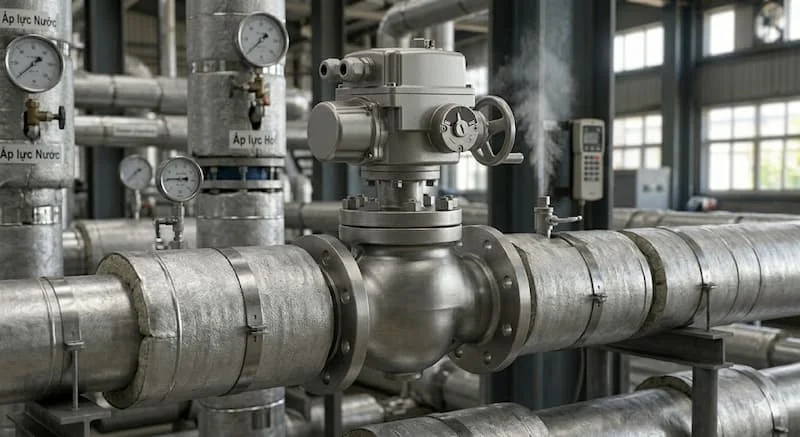

Ứng dụng thực tế của van nước hơi điện

Nhờ khả năng vận hành chính xác và an toàn, thiết bị này có mặt trong hầu hết các dây chuyền nhiệt:

• Nhà máy thực phẩm & giải khát: Điều khiển hơi nóng để tiệt trùng chai lọ, nấu thực phẩm trong nồi hơi.

• Hệ thống sấy công nghiệp: Nhà máy gỗ, dệt may cần giữ nhiệt độ buồng sấy ổn định bằng cách điều tiết van tuyến tính.

• Nồi hơi (Boiler): Tự động đóng ngắt đường hơi chính hoặc xả đáy lò hơi theo chu kỳ.

• Ngành giấy và bao bì: Cung cấp nhiệt cho các rulo sấy giấy.

Sai lầm thường gặp và cách phòng tránh

1. Dùng van nước điện cho hơi: Van nước thường dùng gioăng cao su EPDM (chịu tối đa 90°C). Khi dùng cho hơi 150°C, gioăng sẽ hỏng ngay lập tức gây rò rỉ.

2. Chọn van bi thay vì van cầu: Van bi đóng mở nhanh dễ gây sốc áp (búa nước) cho đường ống hơi. Với hơi, van cầu luôn là chân ái.

3. Lắp đặt sai hướng: Van hơi thường có mũi tên chỉ hướng dòng chảy trên thân. Nếu lắp ngược, áp suất hơi sẽ đẩy vào phía dưới đĩa van, khiến van không thể đóng kín hoặc gây rung lắc mạnh.

Checklist: 5 bước chọn van nước hơi điện đúng chuẩn

• [ ] Bước 1: Kiểm tra nhiệt độ thực tế của dòng hơi (Ví dụ: 180°C).

• [ ] Bước 2: Kiểm tra áp suất hệ thống (Ví dụ: 10 bar -> Chọn van PN16).

• [ ] Bước 3: Lựa chọn kiểu đóng mở: ON/OFF hay Tuyến tính 4-20mA?

• [ ] Bước 4: Xác định kiểu kết nối: Lắp ren (cho ống nhỏ) hay lắp bích (cho ống lớn).

• [ ] Bước 5: Chọn thương hiệu uy tín có đầy đủ CO/CQ và bảo hành Actuator từ 12 tháng.

Giải đáp thắc mắc (FAQ)

1. Van hơi điện có chịu được nhiệt độ bao nhiêu?

Tùy vào vật liệu, nhưng các dòng chuyên dụng thường chịu được từ 180°C đến 220°C. Với dòng cao cấp thân thép, nhiệt độ có thể lên tới 400°C.

2. Nên dùng van bi điện hay van cầu điện cho hơi?

Bạn nên dùng van cầu điện. Nó bền hơn, chịu nhiệt tốt hơn và khả năng điều tiết hơi chính xác hơn hẳn van bi.

3. Van điện 220V có an toàn khi dùng cho hơi không?

Có, nếu Actuator đạt tiêu chuẩn chống nước chống bụi IP67 và được lắp đặt ở nơi khô ráo, tránh rò rỉ hơi trực tiếp vào bộ điều khiển.

Kết luận

Việc đầu tư van nước hơi điện là bước đi tất yếu để hiện đại hóa nhà máy, nâng cao năng suất và đảm bảo an toàn tuyệt đối cho người lao động. Tuy nhiên, hãy nhớ rằng nhiệt độ là "kẻ thù" số một của thiết bị điện. Do đó, việc chọn đúng loại van cầu chịu nhiệt với bộ Actuator có tản nhiệt là yếu tố quyết định sự thành bại của hệ thống.
