304 stainless steel pipe fittings là gì?

304 stainless steel pipe fittings là gì? Trong cơ sở hạ tầng công nghiệp và thương mại, việc duy trì tính toàn vẹn kết cấu của hệ thống đường ống là yếu tố cốt lõi. Cho dù xử lý chất lỏng áp suất cao, hệ thống xử lý nước hay dây chuyền chế biến hóa chất, việc sử dụng các 304 stainless steel pipe fittings (phụ kiện ống thép không gỉ 304) đáng tin cậy là điều kiện tiên quyết để đảm bảo vận hành liền mạch.

Các linh kiện kém chất lượng thường dẫn đến rò rỉ, thất thoát áp suất nghiêm trọng và chi phí bảo trì tốn kém. Việc lựa chọn 304 stainless steel pipe fittings cao cấp sẽ đảm bảo độ bền vượt trội, khả năng chống ăn mòn mạnh mẽ và tuổi thọ lâu dài, bảo vệ khoản đầu tư của bạn khỏi những sự cố bất ngờ.

Tại sao phụ kiện ống thép không gỉ 304 lại được sử dụng rộng rãi?

Các hệ thống đường ống công nghiệp đòi hỏi những linh kiện có khả năng chịu đựng điều kiện vận hành khắc nghiệt mà không bị xuống cấp. Khi hệ thống sử dụng các linh kiện cấp thấp, doanh nghiệp phải đối mặt với rủi ro rò rỉ đột ngột, sụt áp nghiêm trọng và các chu kỳ bảo trì tốn kém, ngoài dự kiến.

304 stainless steel pipe fittings mang lại sự cân bằng tối ưu giữa độ bền kết cấu, khả năng chống ăn mòn ưu việt và tính vệ sinh cao. Nhờ những đặc tính linh hoạt này, các kỹ sư trên nhiều lĩnh vực luôn tin tưởng sử dụng chúng để cố định các mối nối ống, thay đổi hướng dòng chảy và duy trì môi trường làm việc an toàn, không rò rỉ.

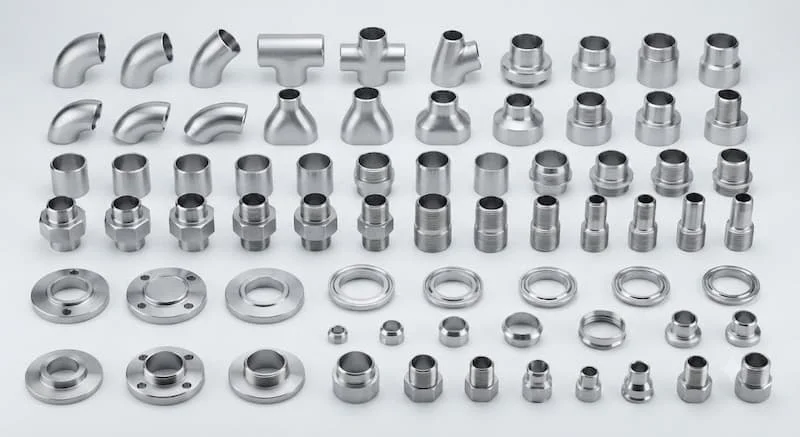

304 stainless steel pipe fittings là gì?

304 stainless steel pipe fittings là các linh kiện kết nối đường ống được sản xuất từ thép không gỉ ASTM 304. Chúng được sử dụng để kết nối, chuyển hướng, thu nhỏ, phân nhánh hoặc bịt kín đường ống, đồng thời mang lại khả năng chống ăn mòn tuyệt vời, độ bền cao và hiệu suất vệ sinh cho các hệ thống đường ống công nghiệp và thương mại.

Bên cạnh định nghĩa cốt lõi đó, các phụ kiện này được cấu thành từ hợp chất crom và niken chính xác, tạo ra một lớp màng thụ động bảo vệ chống lại quá trình oxy hóa. Vai trò chính của chúng là liên kết các đoạn ống liền mạch đồng thời quản lý động lực học chất lỏng. Các đặc trưng nổi bật bao gồm độ bền kéo cao, dễ gia công và độ tin cậy lâu dài trong điều kiện nhiệt độ dao động.

Phụ kiện ống inox hoạt động như thế nào?

Chức năng hoạt động của các phụ kiện đường ống vượt xa một liên kết đơn giản. Chúng quản lý động lực chất lỏng trên các hệ thống phức tạp thông qua nhiều tác vụ cơ học thiết yếu:

• Kết nối đường ống: Ghim chặt các đoạn ống thẳng lại với nhau một cách an toàn.

• Thay đổi hướng dòng chảy: Định tuyến chất lỏng vượt qua chướng ngại vật hoặc các góc cua một cách mượt mà.

• Chia hoặc gộp dòng chảy: Dẫn môi chất thành nhiều đường hoặc hợp nhất các dòng bằng tê và chữ thập.

• Thu nhỏ đường kính ống: Điều chỉnh vận tốc và áp suất dòng khi chuyển đổi giữa các kích thước ống khác nhau.

• Bịt kín đầu ống: Khóa chặt các đường ống không sử dụng.

• Duy trì áp suất và hiệu suất dòng: Giảm thiểu nhiễu loạn để bảo tồn năng lượng của toàn hệ thống.

Các loại phụ kiện ống thép không gỉ 304 phổ biến

Co ống (Elbow)

• Cấu trúc: Phụ kiện uốn cong với góc 45 độ hoặc 90 độ.

• Chức năng: Thay đổi trục hướng của đường ống.

• Ưu điểm: Giảm ma sát dòng chảy so với các khúc cua gấp.

• Ứng dụng: Hệ thống ống nước, nhà máy hóa chất và hệ thống HVAC.

Tê ống (Tee)

• Cấu trúc: Linh kiện hình chữ T với ba nhánh mở.

• Chức năng: Chia tách hoặc kết hợp các dòng chất lỏng.

• Ưu điểm: Phân phối lưu lượng đều đặn qua các tuyến ống.

• Ứng dụng: Mạng lưới phân phối nước và đường ống công nghệ.

Côn thu (Reducer)

• Cấu trúc: Khúc chuyển tiếp hình nón, dạng đồng tâm hoặc lệch tâm.

• Chức năng: Kết nối các ống có đường kính khác nhau.

• Ưu điểm: Quản lý chuyển đổi áp suất mượt mà, tránh sốc đột ngột.

• Applications: Đầu hút máy bơm và tuyến cung cấp chất lỏng chính.

Măng xông (Coupling)

• Cấu trúc: Ống nối hình trụ ngắn.

• Chức năng: Nối hai ống có cùng đường kính trên một đường thẳng.

• Ưu điểm: Tạo ra mối nối vĩnh viễn, cực kỳ an toàn.

• Ứng dụng: Bảo trì và mở rộng đường ống công nghiệp tổng quát.

Giắc co (Union)

• Cấu trúc: Cụm ba mảnh gồm đai ốc, đầu cái và đầu đực.

• Chức năng: Cho phép tháo rời ống dễ dàng mà không cần cắt.

• Ưu điểm: Hợp lý hóa việc bảo trì và thay thế linh kiện trong tương lai.

• Ứng dụng: Kết nối thiết bị và các khu vực không gian hẹp.

Côn ren ngắn (Nipple)

• Cấu trúc: Đoạn ống ngắn có ren ngoài ở cả hai đầu.

• Chức năng: Kéo dài đường ống hoặc kết nối các phụ kiện ren trong khác.

• Ưu điểm: Linh hoạt và đơn giản khi lắp đặt.

• Ứng dụng: Kết nối thiết bị đo đạc và đường ống tiện ích.

Nắp bịt (Cap)

• Cấu trúc: Phụ kiện dạng chén bịt kín đầu.

• Chức năng: Niêm phong phần cuối của đường ống.

• Ưu điểm: Đóng kín vĩnh viễn, chống rò rỉ.

• Ứng dụng: Các đường ống cụt và điểm chờ mở rộng trong tương lai.

Mặt bích (Flange)

• Cấu trúc: Vòng đệm được hàn hoặc ren vào đầu ống.

• Chức năng: Bu lông siết các ống lại với nhau tạo mối nối cường độ cao.

• Ưu điểm: Đơn giản hóa việc tháo dỡ để kiểm tra hoặc vệ sinh.

• Ứng dụng: Nhà máy công nghiệp áp suất cao và máy móc hạng nặng.

Phụ kiện kẹp (Clamp fittings)

• Cấu trúc: Linh kiện đầu nối vi sinh tháo lắp nhanh.

• Chức năng: Kẹp chặt các ống vi sinh với nhau một cách an toàn.

• Ưu điểm: Cho phép lắp ráp nhanh chóng và làm kín siêu sạch.

• Ứng dụng: Dây chuyền chế biến thực phẩm, đồ uống và dược phẩm.

Vật liệu và tiêu chuẩn sản xuất

Tuân thủ các tiêu chuẩn quốc tế đảm bảo tính an toàn, sự đồng nhất về kích thước và khả năng tương thích áp suất trên toàn cầu:

• ASTM A403 WP304: Tiêu chuẩn kỹ thuật cho phụ kiện đường ống thép không gỉ austenit rèn.

• ASTM A182 F304: Tiêu chuẩn kỹ thuật cho mặt bích ống thép không gỉ rèn hoặc cán, phụ kiện rèn và van.

• ASME B16.9: Phụ kiện hàn đối đầu rèn sản xuất tại nhà máy.

• ASME B16.11: Phụ kiện rèn, hàn lồng (socket-weld) và ren.

• MSS SP-43: Phụ kiện hàn đối đầu thép không gỉ rèn.

• DIN / JIS: Tiêu chuẩn Châu Âu và Nhật Bản đảm bảo tính tương hoán toàn cầu và dung sai kích thước chính xác.

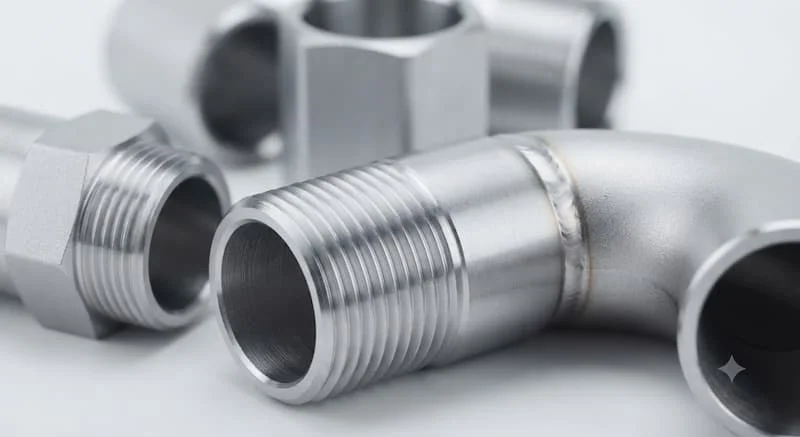

Thông số kỹ thuật

Các kỹ sư cần đánh giá một số thông số quan trọng khi lựa chọn linh kiện:

• Kích thước danh định (DN/NPS): Xác định khả năng tương thích với kích thước tiêu chuẩn của ống.

• Biểu đồ độ dày (Schedule): Biểu thị độ dày thành ống tương ứng với đường kính ngoài.

• Độ dày thành ống (Wall Thickness): Yếu tố quyết định trực tiếp giới hạn áp suất kết cấu.

• Áp suất định mức (Pressure Rating): Áp suất vận hành cho phép tối đa (MAOP).

• Dải nhiệt độ (Temperature Range): Ngưỡng nhiệt của vật liệu và gioăng làm kín.

• Kiểu ren (Thread Type): NPT, BSPT hoặc BSPP cho các cụm lắp ren.

• Kiểu hàn (Weld Type): Cấu hình hàn đối đầu hoặc hàn lồng.

• Độ nhám bề mặt (Surface Finish): Xác định khả năng làm sạch và độ mượt mà của dòng chảy.

So sánh phụ kiện ống thép không gỉ 304, 316 và 201

• Khi nào nên chọn inox 304? Sử dụng khi ứng dụng yêu cầu khả năng chống ăn mòn đáng tin cậy, xử lý chất lỏng công nghiệp nói chung và tối ưu chi phí mà không tiếp xúc với hóa chất quá khắc nghiệt.

• Khi nào nên dùng inox 316? Lựa chọn khi xử lý môi trường biển, axit có tính ăn mòn cao hoặc hóa chất dược phẩm mạnh nhờ thành phần molypden của nó.

• Khi nào inox 201 là đủ? Chỉ chọn cho các ứng dụng kết cấu khô hoặc trang trí trong nhà, nơi hoàn toàn không có độ ẩm và tác nhân gây ăn mòn.

Tại sao thép không gỉ 304 là vật liệu phổ biến nhất?

304 stainless steel pipe fittings vẫn là tiêu chuẩn ngành vì chúng tạo ra sự cân bằng tối ưu giữa hiệu suất và giá thành. Thành phần cân bằng với khoảng 18% crom và 8% niken mang lại khả năng chống oxy hóa khí quyển, axit hữu cơ và sản phẩm thực phẩm tuyệt vời.

Hơn nữa, vật liệu này dễ dàng định hình, hàn và có bề mặt nhẵn, hợp vệ sinh, ngăn chặn sự tích tụ vi khuẩn. Sự linh hoạt này biến nó thành lựa chọn tiết kiệm chi phí và đáng tin cậy nhất cho phần lớn các mạng lưới đường ống thương mại và công nghiệp.

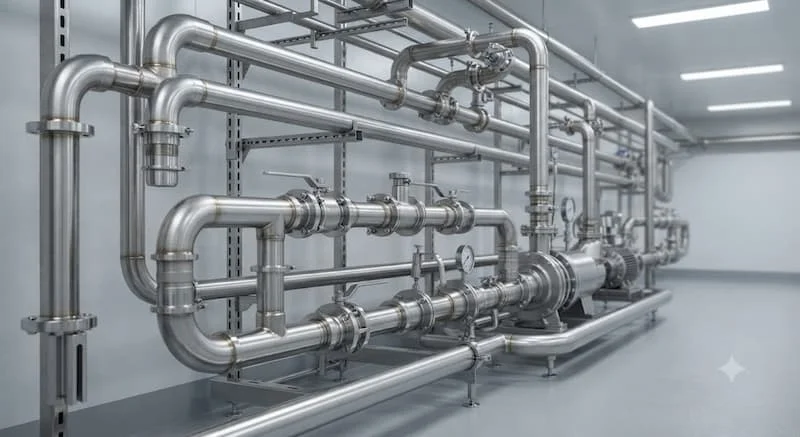

Ứng dụng thực tế của phụ kiện ống thép không gỉ 304

Các linh kiện đa năng này đóng vai trò trọng yếu trong vô số lĩnh vực:

• Chế biến thực phẩm: Đảm bảo quá trình truyền dẫn vô trùng sữa, nước trái cây và thực phẩm.

• Đồ uống: Duy trì dòng chảy vệ sinh trong các nhà máy sản xuất bia và nước giải khát.

• Dược phẩm: Cung cấp nước tinh khiết và dung dịch hoạt chất.

• Hóa chất: Vận chuyển axit nhẹ, dung môi và chất phản ứng công nghiệp.

• Xử lý nước: Chống oxy hóa và đóng cặn trong xử lý nước đô thị.

• HVAC: Quản lý vòng tuần hoàn nước nóng và nước lạnh hiệu quả.

• Dầu khí: Quản lý các tuyến tiện ích và phụ trợ.

• Hàng hải: Xử lý hệ thống nước ngọt và tiện ích trên boong tàu.

• Nhà máy điện: Hỗ trợ vòng nước làm mát và dịch vụ phụ trợ.

• Sản xuất chung: Cung cấp khí nén và dây chuyền tự động hóa nhà máy.

Những sai lầm phổ biến khi lựa chọn phụ kiện ống

Phòng ngừa thời gian dừng hệ thống bắt đầu bằng việc tránh các lỗi lựa chọn phổ biến sau:

• Sai loại phụ kiện: Dùng sai hình học gây tắc nghẽn dòng chảy và nhiễu loạn.

• Sai kích thước: Sự không tương thích gây lỗi lắp ráp ngay lập tức hoặc rò rỉ nghiêm trọng.

• Sai áp suất định mức: Các mức định mức thấp hơn yêu cầu có nguy cơ nổ tung dưới áp suất tăng vọt.

• Chọn phụ kiện ren thay vì hàn: Các mối nối ren có thể rò rỉ dưới rung động chu kỳ mạnh, trong khi hàn vẫn an toàn.

• Chọn vật liệu không phù hợp: Chọn các mác thấp như 201 cho môi trường ăn mòn dẫn đến hỏng hóc sớm.

• Bỏ qua tiêu chuẩn ngành: Các bộ phận không tuân thủ tiêu chuẩn sẽ trượt kiểm định và làm giảm an toàn hệ thống.

Giải pháp: Luôn đối chiếu áp suất vận hành, thành phần hóa học của chất lưu và tiêu chuẩn thiết kế quốc tế trước khi chốt danh sách mua sắm.

Hướng dẫn lựa chọn phụ kiện ống thép không gỉ 304 phù hợp

✓ Xác định ứng dụng: Xác định xem dịch vụ dành cho nước, hóa chất, hơi nước hay chế biến thực phẩm.

✓ Chọn loại phụ kiện: Lựa chọn co, tê hoặc côn thu dựa trên nhu cầu bố trí.

✓ Kiểm tra kích thước ống: Khớp kích thước ống danh nghĩa và đường kính ngoài chính xác.

✓ Kiểm tra áp suất định mức: Đảm bảo phụ kiện vượt thoải mái áp suất vận hành tối đa của hệ thống.

✓ Chọn phương pháp kết nối: Quyết định giữa hàn, ren hoặc mặt bích dựa trên nhu cầu bảo trì.

✓ Xem xét tiêu chuẩn áp dụng: Xác nhận tuân thủ các thông số kỹ thuật ASTM, ASME hoặc ISO.

✓ Xác nhận nhiệt độ vận hành: Xác thực giới hạn nhiệt của vật liệu.

✓ Xác minh chứng chỉ vật liệu: Yêu cầu báo cáo thử nghiệm nhà máy (MTR) xác nhận thành phần chuẩn mác 304.

Mẹo lắp đặt và bảo trì

• Kiểm tra phụ kiện trước khi lắp: Kiểm tra vết nứt bề mặt, lỗi đúc hoặc ren bị hỏng.

• Làm sạch đầu ống: Loại bỏ bavia, bụi bẩn, cặn và dầu mỡ trước khi kết nối.

• Lắp đặt theo tiêu chuẩn: Tuân thủ nghiêm ngặt quy trình hàn hoặc ren đã được phê duyệt.

• Siết đúng cách: Tránh siết quá chặt các kết nối ren để ngăn chặn hiện tượng gãy ứng suất.

• Thử áp suất: Thủy lực kiểm tra đường ống trước khi đưa vào vận hành.

• Kiểm tra định kỳ: Thường xuyên theo dõi các mối nối để phát hiện dấu hiệu rỉ nước, ăn mòn hoặc mỏi do rung động.

Câu hỏi thường gặp (FAQ)

304 stainless steel pipe fittings là gì?

Chúng là các linh kiện hợp kim chống ăn mòn được sử dụng để nối, chuyển hướng hoặc kết thúc các tuyến ống thép không gỉ một cách an toàn.

Thép không gỉ 304 có phù hợp để chế biến thực phẩm không?

Có, bề mặt không xốp, hợp vệ sinh của nó chống lại sự phát triển của vi khuẩn và chịu được các chất tẩy rửa tiêu chuẩn dùng trong nhà máy thực phẩm.

Sự khác biệt giữa phụ kiện 304 và 316 là gì?

Mác 316 chứa molypden giúp tăng cường khả năng chống clorua và ăn mòn biển, trong khi 304 xử lý hiệu quả các môi trường công nghiệp và thương mại thông thường với chi phí hợp lý.

Có thể sử dụng phụ kiện 304 ngoài trời không?

Có, lớp oxit crom chắc chắn của nó mang lại khả năng chống chịu thời tiết, mưa và độ ẩm vượt trội.

Phụ kiện ống thép không gỉ dùng được bao lâu?

Khi được thông số hóa và lắp đặt chính xác, chúng có thể kéo dài hàng thập kỷ, thường vượt qua cả tuổi thọ của mạng lưới đường ống tiêu chuẩn.

Kết luận

304 stainless steel pipe fittings mang lại sự cân bằng tuyệt vời giữa khả năng chống ăn mòn, độ bền và hiệu quả chi phí. Lựa chọn đúng loại phụ kiện, tiêu chuẩn và phương pháp kết nối giúp cải thiện độ tin cậy của hệ thống và giảm chi phí bảo trì. Tư vấn từ một nhà cung cấp uy tín đảm bảo các phụ kiện đáp ứng yêu cầu kỹ thuật và tiêu chuẩn ngành.
