Venturi filter là gì?

Venturi filter là gì? Trong các hệ thống kỹ thuật hiện đại, cặn bẩn và tạp chất luôn là nguyên nhân hàng đầu làm giảm hiệu suất của đường ống, gây mài mòn thiết bị và làm tăng chi phí vận hành. Các hệ thống công nghiệp ngày nay đòi hỏi những giải pháp lọc hiệu quả cao, tổn thất áp suất thấp và dễ dàng bảo trì để duy trì tính liên tục. Venturi Filter (lọc Venturi) chính là một trong những giải pháp công nghệ tiên tiến, ứng dụng hiệu ứng Venturi độc đáo nhằm tối ưu hóa dòng chảy, nâng cao hiệu quả lọc và bảo vệ tối đa cho toàn bộ hạ tầng đường ống của bạn.

Việc không đầu tư đúng giải pháp lọc hoặc chọn sai thiết bị có thể dẫn đến tình trạng sụt áp nghiêm trọng, tắc nghẽn đường ống và gián đoạn sản xuất tốn kém. Bài viết này sẽ phân tích chi tiết cấu trúc, nguyên lý cũng như cách lựa chọn lọc Venturi chuẩn xác nhất cho từng ứng dụng thực tế.

Vì sao lọc Venturi được sử dụng trong nhiều hệ thống lọc hiện đại?

Trong vận hành công nghiệp, sự suy giảm áp lực dòng chảy và các hạt cặn lơ lửng luôn là bài toán khó cho các kỹ sư thiết kế hệ thống. Nếu sử dụng các bộ lọc thông thường kém hiệu quả, năng lượng tiêu hao cho hệ thống bơm sẽ tăng lên đáng kể, đồng thời rủi ro rò rỉ hoặc hỏng hóc thiết bị hạ nguồn luôn tiềm ẩn.

Lọc Venturi giải quyết triệt để các bài toán này nhờ cơ chế thủy lực thông minh. Bằng cách tận dụng hiệu ứng thay đổi tiết diện dòng chảy, thiết bị giúp giảm thiểu tối đa tổn thất áp suất đồng thời giữ lại tạp chất hiệu quả. Việc lựa chọn một nhà cung cấp và thiết bị chuẩn kỹ thuật giúp doanh nghiệp tiết kiệm chi phí năng lượng, giảm tần suất bảo trì và tối ưu hóa tuổi thọ toàn bộ dây chuyền sản xuất.

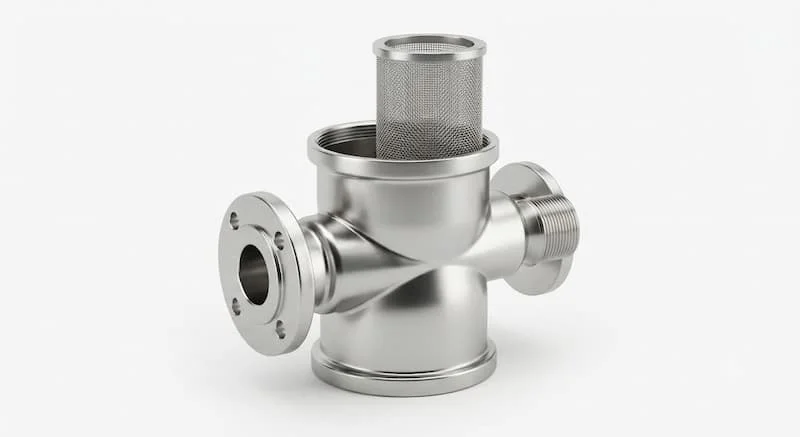

Venturi Filter là gì?

Venturi Filter là thiết bị lọc sử dụng nguyên lý Venturi (hiệu ứng giảm áp suất khi lưu chất đi qua đoạn ống thu hẹp) để tối ưu dòng chảy, hỗ trợ quá trình lọc và giảm tổn thất áp suất. Thiết bị được ứng dụng trong hệ thống xử lý nước, tưới tiêu, công nghiệp thực phẩm, hóa chất và nhiều lĩnh vực khác.

Bên cạnh định nghĩa cốt lõi trên, thiết bị này được thiết kế để kiểm soát vận tốc dòng chảy qua các vùng chuyển tiếp mượt mà. Vai trò chính của nó là vừa thực hiện quá trình tách lọc cơ học vừa duy trì năng lượng động học của dòng chất lỏng, giúp hệ thống vận hành ổn định mà không bị tụt áp quá mức.

Nguyên lý hoạt động của lọc Venturi

Quá trình vận hành của lọc Venturi dựa trên sự biến đổi áp suất và vận tốc của lưu chất theo định luật Bernoulli:

• Đầu vào: Lưu chất đi vào bộ lọc với vận tốc ban đầu và áp suất ổn định.

• Vùng thu hẹp (Venturi): Dòng chảy đi qua đoạn ống thắt lại, khiến vận tốc lưu chất tăng vọt và áp suất tĩnh giảm xuống.

• Hiệu ứng động lực: Sự thay đổi áp suất này giúp dòng chảy lướt qua phần tử lọc một cách trơn tru, hạn chế tối đa hiện tượng tạo xoáy gây cản trở.

• Tách lọc: Tạp chất lớn hơn kích thước tiêu chuẩn được giữ lại tại phần tử lọc bên trong buồng chứa.

• Đầu ra: Lưu chất sạch tiếp tục đi ra ngoài với tổn thất năng lượng cực thấp.

Lưu chất
  ↓
Đoạn Venturi
  ↓
Hiệu ứng Venturi
  ↓
Lọc tạp chất
  ↓
Lưu chất sạch

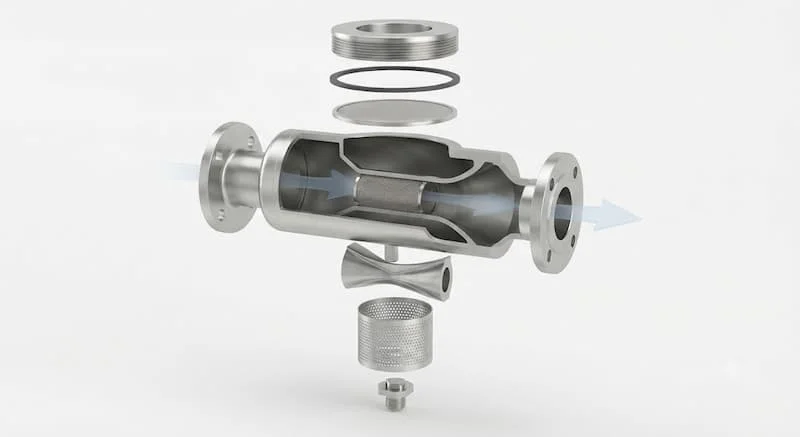

Cấu tạo của lọc Venturi

Thân bộ lọc

• Chức năng: Là lớp vỏ chịu lực chính, định hình cấu trúc và chứa toàn bộ dòng chất lỏng đi qua hệ thống.

Buồng Venturi

• Chức năng: Khu vực thu hẹp tiết diện, tạo ra hiệu ứng tăng vận tốc và giảm áp suất tĩnh để tối ưu hóa động lực dòng chảy.

Lưới lọc hoặc lõi lọc

• Chức năng: Thành phần cốt lõi giữ lại các hạt cặn, rác thải hoặc tạp chất rắn theo cấp độ lọc yêu cầu (tính bằng Mesh hoặc Micron).

Nắp bảo trì

• Chức năng: Cho phép kỹ thuật viên dễ dàng mở ra để kiểm tra, lấy phần tử lọc ra vệ sinh hoặc thay thế mà không cần tháo dỡ toàn bộ đường ống.

Cổng kết nối

• Chức năng: Điểm giao tiếp giữa thiết bị với hệ thống đường ống thông qua ren, mặt bích hoặc khớp nối nhanh.

Các loại lọc Venturi phổ biến

Phân loại theo vật liệu

• Inox 304: Phổ biến trong công nghiệp thực phẩm, xử lý nước nhờ khả năng chống gỉ sét tốt.

• Inox 316: Chuyên dụng cho môi trường hóa chất khắc nghiệt và môi trường biển có tính ăn mòn cao.

• Nhựa kỹ thuật (PVC, uPVC, PP): Giải pháp kinh tế, chịu hóa chất nhẹ, dùng nhiều trong tưới tiêu và xử lý nước dân dụng.

• Thép carbon: Dành cho các hệ thống công nghiệp nặng, áp suất cao.

Phân loại theo kiểu kết nối

• Ren (Threaded): Phù hợp với các đường ống kích thước nhỏ, dễ lắp đặt.

• Mặt bích (Flanged): Tiêu chuẩn cho các hệ thống đường ống lớn, áp suất cao, cần độ chắc chắn tuyệt đối.

• Clamp (Kẹp nhanh): Ưu tiên trong các ngành dược phẩm, thực phẩm vi sinh đòi hỏi tháo lắp nhanh chóng để vệ sinh.

Phân loại theo ứng dụng

• Được thiết kế riêng biệt cho ngành xử lý nước, nông nghiệp thông minh, dây chuyền thực phẩm, hóa chất và hệ thống điều hòa không khí HVAC.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, việc nắm rõ các thông số kỹ thuật là chìa khóa để đảm bảo hệ thống vận hành an toàn:

• Kích thước DN: Xác định đường kính danh định khớp với hệ thống ống.

• Lưu lượng (Flow rate): Khả năng xử lý thể tích lưu chất trong một đơn vị thời gian ($m^3/h$).

• Áp suất làm việc (Pressure): Giới hạn áp lực tối đa mà bộ lọc có thể chịu đựng mà không bị biến dạng.

• Nhiệt độ (Temperature): Ngưỡng nhiệt độ vận hành của lưu chất và gioăng làm kín.

• Mesh / Micron: Cấp độ lọc tinh, quyết định kích thước hạt cặn nhỏ nhất bị giữ lại.

• Vật liệu & Kiểu kết nối: Tương thích hóa học với lưu chất và tiêu chuẩn đường ống sẵn có.

So sánh Venturi Filter với các loại bộ lọc khác

• Khi nào nên chọn lọc Venturi? Khi hệ thống của bạn đòi hỏi lưu lượng lớn, yêu cầu tổn thất áp suất thấp để tiết kiệm năng lượng bơm và cần hiệu quả lọc ổn định trong thời gian dài.

• Khi nào nên dùng Y Strainer hoặc Cartridge Filter? Dùng Y Strainer cho các ứng dụng cơ bản, chi phí thấp; dùng Cartridge Filter khi cần lọc tinh các hạt siêu mịn trong dược phẩm hoặc nước uống tinh khiết.

Vì sao nguyên lý Venturi giúp tăng hiệu quả lọc?

Việc ứng dụng cơ học lưu chất vào thiết kế lọc mang lại những ưu thế vượt trội:

• Tăng vận tốc dòng chảy: Giúp đẩy nhanh quá trình truyền dẫn lưu chất qua vùng lọc.

• Giảm vùng dòng chảy rối: Thiết kế thu hẹp mượt mà triệt tiêu các góc chết sinh ra dòng xoáy gây hao hụt năng lượng.

• Giảm nguy cơ tắc nghẽn: Dòng chảy có định hướng tốt giúp cặn ít bị bám dính chặt vào thành lưới lọc.

• Hỗ trợ tự làm sạch: Một số thiết kế tối ưu giúp giảm thiểu tích tụ cặn bô-xít tại bầu lọc.

• Giảm tổn thất áp suất: Tiết kiệm điện năng đáng kể cho hệ thống bơm tổng thể.

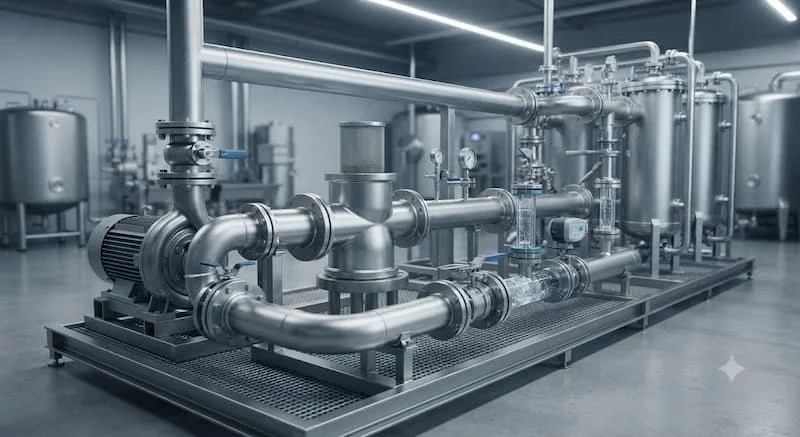

Lọc Venturi được sử dụng ở đâu?

Thiết bị này hiện diện trong vô số ngành công nghiệp đòi hỏi khắt khe về kỹ thuật:

• Xử lý nước & Hệ thống RO: Bảo vệ màng lọc RO đắt tiền khỏi các hạt lơ lửng.

• Tưới tiêu nông nghiệp: Lọc cát, cặn hữu ích trong các hệ thống tưới nhỏ giọt tự động quy mô lớn.

• Nhà máy thực phẩm & Đồ uống: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm nghiêm ngặt.

• Dược phẩm & Hóa chất: Lọc dung dịch đòi hỏi độ tinh khiết cao và vật liệu chống ăn mòn.

• Hệ thống HVAC & Làm mát: Ngăn chặn cặn bẩn làm nghẹt dàn ngưng tụ hoặc tháp giải nhiệt.

Những sai lầm thường gặp khi lựa chọn Lọc Venturi

• Chọn sai lưu lượng: Dẫn đến quá tải, làm tăng áp suất ngược và gây hỏng lưới lọc.

• Chọn sai cấp lọc Mesh/Micron: Lọc quá thô không sạch nước, hoặc lọc quá mịn gây tắc nghẽn liên tục.

• Không tính đến áp suất hệ thống: Dùng thiết bị có áp định mức thấp hơn áp lực bơm thực tế gây nguy cơ nổ vỡ.

• Chọn sai vật liệu: Dùng thân nhựa hoặc inox thông thường cho dung dịch hóa chất mạnh dẫn đến ăn mòn nhanh chóng.

• Không vệ sinh định kỳ: Bỏ quên việc xả cặn khiến lõi lọc bị nghẹt cứng, làm giảm hiệu suất toàn hệ thống.

Giải pháp: Luôn tham vấn kỹ thuật từ nhà cung cấp uy tín và tính toán kỹ lưỡng các thông số vận hành thực tế trước khi mua hàng.

Hướng dẫn lựa chọn lọc Venturi phù hợp

Quy trình chuẩn để chọn mua thiết bị gồm 8 bước: ✓ Xác định lưu chất: Nước sạch, nước thải, hóa chất hay thực phẩm?

✓ Chọn lưu lượng: Phù hợp với công suất tối đa của hệ thống bơm.

✓ Chọn cấp lọc Mesh/Micron: Dựa theo yêu cầu kỹ thuật của thiết bị hạ nguồn.

✓ Chọn vật liệu phù hợp: Inox 304, 316 hay nhựa kỹ thuật để chống ăn mòn.

✓ Kiểm tra áp suất: Đảm bảo áp suất chịu đựng cao hơn áp vận hành thực tế.

✓ Kiểm tra nhiệt độ: Phù hợp với dải nhiệt độ làm việc của dây chuyền.

✓ Chọn kiểu kết nối: Ren, mặt bích hay clamp.

✓ Kiểm tra tiêu chuẩn hệ thống: Đạt các tiêu chuẩn công nghiệp quốc tế.

Cách lắp đặt và bảo trì lọc Venturi

• Kiểm tra thiết bị: Đảm bảo không có nứt vỡ hay dị vật bên trong buồng lọc trước khi lắp.

• Lắp đúng chiều dòng chảy: Tuân thủ mũi tên chỉ hướng trên thân thiết bị để kích hoạt hiệu ứng Venturi chính xác.

• Kiểm tra độ kín: Siết chặt gioăng và bulong/ren để tránh rò rỉ lưu chất ra môi trường ngoài.

• Chạy thử hệ thống: Khởi động bơm từ từ, theo dõi áp suất trước và sau bộ lọc.

• Vệ sinh phần tử lọc định kỳ: Tháo nắp bảo trì để làm sạch lưới lọc khi thấy chênh lệch áp suất tăng cao.

• Thay thế khi cần thiết: Thay mới lưới lọc nếu phát hiện rách, biến dạng hoặc mòn thủng.

Câu hỏi thường gặp về Venturi Filter

Venturi Filter hoạt động theo nguyên lý nào?

Thiết bị hoạt động dựa trên nguyên lý Venturi, tạo ra sự thu hẹp tiết diện dòng chảy để tăng vận tốc, giảm áp suất tĩnh nhằm tối ưu hóa quá trình lọc và hạn chế tổn thất năng lượng.

Venturi Filter có phù hợp với hệ thống nước sạch không?

Có, đặc biệt thích hợp cho các hệ thống cấp nước quy mô lớn nhờ khả năng duy trì lưu lượng ổn định và tổn thất áp suất thấp.

Có thể sử dụng lọc Venturi cho hóa chất không?

Có, miễn là bạn lựa chọn đúng dòng sản phẩm làm từ vật liệu chống ăn mòn cao như Inox 316 hoặc nhựa kỹ thuật chuyên dụng.

Bao lâu nên vệ sinh lọc Venturi?

Thời gian vệ sinh phụ thuộc vào hàm lượng cặn trong lưu chất, thông thường nên kiểm tra định kỳ hàng tháng hoặc khi đồng hồ áp suất báo hiệu sự chênh lệch áp lớn.

Lọc Venturi khác gì so với Y Strainer?

Lọc Venturi tối ưu hóa động lực học dòng chảy tốt hơn nhờ cấu trúc thu hẹp giúp giảm sụt áp, trong khi Y Strainer là bộ lọc cặn dạng chữ Y truyền thống với cấu trúc đơn giản hơn.

Tổng kết

Lọc Venturi là giải pháp lọc hiệu quả nhờ ứng dụng nguyên lý Venturi, giúp tối ưu dòng chảy và giảm tổn thất áp suất. Việc lựa chọn đúng vật liệu, cấp lọc, kích thước và thông số kỹ thuật sẽ nâng cao hiệu quả vận hành và kéo dài tuổi thọ hệ thống. Nên tham khảo tư vấn kỹ thuật để lựa chọn thiết bị phù hợp với từng ứng dụng.
