Y Strainer Flanged là gì?

Y strainer flanged là gì? Trong các hệ thống đường ống công nghiệp quy mô lớn, cặn bẩn, rỉ sét và mạt hàn luôn tồn tại sẵn, có thể làm hỏng van, bơm và đồng hồ đo bất cứ lúc nào.

Với đường ống kích thước lớn và áp suất cao, kết nối mặt bích giúp tăng độ kín và khả năng chịu lực tối đa, điều mà các mối nối thông thường không thể đáp ứng được.

Chính vì thế, y strainer flanged (lọc chữ Y mặt bích) ra đời như một giải pháp lọc sơ cấp hiệu quả, giúp loại bỏ triệt để cặn bẩn và bảo vệ toàn bộ hệ thống cơ điện khỏi những sự cố tốn kém.

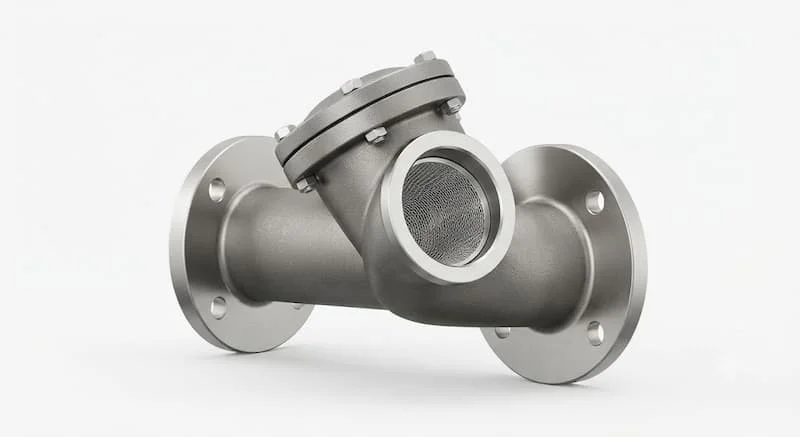

Y Strainer Flanged là gì?

Y Strainer Flanged là thiết bị lọc dạng chữ Y sử dụng kết nối mặt bích ở hai đầu để giữ lại cặn bẩn, rỉ sét và tạp chất trong đường ống. Thiết bị thường được lắp trước van, máy bơm hoặc đồng hồ đo nhằm bảo vệ thiết bị và duy trì lưu lượng ổn định.

Về cấu trúc, thiết bị sở hữu thân đúc chắc chắn với góc nghiêng đặc trưng chứa lưới lọc bên trong. Vai trò cốt lõi của lọc chữ Y mặt bích là đóng vai trò là trạm kiểm soát đầu nguồn, ngăn chặn dị vật trôi nổi làm kẹt cánh quạt máy bơm hoặc phá hủy đĩa van công nghiệp.

Nguyên lý hoạt động của lọc chữ Y mặt bích

Cơ chế vận hành của lọc chữ Y mặt bích dựa trên nguyên tắc sàng lọc cơ học qua dòng chảy:

• Lưu chất đi vào thân lọc: Dòng chất lỏng hoặc khí mang theo tạp chất di chuyển từ ống chính vào buồng chữ Y của thiết bị.

• Lưới inox giữ lại tạp chất: Các hạt rắn có kích thước lớn hơn mắt lưới bị chặn lại và rơi xuống bầu chứa cặn phía dưới.

• Lưu chất sạch tiếp tục đi qua: Dòng lưu chất sau khi lọc tiếp tục di chuyển thông suốt đến các thiết bị phía sau.

• Vệ sinh định kỳ: Cặn được vệ sinh định kỳ bằng cách tháo nắp lọc ở đáy chữ Y mà không cần cắt hàn đường ống.

Lưu chất ↓ Y Strainer ↓ Giữ cặn ↓ Lưu chất sạch

Cấu tạo của lọc chữ Y mặt bích

Để chịu được áp lực cao, lọc chữ Y mặt bích được cấu thành từ các bộ phận chịu lực chuyên dụng:

• Thân van: Khung chính đúc bằng gang, thép hoặc inox chịu áp lực chịu toàn bộ tải trọng hệ thống.

• Lưới lọc inox: Tấm lưới đan dạng hình trụ đục lỗ giữ vai trò sàng lọc chính.

• Nắp lọc: Mặt bích bịt kín phần bầu chứa cặn, cho phép tháo ra dễ dàng khi bảo dưỡng.

• Gioăng làm kín: Vòng đệm chịu nhiệt chống rò rỉ lưu chất ra môi trường ngoài.

• Hai đầu mặt bích: Kiểu kết nối bu lông chắc chắn đạt các tiêu chuẩn quốc tế.

Các loại lọc chữ Y mặt bích phổ biến hiện nay

Thị trường cung cấp nhiều dòng lọc chữ Y mặt bích phân loại theo các tiêu chí kỹ thuật:

Theo vật liệu chế tạo

• Gang & Gang dẻo: Giá thành kinh tế, chuyên dùng cho hệ thống nước sạch, PCCC.

• Thép carbon: Chịu lực và áp suất nhiệt độ cao, thích hợp cho ngành hơi nóng và dầu khí.

• Inox 304 / Inox 316: Kháng ăn mòn tuyệt vời, chuyên dùng cho hóa chất và thực phẩm.

Theo tiêu chuẩn mặt bích

• JIS 10K / 20K: Tiêu chuẩn thông dụng tại châu Á và các nhà máy Nhật Bản.

• ANSI Class 150 / 300: Tiêu chuẩn Mỹ chịu áp lực cao cho dầu khí và hóa chất.

• DIN PN16 / PN40: Tiêu chuẩn châu Âu phổ biến trong các dự án cơ điện công nghiệp.

Theo cấp lọc

• Sử dụng các hệ thống lưới từ Mesh 20, Mesh 40, Mesh 80 đến Mesh 100 tương ứng với kích thước lỗ lọc từ thô đến tinh.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, kỹ sư cần nắm rõ các thông số cốt lõi của lọc chữ Y mặt bích:

• Kích thước DN15–DN600: Dải đường kính đáp ứng từ ống nhỏ đến hệ thống đại công nghiệp.

• Áp suất làm việc (PN10, PN16, PN25, PN40): Ngưỡng chịu áp lực tối đa của thiết bị.

• Tiêu chuẩn mặt bích: ANSI, JIS, DIN hoặc BS đảm bảo lắp khớp hoàn hảo với hệ thống sẵn có.

• Nhiệt độ làm việc: Giới hạn chịu nhiệt của vật liệu thân và gioăng đệm.

• Chỉ số Mesh / Micron: Kích thước mắt lưới lọc cặn.

• Vật liệu thân và lưới: Đảm bảo tính tương thích hóa học với lưu chất.

So sánh Y Strainer Flanged với Y Strainer Ren

Việc đặt lên bàn cân hai kiểu kết nối giúp nhà thầu lựa chọn chính xác:

• Kết luận: Dùng kết nối mặt bích cho đường ống lớn, áp suất cao; dùng kết nối ren cho đường ống nhỏ gọn, tiết kiệm chi phí.

Vì sao nên chọn đúng tiêu chuẩn mặt bích?

Việc chọn sai tiêu chuẩn kết nối sẽ dẫn đến những hậu quả nghiêm trọng cho dự án:

• Tránh sai lệch kích thước: Đảm bảo các lỗ bu lông trùng khớp hoàn toàn, không phải khoét lỗ hay chế cháo cơ khí.

• Đảm bảo độ kín: Giúp gioăng đệm ép đều, ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất áp suất cao.

• Đồng bộ hệ thống: Duy trì tính chuyên nghiệp và tiêu chuẩn kỹ thuật chung cho toàn bộ nhà máy.

• Dễ bảo trì thay thế: Giúp việc tháo lắp định kỳ diễn ra nhanh chóng, không làm gián đoạn sản xuất.

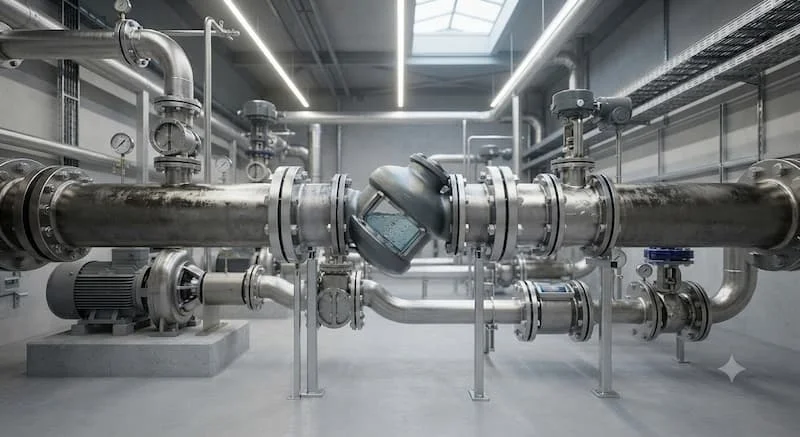

Lọc chữ Y mặt bích được sử dụng ở đâu?

Thiết bị hiện diện trong cấu trúc cốt lõi của vô số ngành nghề mũi nhọn:

• Xử lý nước & Cấp thoát nước: Bảo vệ máy bơm công suất lớn tại các trạm bơm đô thị.

• Nhà máy Nhiệt điện & Hệ thống Hơi: Lọc cặn đường ống hơi nóng áp lực cao.

• Hóa chất & Dầu khí: Chặn rác và tạp chất trong đường ống dẫn dầu thô, dung dịch ăn mòn.

• Hệ thống PCCC: Đảm bảo dòng nước cứu hỏa không bị kẹt rác tại van điều khiển.

• HVAC & Xi măng - Khai khoáng: Bảo vệ các dòng nước làm mát chiller và máy móc nặng.

Những sai lầm thường gặp khi lựa chọn lọc chữ Y mặt bích

Trong thực tế triển khai, kỹ sư thường dễ mắc phải một số lỗi cơ bản:

1. Chọn sai tiêu chuẩn mặt bích: Dùng bích JIS lắp nhầm vào hệ thống bích DIN gây lệch tâm, không siết được bu lông.

2. Chọn sai chỉ số Mesh: Dùng lưới quá thô không giữ được cặn nhỏ, hoặc dùng quá tinh gây tắc nghẽn liên tục.

3. Không tính đến áp suất nhiệt độ: Lắp bộ lọc gang PN16 vào hệ thống hơi nóng áp lực cao gây nứt vỡ thân van.

4. Lắp ngược chiều dòng chảy: Đặt sai hướng mũi tên làm cặn bẩn ép ngược làm rách lưới lọc.

Giải pháp khắc phục: Luôn kiểm tra kỹ bản vẽ kỹ thuật, yêu cầu CO/CQ nhà sản xuất và tuân thủ tuyệt đối chiều mũi tên hướng dòng chảy.

Hướng dẫn lựa chọn lọc chữ Y mặt bích phù hợp

Quy trình 8 bước chuyên gia giúp bạn chọn mua chính xác thiết bị:

• ✓ Xác định rõ tính chất lưu chất (nước, hơi, dầu, hóa chất).

• ✓ Lựa chọn vật liệu thân phù hợp (Gang, Thép, Inox).

• ✓ Chọn cấp lọc Mesh tương ứng với yêu cầu giữ cặn.

• ✓ Kiểm tra kỹ tiêu chuẩn mặt bích (JIS 10K, ANSI 150, DIN PN16...).

• ✓ Xác định kích thước danh định (DN) của đường ống.

• ✓ Kiểm tra áp suất vận hành tối đa của hệ thống.

• ✓ Xác định giới hạn nhiệt độ làm việc thực tế.

• ✓ Lựa chọn thương hiệu phân phối uy tín có bảo hành rõ ràng.

Cách lắp đặt và bảo trì

Quy trình thi công và bảo dưỡng chuẩn kỹ thuật gồm 6 bước:

• Bước 1 - Kiểm tra thiết bị: Đảm bảo y strainer flanged không bị nứt vỡ bích hay rách lưới lọc bên trong.

• Bước 2 - Lắp đúng chiều mũi tên dòng chảy: Quan sát ký hiệu đúc nổi trên thân van để đặt hướng hướng về thiết bị cần bảo vệ.

• Bước 3 - Siết bu lông đều tay: Dùng cờ lê siết các con ốc theo hình chéo góc để lực ép phân bổ đồng đều lên gioăng đệm.

• Bước 4 - Kiểm tra rò rỉ: Chạy thử áp lực thấp để kiểm tra độ kín khít tại các mặt bích kết nối.

• Bước 5 - Vệ sinh lưới lọc định kỳ: Tháo bu lông nắp bịt đáy, rút lưới inox ra xịt rửa sạch cặn bẩn theo lịch trình.

• Bước 6 - Thay gioăng khi cần: Thay mới vòng đệm làm kín nếu phát hiện dấu hiệu chai cứng hoặc rò rỉ hơi.

Câu hỏi thường gặp về Y Strainer Flanged

Y Strainer Flanged dùng để lọc gì?

Thiết bị chuyên dùng để giữ lại cặn bẩn, rỉ sét, mạt hàn và các tạp chất lơ lửng trong các hệ thống đường ống công nghiệp cỡ lớn.

Khi nào nên chọn kết nối mặt bích?

Hãy chọn kết nối mặt bích khi đường ống có kích thước từ DN50 trở lên hoặc hệ thống yêu cầu mức độ chịu áp lực cao, dễ dàng tháo lắp bảo trì định kỳ.

Mesh bao nhiêu là phù hợp?

Tùy thuộc vào yêu cầu của hệ thống. Thông thường Mesh 20 đến Mesh 40 dùng cho lọc thô nước thông thường, trong khi Mesh 80 đến Mesh 100 dùng cho các hệ thống đòi hỏi độ sạch cao hơn.

Inox 304 hay inox 316 nên chọn loại nào?

Chọn Inox 304 cho môi trường nước sạch và hóa chất thông thường. Chọn Inox 316 cho môi trường nước biển, hóa chất ăn mòn mạnh hoặc nhiệt độ khắc nghiệt.

Bao lâu nên vệ sinh lưới lọc?

Tùy thuộc vào lượng cặn bẩn thực tế của đường ống. Thông thường kỹ thuật viên nên kiểm tra và xả cặn định kỳ từ 1 đến 3 tháng một lần để đảm bảo lưu lượng dòng chảy.

Kết luận

Y Strainer Flanged khẳng định vị thế là giải pháp lọc hiệu quả cho hệ thống đường ống công nghiệp có lưu lượng lớn và áp suất cao. Việc lựa chọn đúng vật liệu, tiêu chuẩn mặt bích, cấp lọc và thông số kỹ thuật sẽ giúp tăng tuổi thọ thiết bị, giảm chi phí bảo trì và đảm bảo hệ thống vận hành ổn định.
