Bộ lọc inox là gì?

Bộ lọc inox là gì? Hầu hết các hệ thống nước, dầu, hơi và hóa chất trong các nhà máy hiện đại đều tồn tại các cặn bẩn, mạt hàn hoặc tạp chất lơ lửng trong quá trình vận hành.

Nếu không có thiết bị lọc bảo vệ, các van công nghiệp, máy bơm, đồng hồ đo áp suất và toàn bộ đường ống sẽ nhanh chóng đối mặt với tình trạng tắc nghẽn, mài mòn cơ học nặng nề hoặc hư hỏng nghiêm trọng.

Việc lắp đặt bộ lọc lnox giúp loại bỏ triệt để các tạp chất này, bảo vệ vững chắc cho các thiết bị đắt tiền phía sau và nâng cao hiệu quả vận hành ổn định cho toàn bộ hệ thống cơ điện.

Bộ lọc inox là gì?

Bộ lọc lnox là thiết bị dùng để giữ lại cặn bẩn, hạt rắn hoặc tạp chất trong dòng lưu chất bằng lưới lọc hoặc lõi lọc làm từ inox 304 hoặc inox 316. Thiết bị giúp bảo vệ hệ thống đường ống, van và máy bơm, đồng thời đảm bảo chất lượng lưu chất trong nhiều ngành công nghiệp.

Về cấu trúc, thiết bị này đóng vai trò là "chốt chặn" đầu nguồn quan trọng. Chức năng cốt lõi của bộ lọc lnox là sàng lọc dòng lưu chất, ngăn chặn dị vật xâm nhập vào buồng bơm, qua đó duy trì sự lưu thông thông suốt và bảo vệ tuổi thọ cho toàn bộ dây chuyền sản xuất.

Nguyên lý hoạt động của bộ lọc lnox

Cơ chế vận hành của bộ lọc lnox dựa trên nguyên tắc sàng lọc cơ học qua phần tử lọc chuyên dụng:

• Lưu chất đi vào thân lọc: Dòng chất lỏng hoặc khí mang theo tạp chất di chuyển từ đường ống chính vào buồng chứa của thiết bị.

• Lưới hoặc lõi lọc giữ lại cặn bẩn: Các hạt rắn có kích thước lớn hơn mắt lưới hoặc cấp lọc micron sẽ bị chặn lại hoàn toàn bên trong.

• Lưu chất sạch tiếp tục đi qua: Dòng lưu chất tinh khiết sau khi lọc tiếp tục di chuyển đến các thiết bị tiêu thụ phía sau.

• Vệ sinh định kỳ: Khi cặn bẩn tích tụ dày đặc gây cản trở dòng chảy, kỹ thuật viên cần tiến hành xả cặn hoặc thay thế phần tử lọc.

Lưu chất bẩn

↓

Bộ lọc lnox

↓

Giữ cặn

↓

Lưu chất sạch

Cấu tạo của bộ lọc lnox

Để đảm bảo khả năng chịu áp lực và độ bền bỉ, bộ lọc lnox được cấu thành từ các bộ phận chính sau:

• Thân lọc inox: Khung chính chịu áp lực của hệ thống, đúc nguyên khối hoặc hàn từ thép không gỉ.

• Lưới lọc/Lõi lọc: Thành phần cốt lõi quyết định cấp độ lọc tinh hay thô của thiết bị.

• Nắp lọc: Bộ phận có thể tháo rời để thuận tiện cho việc rút lõi lọc ra vệ sinh.

• Gioăng làm kín: Vòng đệm cao su hoặc PTFE ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường.

• Kết nối ren, mặt bích hoặc Clamp: Các kiểu đầu chờ giúp liên kết chắc chắn bộ lọc vào hệ thống đường ống.

Các loại bộ lọc inox phổ biến hiện nay

Thị trường cung cấp nhiều dòng bộ lọc inox đáp ứng các yêu cầu kỹ thuật đa dạng:

Y Strainer inox (Lọc chữ Y)

• Cấu tạo: Thân hình chữ Y nghiêng chứa lưới lọc dạng ống bên trong.

• Ưu điểm: Thiết kế nhỏ gọn, chi phí hợp lý, dễ tháo lắp vệ sinh.

• Hạn chế: Dung tích chứa cặn ở mức trung bình.

• Ứng dụng: Bảo vệ bơm, van giảm áp trong hệ thống cấp nước và công nghiệp chung.

Basket Filter inox (Lọc giỏ)

• Cấu tạo: Thân đứng lớn chứa giỏ lọc dạng trụ có quai xách.

• Ưu điểm: Chứa được lượng cặn bẩn cực lớn, lưu lượng dòng chảy cao.

• Hạn chế: Kích thước cồng kềnh, chiếm nhiều không gian lắp đặt.

• Ứng dụng: Nhà máy nước, hệ thống lọc dầu và xử lý nước thải công suất lớn.

T-type Filter (Lọc chữ T)

• Cấu trúc dòng chảy dạng chữ T tối ưu hóa áp suất, chuyên dùng cho các đường ống áp lực cao và lưu lượng lớn.

Duplex Filter (Lọc đôi)

• Tích hợp hai buồng lọc song song giúp hệ thống hoạt động liên tục 24/7 mà không cần ngắt dòng khi bảo trì.

Housing Filter inox (Lọc lõi)

• Sử dụng các lõi lọc tinh (cartridge) phục vụ các hệ thống lọc nước RO và hóa chất yêu cầu độ sạch cao.

Sanitary Filter inox (Lọc vi sinh)

• Bề mặt đánh bóng gương siêu mịn, chuyên dụng cho ngành thực phẩm, sữa và dược phẩm.

Vật liệu chế tạo bộ lọc inox

Sự lựa chọn vật liệu ảnh hưởng trực tiếp đến khả năng chống ăn mòn của bộ lọc inox:

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, kỹ sư cần nắm rõ các thông số cốt lõi của bộ lọc lnox:

• DN (Diameter Nominal): Kích thước đường kính danh định tương thích với ống.

• PN (Pressure Nominal): Áp suất làm việc tối đa mà bộ lọc chịu được (PN10, PN16, PN25...).

• Mesh & Micron: Chỉ số quy định cấp độ lọc thô hoặc lọc tinh của lưới/lõi lọc.

• Nhiệt độ vận hành: Giới hạn nhiệt độ chịu đựng của thân lọc và gioăng đệm.

• Kiểu kết nối: Nối ren, mặt bích tiêu chuẩn (JIS, DIN, ANSI) hoặc khớp nối Clamp.

• Lưu lượng danh định: Khả năng đáp ứng thể tích dòng chảy qua thiết bị trong một đơn vị thời gian.

So sánh các loại bộ lọc lnox

Việc đặt lên bàn cân các dòng sản phẩm giúp nhà thầu dễ dàng lựa chọn đúng thiết bị:

• Kết luận: Chọn Y Strainer cho không gian hẹp; chọn Basket Filter cho lưu lượng lớn; chọn Housing hoặc Sanitary Filter cho các ứng dụng lọc tinh và vi sinh khắt khe.

Vì sao nên sử dụng bộ lọc lnox thay cho vật liệu khác?

So với các dòng vật liệu truyền thống như bộ lọc nhựa, gang đúc hay thép carbon, bộ lọc lnox sở hữu những ưu thế vượt trội:

• Độ bền cơ học tuyệt hảo: Không bị giòn gãy dưới tác động của nhiệt độ hoặc áp suất biến động.

• Chống ăn mòn hoàn hảo: Hoạt động bền bỉ trong môi trường ẩm ướt, hóa chất mà không bị gỉ sét.

• Vệ sinh dễ dàng: Bề mặt trơn láng không bám cặn, đạt chuẩn an toàn vệ sinh cao.

• Chịu nhiệt độ cao: Vận hành ổn định trong các hệ thống hơi nóng công nghiệp.

• Chi phí vòng đời thấp: Dù đầu tư ban đầu cao hơn nhưng tiết kiệm tối đa chi phí sửa chữa, thay mới.

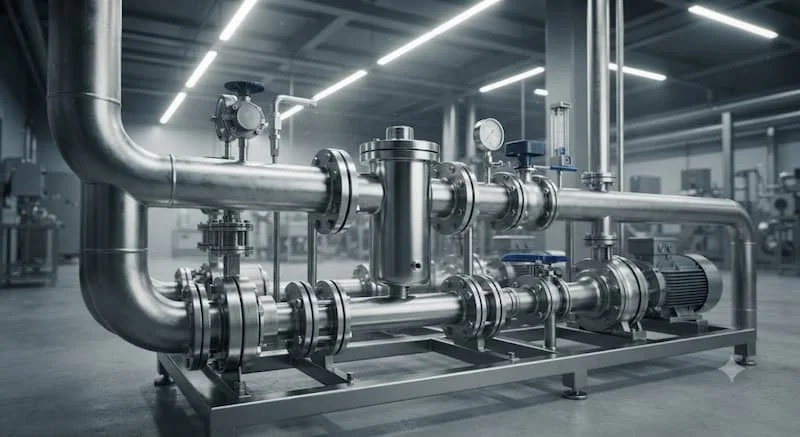

Bộ lọc inox được sử dụng trong những lĩnh vực nào?

Thiết bị hiện diện trong cấu trúc cốt lõi của vô số ngành nghề mũi nhọn:

• Xử lý nước & Nước thải: Lọc cặn bảo vệ bơm cấp nước sinh hoạt và hệ thống lọc RO.

• Ngành Thực phẩm & Đồ uống: Lọc dung dịch đường, sữa, bia, nước ngọt trước khi chiết rót.

• Dược phẩm & Hóa chất tinh khiết: Lọc dung dịch thuốc, hóa chất ăn mòn mạnh.

• Dầu khí & Hệ thống hơi: Lọc cặn đường ống dẫn dầu, hơi nóng nhiệt độ cao.

• Hệ thống HVAC & PCCC: Bảo vệ van điều khiển trong hệ thống điều hòa không khí và cứu hỏa.

• Nhà máy Điện: Lọc nước làm mát tua bin và các hệ thống phụ trợ nhà máy năng lượng.

Những sai lầm thường gặp khi chọn bộ lọc lnox

Trong thực tế triển khai dự án, kỹ sư thường dễ mắc phải một số lỗi cơ bản:

1. Chọn sai chỉ số Mesh hoặc Micron: Dùng lưới quá thô khiến cặn lọt qua, hoặc dùng quá mịn làm tắc nghẽn liên tục.

2. Chọn sai mác vật liệu: Dùng inox 304 cho môi trường axit hoặc nước biển thay vì mác 316.

3. Không tính đến áp suất và nhiệt độ: Dùng thiết bị có giới hạn PN thấp hơn áp lực thực tế của hệ thống.

4. Không vệ sinh định kỳ: Để cặn bẩn bám nghẹt hoàn toàn lưới lọc gây sụt áp nghiêm trọng.

Giải pháp khắc phục: Luôn khảo sát kỹ thông số môi trường làm việc, yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ và lập lịch bảo trì xả cặn định kỳ.

Hướng dẫn lựa chọn bộ lọc lnox phù hợp

Quy trình 9 bước chuẩn chuyên gia giúp bạn chọn mua chính xác thiết bị:

• ✓ Xác định rõ tính chất lưu chất (nước, dầu, hóa chất, hơi nóng).

• ✓ Lựa chọn dòng bộ lọc phù hợp (Y Strainer, Basket, Housing...).

• ✓ Chọn cấp lọc Mesh hoặc Micron tương ứng với yêu cầu sạch.

• ✓ Quyết định vật liệu inox 304 hay 316 dựa trên mức độ ăn mòn.

• ✓ Kiểm tra áp suất làm việc tối đa (PN) của hệ thống.

• ✓ Xác định giới hạn nhiệt độ vận hành thực tế.

• ✓ Chọn kiểu kết nối ren, mặt bích hay Clamp phù hợp đường ống.

• ✓ Tính toán lưu lượng dòng chảy để không bị sụt áp.

• ✓ Lựa chọn thương hiệu phân phối uy tín có dịch vụ hỗ trợ kỹ thuật tốt.

Cách lắp đặt và bảo trì bộ lọc lnox

Quy trình thi công và bảo dưỡng chuẩn kỹ thuật gồm 6 bước:

• Bước 1 - Kiểm tra thiết bị: Đảm bảo bộ lọc inox không bị móp méo hay lỗi ren trước khi lắp.

• Bước 2 - Lắp đúng chiều mũi tên dòng chảy: Quan sát ký hiệu hướng đi trên thân bộ lọc để lắp đặt chính xác.

• Bước 3 - Kiểm tra kín khít: Siết chặt bu lông mặt bích hoặc ren kết hợp băng tan để chống rò rỉ.

• Bước 4 - Vận hành thử: Cho dòng chảy đi qua với áp suất thấp để kiểm tra độ kín của toàn bộ mối nối.

• Bước 5 - Vệ sinh lưới lọc định kỳ: Tháo nắp bịt, rút lưới lọc ra xịt rửa sạch cặn bẩn theo lịch trình.

• Bước 6 - Thay thế khi cần thiết: Lập tức thay mới phần tử lọc nếu phát hiện lưới bị rách hoặc biến dạng.

Câu hỏi thường gặp về bộ lọc lnox

Bộ lọc lnox dùng để lọc những gì?

Thiết bị chuyên dùng để giữ lại các hạt cặn rắn, mạt hàn, rác thô và tạp chất lơ lửng trong các hệ thống đường ống dẫn nước, dầu, khí nén, hơi nóng và hóa chất.

Nên chọn inox 304 hay inox 316?

Hãy chọn inox 304 cho các hệ thống nước sạch, thực phẩm và công nghiệp thông thường. Hãy chọn inox 316 cho các môi trường có chứa hóa chất ăn mòn mạnh hoặc môi trường hơi muối biển.

Mesh và Micron khác nhau như thế nào?

Mesh là số lượng lỗ trên 1 inch chiều dài (dùng cho lưới đan thô), trong khi Micron ($\mu m$) là kích thước khoảng cách thực tế giữa các lỗ, dùng để chỉ định cấp độ lọc tinh vi và chính xác hơn.

Bao lâu cần vệ sinh bộ lọc inox?

Tần suất vệ sinh phụ thuộc vào lượng tạp chất thực tế trong đường ống. Thông thường, kỹ thuật viên nên kiểm tra và xả cặn định kỳ từ 1 đến 3 tháng một lần để đảm bảo lưu lượng dòng chảy.

Bộ lọc lnox có dùng cho hóa chất được không?

Có, hoàn toàn được nếu bạn lựa chọn đúng mác vật liệu chịu hóa chất chuyên dụng như Inox 316 kết hợp với gioăng làm kín bằng PTFE.

Kết luận

Bộ lọc lnox khẳng định vị thế là giải pháp quan trọng giúp bảo vệ hệ thống đường ống và nâng cao chất lượng lưu chất trong mọi nhà máy. Việc lựa chọn đúng loại bộ lọc, vật liệu và cấp lọc sẽ giúp tăng tuổi thọ thiết bị, giảm chi phí bảo trì và đảm bảo hiệu quả vận hành tối ưu.
