Y Strainer Threaded là gì?

Y strainer threaded là gì? Trong vận hành hệ thống đường ống, sự hiện diện của cặn bẩn, rỉ sét và tạp chất là kẻ thù thầm lặng nhưng cực kỳ nguy hiểm. Đối với các đường ống có kích thước từ nhỏ đến trung bình, chỉ một lượng nhỏ tạp chất cũng có thể gây kẹt van điều khiển, làm hỏng cánh máy bơm, gây sai số cho đồng hồ đo lưu lượng và làm giảm đáng kể tuổi thọ của thiết bị trao đổi nhiệt. Để bảo vệ toàn diện hệ thống, lọc y kết nối ren chính là giải pháp lọc cặn đơn giản nhưng mang lại hiệu quả vượt trội.

Với ưu điểm sử dụng kết nối ren, thiết bị này không chỉ giúp việc lắp đặt trở nên nhanh chóng mà còn tối ưu hóa chi phí và tạo sự thuận tiện tối đa trong công tác bảo trì định kỳ. Đây là sự lựa chọn thông minh cho các kỹ sư và nhà thầu muốn đảm bảo sự tinh khiết của lưu chất trong những không gian lắp đặt hạn chế.

Vì sao nên sử dụng lọc y kết nối ren trong hệ thống đường ống?

Khi thiết kế đường ống, việc chặn đứng tạp chất ngay từ đầu nguồn hoặc trước các thiết bị nhạy cảm là nguyên tắc vàng. Nếu bỏ qua bước này, các hư hỏng sẽ phát sinh liên tục, dẫn đến chi phí bảo trì tăng cao và gián đoạn sản xuất không đáng có.

Lọc y kết nối ren được thiết kế riêng biệt để xử lý vấn đề này cho các đường ống có kích thước nhỏ. Điểm mạnh cốt lõi của dòng sản phẩm này nằm ở kết nối ren – một giải pháp lắp đặt linh hoạt, giúp tiết kiệm thời gian thi công so với các loại lọc mặt bích cồng kềnh. Việc dễ dàng tháo lắp bằng các dụng cụ cầm tay thông dụng giúp quá trình làm sạch lưới lọc trở nên cực kỳ đơn giản, đảm bảo lưu lượng dòng chảy luôn được duy trì ở mức tối ưu nhất.

Kiến thức nền: Y Strainer Threaded là gì?

Y Strainer Threaded là gì?

Y Strainer Threaded là thiết bị lọc cơ học hình chữ Y sử dụng kiểu kết nối ren (threaded connection) để lắp trực tiếp vào đường ống. Thiết bị đóng vai trò như một bộ lọc tạp chất, giữ lại cát, rỉ sét, cặn bẩn và mạt kim loại trước khi lưu chất tiếp tục đi tới các thiết bị quan trọng như bơm, van hay thiết bị điều khiển. Đây là thiết bị không thể thiếu trong các hệ thống đòi hỏi độ sạch của lưu chất cao.

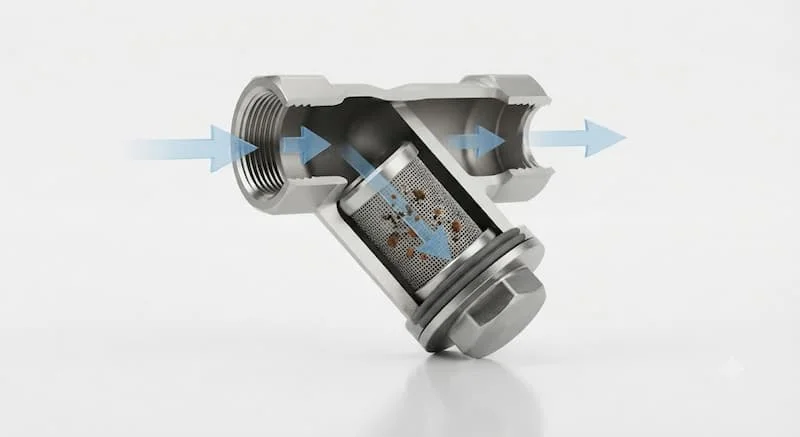

Nguyên lý hoạt động của lọc y kết nối ren

Nguyên lý vận hành của thiết bị dựa trên cơ chế chặn lọc cơ học:

1. Dòng chảy: Lưu chất mang theo tạp chất chảy từ đường ống vào trong thân lọc.

2. Sàng lọc: Khi đi qua lưới lọc inox bên trong thân chữ Y, các cặn bẩn có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại bầu lọc.

3. Lưu thông: Lưu chất đã qua lọc tiếp tục di chuyển ra ngoài để cung cấp cho hệ thống phía sau.

4. Vệ sinh: Khi thấy áp suất sau lọc giảm, người dùng chỉ cần tháo nắp lọc để lấy lưới ra vệ sinh hoặc thay mới.

Phân tích chuyên sâu

Cấu tạo của lọc y kết nối ren

Một bộ lọc y kết nối ren bao gồm các chi tiết chính được chế tạo từ các vật liệu chịu áp lực:

• Thân van: Thường làm từ đồng, inox 304/316 hoặc gang, được thiết kế hình chữ Y để giảm tối đa sự sụt giảm áp suất.

• Lưới lọc inox: Bộ phận chính để chặn cặn, có độ bền cao và không bị ăn mòn.

• Nắp lọc: Có thể tháo rời để tiếp cận lưới lọc bên trong.

• Gioăng làm kín: Đảm bảo không rò rỉ tại vị trí nắp bầu lọc.

• Kết nối ren: Các đầu ren trong hoặc ren ngoài giúp kết nối chắc chắn vào ống.

Các loại lọc y kết nối ren phổ biến

• Phân loại theo vật liệu: Brass (đồng) cho nước sạch, Stainless Steel (inox) cho thực phẩm/hóa chất, Cast Iron (gang) hoặc Carbon Steel (thép) cho hệ thống hơi nóng, khí nén.

• Phân loại theo chuẩn ren: Các tiêu chuẩn phổ biến bao gồm BSP, BSPT, NPT hoặc PT, giúp phù hợp với nhiều loại phụ kiện đường ống trên thị trường.

Bảng thông số kỹ thuật (Tham khảo)

Vì sao nên chọn lọc y kết nối ren?

Khác với lọc mặt bích, lọc y kết nối ren mang lại ưu thế tuyệt đối về sự gọn nhẹ. Thiết bị này giúp việc lắp đặt trong các không gian chật hẹp trở nên dễ dàng, giảm chi phí mua phụ kiện đi kèm và rút ngắn thời gian lắp đặt. Độ kín của ren khi được quấn băng tan đúng kỹ thuật là cực kỳ cao, đảm bảo an toàn tuyệt đối cho hệ thống áp suất trung bình.

So sánh lọc y kết nối ren và Flanged Y Strainer

Khuyến nghị: Nên dùng kiểu ren cho hệ thống dân dụng, tòa nhà, hoặc các phân đoạn ống nhỏ. Với đường ống công nghiệp cỡ lớn, loại mặt bích sẽ là lựa chọn phù hợp hơn.

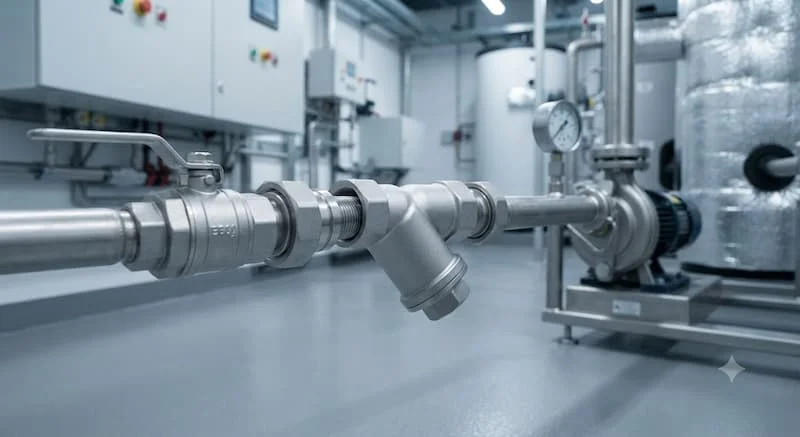

Ứng dụng thực tế

Thiết bị này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Cấp nước: Hệ thống nước sạch, nước nóng, cấp nước tòa nhà.

• HVAC/Chiller: Bảo vệ bộ trao đổi nhiệt khỏi cặn bẩn.

• Khí nén/Hơi: Loại bỏ tạp chất trong dòng hơi để bảo vệ van điện từ.

• Thực phẩm/Dược phẩm: Yêu cầu lưới lọc inox sạch sẽ để đảm bảo chất lượng sản phẩm.

Cảnh báo: Sai lầm phổ biến nhất là không dùng băng tan (keo làm kín) hoặc lắp đặt ngược chiều dòng chảy. Mũi tên chỉ hướng trên thân lọc y kết nối ren là hướng dẫn bắt buộc phải tuân thủ để lưới lọc phát huy đúng tác dụng.

Hướng dẫn: Cách lựa chọn và bảo dưỡng

Checklist lựa chọn

✓ Xác định lưu chất (nước, dầu, khí).

✓ Kiểm tra áp suất vận hành của hệ thống.

✓ Chọn đúng tiêu chuẩn ren (BSP hoặc NPT) để tránh lệch ren.

✓ Chọn kích thước mắt lưới phù hợp với độ sạch yêu cầu của thiết bị sau lọc.

✓ Ưu tiên thương hiệu có độ dày thân van tốt.

Hướng dẫn lắp đặt

1. Kiểm tra: Xác định hướng dòng chảy bằng ký hiệu mũi tên trên thân.

2. Quấn ren: Quấn băng tan (băng keo non) theo chiều kim đồng hồ quanh ren ngoài.

3. Siết ren: Siết chặt bằng cờ lê, tránh siết quá lực làm nứt thân.

4. Bảo trì: Vệ sinh lưới lọc định kỳ theo chu kỳ 3-6 tháng, hoặc ngay khi thấy áp suất giảm bất thường.

FAQ: Câu hỏi thường gặp

Y Strainer Threaded khác gì Flanged Y Strainer?

Điểm khác biệt chính là kiểu kết nối; loại ren dùng cho ống nhỏ, loại mặt bích dùng cho ống lớn.

Nên chọn ren BSP hay NPT?

Điều này phụ thuộc vào tiêu chuẩn hệ thống ống của bạn; cần kiểm tra thông số kỹ thuật hệ thống hiện hữu.

Có dùng cho hơi nóng được không?

Có, nếu bạn chọn đúng chất liệu thân là inox hoặc thép và gioăng chịu nhiệt.

Kết luận

Lọc y kết nối ren là giải pháp nhỏ gọn nhưng giữ vai trò trọng yếu trong việc bảo vệ hệ thống đường ống. Việc lựa chọn thiết bị chất lượng và lắp đặt đúng tiêu chuẩn ren sẽ giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí bảo trì lâu dài.
