Y lọc DN200 là gì?

Y lọc DN200 là gì? Trong các hệ thống đường ống công nghiệp có quy mô lớn với kích thước đường kính danh nghĩa DN200, lưu lượng chất lỏng hoặc khí đi qua thường rất cao. Điều này vô tình biến hệ thống thành môi trường thuận lợi để cuốn theo các loại cặn bẩn, cát, sỏi, mạt kim loại và tạp chất cứng. Nếu không có biện pháp ngăn chặn kịp thời, những "kẻ phá hoại" này sẽ trực tiếp gây ra hỏng hóc máy bơm, kẹt van điều khiển, làm giảm hiệu suất trao đổi nhiệt và gây sai số nghiêm trọng cho đồng hồ đo lưu lượng.

Việc lắp đặt một thiết bị y lọc DN 200 phù hợp không chỉ là giải pháp kỹ thuật đơn thuần mà còn là "tấm lá chắn" giúp bảo vệ toàn bộ cơ sở hạ tầng, tối ưu hóa chi phí vận hành và kéo dài tuổi thọ thiết bị. Dưới đây là những phân tích chuyên sâu giúp bạn hiểu rõ và lựa chọn giải pháp lọc hiệu quả nhất cho hệ thống của mình.

Vì sao hệ thống đường ống DN200 cần sử dụng Y lọc?

Với đường kính ống DN200, áp lực và lưu lượng dòng chảy là rất lớn. Các hạt cặn bẩn nhỏ nếu tồn tại trong môi trường này sẽ di chuyển với vận tốc cao, đóng vai trò như những viên đạn có thể phá hủy bề mặt kín của van hoặc làm hỏng cánh máy bơm chỉ trong thời gian ngắn.

Khi hệ thống vận hành liên tục, rác thải tích tụ là điều khó tránh khỏi từ quá trình hàn ống, ăn mòn kim loại hoặc tạp chất từ nguồn nước. Việc trang bị y lọc DN 200 giúp:

• Bảo vệ thiết bị đo: Ngăn ngừa tắc nghẽn đồng hồ đo lưu lượng, đảm bảo số liệu chính xác.

• Ngăn chặn gián đoạn: Giảm thiểu sự cố kẹt van điều khiển – điểm yếu chí mạng trong dây chuyền sản xuất tự động.

• Tối ưu hiệu suất: Loại bỏ cặn bẩn giúp bộ trao đổi nhiệt hoạt động đúng công suất thiết kế.

Kiến thức nền: Y lọc DN200 là gì?

Y lọc DN200 là gì?

Y lọc DN200 (tên tiếng Anh: Y Strainer) là thiết bị lọc cơ học được thiết kế đặc biệt cho các đường ống có kích thước danh nghĩa DN200 (tương đương đường kính ngoài khoảng 219mm). Thiết bị có cấu tạo hình chữ Y đặc trưng, cho phép lưu chất đi qua một lưới lọc bằng thép không gỉ, giúp giữ lại toàn bộ cặn bẩn, rỉ sét và tạp chất trước khi đi tới các thiết bị đắt tiền phía sau như máy bơm, van giảm áp hoặc van điện từ.

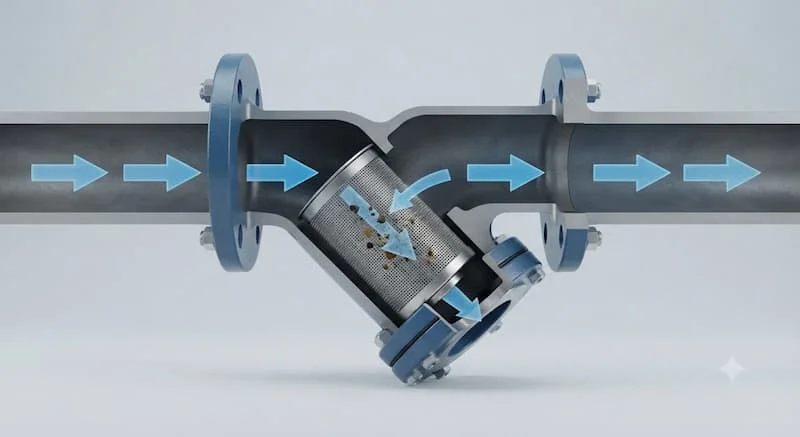

Nguyên lý hoạt động của Y lọc DN 200

Nguyên lý vận hành của thiết bị dựa trên cơ chế lọc cơ học đơn giản nhưng tối ưu:

1. Dòng chảy vào: Lưu chất mang theo tạp chất chảy từ đường ống chính vào trong thân Y lọc.

2. Quá trình lọc: Dòng chảy bị ép đi qua lưới lọc inox bên trong. Các hạt cặn bẩn có kích thước lớn hơn mắt lưới sẽ bị chặn lại và rơi xuống bầu lọc.

3. Lưu chất sạch: Lưu chất sau khi được làm sạch tiếp tục di chuyển đi qua các thiết bị tiếp theo trong hệ thống.

4. Vệ sinh định kỳ: Khi áp suất trước và sau lọc chênh lệch quá cao, người vận hành cần tháo nắp bầu lọc để lấy rác ra ngoài, giúp khôi phục lưu lượng bình thường.

Phân tích chuyên sâu

Cấu tạo của Y lọc DN 200

Một bộ y lọc DN 200 bao gồm các thành phần chính được gia công tỉ mỉ để chịu được áp suất cao:

• Thân van: Thường đúc bằng gang, inox hoặc thép đúc, đảm bảo độ cứng vững cho hệ thống.

• Lưới lọc inox: Đây là "trái tim" của thiết bị, có khả năng chống ăn mòn và chịu được áp lực dòng chảy lớn.

• Nắp lọc (Bầu lọc): Vị trí tháo rời để vệ sinh lưới lọc.

• Gioăng làm kín: Đảm bảo không xảy ra rò rỉ tại vị trí nắp bầu lọc.

• Kết nối mặt bích: Tiêu chuẩn hóa theo JIS, BS, DIN hoặc ANSI giúp việc lắp đặt vào hệ thống DN200 nhanh chóng và chắc chắn.

Các loại Y lọc DN 200 phổ biến

Người dùng có thể phân loại dựa trên vật liệu và tiêu chuẩn mặt bích để tương thích với hệ thống hiện hữu:

• Theo vật liệu: Y lọc gang DN200 (phổ biến cho nước sạch), Y lọc inox 304/316 DN200 (cho hóa chất, thực phẩm) và Y lọc thép carbon DN200 (cho hơi nóng, dầu).

• Theo tiêu chuẩn: Sản xuất theo chuẩn JIS 10K, BS PN16, ANSI 150LB, DIN PN16 để khớp với mặt bích của đường ống chính.

Thông số kỹ thuật của Y lọc DN 200 (Tham khảo)

So sánh Y lọc DN 200 bằng Gang, Inox và Thép

Gợi ý: Nên chọn Y lọc gang cho hệ thống cấp nước dân dụng, inox cho ngành thực phẩm/y tế và thép cho hệ thống lò hơi công nghiệp.

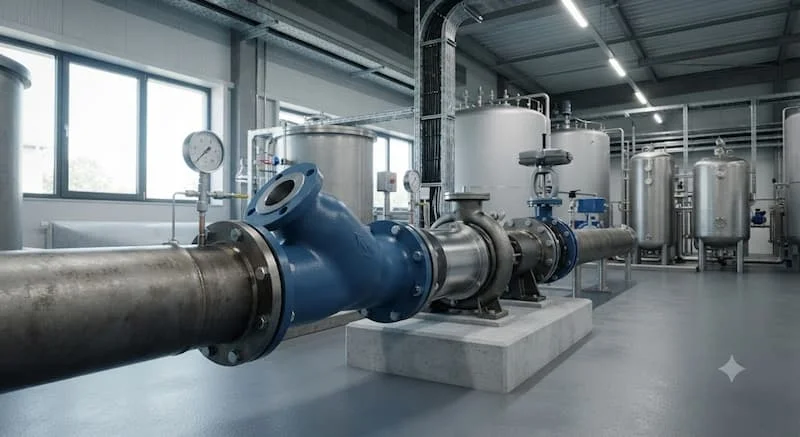

Ứng dụng thực tế

Y lọc DN 200 là thành phần thiết yếu trong hầu hết các hạ tầng công nghiệp hiện nay:

• Hệ thống nước: Nhà máy nước, cấp thoát nước đô thị.

• Công nghiệp nhiệt lạnh: Hệ thống HVAC, Chiller, giải nhiệt trung tâm.

• Công nghiệp nặng: Nhiệt điện, lọc dầu, sản xuất giấy.

• Ngành thực phẩm: Nhà máy sản xuất bia, sữa (sử dụng inox để đảm bảo vệ sinh).

Vị trí lắp đặt quan trọng: Thiết bị nên được đặt trước các vị trí có độ nhạy cao với rác thải như: trước máy bơm, trước van giảm áp, van điện từ và đồng hồ đo lưu lượng để đảm bảo các thiết bị này luôn vận hành ổn định.

Hướng dẫn / Checklist

Checklist lựa chọn Y lọc DN 200 phù hợp

✓ Xác định chính xác lưu chất (nước, hóa chất, hơi nóng).

✓ Kiểm tra áp suất vận hành tối đa của hệ thống.

✓ Chọn vật liệu thân phù hợp để tránh ăn mòn.

✓ Đối chiếu tiêu chuẩn mặt bích (JIS, DIN, ANSI) với đường ống hiện tại.

✓ Lựa chọn kích thước mắt lưới phù hợp (lưới càng nhỏ lọc càng sạch nhưng dễ tắc).

Hướng dẫn lắp đặt và bảo dưỡng

1. Lắp đặt: Kiểm tra mũi tên chỉ hướng dòng chảy trên thân van; đảm bảo lắp đúng hướng.

2. Siết mặt bích: Siết đều các bulông theo hình chéo để đảm bảo gioăng làm kín không bị lệch.

3. Vệ sinh: Thiết lập lịch trình vệ sinh lưới lọc định kỳ (3-6 tháng/lần tùy môi trường) để duy trì áp suất dòng chảy ổn định.

4. Kiểm tra: Sau khi lắp đặt, vận hành thử để kiểm tra rò rỉ tại vị trí nắp bầu lọc.

FAQ: Câu hỏi thường gặp

Y lọc DN200 có kích thước thực tế là bao nhiêu?

Kích thước danh nghĩa là 200mm, tuy nhiên đường kính ngoài của mặt bích thường theo chuẩn nên bạn cần cung cấp tiêu chuẩn cụ thể (JIS 10K, BS PN16...) để có số đo chính xác.

Bao lâu nên vệ sinh lưới lọc?

Phụ thuộc vào chất lượng lưu chất. Nếu hệ thống mới lắp đặt, hãy vệ sinh sớm sau 1 tháng để loại bỏ mạt sắt hàn, sau đó duy trì định kỳ 6 tháng.

Có thể lắp Y lọc DN 200 theo phương đứng không?

Có thể, nhưng lưu ý lắp bầu lọc hướng xuống dưới để cặn bẩn rơi vào bầu lọc và không chảy ngược vào đường ống.

Kết luận

Việc trang bị y lọc DN 200 không chỉ giúp bảo vệ các thiết bị giá trị mà còn đảm bảo hệ thống vận hành liên tục, không gián đoạn. Việc lựa chọn đúng vật liệu và tiêu chuẩn kỹ thuật đóng vai trò quyết định đến hiệu quả kinh tế dài hạn.
