Ren ngoài ren trong là gì?

Ren ngoài ren trong là gì? Trong quá trình thi công hoặc bảo trì hệ thống đường ống, chắc hẳn bạn đã từng gặp phải tình huống trớ trêu: vừa mua một chiếc van nước mới về nhưng loay hoay mãi không thể lắp vừa vào đường ống hiện hữu. Nguyên nhân phổ biến nhất không gì khác ngoài việc nhầm lẫn giữa ren ngoài và ren trong. Đây là lỗi kỹ thuật "kinh điển" khiến công việc đình trệ, tốn kém thời gian đổi trả và đôi khi gây rò rỉ nếu cố tình lắp ghép sai loại.

Việc hiểu rõ sự khác biệt giữa hai dạng kết nối này không chỉ là kiến thức cơ bản mà còn là kỹ năng thiết yếu để đảm bảo sự an toàn và hiệu quả cho toàn bộ hệ thống cấp nước hay khí nén. Vậy làm thế nào để phân biệt nhanh, lựa chọn chính xác và lắp đặt đúng kỹ thuật? Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia để giúp bạn làm chủ mọi phụ kiện ren.

Vì sao nhiều người nhầm lẫn giữa ren ngoài và ren trong?

Sự nhầm lẫn giữa ren ngoài và ren trong thường bắt nguồn từ việc chúng ta chưa nắm vững cấu tạo của từng phụ kiện. Thông thường, các thiết bị cơ khí đều có đầu kết nối được gia công bằng ren (đường xoắn ốc) để vặn khớp với nhau. Một bên là phần ren nằm ở mặt ngoài (như đầu ống), bên kia là phần ren nằm ở mặt trong (như lỗ vặn của van).

Khi chọn mua phụ kiện, nếu không xác định được thiết bị cần kết nối là ren gì, bạn rất dễ chọn sai loại, dẫn đến việc không thể lắp ráp hoặc gây rò rỉ lưu chất do khớp nối không tương thích. Trong các hệ thống công nghiệp đòi hỏi áp suất cao, việc chọn sai tiêu chuẩn ren không chỉ làm gián đoạn sản xuất mà còn tiềm ẩn nguy cơ nứt vỡ, gây lãng phí chi phí sửa chữa và thời gian vận hành.

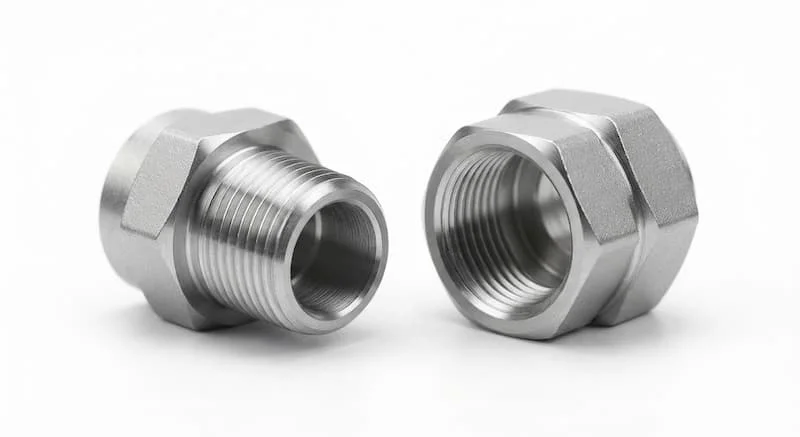

Ren ngoài ren trong là gì?

Ren ngoài ren trong là hai khái niệm cơ bản nhất trong kết nối cơ khí đường ống, giúp các thiết bị liên kết với nhau một cách chắc chắn và kín khít.

• Ren ngoài (External thread): Là phần ren được gia công trên bề mặt bên ngoài của một chi tiết (như đầu ống, đầu bulong, hoặc đầu khớp nối). Khi lắp đặt, phần ren ngoài sẽ được đưa vào bên trong lỗ của chi tiết đối ứng.

• Ren trong (Internal thread): Là phần ren được gia công bên trong lỗ hoặc lòng ống của phụ kiện/thiết bị (như lỗ vặn trên van, co, tê, hoặc các thiết bị đo). Ren trong có nhiệm vụ tiếp nhận phần ren ngoài để tạo ra sự ăn khớp về mặt cơ khí.

Nguyên lý kết nối giữa hai loại ren này dựa trên sự khớp nhau hoàn hảo của các bước ren. Khi vặn ren ngoài vào ren trong, các gờ ren sẽ nén chặt vào nhau, kết hợp cùng băng tan hoặc keo chuyên dụng để tạo ra một mối nối kín, có khả năng chịu áp suất mà không bị rò rỉ.

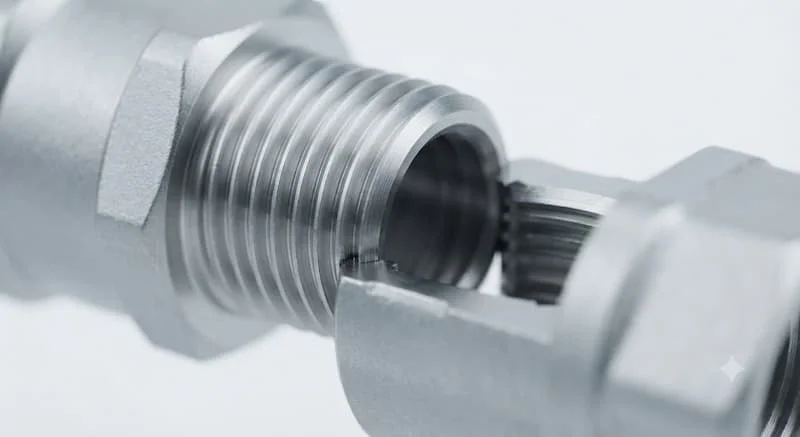

Phân tích chuyên sâu về cấu tạo và tiêu chuẩn ren

Cấu tạo và đặc điểm

• Ren ngoài: Thường được gia công trên các đầu nối, ống thép, van bi hoặc khớp nối nhanh. Ưu điểm là dễ dàng thao tác bằng cờ lê, dễ quan sát độ mòn để thay thế.

• Ren trong: Thường xuất hiện trên các thân van, các loại phụ kiện chia nhánh (tê, cút) hoặc các lỗ chờ thiết bị. Việc gia công ren trong khó hơn và việc kiểm tra chất lượng ren cũng đòi hỏi thiết bị chuyên dụng hơn so với ren ngoài.

Các tiêu chuẩn ren phổ biến

Trên thế giới hiện có nhiều tiêu chuẩn ren khác nhau, điều này giải thích tại sao cùng là ren nhưng đôi khi lắp không vừa:

• BSP/BSPT (Anh): Phổ biến nhất tại Việt Nam cho các loại ống nước và van.

• NPT (Mỹ): Thường gặp trong các thiết bị khí nén, máy móc nhập khẩu từ Mỹ.

• G Thread: Ren hệ Anh, không côn (không tự làm kín).

• Metric (Hệ mét): Thường ký hiệu bằng chữ M, đo bằng mm.

Cách đo kích thước ren

Để tránh nhầm lẫn, hãy sử dụng thước cặp (caliper) hoặc dưỡng ren để đo đường kính ngoài (với ren ngoài) hoặc đường kính trong (với ren trong). Lưu ý quy đổi hệ inch sang DN (đường kính danh định):

• DN15: ~21 mm (1/2")

• DN20: ~27 mm (3/4")

• DN25: ~34 mm (1")

• DN32: ~42 mm (1.1/4")

• DN40: ~49 mm (1.1/2")

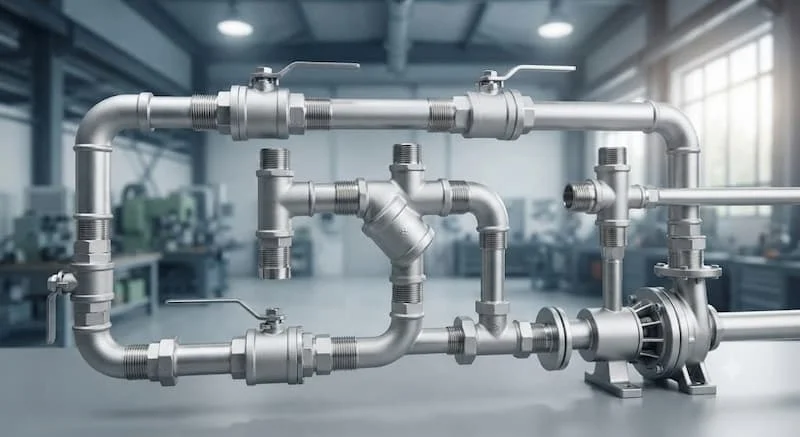

Ứng dụng thực tế và sai lầm thường gặp

Sự phối hợp giữa ren ngoài và ren trong có mặt trong hầu hết mọi thiết bị: từ van cổng, van bi, van một chiều, đồng hồ nước, máy bơm, đến các loại khớp nối nhanh, co, tê, cút. Tùy vào vị trí trong hệ thống mà nhà sản xuất sẽ thiết kế đầu ren phù hợp để đảm bảo tính tiện dụng cho người lắp đặt.

Những sai lầm thường gặp khi sử dụng ren

1. Nhầm lẫn tiêu chuẩn: Ví dụ, cố gắng vặn ren NPT vào ren BSP. Dù có thể vặn được vài vòng đầu nhưng về sau sẽ bị kẹt hoặc hỏng hóc ren.

2. Không dùng băng tan: Băng tan giúp làm kín các khoảng hở siêu nhỏ giữa các bước ren. Bỏ qua bước này, rò rỉ là điều khó tránh khỏi.

3. Xiết quá lực: Dùng cờ lê siết quá mạnh khiến ren bị biến dạng hoặc nứt phụ kiện.

4. Sai kích thước: Sử dụng đầu nối sai cỡ ren gây áp lực không đều tại mối nối.

Giải pháp: Hãy luôn kiểm tra kỹ ký hiệu tiêu chuẩn in trên thiết bị và dùng đúng dụng cụ vặn. Khi lắp đặt, nếu cảm thấy ren bị rít hoặc khó vặn, hãy dừng lại kiểm tra, không nên cố sức dùng lực.

Hướng dẫn lắp đặt đúng kỹ thuật

Để hệ thống vận hành bền bỉ, bạn cần tuân thủ các bước sau:

1. Làm sạch: Lau sạch bụi bẩn, dầu mỡ trên cả hai đầu ren.

2. Quấn băng tan: Quấn băng tan theo chiều kim đồng hồ (từ 10-15 vòng) xung quanh phần ren ngoài.

3. Kết nối: Dùng tay vặn khớp hai chi tiết với nhau đến khi cảm thấy chặt.

4. Xiết lực: Dùng cờ lê siết thêm 1/4 đến 1/2 vòng để đảm bảo kín khít. Không nên siết quá chặt làm biến dạng ren.

5. Kiểm tra: Mở áp lực nước từ từ và quan sát mối nối để đảm bảo không có giọt nước nào bị rò rỉ.

Lưu ý: Nếu sau khi lắp xong hệ thống vẫn bị rò, tuyệt đối không nên xiết thêm thật chặt vì có thể làm gãy ren. Hãy tháo ra, vệ sinh và quấn lại băng tan đúng cách.

FAQ - Câu hỏi thường gặp

1. Ren ngoài ren trong là gì?

Là hai phần của một mối ghép ren; ren ngoài nằm ở bề mặt ngoài, ren trong nằm ở mặt trong lỗ, giúp chúng ăn khớp để kết nối các chi tiết.

2. Làm sao để phân biệt nhanh?

Hãy nhìn vào vị trí ren: nếu phần ren lồi ra ngoài thì đó là ren ngoài; nếu ren nằm ẩn trong lòng lỗ thì đó là ren trong.

3. BSP và NPT có lắp chung được không?

Không nên. Dù có thể vặn vào một chút nhưng do góc côn và bước ren khác nhau, mối nối sẽ không bao giờ kín hoàn toàn và dễ làm hỏng ren của thiết bị.

4. Có cần quấn băng tan khi lắp ren không?

Đối với các loại ren ống nước phổ thông, băng tan (hoặc keo ren chuyên dụng) là bắt buộc để đảm bảo độ kín tuyệt đối.

Kết luận

Hiểu rõ cấu tạo và cách phân biệt ren ngoài và ren trong không chỉ giúp bạn tránh được những lỗi lắp đặt cơ bản mà còn là chìa khóa để xây dựng một hệ thống đường ống chuyên nghiệp, ổn định và bền bỉ. Việc chọn đúng tiêu chuẩn, đúng vật liệu và lắp đặt đúng kỹ thuật sẽ tiết kiệm cho bạn rất nhiều thời gian, chi phí bảo trì về sau.
