Y shaped strainer là gì?

Y shaped strainer là gì? Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc duy trì sự tinh khiết của lưu chất là yếu tố sống còn để bảo vệ cơ sở hạ tầng. Dù là nước, hơi nóng, dầu hay hóa chất, quá trình vận hành luôn tiềm ẩn nguy cơ xuất hiện các tạp chất như cát, rỉ sét, cặn bẩn từ mối hàn hoặc mạt kim loại. Nếu không được ngăn chặn kịp thời, những "kẻ phá hoại" này sẽ trực tiếp gây ra hỏng hóc máy bơm, kẹt cứng các van điều khiển, gây sai số cho đồng hồ lưu lượng và làm suy giảm hiệu suất trao đổi nhiệt nghiêm trọng.

Lọc y chính là giải pháp lọc cặn đơn giản, hiệu quả và đáng tin cậy nhất hiện nay. Với thiết kế đặc thù, thiết bị này không chỉ giúp loại bỏ tạp chất mà còn góp phần kéo dài tuổi thọ cho toàn bộ hệ thống, giúp doanh nghiệp tiết kiệm chi phí bảo trì và giảm thiểu thời gian dừng máy không mong muốn.

Vì sao lọc y là thiết bị không thể thiếu trong hệ thống đường ống?

Hệ thống đường ống được ví như mạch máu của một nhà máy. Khi tạp chất xâm nhập, hậu quả để lại thường rất đắt đỏ. Cặn bẩn không chỉ làm tăng áp suất ngược gây quá tải cho máy bơm mà còn tạo ra các điểm nghẽn, làm gián đoạn sản xuất.

Việc lắp đặt một lọc y ngay trước các thiết bị quan trọng như máy bơm, van giảm áp, van điện từ và đồng hồ đo là bước phòng ngừa tối ưu. Thiết bị này đóng vai trò như một chốt chặn cơ học, tách biệt hoàn toàn các chất gây hại khỏi dòng lưu chất sạch. Sự hiện diện của lọc y không chỉ giúp hệ thống vận hành trơn tru mà còn đảm bảo các thiết bị đắt tiền được bảo vệ an toàn khỏi các hư hỏng do tạp chất gây ra.

Kiến thức nền: Y Shaped Strainer là gì?

Y Shaped Strainer là gì?

Y Shaped Strainer là thiết bị lọc cơ học có thân dạng chữ Y, được thiết kế chuyên dụng để lắp đặt trên đường ống. Thiết bị đóng vai trò chủ chốt trong việc giữ lại cặn bẩn, rỉ sét, cát và các tạp chất cứng trong lưu chất trước khi chúng kịp đi vào các thiết bị nhạy cảm phía sau. Với cấu tạo thông minh, bộ lọc này cho phép dòng chảy đi qua lưới lọc một cách ổn định, trong khi vẫn đảm bảo hiệu quả tách lọc tạp chất tối đa.

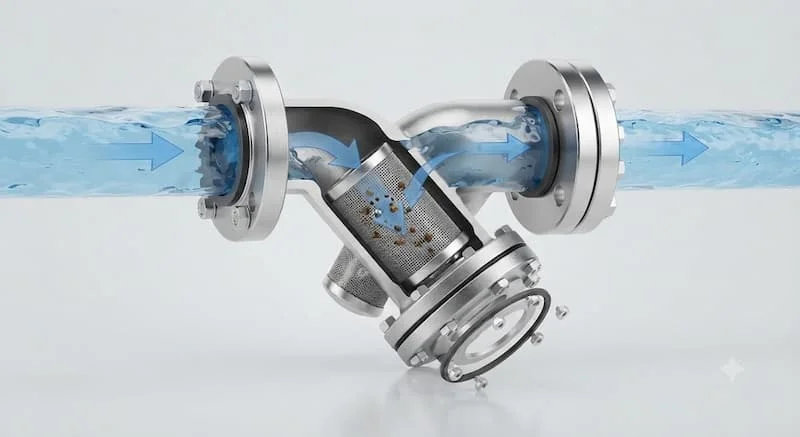

Nguyên lý hoạt động của lọc y

Nguyên lý vận hành của thiết bị dựa trên cơ chế lọc cơ học theo từng bước:

1. Dòng chảy đi vào: Lưu chất mang theo tạp chất tiến vào cổng vào của thân lọc.

2. Lọc cặn: Dòng lưu chất bị ép đi qua lưới lọc inox bên trong thân chữ Y. Các hạt cặn bẩn có kích thước lớn hơn mắt lưới sẽ bị chặn lại và rơi xuống bầu lọc.

3. Lưu thông sạch: Lưu chất sau khi được làm sạch tiếp tục chảy qua lưới và đi đến các thiết bị phía sau.

4. Vệ sinh: Khi cặn bẩn tích tụ quá nhiều làm giảm lưu lượng, người vận hành chỉ cần tháo nắp lọc, lấy lưới ra vệ sinh hoặc thay thế để khôi phục khả năng lọc.

Phân tích chuyên sâu

Cấu tạo của lọc y

Một bộ lọc y tiêu chuẩn bao gồm các bộ phận được gia công chính xác:

• Thân van: Thường đúc từ vật liệu bền như gang, inox hoặc thép, đảm bảo chịu được áp lực cao.

• Lưới lọc inox: Đây là "trái tim" của thiết bị, có độ bền và khả năng chống ăn mòn cực tốt.

• Nắp lọc: Vị trí tháo lắp để lấy lưới lọc ra vệ sinh, thường đi kèm gioăng làm kín.

• Gioăng (Gasket): Đảm bảo kín khít giữa nắp và thân, tránh rò rỉ.

• Đầu nối: Ren hoặc mặt bích, cho phép kết nối chắc chắn với đường ống.

Các loại lọc y phổ biến

Việc phân loại được dựa trên nhu cầu thực tế của từng hệ thống:

• Phân loại theo kết nối: Threaded (ren) cho hệ thống nhỏ, Flanged (mặt bích) cho đường ống lớn, hoặc Socket Weld/Butt Weld cho các hệ thống đòi hỏi độ kín tuyệt đối.

• Phân loại theo vật liệu: Stainless Steel (inox) cho môi trường ăn mòn/thực phẩm, Cast Iron/Ductile Iron (gang) cho nước, và Carbon Steel (thép) cho dầu hoặc hơi nóng.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn, cần chú ý đến các thông số then chốt như:

• Kích thước & áp suất: Phải phù hợp với đường ống (DN) và áp suất (PN/Class) của hệ thống.

• Vật liệu: Phải tương thích với lưu chất (nước, hóa chất, hơi).

• Mắt lưới (Mesh): Kích thước mắt lưới quyết định độ sạch của lưu chất đầu ra.

So sánh lọc y với Basket Strainer

Khuyến nghị: Nên dùng lọc y cho các hệ thống ống nhỏ, không gian hẹp; dùng Basket Strainer khi cần lọc lưu lượng lớn và ít phải vệ sinh.

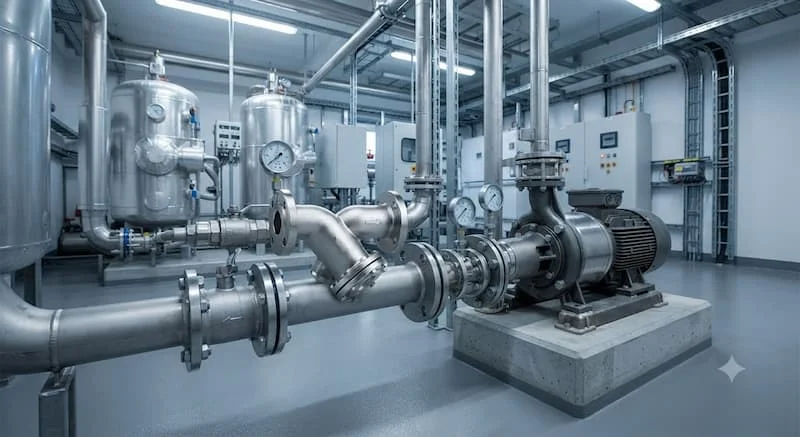

Ứng dụng thực tế

Lọc y được ứng dụng rộng khắp trong nhiều lĩnh vực:

• Cấp thoát nước & Xử lý nước: Ngăn rác bảo vệ máy bơm và đồng hồ.

• Hệ thống HVAC/Chiller: Đảm bảo bộ trao đổi nhiệt không bị tắc nghẽn.

• Công nghiệp hơi nóng & Dầu: Chịu nhiệt và áp suất cao, lọc cặn rỉ đường ống.

• Thực phẩm & Dược phẩm: Đảm bảo vệ sinh an toàn thực phẩm.

Vị trí lắp đặt lý tưởng: Luôn lắp trước máy bơm, van điều khiển, bộ trao đổi nhiệt và van điện từ để bảo vệ những "cơ quan" nhạy cảm nhất của toàn hệ thống.

Hướng dẫn / Checklist

Hướng dẫn lựa chọn lọc y

✓ Xác định chính xác loại lưu chất (nước, hóa chất, hơi).

✓ Kiểm tra áp suất và nhiệt độ tối đa của hệ thống.

✓ Chọn kích thước và tiêu chuẩn kết nối (JIS, ANSI, DIN, BS).

✓ Chọn vật liệu thân và lưới phù hợp với độ ăn mòn.

✓ Chọn kích thước mắt lưới theo yêu cầu kỹ thuật của thiết bị phía sau.

Hướng dẫn lắp đặt và bảo dưỡng

1. Hướng lắp: Kiểm tra mũi tên trên thân van, lắp đúng chiều dòng chảy.

2. Kết nối: Siết ren hoặc bulông mặt bích đúng lực, đảm bảo không rò rỉ.

3. Bảo trì: Lập lịch vệ sinh lưới lọc định kỳ (3-6 tháng/lần) tùy vào mức độ sạch của lưu chất.

4. Kiểm tra: Thay gioăng nếu có dấu hiệu nứt hoặc chai cứng sau mỗi lần tháo nắp.

FAQ: Câu hỏi thường gặp

Y Shaped Strainer khác Y Strainer thế nào?

Đây chỉ là tên gọi khác nhau của cùng một loại thiết bị có thân dạng chữ Y.

Bao lâu nên vệ sinh lưới lọc?

Nên vệ sinh định kỳ 3-6 tháng, hoặc ngay khi áp suất hệ thống giảm.

Nên chọn inox hay gang?

Inox tốt cho thực phẩm/hóa chất; gang/thép phù hợp với nước và hơi nóng công nghiệp.

Kết luận

Lọc y đóng vai trò không thể thay thế trong việc bảo vệ sự toàn vẹn của hệ thống đường ống. Việc hiểu rõ về cấu tạo, ứng dụng và lựa chọn đúng sản phẩm không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu hóa chi phí vận hành lâu dài.
