Y lọc D50 là gì?

Y lọc D50 là gì? Trong các hệ thống đường ống công nghiệp và dân dụng, kích thước D50 (tương đương DN50) là một trong những chuẩn mực phổ biến nhất, thường xuất hiện trong các hệ thống cấp nước, điều hòa không khí (HVAC), phòng cháy chữa cháy (PCCC) và dây chuyền sản xuất. Tuy nhiên, sự tồn tại của tạp chất, rỉ sét và cặn bẩn trong lưu chất luôn là mối đe dọa thường trực đối với độ bền của thiết bị.

Nếu không được loại bỏ kịp thời, những "kẻ phá hoại" vô hình này có thể dẫn đến hậu quả nghiêm trọng: làm kẹt van, hỏng cánh máy bơm, gây tắc nghẽn đồng hồ lưu lượng và làm suy giảm đáng kể hiệu suất trao đổi nhiệt. Việc lắp đặt một thiết bị Y lọc D 50 phù hợp chính là giải pháp kinh tế và kỹ thuật tối ưu, giúp bảo vệ toàn diện hệ thống với chi phí đầu tư thấp nhưng mang lại giá trị vận hành lâu dài.

Kiến thức nền: Y lọc D50 là gì?

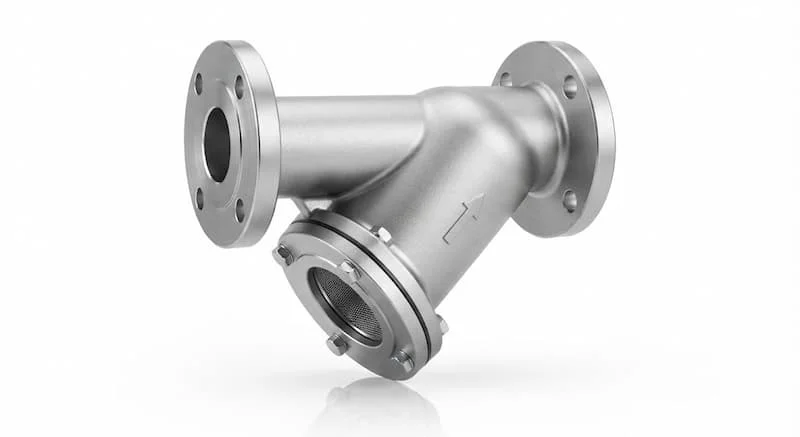

Y lọc D50 là gì?

Y lọc D 50 (còn gọi là lọc chữ Y) là thiết bị lọc cơ học có thân hình chữ Y với kích thước kết nối là D50 (tương đương với DN50, đường kính danh nghĩa khoảng 50 mm). Thiết bị được lắp đặt trực tiếp trên đường ống để giữ lại cặn bẩn, cát, rỉ sét và các mảnh vụn tạp chất trước khi lưu chất đi qua các thiết bị nhạy cảm như máy bơm, van điều khiển hoặc bộ trao đổi nhiệt. Đây là phụ kiện không thể thiếu trong mọi hệ thống yêu cầu độ sạch của lưu chất để vận hành an toàn.

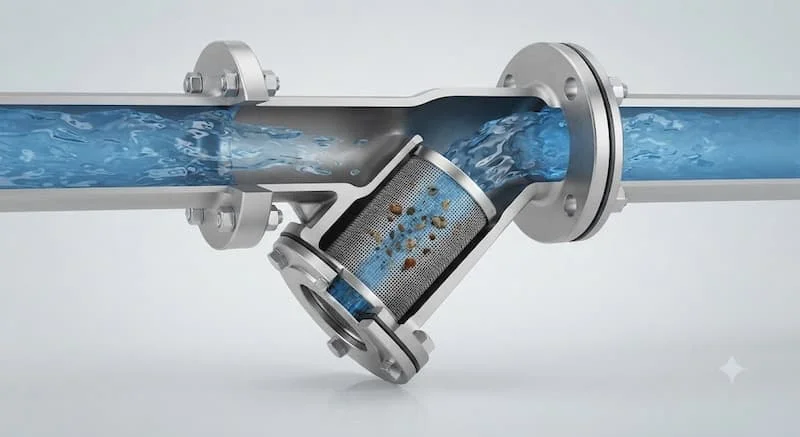

Nguyên lý hoạt động của Y lọc D 50

Nguyên lý của Y lọc D 50 dựa trên sự chênh lệch áp suất và cơ chế lọc cơ học:

1. Dòng lưu chất đi vào: Khi lưu chất đi qua cổng vào, nó được dẫn hướng trực tiếp vào lưới lọc đặt bên trong thân chữ Y.

2. Quá trình lọc: Lưới lọc inox sẽ ngăn chặn các tạp chất có kích thước lớn hơn mắt lưới, trong khi lưu chất sạch tiếp tục di chuyển ra cửa ra.

3. Vệ sinh: Khi cặn bẩn bám đầy lưới, áp suất sau lọc sẽ giảm. Người vận hành chỉ cần tháo nắp bầu lọc để lấy lưới ra vệ sinh và lắp lại, giúp hệ thống hoạt động ổn định trở lại.

Phân tích chuyên sâu

Cấu tạo của Y lọc D 50

Một bộ Y lọc D 50 chuẩn bao gồm các bộ phận phối hợp chặt chẽ:

• Thân van: Thiết kế vững chắc, chịu áp lực, thường có hình dạng chữ Y để giảm tối đa sự sụt giảm áp suất.

• Lưới lọc inox: Bộ phận chính để giữ lại cặn, được gia công tinh xảo, chịu được sự ăn mòn.

• Nắp lọc: Vị trí tháo mở để vệ sinh bầu lọc.

• Gioăng làm kín: Đảm bảo độ kín giữa thân và nắp, ngăn chặn rò rỉ.

• Kết nối: Gồm mặt bích, ren hoặc hàn, tùy thuộc vào môi trường sử dụng.

Các loại Y lọc D 50 phổ biến

• Vật liệu: Tùy vào môi trường, bạn có thể chọn Y lọc gang D50 (cho nước sạch), Y lọc inox 304/316 D50 (cho hóa chất, thực phẩm) hoặc Y lọc thép carbon/đồng D50 (cho hệ thống hơi, dầu).

• Kiểu kết nối: Kết nối mặt bích (phổ biến trong công nghiệp), kết nối ren (cho hệ thống nhỏ, dân dụng) hoặc kết nối hàn (cho hệ thống chịu áp suất cao).

Thông số kỹ thuật cần quan tâm

• Kích thước: DN50 (Phi 60mm).

• Áp suất làm việc: Thường là PN10, PN16, PN25.

• Nhiệt độ: Tùy thuộc vào vật liệu thân và gioăng.

• Kích thước mắt lưới: Được chọn dựa trên yêu cầu của thiết bị phía sau (vd: 20 mesh, 40 mesh).

Vì sao nên sử dụng Y lọc D 50?

Sử dụng Y lọc D 50 giúp bảo vệ máy bơm không bị tắc nghẽn, giữ cho van điều khiển luôn hoạt động chính xác, giảm thiểu sự cố gián đoạn sản xuất và kéo dài tuổi thọ thiết bị. Với chi phí đầu tư ban đầu hợp lý, đây là khoản chi tiêu cần thiết để bảo vệ hệ thống trị giá hàng triệu đồng.

So sánh Y lọc D 50 với các kích thước khác

Gợi ý: Nên chọn D50 cho các hệ thống cần sự cân bằng giữa lưu lượng và khả năng lọc hiệu quả.

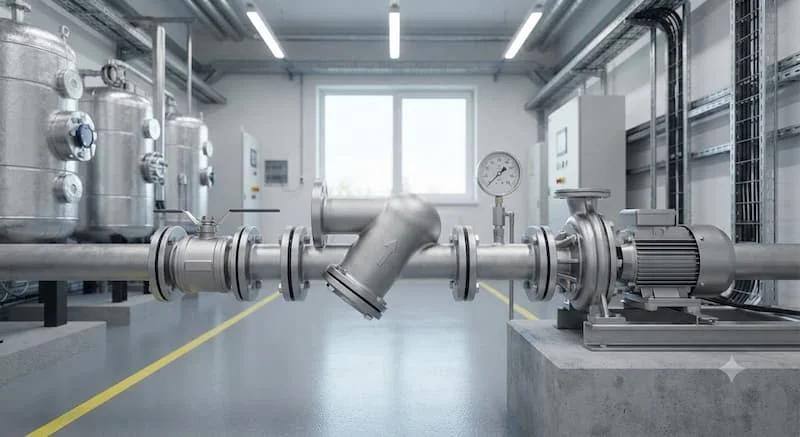

Ứng dụng thực tế

Y lọc D 50 có mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp nước: Bảo vệ đồng hồ đo và các thiết bị vệ sinh.

• HVAC & Chiller: Ngăn chặn cặn bẩn làm nghẹt hệ thống dàn lạnh.

• Hệ thống PCCC: Đảm bảo dòng chảy thông suốt trong trường hợp khẩn cấp.

• Công nghiệp: Nhà máy thực phẩm, xử lý nước, hóa chất nhẹ, nhà máy điện.

Khi nào nên sử dụng? Luôn lắp đặt Y lọc D 50 trước máy bơm, van giảm áp, van điện từ và bộ trao đổi nhiệt để bảo vệ các linh kiện này khỏi sự xâm nhập của tạp chất.

Sai lầm thường gặp: Chọn sai vật liệu không chịu được hóa chất, lắp ngược chiều dòng chảy khiến hiệu quả lọc bằng không, hoặc bỏ quên việc vệ sinh định kỳ dẫn đến tắc nghẽn hệ thống.

Hướng dẫn: Cách lựa chọn và bảo dưỡng

Checklist lựa chọn Y lọc D50

✓ Xác định chính xác loại lưu chất và tính chất hóa học.

✓ Kiểm tra áp suất vận hành tối đa của đường ống.

✓ Chọn vật liệu thân (Gang/Inox) và gioăng phù hợp với nhiệt độ.

✓ Đối chiếu tiêu chuẩn kết nối (JIS, BS, ANSI) để khớp với đường ống hiện hữu.

✓ Chọn kích thước mắt lưới phù hợp với yêu cầu làm sạch.

Hướng dẫn lắp đặt và bảo dưỡng

1. Lắp đặt: Xác định chiều mũi tên trên thân van và lắp đúng hướng dòng chảy.

2. Kết nối: Siết đều bulông hoặc ren để tránh rò rỉ.

3. Vận hành: Kiểm tra rò rỉ tại nắp bầu lọc sau khi mở nước.

4. Bảo dưỡng: Thiết lập lịch vệ sinh định kỳ (3-6 tháng/lần) để lưới lọc luôn trong tình trạng tốt nhất.

FAQ: Câu hỏi thường gặp

D50 có phải là DN50 không?

Đúng, D50 là cách gọi thông dụng của DN50 (đường kính danh nghĩa 50mm).

Bao lâu nên vệ sinh lưới lọc?

Nên vệ sinh định kỳ hoặc khi áp suất hệ thống có dấu hiệu giảm bất thường.

Nên chọn gang hay inox?

Gang rẻ, phù hợp nước sạch; Inox bền, phù hợp thực phẩm và hóa chất.

Có dùng cho hơi nóng được không?

Có, nếu sử dụng vật liệu thép/inox và gioăng chịu nhiệt chuyên dụng.

Kết luận

Việc trang bị Y lọc D 50 là bước đi cần thiết để bảo vệ hệ thống đường ống khỏi các hư hỏng do tạp chất gây ra. Bằng việc hiểu rõ thông số kỹ thuật và lắp đặt đúng cách, bạn có thể đảm bảo hệ thống vận hành bền bỉ, tiết kiệm chi phí bảo trì và tối ưu hiệu suất công việc.
