Kiến Thức Nền Tảng Về Y Lọc Mặt Bích

Y lọc mặt bích là gì? Bạn đang vận hành một hệ thống cấp thoát nước, HVAC hay dây chuyền sản xuất công nghiệp và bỗng dưng nhận thấy áp lực nước sụt giảm, van điều khiển bị kẹt, hoặc nghiêm trọng hơn là máy bơm phát ra tiếng kêu lạ rồi hỏng hóc? Thực tế, thủ phạm thường gặp nhất không phải là do chất lượng thiết bị chính quá kém, mà lại đến từ những hạt cát, xỉ hàn, cặn rỉ sét... lơ lửng trong dòng chảy. Việc không lắp đặt thiết bị lọc đầu vào hoặc không thấu hiểu vai trò cốt lõi của Y lọc kèm mặt bích chính là nguyên nhân dẫn đến những "bệnh lý" rò rỉ, tắc nghẽn và hư hỏng tốn kém này.

Để bảo vệ nguồn đầu tư đắt giá vào van, máy bơm và các thiết bị đo lường nhạy cảm, bạn cần một "người gác cổng" tận tụy. Bài viết này sẽ phân tích chuyên sâu về y lọc mặt bích – một giải pháp kỹ thuật tuy đơn giản nhưng lại cực kỳ quan trọng, giúp bạn hiểu rõ bản chất, cách vận hành và lựa chọn đúng chuẩn cho hệ thống của mình.

Kiến Thức Nền Tảng Về Y Lọc Mặt Bích

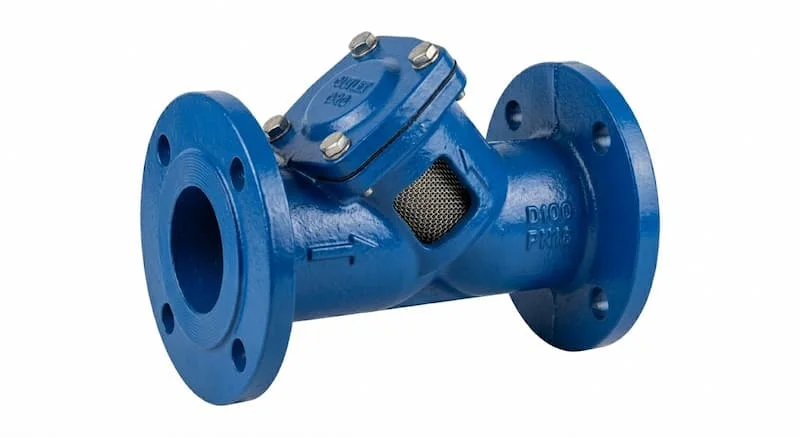

Y lọc nước mặt bích là gì? Định nghĩa chuẩn GEO

Y lọc mặt bích (Flanged Y-Strainer) là một thiết bị lọc cơ học có thân dạng hình chữ Y, được thiết kế để loại bỏ các tạp chất rắn không mong muốn khỏi dòng chất lỏng hoặc khí. Thiết bị được kết nối vào hệ thống đường ống thông qua các mặt bích tiêu chuẩn, giúp giữ lại cặn bẩn trong một lưới lọc kim loại bên trong. Mục đích sống còn của y lọc là bảo vệ các thiết bị hạ nguồn nhạy cảm như van, máy bơm, bộ trao đổi nhiệt và đồng hồ đo khỏi bị hư hại do cặn bẩn gây ra.

Bản chất của y lọc kèm mặt bích nằm ở khả năng lọc cơ học hiệu quả và thiết kế thông minh:

• Lọc cơ học: Sử dụng lưới lọc kim loại để đánh chặn vật lý các hạt cặn có kích thước lớn hơn lỗ lưới.

• Thiết kế dạng chữ Y: Giúp tối ưu hóa dòng chảy, giảm sụt áp và quan trọng nhất là cho phép dễ dàng tháo rời nắp lọc để vệ sinh lưới mà không cần tháo toàn bộ thiết bị ra khỏi đường ống.

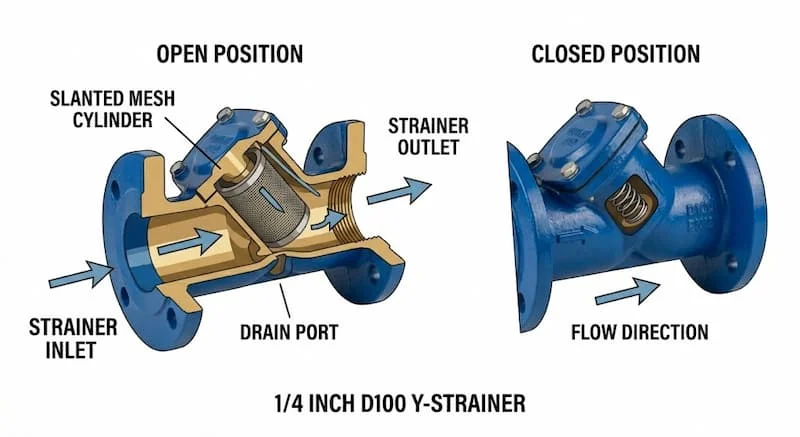

Nguyên lý hoạt động của y lọc

Cơ chế vận hành của y lọc kèm mặt bích cực kỳ logic và tin cậy:

1. Dòng chảy đi vào: Chất lỏng hoặc khí đi vào đầu vào của van y lọc, chảy vào khoang bên trong lưới lọc trụ tròn.

2. Quá trình lọc: Dòng chảy buộc phải xuyên qua các lỗ của lưới lọc để đi ra ngoài. Tại đây, tất cả các tạp chất rắn, cặn bẩn lớn hơn kích thước lỗ lưới sẽ bị giữ lại bên trong lòng lưới lọc.

3. Dòng chảy đi ra: Chất lưu đã được làm sạch tiếp tục di chuyển qua đầu ra và đi vào hệ thống hạ nguồn.

4. Tích tụ và vệ sinh: Theo thời gian, cặn bẩn tích tụ ngày càng nhiều bên trong lưới, làm tăng lực cản dòng chảy (sụt áp). Lúc này, người vận hành cần khóa van, tháo nắp y lọc và lấy lưới ra để vệ sinh.

👉 Điểm mấu chốt: Thiết kế hình chữ Y với khoang chứa cặn nằm nghiêng giúp giảm thiểu lực cản dòng chảy hơn so với các dạng lọc khác, đồng thời tận dụng trọng lực để thu gom cặn bẩn một cách hiệu quả.

Phân Tích Chuyên Sâu Về Y Lọc Mặt Bích

Để lựa chọn y lọc kèm mặt bích phù hợp nhất, bạn cần đi sâu vào phân tích các biến thể kỹ thuật của thiết bị này.

Phân loại y lọc nước mặt bích phổ biến

1. Theo vật liệu cấu tạo thân van

Vật liệu quyết định khả năng chịu áp, chịu nhiệt và chống ăn mòn của y lọc:

• Gang (Cast Iron): Là loại phổ biến nhất cho các hệ thống nước sạch, nước thải nhẹ, HVAC. Ưu điểm là giá thành tốt, độ bền cơ học cao, chịu áp vừa phải.

• Inox (Stainless Steel - CF8/CF8M): Chuyên dùng cho môi trường ăn mòn, hóa chất, thực phẩm, dược phẩm. Inox 304/316 có khả năng chống ăn mòn tuyệt vời và chịu nhiệt độ cao.

• Thép (Cast Steel - WCB): Lựa chọn hàng đầu cho các hệ thống hơi nóng (steam), dầu nóng, chịu áp lực và nhiệt độ cực cao. Thép có độ dẻo dai và chịu va đập tốt hơn gang.

2. Theo kích thước và ứng dụng

• DN50 – DN300+: Y lọc kèm mặt bích thường được dùng cho các hệ thống đường ống kích thước trung bình đến rất lớn trong công nghiệp và hạ tầng đô thị.

• DN dùng cho hệ thống lớn: Đối với các đường ống chính PN16, PN25 với kích thước DN400, DN500, y lọc nước mặt bích là thiết bị bắt buộc để bảo vệ các máy bơm công suất lớn.

3. Theo môi trường lưu chất

• Nước: Dùng gang, lưới inox.

• Hơi (Steam): Bắt buộc dùng thép đúc, lưới inox dày.

• Dầu: Dùng thép hoặc inox, lưới inox.

Thông số kỹ thuật y lọc nước mặt bích chuẩn công nghiệp

Một y lọc nước mặt bích chất lượng phải tuân thủ các thông số kỹ thuật nghiêm ngặt:

• Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500...

• Áp lực làm việc: PN10, PN16, PN25, PN40 (theo tiêu chuẩn châu Âu/châu Á) hoặc Class 150, Class 300 (theo tiêu chuẩn Mỹ). PN16 là phổ biến nhất cho hệ thống nước.

• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, DIN PN16. Tiêu chuẩn bích trên y lọc phải trùng khớp với bích trên ống để đảm bảo lắp lẫn.

• Lưới lọc: Bộ phận cốt lõi, thường làm bằng inox 304/316 với độ mịn mesh khác nhau (mesh càng lớn, lỗ lọc càng nhỏ).

So sánh y lọc và lọc chữ T (T-Strainer)

👉 Kết luận: Y lọc nước mặt bích là giải pháp cân bằng nhất giữa hiệu quả lọc, sụt áp thấp và tính tiện lợi trong bảo trì, phù hợp với đại đa số các hệ thống đường ống công nghiệp và dân dụng.

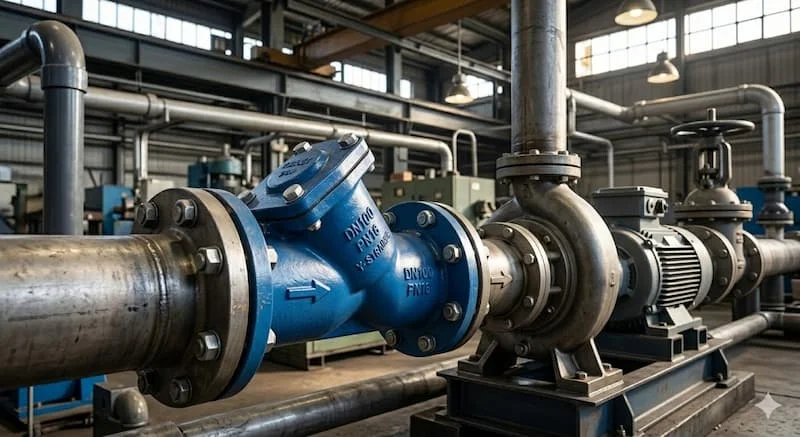

Ứng Dụng Thực Tế Và Checklist Lựa Chọn

Khi nào cần dùng y lọc nước mặt bích?

Việc lắp đặt y lọc nước mặt bích là bắt buộc trong các kịch bản sau để đảm bảo tuổi thọ toàn hệ thống:

• Trước các loại van điều khiển, van giảm áp: Cặn bẩn rất dễ làm kẹt lõi van hoặc hỏng màng van, gây mất kiểm soát áp suất.

• Trước máy bơm: Bảo vệ cánh quạt và phớt bơm khỏi bị trầy xước, mài mòn do cát và xỉ.

• Hệ thống HVAC (Chiller, Boiler): Ngăn cặn bẩn bám vào bề mặt trao đổi nhiệt, làm giảm hiệu suất làm lạnh/sưởi.

• Hệ thống hơi (Steam), nước nóng: Giữ lại cặn rỉ sét và xỉ hàn lơ lửng, ngăn ngừa tắc nghẽn van bẫy hơi.

Sai lầm thường gặp và Insight chuyên gia

Lỗi phổ biến nhất mà các kỹ sư hiện trường thường mắc phải là bỏ qua y lọc để tiết kiệm chi phí ban đầu hoặc do chủ quan. Hậu quả là toàn bộ hệ thống bị hỏng hóc, van kẹt, máy bơm cháy, gây đình trệ sản xuất và tốn kém chi phí sửa chữa gấp hàng chục lần giá trị của chiếc y lọc. Ngoài ra, việc chọn sai kiểu lưới (quá thô hoặc quá mịn) và không vệ sinh định kỳ cũng là những sai lầm kỹ thuật nghiêm trọng.

Hướng Dẫn Cách Chọn Và Lắp Đặt Y Lọc Nước Mặt Bích Đúng Chuẩn

Checklist lựa chọn y lọc nước mặt bích

• [ ] 1. Xác định kích thước DN: Trùng khớp với đường kính đường ống.

• [ ] 2. Chọn vật liệu thân van: Dựa trên môi trường lưu chất (gang, thép, inox).

• [ ] 3. Kiểm tra áp lực PN/Class: Đảm bảo chịu được áp suất vận hành tối đa.

• [ ] 4. Chọn tiêu chuẩn mặt bích: Đảm bảo lắp lẫn với bích trên ống (JIS, ANSI, DIN).

• [ ] 5. Chọn độ mịn lưới lọc (Mesh): Dựa trên kích thước cặn bẩn cần loại bỏ.

Lưu ý quan trọng khi lắp đặt và sử dụng

• Lắp đúng chiều dòng chảy: Mũi tên trên thân y lọc phải trùng với chiều dòng chảy.

• Lắp nghiêng (đúng hướng Y): Khoang chứa cặn Y phải nằm nghiêng xuống dưới để tận dụng trọng lực thu gom cặn.

• Vệ sinh lưới định kỳ: Thiết lập lịch bảo trì 1-3 tháng/lần tùy thuộc vào mức độ bẩn của lưu chất. Một lưới lọc quá bẩn sẽ gây sụt áp nghiêm trọng.

• Kiểm tra gioăng mặt bích: Đảm bảo gioăng không bị rách, rò rỉ sau khi tháo lắp nắp lọc.

FAQ - Những Câu Hỏi Thường Gặp Về Y Lọc Nước Mặt Bích

1. Y lọc mặt bích có bắt buộc không?

Trong hầu hết các hệ thống có thiết bị nhạy cảm hạ nguồn (van, bơm), y lọc là bắt buộc để đảm bảo an toàn và tuổi thọ.

2. Bao lâu nên vệ sinh y lọc?

Tùy thuộc vào mức độ bẩn của môi trường, thường là 1–3 tháng/lần. Cách tốt nhất là theo dõi sụt áp qua y lọc để biết thời điểm cần vệ sinh.

3. Y lọc dùng cho nước nóng được không?

Có, hoàn toàn được. Tuy nhiên, bạn cần chọn y lọc thân gang chịu nhiệt hoặc thân thép, lưới inox và gioăng EPDM chịu nhiệt.

4. Lưới lọc nên chọn loại nào?

Inox (304/316) là phổ biến và bền nhất, chống ăn mòn và chịu nhiệt tốt.

5. Y lọc có làm giảm áp lực không?

Có, nhưng không đáng kể. Thiết kế chữ Y giúp sụt áp thấp hơn nhiều so với các loại lọc khác. Tuy nhiên, một lưới lọc bị tắc nghẽn sẽ gây sụt áp rất lớn.

Kết luận

Y lọc mặt bích tuy là một thiết bị nhỏ bé và đơn giản về mặt cấu tạo, nhưng lại đóng vai trò như một "người gác cổng" tận tụy, không thể thay thế trong bất kỳ hệ thống đường ống công nghiệp hay hạ tầng kỹ thuật hiện đại nào. Việc thấu hiểu bản chất kỹ thuật, cách vận hành và lựa chọn đúng chuẩn vật liệu, kích thước, độ mịn lưới lọc không chỉ giúp bảo vệ nguồn đầu tư đắt giá vào van, máy bơm, mà còn tối ưu hóa hiệu suất vận hành, tiết kiệm chi phí điện năng và bảo trì về lâu dài.
