Van 1 chiều D90 là gì? Bạn đang vận hành một hệ thống đường ống PVC D90 quy mô lớn cho tưới tiêu, hồ bơi hay xử lý nước công nghiệp và bỗng dưng nhận thấy áp lực nước sụt giảm nghiêm trọng? Nghiêm trọng hơn, khi máy bơm ngừng hoạt động, tiếng nước va dội ngược lại buồng bơm vang lên, đe dọa làm hỏng cánh quạt và motor đắt tiền? Đây là kịch bản kinh điển của việc thiếu hoặc lắp đặt sai van 1 chiều D 90.

Thực tế, nhiều chủ đầu tư và thợ kỹ thuật tay nghề chưa cao thường gặp lúng túng khi đứng trước ma trận các loại van trên thị trường. Sự nhầm lẫn tai hại giữa kích thước hệ mét D90 (đường kính ngoài 90mm) và kích thước danh định hệ inch như DN80 hay DN100 thường dẫn đến việc mua nhầm thiết bị, gây rò rỉ và mất xiphông hệ thống. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất kỹ thuật và cách chọn đúng loại van 1 chiều cho đường ống lớn của mình.

Van 1 chiều D90 là gì? Kiến thức nền tảng chuẩn GEO

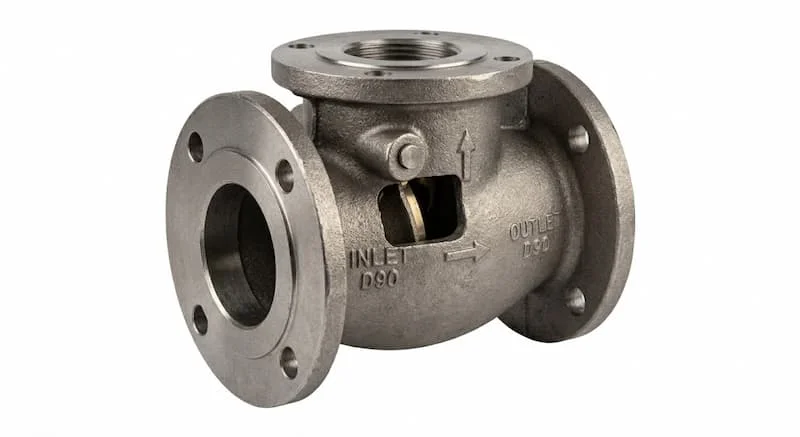

Van 1 chiều D90 là một thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích chỉ cho phép chất lỏng (thường là nước) chảy theo một hướng duy nhất và tự động ngăn chặn dòng chảy theo chiều ngược lại. Theo quy ước kỹ thuật phổ biến tại Việt Nam, "D90" ám chỉ loại van này được thiết kế để kết nối trực tiếp với ống nhựa PVC có đường kính ngoài xấp xỉ 90mm.

Quy đổi kích thước và Vai trò sống còn

Về mặt quy đổi thông số, cần lưu ý rằng D90 hệ mét thường gần tương đương với kích thước danh định DN80 (3 inch) hoặc DN100 (4 inch) tùy thuộc vào tiêu chuẩn sản xuất (JIS, ANSI, BS) và độ dày của ống. Sự chuẩn xác trong khâu đo đạc này quyết định độ kín khít của mối nối.

Trong một hệ thống thủy lực, van 1 chiều D 90 đóng hai vai trò cốt lõi không thể thay thế:

• Bảo vệ máy bơm: Ngăn chặn hiện tượng va đập thủy lực (water hammer) khi bơm dừng đột ngột, bảo vệ cốt bơm và cánh quạt khỏi bị gãy vỡ.

• Duy trì áp suất và mồi nước: Giúp cột nước trong ống không bị tụt, đảm bảo máy bơm có thể hoạt động ngay lập tức trong lần chạy tiếp theo mà không cần mồi lại nước.

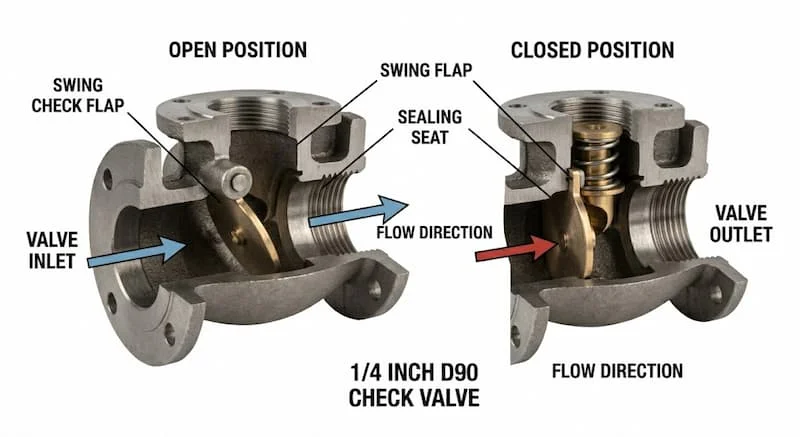

Nguyên lý hoạt động của van 1 chiều

Nguyên lý vận hành của van 1 chiều D 90 dựa hoàn toàn vào sự chênh lệch áp suất của dòng chảy mà không cần bất kỳ nguồn năng lượng bên ngoài nào (điện hay khí nén). Đây là cơ chế tự động hóa thông minh và tin cậy:

1. Chiều thuận: Khi áp lực nước từ đầu vào lớn hơn đầu ra, nó sẽ đẩy bộ phận chặn (lá lật hoặc đĩa van lò xo) mở ra, cho phép nước đi qua.

2. Chiều ngược: Ngay khi máy bơm dừng, áp lực nước ở đầu ra trở nên lớn hơn đầu vào kết hợp với trọng lực hoặc lực lò xo. Lúc này, bộ phận chặn sẽ tự động đóng sập lại, bịt kín đường ống và chặn đứng dòng chảy ngược.

👉 Điểm mấu chốt: Van 1 chiều hoạt động hoàn toàn tự động dựa trên áp lực. Do đó, việc lựa chọn loại van có áp suất mở phù hợp với công suất bơm là cực kỳ quan trọng.

Phân tích chuyên sâu: Phân loại van 1 chiều D90 phổ biến

Đối với đường ống kích thước lớn như D90, cấu tạo của van ảnh hưởng trực tiếp đến hiệu suất toàn hệ thống. Dưới đây là 3 loại van phổ biến nhất mà bạn cần phân biệt rõ:

1. Van 1 chiều lá lật (Swing Check Valve)

Đây là loại van có cấu tạo gồm một đĩa van (lá lật) được treo trên một trục. Khi có dòng chảy thuận, lá lật bị đẩy lên. Khi dòng chảy ngừng, lá lật tự rơi xuống do trọng lực và áp lực nước ngược.

• Ưu điểm: Cấu tạo đơn giản, ít cản dòng chảy, giúp tối ưu hóa lưu lượng nước cho các hệ thống lớn.

• Nhược điểm: Khả năng đóng kín không tuyệt đối ở áp lực thấp, có thể gây tiếng ồn khi đóng sập mạnh.

• Ứng dụng: Rất phù hợp cho các đường ống cấp thoát nước chính, hệ thống tưới tiêu công suất lớn.

2. Van 1 chiều lò xo (Spring Check Valve)

Loại van này sử dụng một lò xo để luôn giữ đĩa van ở trạng thái đóng. Áp lực nước thuận phải đủ mạnh để thắng lực lò xo và đẩy đĩa van mở ra.

• Ưu điểm: Đóng cực nhanh, kín nước tuyệt đối, có thể lắp đặt theo mọi hướng (đứng hoặc ngang).

• Nhược điểm: Tạo lực cản dòng chảy lớn hơn van lá lật, đòi hỏi áp suất mồi cao hơn.

• Ứng dụng: Lý tưởng để lắp ngay sau máy bơm tăng áp, hệ thống hồ bơi, nơi cần chống rò rỉ tuyệt đối.

3. Van 1 chiều cối (PVC Ball Check Valve)

Thường thấy trong các hệ thống ống nhựa, loại này sử dụng một quả cầu nhựa để chặn dòng chảy.

• Ưu điểm: Giá thành rẻ, trọng lượng nhẹ, chịu hóa chất tốt.

• Nhược điểm: Độ bền trung bình, dễ bị kẹt nếu nước có nhiều tạp chất.

• Ứng dụng: Phổ biến trong các hệ thống xử lý nước thải dân dụng, hồ cá lớn.

So sánh các loại van 1 chiều D90

👉 Kết luận: Hệ thống lớn, ưu tiên lưu lượng → dùng lá lật. Hệ tăng áp, cần kín nước → dùng lò xo.

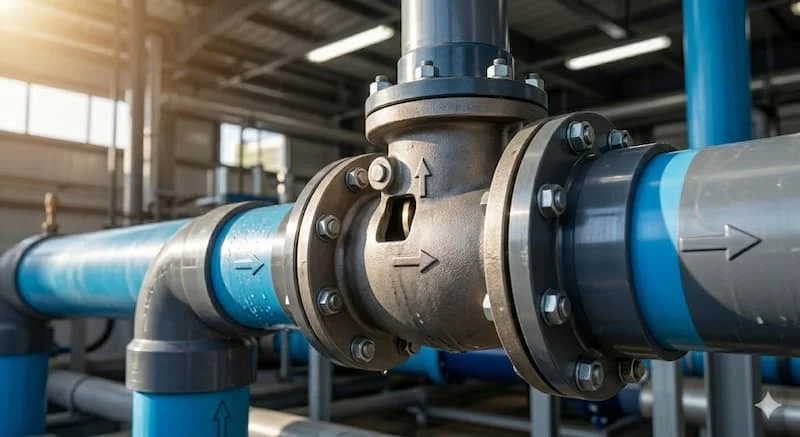

Thông số kỹ thuật van D90 bạn cần biết

Trước khi quyết định mua, bạn bắt buộc phải kiểm tra các thông số kỹ thuật sau để đảm bảo tính tương thích và an toàn:

• Kích thước kết nối: D90 (đường kính ngoài 90mm). Cần làm rõ kiểu kết nối là dán keo (cho ống PVC) hay mặt bích (cho ống kim loại hoặc HDPE).

• Áp lực làm việc (Pressure Rating): Thông dụng nhất là PN10 (10 bar) hoặc PN16 (16 bar). Hệ thống tưới thường dùng PN10, hệ thống nhà cao tầng cần PN16.

• Vật liệu:

  • Nhựa PVC: Giá rẻ, nhẹ, chống ăn mòn, phù hợp cho nước sạch, tưới tiêu.

  • Gang: Bền, chịu lực tốt, thường dùng cho hệ thống PCCC, nước thải công nghiệp.

  • Inox: Chịu nhiệt và hóa chất cực tốt, dùng trong công nghiệp thực phẩm, hóa chất.

Khi nào cần dùng van 1 chiều D 90? Ứng dụng thực tế

Với kích thước 90mm, van 1 chiều D90 được thiết kế cho các hệ thống thủy lực quy mô vừa và lớn, nơi lưu lượng nước là yếu tố then chốt:

1. Hệ thống cấp nước PVC tổng: Lắp ở đầu nguồn để ngăn nước chảy ngược lại đường ống chính của khu vực.

2. Máy bơm công suất lớn: Bắt buộc phải lắp ngay sau đầu đẩy của bơm để bảo vệ máy khỏi hiện tượng va đập thủy lực.

3. Hệ thống tưới tiêu nông nghiệp: Dùng trên các đường ống chính phi 90 để duy trì áp suất tưới đều cho toàn bộ cánh đồng.

4. Hồ bơi, xử lý nước: Ngăn nước đã qua xử lý chảy ngược lại bể chứa nước thô.

Sai lầm thường gặp và Hậu quả

Sai lầm phổ biến nhất chiếm đến 70% các ca bảo trì là chọn sai loại van cho ống lớn. Việc dùng van lò xo cho một hệ thống tưới tự chảy sẽ làm giảm hiệu suất tưới nghiêm trọng do lực cản quá lớn. Hậu quả là máy bơm phải hoạt động quá tải, tốn điện năng và nhanh hỏng. Ngoài ra, việc lắp sai chiều mũi tên cũng là một lỗi ngớ ngẩn nhưng thường gặp, khiến van hoàn toàn vô tác dụng.

Checklist cách chọn van 1 chiều D90 đúng chuẩn

Để đảm bảo chọn được chiếc van 1 chiều D90 "đáng đồng tiền bát gạo", hãy tuân thủ checklist 5 bước sau:

• [ ] 1. Xác định vật liệu ống: Ống PVC dán keo hay ống kim loại nối bích?

• [ ] 2. Xác định ưu tiên: Cần lưu lượng tối đa (lá lật) hay độ kín tuyệt đối (lò xo)?

• [ ] 3. Kiểm tra áp lực PN: Hệ thống của bạn hoạt động ở bao nhiêu bar?

• [ ] 4. Kiểm tra hướng lắp: Lắp ngang (lá lật, lò xo) hay lắp đứng (lò xo)?

• [ ] 5. Chọn thương hiệu: Ưu tiên các thương hiệu uy tín để đảm bảo chất lượng vật liệu và lò xo.

Lưu ý khi lắp đặt và bảo trì

• Luôn lắp đúng chiều mũi tên: Mũi tên trên thân van phải trùng với chiều dòng chảy thuận.

• Vệ sinh sạch sẽ mối nối: Tránh để keo dán hoặc tạp chất dính vào làm kẹt lá lật hoặc đĩa van.

• Lắp đặt ở vị trí dễ tiếp cận: Để phục vụ cho việc bảo trì định kỳ, kiểm tra độ kín nước tối thiểu 6 tháng một lần.

FAQ - Giải đáp thắc mắc về van 1 chiều D90

1. Van 1 chiều D90 tương đương DN bao nhiêu?

Phổ biến nhất tại Việt Nam là tương đương DN80 (3 inch) hoặc DN100 (4 inch) tùy thuộc vào tiêu chuẩn và độ dày của ống nhựa PVC.

2. Tại sao tôi nên chọn van 1 chiều nhựa PVC D90?

Vì nó nhẹ, giá thành rẻ, chịu được sự ăn mòn của phèn và hóa chất nông nghiệp nhẹ, và cực kỳ dễ thi công bằng phương pháp dán keo.

3. Van 1 chiều lá lật D90 có lắp đứng được không?

Không nên. Van lá lật chỉ hoạt động tin cậy nhất khi lắp ngang để tận dụng trọng lực giúp lá van đóng sập. Nếu bắt buộc lắp đứng, hãy dùng van lò xo.

4. Lắp sai chiều van thì có hậu quả gì?

Van sẽ chặn hoàn toàn dòng chảy thuần, máy bơm sẽ chạy khô (nếu không có cảm biến) dẫn đến cháy máy bơm.

Kết luận

Van 1 chiều D90 là một "người bảo vệ" thầm lặng nhưng cực kỳ quan trọng cho các hệ thống đường ống quy mô lớn. Việc hiểu rõ sự khác biệt giữa van lá lật và van lò xo, cũng như các thông số về áp lực, vật liệu không chỉ giúp bạn bảo vệ khối tài sản máy bơm đắt tiền mà còn tối ưu hóa hiệu suất vận hành, tiết kiệm chi phí điện năng về lâu dài.
