Mặt bích đúc là gì? Kiến thức nền tảng về thiết bị kết nối

Mặt bích đúc là gì? Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp, cấp thoát nước hay phòng cháy chữa cháy (PCCC), việc lựa chọn phương thức kết nối là yếu tố sống còn quyết định độ bền và tính an toàn của toàn bộ công trình. Giữa hàng loạt các giải pháp, bích đúc thường nổi lên như một ứng cử viên sáng giá nhờ sự cân bằng giữa hiệu năng và chi phí.

Tuy nhiên, không ít kỹ sư hiện trường và chủ đầu tư vẫn còn lúng túng: Liệu bích đúc có đủ khả năng chịu tải cho hệ thống áp lực cao? Nó thực sự khác biệt thế nào so với mặt bích rèn về mặt bản chất cơ tính? Việc nhầm lẫn giữa hai loại này không chỉ dẫn đến lãng phí ngân sách mà nghiêm trọng hơn là nguy cơ rò rỉ, cháy nổ hệ thống khi vận hành sai định mức. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu, giúp bạn hiểu rõ bản chất kỹ thuật của bích đúc để đưa ra quyết định đầu tư chính xác nhất.

Mặt bích đúc là gì? Kiến thức nền tảng về thiết bị kết nối

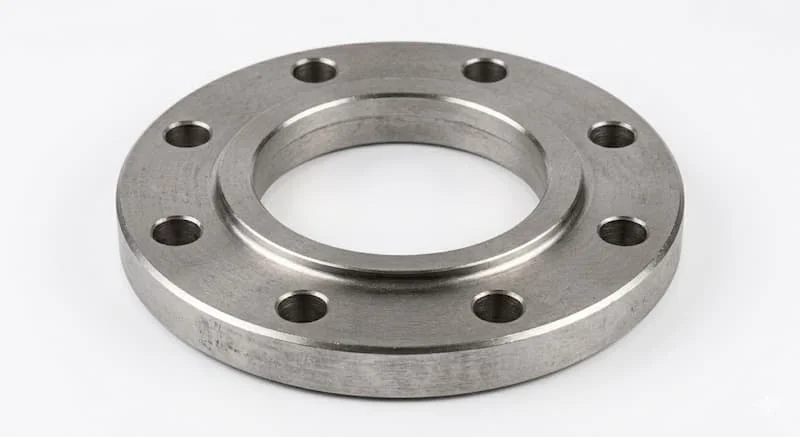

Mặt bích đúc (Cast Flange) là loại phụ kiện đường ống được sản xuất bằng phương pháp đúc kim loại. Cụ thể, kim loại (thép, gang hoặc inox) được nấu chảy ở nhiệt độ cao, sau đó rót vào các khuôn mẫu có hình dáng thiết kế sẵn. Sau khi nguội và đông đặc, phôi bích sẽ được gia công bề mặt và khoan lỗ bulong để hoàn thiện sản phẩm.

Về mặt đặc điểm kỹ thuật, mặt bích tròn đúc sở hữu những đặc tính riêng biệt:

• Chi phí tối ưu: Do quy trình sản xuất ít công đoạn phức tạp hơn so với rèn, mặt bích tròn đúc có giá thành cạnh tranh, đặc biệt là ở các kích thước lớn.

• Khả năng sản xuất hàng loạt: Phương pháp đúc cho phép tạo ra số lượng lớn sản phẩm trong thời gian ngắn với hình dạng đồng nhất.

Nguyên lý kết nối và vai trò của mặt bích

Bản chất của một mối nối mặt bích là tạo ra một liên kết có thể tháo rời nhưng vẫn đảm bảo độ kín khít tuyệt đối. Nguyên lý hoạt động dựa trên sự kết hợp của ba thành phần: Mặt bích + Gioăng (Gasket) + Bulong.

Khi ta siết chặt các bulong, lực ép sẽ nén gioăng nằm giữa hai bề mặt phẳng của bích. Sự biến dạng của gioăng sẽ lấp đầy các khoảng trống li ti trên bề mặt kim loại, từ đó ngăn chặn chất lỏng hoặc khí thoát ra ngoài. Đối với mặt bích tròn đúc, bề mặt tiếp xúc thường được gia công tiện phẳng hoặc tạo rãnh (RF) để tăng cường hiệu quả làm kín này.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật bích đúc

Để chọn đúng loại mặt bích tròn đúc, bạn cần hiểu rõ về cấu tạo và vật liệu cấu thành, bởi mỗi biến thể sẽ phục vụ một mục đích sử dụng khác nhau.

1. Phân loại theo kiểu kết nối kỹ thuật

Mặt bích tròn đúc không chỉ có một hình dạng duy nhất, chúng biến thiên tùy theo cách thức gắn kết với ống:

• Bích mù (Blind Flange): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các vị trí chờ để mở rộng hệ thống sau này.

• Bích ren (Threaded Flange): Kết nối bằng ren, thường dùng cho các đường ống nhỏ hoặc nơi không thể thực hiện thao tác hàn.

• Bích trượt (Slip-on): Đường kính trong lớn hơn ống một chút, ống được lồng vào trong bích và hàn cả hai mặt trong ngoài.

• Bích hàn cổ (Weld Neck): Có phần cổ dài để hàn đối đầu với ống, giúp giảm sự tập trung áp suất tại chân bích.

2. Phân loại theo vật liệu đúc

• Gang đúc: Phổ biến nhất trong các hệ thống cấp nước dân dụng nhờ giá thành cực rẻ. Tuy nhiên, gang giòn và chịu va đập kém.

• Thép đúc: Là "xương sống" của các công trình công nghiệp. Thép đúc có độ dẻo dai tốt hơn gang và chịu được áp suất cao hơn đáng kể.

• Inox đúc (304, 316): Lựa chọn ưu tiên cho ngành hóa chất, thực phẩm nhờ khả năng chống ăn mòn hóa học và chịu nhiệt độ cao tuyệt vời.

Thông số kỹ thuật và tiêu chuẩn quốc tế

Khi mua bích đúc, bạn tuyệt đối không được bỏ qua các thông số sau để tránh hiện tượng "râu ông nọ chắp cằm bà kia":

• Kích thước định danh (DN): Từ DN15 đến DN1000+.

• Áp lực làm việc (PN): Thường gặp nhất là PN10, PN16 cho hệ thống nước và PN25, PN40 cho hệ thống hơi, khí.

• Tiêu chuẩn mặt bích: Đây là "ngôn ngữ chung" của ngành. Bao gồm JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức) và BS (Anh). Một mặt bích chuẩn JIS sẽ không bao giờ lắp vừa với một van chuẩn ANSI do khác biệt về tâm lỗ bulong.

So sánh bích đúc và mặt bích rèn

Đây là câu hỏi kinh điển của hầu hết khách hàng. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

👉 Kết luận chuyên gia: Nếu hệ thống của bạn là cấp nước đô thị, PCCC tòa nhà hoặc công nghiệp nhẹ, bích đúc là sự lựa chọn thông minh để tiết kiệm chi phí mà vẫn đảm bảo an toàn kỹ thuật.

Ứng dụng thực tế và những sai lầm chết người

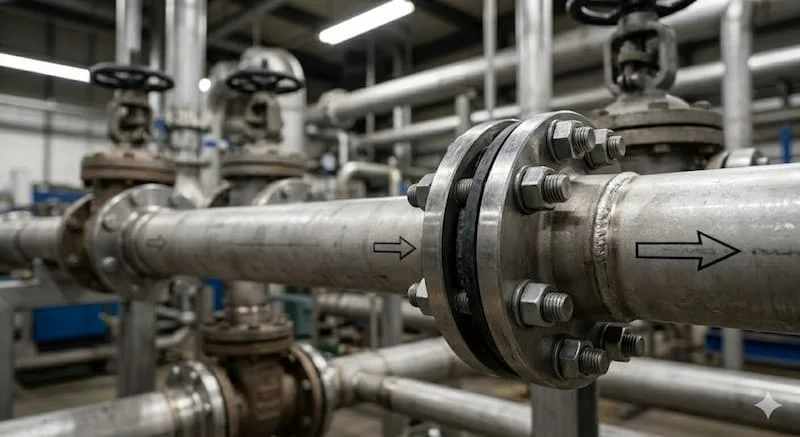

Mặt bích tròn đúc hiện diện trong hầu hết các công trình cơ điện (M&E). Chúng là "mắt xích" nối liền các máy bơm công suất lớn với đường ống chính, nối các van chặn trong hệ thống PCCC hay các bồn chứa nước thải.

Sai lầm thường gặp khi lựa chọn bích đúc

Trong thực tế thi công, chúng tôi thường xuyên bắt gặp những sai sót gây hậu quả nghiêm trọng:

1. Nhầm lẫn tiêu chuẩn: Lắp mặt bích tiêu chuẩn DIN vào van tiêu chuẩn JIS. Kết quả là bulong không thể xuyên qua, buộc phải khoan lại lỗ làm yếu cấu trúc bích.

2. Sử dụng sai môi trường: Dùng mặt bích thép đúc cho môi trường nước biển hoặc hóa chất. Chỉ sau 6 tháng, hiện tượng ăn mòn sẽ làm mỏng mặt bích, gây rò rỉ nghiêm trọng.

3. Bỏ qua cấp áp lực: Sử dụng bích PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar, dẫn đến hiện tượng nứt vỡ mặt bích khi tăng áp đột ngột.

Checklist: Cách chọn bích đúc đúng chuẩn

Để quy trình mua hàng trở nên chuyên nghiệp và tránh sai sót, hãy tuân thủ checklist 5 bước sau:

• [ ] Bước 1: Xác định chính xác đường kính ngoài của ống để chọn DN tương ứng.

• [ ] Bước 2: Kiểm tra bản vẽ kỹ thuật để biết hệ thống dùng tiêu chuẩn gì (JIS, ANSI, DIN hay BS).

• [ ] Bước 3: Xác định áp suất vận hành tối đa của bơm để chọn mức PN phù hợp.

• [ ] Bước 4: Chọn vật liệu dựa trên tính chất lưu chất (Nước sạch dùng thép/gang, hóa chất dùng inox).

• [ ] Bước 5: Lựa chọn kiểu bích (Bích mù cho cuối ống, bích rỗng cho kết nối van).

Lưu ý quan trọng khi lắp đặt

Kỹ thuật lắp đặt chiếm 50% độ bền của mối nối. Khi lắp bích đúc, cần đảm bảo:

• Siết bulong theo hình sao: Không siết vòng tròn mà siết đối xứng để lực ép lên gioăng đều nhất.

• Sử dụng gioăng phù hợp: Hệ thống nước dùng gioăng cao su, hệ thống nhiệt độ cao dùng gioăng teflon hoặc chì.

• Vệ sinh bề mặt: Đảm bảo bề mặt bích không có cát, sỉ hàn trước khi đặt gioăng.

FAQ - Những câu hỏi thường gặp về mặt bích đúc

1. Mặt bích đúc khác gì bích rèn về ngoại quan?

Mặt bích tròn đúc thường có bề mặt thô hơn, đôi khi nhìn thấy các vết gờ của khuôn đúc. Bích rèn trông đặc khít, bề mặt láng mịn và cầm nặng tay hơn đáng kể dù cùng kích thước.

2. Có nên dùng bích đúc cho hệ thống PCCC tòa nhà không?

Hoàn toàn có thể. Với các tòa nhà thông thường, áp lực nước hiếm khi vượt quá PN16, mặt bích thép đúc tiêu chuẩn là giải pháp vừa an toàn vừa tiết kiệm.

3. Tại sao bích đúc inox lại đắt hơn bích đúc thép?

Do thành phần niken và crom trong inox rất cao, cộng với quy trình đúc inox đòi hỏi công nghệ kiểm soát nhiệt độ khắt khe hơn để tránh hiện tượng rỗ khí.

4. Mặt bích mù đúc dùng để làm gì?

Nó được dùng để tạm thời ngắt dòng chảy tại một điểm hoặc bịt kín đầu ống chờ, cho phép bạn tháo ra dễ dàng để mở rộng hệ thống sau này mà không cần cắt ống.

Kết luận

Mặt bích tròn đúc không chỉ là một phụ kiện đơn giản, nó là giải pháp kết nối tối ưu cho các hệ thống đường ống áp lực trung bình nếu được lựa chọn đúng cách. Việc nắm vững các tiêu chuẩn kỹ thuật (JIS, ANSI...), vật liệu và cấp áp lực là chìa khóa để bạn xây dựng một hệ thống bền bỉ, an toàn với chi phí thấp nhất.
