Van bướm mặt bích tay gạt là gì? Kiến thức nền tảng chuẩn kỹ thuật

Van bướm mặt bích tay gạt là gì? Trong quá trình thiết kế hệ thống cấp thoát nước tòa nhà, hệ thống xử lý nước thải hay mạng lưới phòng cháy chữa cháy (PCCC), việc lựa chọn loại van chặn phù hợp luôn là bài toán khiến các kỹ sư và chủ đầu tư phải cân nhắc kỹ lưỡng. Bạn cần một thiết bị có khả năng đóng mở tức thì, cấu tạo gọn nhẹ để tiết kiệm diện tích lắp đặt nhưng vẫn phải đảm bảo mức chi phí đầu tư hợp lý?

Thông thường, sự phân vân sẽ đổ dồn vào việc nên dùng van cổng hay van bướm, và nếu chọn van bướm thì loại van bướm mặt bích tay gạt có thực sự đáp ứng được áp lực vận hành của hệ thống hay không? Việc nhầm lẫn giữa cơ cấu tay gạt và tay quay, hoặc chọn sai kiểu kết nối mặt bích có thể dẫn đến những sự cố rò rỉ nghiêm trọng, gây lãng phí ngân sách và đình trệ toàn bộ quy trình vận hành. Bài viết chuyên sâu này sẽ giúp bạn bóc tách từng chi tiết kỹ thuật, từ đó đưa ra quyết định lựa chọn loại van bướm chính xác nhất cho công trình của mình.

Van bướm mặt bích tay gạt là gì? Kiến thức nền tảng chuẩn kỹ thuật

Van bướm mặt bích tay gạt (Flanged Lever Butterfly Valve) là một thiết bị cơ khí dùng để điều tiết hoặc đóng ngắt dòng lưu chất trong đường ống. Điểm đặc trưng của loại van này là phần thân được đúc kèm hai mặt bích để kết nối trực tiếp với bích của đường ống thông qua bulong. Cơ cấu vận hành sử dụng một đĩa van (cánh bướm) xoay quanh trục, được điều khiển trực tiếp bằng một đòn bẩy (tay gạt) phía trên.

Loại van này sở hữu những ưu điểm vượt trội so với các dòng van truyền thống:

• Đóng mở cực nhanh: Chỉ cần một thao tác gạt nhẹ 90°, van có thể chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn.

• Tiết kiệm diện tích: Thân van mỏng hơn nhiều so với van cổng hay van bi, cực kỳ phù hợp cho những không gian lắp đặt chật hẹp.

• Chi phí đầu tư thấp: So với các loại van có cùng kích thước và khả năng chịu áp, van bướm tay gạt thường có mức giá cạnh tranh nhất.

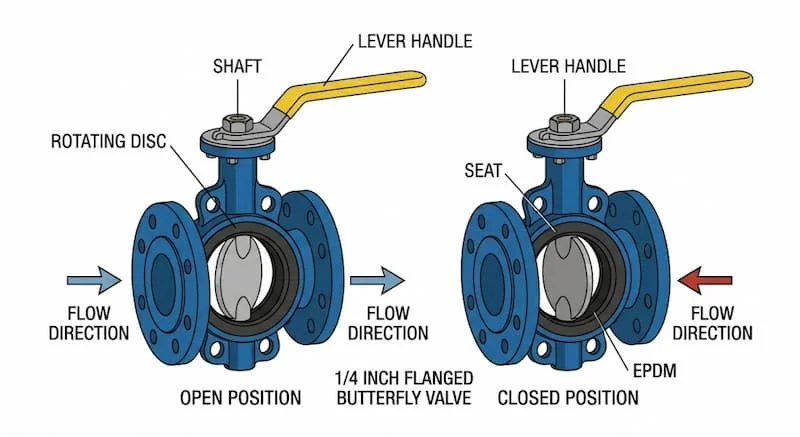

Nguyên lý hoạt động của cánh bướm

Nguyên lý vận hành của thiết bị dựa trên chuyển động quay của đĩa van quanh một trục cố định. Khi người vận hành tác động lực vào tay gạt, trục van sẽ truyền động khiến đĩa van xoay:

1. Trạng thái mở: Đĩa van xoay song song với hướng dòng chảy, cho phép lưu chất đi qua với lực cản tối thiểu.

2. Trạng thái đóng: Đĩa van xoay vuông góc với đường ống, ép chặt vào vòng đệm (seat) để chặn đứng dòng chảy.

Thiết kế đĩa van hình tròn dẹt giúp giảm thiểu đáng kể trọng lượng thiết bị và lực ma sát khi vận hành, đồng thời giúp việc bảo trì trở nên đơn giản hơn bao giờ hết.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật van bướm mặt bích

Không phải mọi loại van bướm đều giống nhau. Tùy thuộc vào môi trường lưu chất và kích thước đường ống, bạn cần chọn đúng biến thể vật liệu và cơ cấu vận hành.

1. Phân loại theo vật liệu cấu tạo

Vật liệu là yếu tố sống còn quyết định tuổi thọ của van trong các môi trường khác nhau:

• Thân gang (Cast Iron): Là loại phổ biến nhất, dùng cho nước sạch, PCCC, HVAC. Giá thành rẻ, độ bền cơ học tốt.

• Thân Inox (Stainless Steel 304/316): Chuyên dùng cho thực phẩm, dược phẩm hoặc các môi trường có độ ăn mòn cao.

• Thân nhựa (PVC/CPPR): Lựa chọn ưu tiên cho các hệ thống xử lý hóa chất nhẹ hoặc nước biển, nơi kim loại dễ bị oxy hóa.

2. Sự khác biệt giữa tay gạt và tay quay (Gear Box)

Một sai lầm phổ biến là sử dụng tay gạt cho mọi kích thước van. Thực tế, tay gạt (Lever) chỉ nên dùng cho các size từ DN50 đến tối đa DN200. Khi đường kính ống lớn hơn (từ DN250 trở lên), áp lực nước tác động lên cánh bướm là cực lớn, việc dùng tay gạt sẽ trở nên quá nặng, thậm chí gây gãy trục. Khi đó, cơ cấu tay quay (vô lăng) kết hợp hộp số trợ lực là bắt buộc để đảm bảo an toàn và vận hành nhẹ nhàng.

Thông số kỹ thuật tiêu chuẩn của van bướm mặt bích

Khi lựa chọn, bạn cần bám sát các thông số kỹ thuật sau để đảm bảo tính lắp lẫn:

• Kích thước định danh: DN50, DN65, DN80, DN100, DN125, DN150, DN200.

• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, DIN PN10/PN16. Lưu ý: Mặt bích trên van phải trùng khớp tiêu chuẩn với mặt bích trên ống thì mới có thể xỏ bulong.

• Áp lực làm việc: Thường là PN10 hoặc PN16 (tương đương 10-16 bar).

• Vật liệu vòng đệm (Seat): EPDM (nước sạch), NBR (dầu), hoặc PTFE (hóa chất).

So sánh chi tiết: Van bướm tay gạt hay tay quay?

👉 Insight chuyên gia: Nếu hệ thống của bạn yêu cầu thao tác đóng ngắt khẩn cấp (như PCCC), tay gạt là ưu tiên số 1. Nếu cần sự bền bỉ và điều tiết lưu lượng mịn, hãy chọn tay quay.

Ứng dụng thực tế và những sai lầm cần tránh

Van bướm mặt bích tay gạt hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

1. Hệ thống PCCC: Dùng làm van chặn trong các cụm bơm hoặc đầu tầng.

2. Hệ thống HVAC: Điều khiển nước lạnh (Chiller) trong các tòa nhà cao tầng.

3. Công nghiệp nhẹ: Dẫn nước sản xuất, xử lý nước thải sơ bộ.

Sai lầm "chết người" khi lắp đặt và sử dụng

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy 3 sai lầm lớn nhất khiến van nhanh hỏng:

• Dùng tay gạt cho van size lớn: Việc cố gắng kéo một chiếc van DN300 bằng tay gạt dưới áp suất 10 bar có thể gây tai nạn lao động hoặc làm cong trục van.

• Lắp sai tiêu chuẩn mặt bích: Ép một chiếc van chuẩn JIS vào mặt bích chuẩn ANSI sẽ khiến các lỗ bulong bị lệch, gây biến dạng thân van khi siết cố.

• Dùng để điều tiết dòng chảy thường xuyên: Van bướm tay gạt sinh ra để đóng/mở hoàn toàn. Nếu mở hé 30-45% trong thời gian dài, áp lực dòng chảy dồn vào đĩa van sẽ làm rách vòng đệm (seat) gây rò rỉ.

Hướng dẫn lựa chọn và lắp đặt đúng chuẩn

Để chọn được sản phẩm ưng ý, hãy tuân thủ checklist sau của chúng tôi:

• [ ] DN (Size): Đo chính xác đường kính trong của ống dẫn.

• [ ] Tiêu chuẩn bích: Kiểm tra hệ thống đang dùng chuẩn Nhật (JIS), Mỹ (ANSI) hay Đức (DIN).

• [ ] Môi trường: Nước sạch dùng gang, nước thải/hóa chất dùng inox hoặc nhựa.

• [ ] Vị trí lắp: Có đủ không gian để gạt tay lái 90 độ hay không? (Nếu không, phải dùng tay quay).

Lưu ý lắp đặt kỹ thuật

Khi lắp đặt van bướm mặt bích, hãy đảm bảo đĩa van ở trạng thái mở một phần. Nếu đóng hoàn toàn khi siết bulong, vòng đệm cao su có thể bị kẹt và biến dạng, khiến van không thể mở ra sau đó. Đồng thời, hãy siết bulong theo hình đối xứng (hình sao) để lực ép lên mặt bích đồng đều nhất, tránh hiện tượng nứt vỡ bích gang do ứng suất cục bộ.

FAQ - Giải đáp thắc mắc về van bướm mặt bích

1. Van bướm tay gạt có dùng cho hơi nóng (steam) được không?

Không nên. Vòng đệm cao su EPDM thông thường chỉ chịu được dưới 120°C. Với hơi nóng, bạn cần dùng van bướm thân thép đúc với vòng đệm kim loại (seal cứng).

2. Tại sao van của tôi bị kẹt cứng sau một thời gian không sử dụng?

Đây là hiện tượng đóng cặn hoặc vòng đệm cao su bị lão hóa dính vào đĩa van. Bạn nên bảo trì định kỳ bằng cách đóng mở van ít nhất 1 lần mỗi tháng.

3. Van bướm mặt bích tay gạt có kín bằng van bi không?

Trong điều kiện áp suất tiêu chuẩn (dưới 16 bar), độ kín là tương đương. Tuy nhiên, ở áp suất cực cao, van bi thường chiếm ưu thế hơn về độ kín khít tuyệt đối.

Kết luận

Van bướm mặt bích là một giải pháp kỹ thuật tối ưu, hội tụ đủ 3 yếu tố: Hiệu quả, gọn nhẹ và kinh tế cho các hệ thống đường ống vừa và nhỏ. Tuy nhiên, sự thành bại của hệ thống không nằm ở chiếc van đắt nhất mà nằm ở chiếc van phù hợp nhất về tiêu chuẩn kết nối và vật liệu.

Hãy theo dõi honto.vn để nhận thêm thông tin về van bướm mặt bích tay gạt!
