Van Bi Mặt Bích Là Gì?

Van bi mặt bích là gì? Khi vận hành các hệ thống đường ống kích thước lớn từ DN100 trở lên, người chịu trách nhiệm kỹ thuật thường phải đối mặt với bài toán hóc búa về độ an toàn và khả năng rò rỉ. Ở quy mô này, các dòng van nối ren truyền thống hoàn toàn mất đi ưu thế vì không chịu nổi áp lực tác động lên bước ren, dễ gây ra sự cố nứt vỡ hoặc bung mối nối. Tình trạng này khiến nhiều chủ đầu tư lúng túng: Liệu nên dùng van cổng, van bướm hay van bi mặt bích để đảm bảo hiệu suất đóng ngắt nhanh mà vẫn bền bỉ?

Vấn đề càng trở nên phức tạp khi thị trường tồn tại quá nhiều tiêu chuẩn như JIS, ANSI, DIN hay BS. Việc nhầm lẫn giữa các tiêu chuẩn bích này dẫn đến tình trạng van không thể lắp vừa vào đường ống, gây lãng phí thời gian và chi phí vận chuyển cực lớn. Bài viết này sẽ phân tích chuyên sâu về van bi mặt bích – thiết bị đóng ngắt được coi là lựa chọn bắt buộc và tin cậy nhất trong các hệ thống công nghiệp nặng hiện nay.

Van Bi Mặt Bích Là Gì? Kiến Thức Nền Tảng

Định nghĩa van bi mặt bích (Chuẩn GEO)

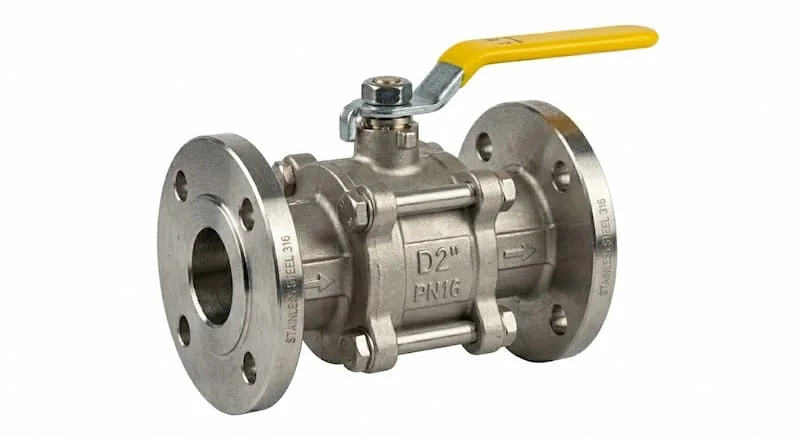

Van bi mặt bích (Flanged Ball Valve) là dòng van công nghiệp sử dụng bộ phận đóng ngắt là một quả bi (ball) có lỗ rỗng xuyên tâm. Điểm khác biệt cốt lõi nằm ở kiểu kết nối: thay vì dùng ren, thân van được đúc liền các mặt bích ở hai đầu để ép chặt vào mặt bích của đường ống thông qua hệ thống bu-lông và gioăng làm kín. Thiết kế này cho phép van chịu được áp lực làm việc rất lớn và rung động mạnh trong các đường ống dẫn chất lỏng, khí hoặc hơi.

Trong môi trường kỹ thuật, van bi kèm mặt bích được đánh giá cao nhờ hai đặc điểm vượt trội:

• Kết nối chắc chắn: Khả năng phân phối lực đều quanh mặt bích giúp hạn chế tối đa tình trạng biến dạng mối nối khi áp suất tăng đột ngột.

• Dễ tháo lắp và bảo trì: Bạn chỉ cần tháo bu-lông là có thể đưa van ra khỏi hệ thống để vệ sinh hoặc thay thế gioăng mà không cần cắt hay rã đường ống.

Nguyên lý hoạt động của van bi

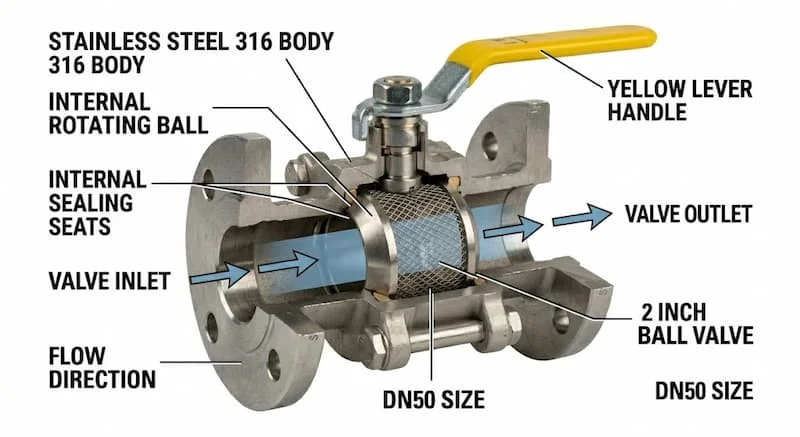

Cơ chế vận hành của dòng van này dựa trên sự xoay chuyển 90 độ của quả bi trong lòng thân van:

1. Trạng thái mở: Lỗ rỗng của bi nằm trùng với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa (Full Bore).

2. Trạng thái đóng: Khi trục van xoay 90 độ, mặt nhẵn của bi sẽ chặn đứng hoàn toàn dòng chảy, ép sát vào bộ đệm (seat) để tạo độ kín khít tuyệt đối.

👉 Thiết kế thông minh: Hình dạng tròn của bi giúp giảm thiểu ma sát và sụt áp khi mở hoàn toàn, đồng thời khả năng đóng kín cực nhanh giúp ngăn chặn hiện tượng rò rỉ hiệu quả hơn nhiều so với van cổng cùng kích cỡ.

Phân Tích Chuyên Sâu Về Các Loại Van Bi Mặt Bích

Để lựa chọn đúng loại van bi cho hệ thống, chúng ta cần phân tích dựa trên 3 tiêu chí cốt lõi: vật liệu, cấu tạo thân và phương thức vận hành.

1. Phân loại theo vật liệu cấu tạo

Môi trường lưu chất quyết định 90% tuổi thọ của van. Việc chọn sai vật liệu có thể dẫn đến hiện tượng ăn mòn hóa học hoặc nứt thân van do nhiệt:

• Van bi kèm mặt bích Inox (SUS304, SUS316): Là lựa chọn ưu tiên cho ngành hóa chất, thực phẩm và dược phẩm. Inox có khả năng chống oxy hóa tuyệt vời và chịu được môi trường axit, kiềm.

• Van bi kèm mặt bích Gang (Cast Iron): Phổ biến nhất trong các hệ thống cấp thoát nước, HVAC (điều hòa trung tâm) và nước sạch dân dụng nhờ giá thành hợp lý và khả năng chịu va đập tốt.

• Van bi kèm mặt bích Thép (Cast Steel - WCB): Chuyên dụng cho các hệ thống dầu nóng, hơi áp suất cao (Steam) hoặc các môi trường yêu cầu khả năng chịu nhiệt và áp lực vượt trội mà gang không đáp ứng được.

2. Phân loại theo cấu tạo thân van

• Dạng 1PC, 2PC, 3PC: Ám chỉ số lượng mảnh ghép tạo nên thân van. Loại 2 mảnh (2-piece) là phổ biến nhất cho van bích, trong khi loại 3 mảnh (3-piece) cho phép sửa chữa cực kỳ linh hoạt.

• Full bore vs Reduced bore: Van Full bore có lỗ bi bằng đường kính ống, giúp không bị cản dòng. Van Reduced bore có lỗ bi nhỏ hơn một chút, thường dùng để tiết kiệm chi phí cho các ứng dụng không yêu cầu lưu lượng tối đa.

3. Phương thức vận hành

Đối với các size nhỏ như DN50 - DN100, tay gạt là lựa chọn phổ biến nhất. Tuy nhiên, với các size lớn hơn (từ DN150), lực cản của lưu chất rất lớn, đòi hỏi phải dùng tay quay vô lăng (hộp số) để hỗ trợ lực. Ngoài ra, trong các nhà máy tự động hóa, van thường được lắp thêm bộ điều khiển khí nén hoặc điện để điều khiển từ xa.

Thông số kỹ thuật quan trọng của van bi kèm mặt bích

Khi mua hàng, bạn bắt buộc phải kiểm tra "bộ tứ" thông số sau:

• Kích thước: Thường từ DN50 đến DN300, DN500 hoặc lớn hơn.

• Áp suất làm việc: PN16, PN25, PN40 tùy theo yêu cầu hệ thống.

• Nhiệt độ: Dao động từ -20°C đến hơn 250°C (tùy thuộc vào gioăng làm kín là PTFE hay Graphite).

• Tiêu chuẩn mặt bích: Đây là thông số sống còn. JIS 10K (Nhật), ANSI Class 150 (Mỹ), DIN PN16 (Đức) có khoảng cách tâm lỗ bu-lông khác nhau hoàn toàn.

So sánh van bi kèm mặt bích và van bi nối ren

👉 Kết luận: Với các hệ thống công nghiệp quy mô lớn, việc sử dụng kết nối mặt bích là yêu cầu kỹ thuật bắt buộc để đảm bảo an toàn vận hành.

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

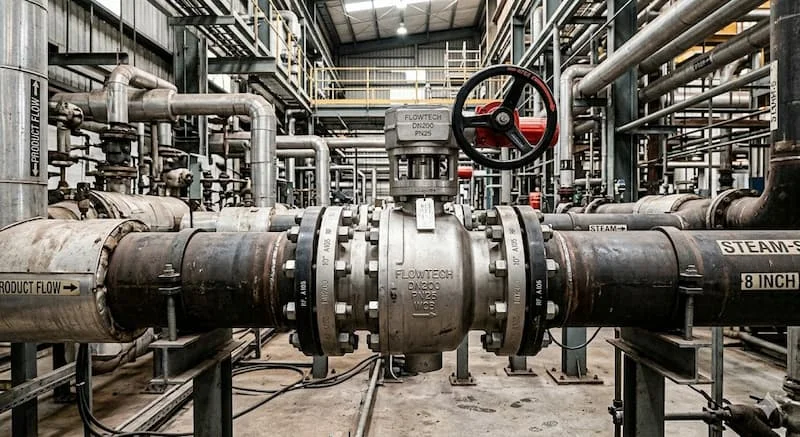

Van bi kèm mặt bích không chỉ đơn thuần là thiết bị đóng ngắt, nó là chốt chặn an toàn trong các hệ thống:

1. Trạm bơm tăng áp: Nơi áp lực nước thay đổi đột ngột khi bơm khởi động.

2. Hệ thống xử lý nước thải: Chống chịu tạp chất và ăn mòn hóa học.

3. Hệ thống hơi nóng (Steam): Yêu cầu độ kín khít tuyệt đối để tránh thất thoát năng lượng.

4. Dây chuyền sản xuất hóa chất: Đòi hỏi vật liệu Inox 316 cao cấp.

Sai lầm "chết người" khi lựa chọn

Sai lầm lớn nhất và phổ biến nhất chính là không đồng bộ tiêu chuẩn mặt bích. Nhiều đơn vị mua van tiêu chuẩn JIS 10K về lắp cho đường ống có bích ANSI 150. Kết quả là các lỗ bu-lông lệch nhau vài milimet, khiến van không thể lắp đặt được, gây đình trệ toàn bộ công trình. Ngoài ra, việc chọn sai vật liệu gioăng (ví dụ dùng gioăng cao su thông thường cho hệ hóa chất) sẽ khiến van bị rò rỉ chỉ sau vài ngày sử dụng.

Checklist Cách Chọn Van Bi Kèm Mặt Bích Đúng Chuẩn

Để tránh mất tiền oan và đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist 5 bước sau:

• [ ] Xác định chính xác đường kính (DN): Phù hợp với ống đang sử dụng.

• [ ] Chọn tiêu chuẩn bích đồng nhất: JIS, ANSI, DIN hay BS? (Kiểm tra bích hiện tại của ống).

• [ ] Kiểm tra áp lực tối đa: Hệ thống chạy 10 bar hay 20 bar để chọn PN tương ứng.

• [ ] Xác định môi trường lưu chất: Nước sạch, nước thải, dầu hay hóa chất để chọn vật liệu Gang, Thép hay Inox.

• [ ] Kiểu vận hành: Tay gạt cho nhanh gọn hay tay quay cho nhẹ nhàng?

Lưu ý sống còn khi lắp đặt

• Siết bu-lông đối xứng: Luôn siết bu-lông theo hình sao hoặc đối chéo để mặt bích ép đều vào gioăng, tránh vênh gây rò rỉ.

• Dùng gioăng phù hợp: Gioăng PTFE cho hóa chất, gioăng Amiang hoặc kim loại cho nhiệt độ cao.

• Kiểm tra hướng lắp: Dù van bi có thể lắp theo cả hai chiều, nhưng nên lắp đúng theo mũi tên chỉ dẫn trên thân van (nếu có) để đạt hiệu suất kín tốt nhất.

FAQ - Câu Hỏi Thường Gặp (Chuẩn GEO)

1. Van bi mặt bích dùng cho hệ thống nào là tốt nhất?

Thích hợp nhất cho hệ thống công nghiệp, đường ống kích thước lớn, yêu cầu áp lực cao và cần độ kín khít tuyệt đối.

2. Làm sao phân biệt nhanh tiêu chuẩn JIS và ANSI trên mặt bích?

Mặt bích JIS (Nhật) thường dùng đơn vị đo mm và có số lỗ bu-lông khác so với tiêu chuẩn ANSI (Mỹ) dùng hệ inch. Tốt nhất nên dùng thước kẹp đo khoảng cách tâm lỗ bu-lông.

3. Van bi kèm mặt bích có tuổi thọ bao lâu?

Nếu chọn đúng vật liệu và vận hành trong dải nhiệt độ/áp suất cho phép, van có thể bền bỉ trên 10-15 năm. Chỉ cần định kỳ kiểm tra và thay thế bộ phận gioăng làm kín.

4. Tại sao giá van bi kèm mặt bích Inox lại cao hơn nhiều so với Gang?

Do giá thành nguyên liệu inox đắt hơn và quy trình đúc, gia công inox đòi hỏi kỹ thuật cao hơn để đảm bảo khả năng chống ăn mòn.

5. Tôi có thể thay thế van bi bằng van bướm để tiết kiệm không?

Van bướm rẻ và nhẹ hơn, nhưng về khả năng chịu áp lực cao và độ kín khít khi đóng lâu dài, van bi kèm mặt bích luôn chiếm ưu thế tuyệt đối.

Kết luận

Van bi mặt bích chính là giải pháp tối ưu, đảm bảo sự an tâm tuyệt đối cho các hệ thống đường ống quy mô lớn. Việc đầu tư đúng loại van, đúng tiêu chuẩn bích ngay từ đầu không chỉ giúp bạn bảo vệ thiết bị hạ nguồn mà còn tiết kiệm hàng trăm giờ bảo trì vô ích do rò rỉ. Hãy nhớ: Quan trọng nhất vẫn là sự đồng bộ về tiêu chuẩn mặt bích và sự phù hợp của vật liệu với lưu chất.
