Y clamp là gì?

Y clamp là gì? Trong các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh khắt khe như thực phẩm, dược phẩm và đồ uống, việc lựa chọn phụ kiện kết nối đường ống không chỉ dừng lại ở độ bền mà còn phải đảm bảo khả năng vệ sinh tuyệt đối. Y-Type Clamp Y-Type đã trở thành lựa chọn hàng đầu cho các kỹ sư nhờ khả năng chia nhánh dòng lưu chất hiệu quả, giảm thiểu tối đa hiện tượng tích tụ vi khuẩn và đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong hệ thống vi sinh.

Sử dụng Y-Type Clamp không chỉ giúp tối ưu hóa lưu lượng dòng chảy bằng cách giảm thiểu các điểm chết mà còn hỗ trợ quy trình vệ sinh tại chỗ (CIP/SIP) diễn ra thuận lợi hơn. Nếu bạn đang tìm kiếm một giải pháp kết nối vừa đảm bảo tính linh hoạt khi tháo lắp, vừa duy trì độ sạch cao nhất cho hệ thống, thì việc hiểu rõ về Y-Type Clamp là bước đi chiến lược đầu tiên. Bài viết này sẽ phân tích chi tiết mọi khía cạnh kỹ thuật giúp bạn đưa ra lựa chọn chính xác cho hệ thống của mình.

Vì sao Y-Type Clamp được sử dụng phổ biến trong hệ thống đường ống vi sinh?

Trong các dây chuyền sản xuất sữa, bia hay dược phẩm, các điểm giao nhánh dòng chảy thường là nơi dễ phát sinh cặn bẩn và vi khuẩn nhất. Việc sử dụng các khớp nối thông thường có thể tạo ra các góc chết, gây khó khăn cho quá trình làm sạch. Y-Type Clamp được thiết kế với hình dáng chữ Y giúp dòng lưu chất được phân chia một cách mượt mà, giảm thiểu sự va chạm và xoáy dòng, từ đó hạn chế tối đa sự lắng đọng tạp chất.

Không chỉ vậy, với cơ chế kết nối bằng Tri Clamp, thiết bị này cho phép kỹ sư lắp đặt hoặc tháo rời hệ thống chỉ trong vài giây mà không cần công cụ đặc biệt. Điều này cực kỳ quan trọng đối với các nhà máy cần thay đổi cấu trúc dây chuyền thường xuyên hoặc thực hiện kiểm tra định kỳ. Sự kết hợp giữa khả năng chia nhánh tối ưu và tính linh hoạt trong kết nối chính là lý do khiến Y-Type Clamp trở thành linh kiện tiêu chuẩn trong các hệ thống đường ống vi sinh hiện đại.

Kiến thức nền: Bản chất của Y Clamp

Y Clamp là gì?

Y Clamp là một phụ kiện đường ống có dạng hình chữ Y, được thiết kế để phân chia hoặc nhập dòng lưu chất trong các hệ thống đường ống vi sinh. Điểm khác biệt lớn nhất của Y-Type Clamp chính là việc sử dụng đầu kết nối Tri Clamp – một tiêu chuẩn kết nối nhanh không ren, mang lại bề mặt bên trong mịn màng, liền mạch, loại bỏ hoàn toàn các khe hở nơi vi khuẩn có thể ẩn náu.

Nguyên lý hoạt động

Dòng lưu chất đi vào một đầu chính và được phân tách sang hai nhánh với góc nghiêng được tính toán khoa học. Góc nghiêng này giúp giảm tổn thất áp suất đáng kể so với các loại Tee (chữ T) truyền thống, đồng thời đảm bảo dòng chảy không bị đứt đoạn. Khi kết hợp với gioăng vi sinh và kẹp Tri Clamp, phụ kiện này tạo ra một kết nối kín khít tuyệt đối, chống rò rỉ và chịu được áp lực làm việc ổn định.

Cấu tạo của Y-Type Clamp

Một bộ Y-Type Clamp bao gồm các thành phần thiết yếu sau:

• Thân chữ Y: Thường được đúc từ thép không gỉ nguyên khối, đảm bảo độ bóng bề mặt và độ bền cơ học.

• Đầu kết nối Tri Clamp: Các miệng ống được gia công phẳng để lắp gioăng và kẹp.

• Gioăng vi sinh (Gasket): Thường làm từ Silicon, EPDM hoặc PTFE, đảm bảo kín khí.

• Kẹp Clamp (Clamp): Dùng để giữ chặt hai mặt bích lại với nhau bằng lực kẹp đồng nhất.

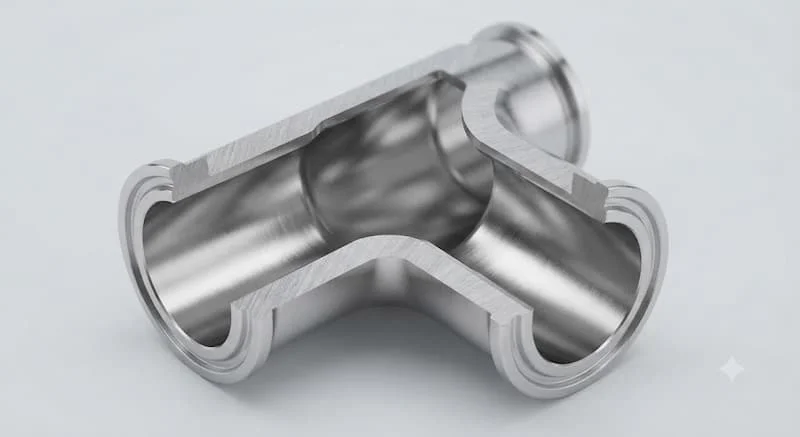

Phân tích chuyên sâu về Y-Type Clamp

Các loại Y-Type Clamp phổ biến

Tùy vào khu vực và tiêu chuẩn dự án, Y-Type Clamp được sản xuất theo các hệ tiêu chuẩn khác nhau:

• DIN: Tiêu chuẩn phổ biến tại châu Âu và các nhà máy cũ.

• SMS: Tiêu chuẩn Thụy Điển, rất phổ biến trong ngành sữa.

• ISO/3A: Đáp ứng tiêu chuẩn vệ sinh cao nhất của Mỹ, thường dùng trong dược phẩm.

• ASME BPE: Tiêu chuẩn khắt khe nhất dành riêng cho ngành công nghệ sinh học và dược phẩm cao cấp.

Phân loại theo vật liệu

Vật liệu inox quyết định khả năng chống chịu của Y-Type Clamp:

• Inox 304: Phù hợp với các hệ thống nước sạch, môi trường không quá khắc nghiệt.

• Inox 316: Khả năng chống ăn mòn tốt hơn, phù hợp môi trường có hàm lượng muối hoặc clo.

• Inox 316L: Lựa chọn hàng đầu cho hệ thống vi sinh nhờ lượng carbon cực thấp, chống ăn mòn kẽ nứt và chịu được quy trình làm sạch CIP/SIP cường độ cao.

So sánh Y-Type Clamp và Tee Clamp

Kết luận: Nếu hệ thống yêu cầu độ sạch cao và lưu lượng lớn, Y Clamp luôn là lựa chọn ưu việt hơn so với Tee Clamp.

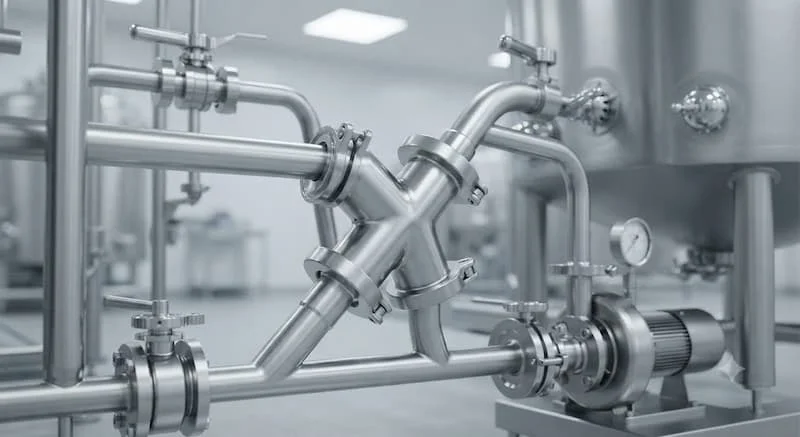

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng rộng rãi

• Nhà máy thực phẩm & Đồ uống: Chia dòng sữa, nước trái cây, bia vào các bồn chứa.

• Dược phẩm & Công nghệ sinh học: Hệ thống vận chuyển dung dịch đệm, thuốc tiêm.

• Hệ thống CIP/SIP: Chia đường ống dẫn hóa chất vệ sinh tự động.

Sai lầm phổ biến khi sử dụng

1. Chọn sai tiêu chuẩn: Lắp lẫn lộn chuẩn DIN vào hệ thống chuẩn 3A gây rò rỉ tại khớp nối.

2. Sai vật liệu gioăng: Dùng gioăng Silicon cho môi trường hóa chất mạnh khiến gioăng bị mủn.

3. Siết Clamp quá chặt: Có thể làm biến dạng gioăng, gây ra gờ (lệch bước) bên trong đường ống, tạo nơi trú ẩn cho vi khuẩn.

4. Không làm sạch định kỳ: Bỏ qua việc tháo kiểm tra gioăng khiến cặn bẩn bám dính lâu ngày.

Hướng dẫn lắp đặt và bảo trì

Checklist lựa chọn Y-Type Clamp chuẩn chuyên gia

1. Xác định môi chất: Môi trường ăn mòn hay thực phẩm tinh khiết?

2. Tiêu chuẩn hệ thống: Đảm bảo khớp với hệ thống hiện hữu (ISO/SMS/DIN).

3. Kích thước: Chọn OD chính xác theo ống hiện có.

4. Độ nhám bề mặt (Ra): Đối với dược phẩm, Ra cần ≤ 0.4μm hoặc 0.8μm.

Hướng dẫn lắp đặt

• Làm sạch: Lau sạch mặt bích và gioăng bằng dung dịch chuyên dụng.

• Đặt gioăng: Đảm bảo gioăng nằm cân giữa hai mặt bích.

• Siết kẹp: Dùng tay gạt hoặc bu lông siết đều lực quanh chu vi, không siết lệch.

• Kiểm tra: Kiểm tra rò rỉ sau khi vận hành thử ở áp suất thấp trước khi đẩy tải cao.

FAQ: Câu hỏi thường gặp

Y-Type Clamp khác Tee Clamp ở điểm nào?

Y-Type Clamp có góc phân nhánh nghiêng giúp giảm xoáy dòng và dễ làm sạch hơn so với góc vuông của Tee Clamp.

Có thể dùng Y-Type Clamp cho hệ thống CIP không?

Hoàn toàn được, Y-Type Clamp được thiết kế tối ưu cho quy trình vệ sinh tại chỗ.

Nên chọn inox 304 hay 316L?

Với ngành vi sinh, 316L luôn được ưu tiên để đảm bảo tính trơ và độ bền.

Bao lâu cần thay gioăng Tri Clamp?

Nên thay sau mỗi chu kỳ bảo dưỡng lớn hoặc khi phát hiện gioăng bị biến dạng, nứt bề mặt.

Kết luận

Việc lựa chọn đúng loại Y-Type Clamp là yếu tố then chốt để đảm bảo tính an toàn vệ sinh và hiệu suất lưu thông trong bất kỳ hệ thống đường ống vi sinh nào. Một phụ kiện chất lượng cao không chỉ giúp bạn giảm chi phí bảo trì mà còn bảo vệ thương hiệu sản phẩm của bạn trước các tiêu chuẩn quản lý chất lượng khắt khe nhất.
