Ống nối mềm inox là gì?

Ống nối mềm inox là gì? Trong các hệ thống đường ống hiện đại, rung động, sự giãn nở nhiệt và sai lệch lắp đặt là những "kẻ thù" thầm lặng gây ra các vết nứt, rò rỉ hoặc hư hỏng nghiêm trọng cho thiết bị. Nếu bạn sử dụng các đoạn ống cứng hoàn toàn để kết nối các máy bơm hoặc van công nghiệp, những dao động này sẽ truyền trực tiếp lên thiết bị, dẫn đến giảm tuổi thọ và chi phí bảo trì tăng cao. Đó chính là lý do ống nối mềm lnox trở thành giải pháp kỹ thuật không thể thiếu.

Không chỉ là một đoạn ống linh hoạt, ống nối mềm lnox (Stainless Steel Flexible Hose) đóng vai trò như một bộ phận giảm chấn, bảo vệ toàn bộ hệ thống khỏi ứng suất cơ học khắc nghiệt. Việc tích hợp sản phẩm này vào dự án không chỉ đảm bảo sự an toàn cho thiết bị mà còn duy trì hiệu suất vận hành ổn định trong thời gian dài. Hãy cùng khám phá tại sao sản phẩm này lại được các chuyên gia cơ điện tin dùng đến vậy.

Vì sao hệ thống đường ống cần sử dụng ống nối mềm lnox?

Bất kỳ thiết bị cơ khí nào như máy bơm, máy nén khí hay chiller đều sinh ra rung động trong quá trình vận hành. Khi các rung động này cộng hưởng với đường ống cứng, chúng tạo ra các vết nứt mỏi (fatigue cracks) tại các mối hàn hoặc khớp nối. Ngoài ra, sự chênh lệch nhiệt độ khiến ống giãn nở, tạo ra lực đẩy làm biến dạng mặt bích hoặc ren kết nối.

Ống nối mềm lnox được thiết kế đặc biệt để hấp thụ những chuyển động này. Nó hoạt động như một "khớp nối động", cho phép đường ống co giãn tự do và triệt tiêu rung động trước khi chúng gây hại cho hệ thống. Nếu không có thiết bị này, chi phí thay thế linh kiện đắt tiền và thời gian dừng máy (downtime) sẽ trở thành gánh nặng lớn cho mọi doanh nghiệp.

Kiến thức nền: Bản chất của ống nối mềm inox

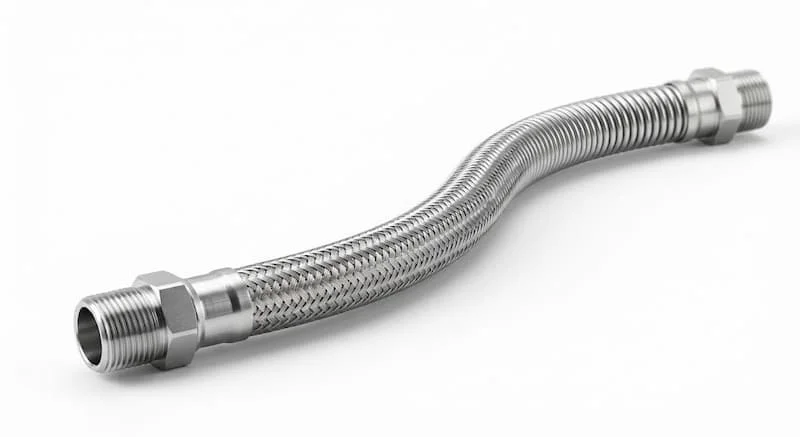

Ống nối mềm lnox là gì?

Ống nối mềm inox là thiết bị dẫn lưu chất được cấu tạo từ các lớp kim loại linh hoạt, cho phép uốn cong, kéo dài hoặc bù trừ sai lệch tâm. Trong hệ thống đường ống, nó được dùng để kết nối giữa máy móc và đường ống cố định, hoặc giữa hai đoạn ống bị lệch tâm do thi công.

Nguyên lý hoạt động

Nguyên lý của thiết bị này dựa trên cấu trúc sóng của ruột ống:

• Dạng sóng (Corrugated): Cho phép ống uốn cong mà không làm thay đổi tiết diện bên trong.

• Lớp lưới bện (Braided Layer): Bao bọc bên ngoài, chịu áp suất cao và ngăn ống bị giãn dài quá mức dưới tác động của áp suất lưu chất.

• Hấp thụ dao động: Nhờ tính mềm dẻo, ống nối mềm lnox triệt tiêu các sóng rung động cơ học, bảo vệ mối nối khỏi tình trạng bị lỏng hoặc nứt do ứng suất.

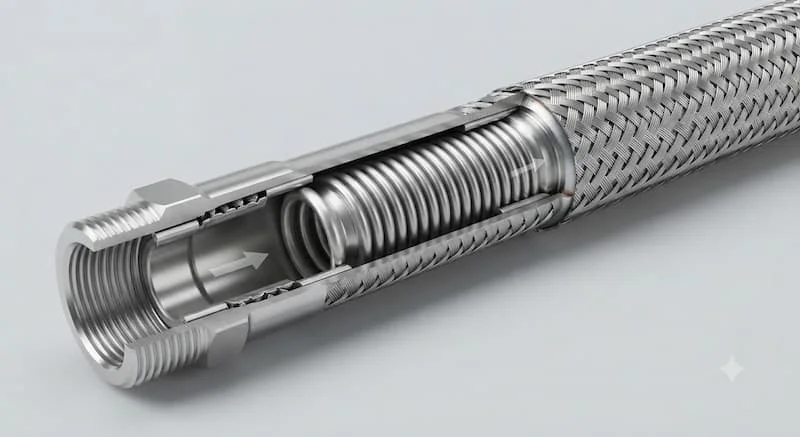

Cấu tạo của ống nối mềm lnox

Một sản phẩm đạt chuẩn thường bao gồm:

• Ống ruột gà inox (Inner Hose): Lõi chính chịu tiếp xúc với lưu chất.

• Lớp lưới bện (Braid): Tăng cường khả năng chịu áp suất và bảo vệ va đập.

• Đầu nối: Ren, mặt bích hoặc clamp vi sinh tùy vào tiêu chuẩn hệ thống.

• Mối hàn (Welding): Điểm kết nối giữa ống ruột gà và đầu nối, yêu cầu kỹ thuật hàn chính xác để tránh rò rỉ.

Phân tích chuyên sâu về ống nối mềm lnox

Các loại ống nối mềm lnox phổ biến

Dựa vào vật liệu, chúng ta có các dòng phổ biến:

• Inox 304: Cân bằng tốt giữa chi phí và khả năng chống ăn mòn, dùng phổ biến trong PCCC và nước sạch.

• Inox 316/316L: Chống ăn mòn tuyệt đối, phù hợp cho ngành dược phẩm, thực phẩm, hóa chất và môi trường nước mặn.

• Inox 201: Chi phí thấp nhưng khả năng chống ăn mòn kém, chỉ dùng cho môi trường khô ráo, ít tác động hóa học.

Phân loại theo kiểu kết nối

• Nối ren: Phù hợp cho đường ống kích thước nhỏ (DN15 - DN50), lắp đặt đơn giản.

• Nối mặt bích: Dùng cho ống kích thước lớn, chịu được áp suất cao và yêu cầu độ an toàn nghiêm ngặt.

• Clamp vi sinh: Dùng trong công nghiệp thực phẩm, cho phép tháo lắp nhanh và đảm bảo độ sạch.

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn, cần nắm rõ các thông số:

• Kích thước DN: Phải tương thích với ống dẫn.

• Chiều dài: Quyết định bán kính uốn và khả năng bù giãn nở.

• Áp suất làm việc (Working Pressure): Phải bao gồm hệ số an toàn.

• Bán kính uốn (Bending Radius): Thông số quan trọng để tránh làm gãy ống trong quá trình lắp đặt.

So sánh ống nối mềm lnox và khớp nối cao su

Kết luận: Chọn inox cho các hệ thống hơi nóng, áp cao hoặc môi trường có tính ăn mòn; chọn cao su cho các hệ thống cấp thoát nước nhiệt độ thường.

Ứng dụng thực tế và những sai lầm thường gặp

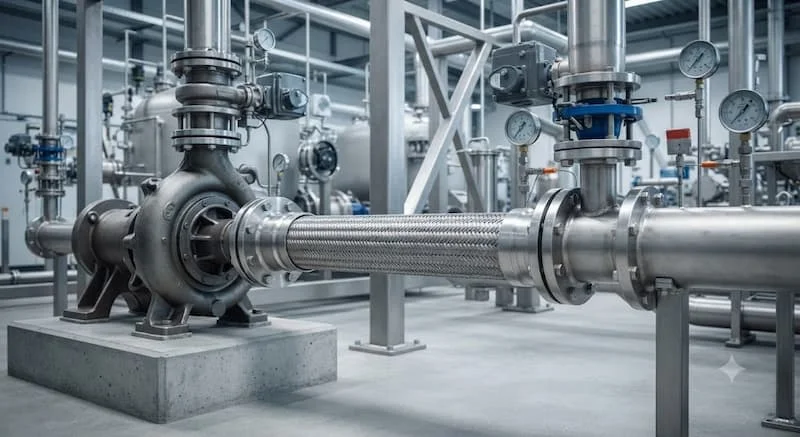

Ứng dụng phổ biến

Sản phẩm này hiện diện trong hầu hết các ngành công nghiệp:

• Hệ thống HVAC & Chiller: Hấp thụ rung động từ máy nén.

• Hệ thống hơi nóng (Boiler): Bù giãn nở nhiệt cho đường ống dẫn hơi.

• Công nghiệp thực phẩm: Kết nối máy chiết rót, máy thanh trùng.

• Dầu khí & Hóa chất: Vận chuyển lưu chất trong môi trường khắc nghiệt.

Sai lầm phổ biến khi lắp đặt

1. Xoắn ống (Torsion): Lắp đặt gây vặn xoắn làm hỏng cấu trúc sóng của ống ngay lập tức.

2. Vượt bán kính uốn: Uốn ống quá gắt dẫn đến mỏi kim loại tại điểm uốn.

3. Chọn sai chiều dài: Chiều dài quá ngắn làm mất khả năng bù giãn nở.

4. Lắp đặt sai cách: Không cố định đường ống cứng, khiến ống mềm phải chịu toàn bộ tải trọng của hệ thống.

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để ống nối mềm lnox đạt tuổi thọ tối đa, hãy thực hiện theo checklist:

• Lắp đặt: Đảm bảo trục của đầu nối thẳng hàng với đường ống trước khi siết mặt bích/ren. Sử dụng giá đỡ để giảm tải trọng lên ống mềm.

• Không xoắn: Nếu là kiểu nối ren, hãy dùng khớp nối sống (union) để tránh xoắn ống khi vặn.

• Bảo trì: Định kỳ kiểm tra lớp lưới bện bên ngoài xem có bị đứt gãy hoặc ăn mòn không.

Checklist trước khi vận hành

• [ ] Kích thước và kiểu kết nối đã đúng bản vẽ.

• [ ] Ống được lắp đặt không bị vặn xoắn.

• [ ] Kiểm tra độ kín của gioăng làm kín tại mặt bích.

• [ ] Áp suất thử đạt ít nhất 1.5 lần áp suất vận hành.

FAQ: Câu hỏi thường gặp

Ống nối mềm inox có chịu được nhiệt độ cao không?

Có, vật liệu inox chịu nhiệt cực tốt, phù hợp cho hệ thống hơi nóng.

Bao lâu cần thay ống nối mềm?

Phụ thuộc vào mức độ rung động và lưu chất, nhưng nên kiểm tra định kỳ hàng năm.

Có thể dùng cho hệ thống hơi không?

Có, đây là ứng dụng phổ biến nhất của loại ống này.

Nên chọn nối ren hay mặt bích?

Nối ren cho DN < 50, mặt bích cho DN lớn hơn để đảm bảo khả năng chịu áp.

Kết luận

Việc đầu tư vào ống nối mềm lnox chất lượng cao là cách tốt nhất để bảo vệ máy móc và giảm thiểu các rủi ro phát sinh trong quá trình vận hành. Khi chọn đúng vật liệu, kiểu kết nối và kích thước, hệ thống đường ống của bạn sẽ được bảo vệ tuyệt đối trước mọi dao động và giãn nở nhiệt.
