Strainer for pipe là gì?

Strainer for pipe là gì? Trong các hệ thống đường ống công nghiệp, sự hiện diện của tạp chất như rỉ sét, cặn vôi, hạt cát hay các mảnh vụn kim loại là "kẻ thù" khó chịu nhất. Chúng không chỉ gây tắc nghẽn cục bộ mà còn là nguyên nhân hàng đầu làm hư hỏng các thiết bị đắt tiền như máy bơm, van điều khiển và đồng hồ đo lưu lượng. Đó là lý do tại sao Strainer for pipe (bộ lọc đường ống) trở thành thành phần không thể thiếu trong bất kỳ thiết kế kỹ thuật chuyên nghiệp nào.

Việc lắp đặt một bộ lọc đường ống ngay trước các thiết bị nhạy cảm không đơn thuần là một thao tác kỹ thuật, mà là chiến lược đầu tư thông minh để kéo dài tuổi thọ hệ thống. Thiết bị này đóng vai trò như một "người gác cổng" thầm lặng, loại bỏ dị vật ngay từ đầu nguồn để đảm bảo dòng lưu chất luôn sạch sẽ và ổn định. Nếu không có bộ lọc đường ống, chi phí bảo trì và sửa chữa thiết bị phía sau sẽ tăng vọt, gây lãng phí nguồn lực vận hành đáng kể.

Vì sao hệ thống đường ống cần sử dụng Strainer?

Bất kỳ hệ thống đường ống nào, dù kín đến đâu, cũng khó tránh khỏi sự hình thành của cặn bẩn theo thời gian do hiện tượng ăn mòn hóa học, bong tróc lớp sơn lót hoặc các tạp chất còn sót lại trong quá trình thi công. Khi các dị vật này di chuyển với vận tốc cao trong dòng chảy, chúng trở thành "vũ khí" bắn phá cánh bơm, gây trầy xước bề mặt làm kín của van và làm sai lệch chỉ số của đồng hồ đo.

Bằng cách chặn đứng các tạp chất này, bộ lọc đường ống giúp tối ưu hóa hiệu suất vận hành. Thiết bị này giúp ngăn chặn sự tắc nghẽn, duy trì áp suất dòng chảy ổn định và bảo vệ các bộ phận chuyển động tinh vi của máy móc. Hiểu rõ và áp dụng đúng giải pháp lọc này là cách đơn giản nhưng hiệu quả nhất để nâng cao độ bền và giảm thiểu tối đa rủi ro dừng máy ngoài ý muốn.

Kiến thức nền: Bản chất của Strainer for Pipe

Strainer for pipe là gì?

Strainer for pipe (bộ lọc đường ống) là một thiết bị cơ học được lắp trực tiếp trên đường ống để giữ lại các dị vật có kích thước lớn hơn mắt lưới lọc. Khác với các thiết bị lọc tinh (filter) dùng để loại bỏ các hạt siêu mịn, strainer tập trung vào việc lọc cặn thô để bảo vệ các thiết bị cơ khí quan trọng. Đây là rào cản đầu tiên, đảm bảo hệ thống phía sau không bị đe dọa bởi các mảnh vụn có thể gây hư hỏng đột ngột.

Nguyên lý hoạt động

Nguyên lý của thiết bị này dựa trên sự chênh lệch áp suất và hướng dòng chảy:

1. Dòng lưu chất đi vào thân strainer.

2. Lưới lọc được thiết kế nghiêng hoặc đặt chắn ngang hướng dòng chảy, giữ lại tạp chất.

3. Lưu chất sạch tiếp tục đi qua lưới và di chuyển vào hệ thống.

4. Cặn bẩn tích tụ trong khoang chứa và được loại bỏ thông qua quy trình vệ sinh định kỳ hoặc xả đáy.

Cấu tạo của bộ lọc đường ống

Một bộ lọc tiêu chuẩn bao gồm các bộ phận chính:

• Thân Strainer: Vỏ bọc chịu lực, thường là gang, inox hoặc thép.

• Lưới lọc (Screen): Thành phần cốt lõi bằng thép không gỉ, xác định khả năng giữ cặn.

• Nắp đậy (Cover): Cho phép tháo lắp nhanh để vệ sinh lưới.

• Gioăng kín: Đảm bảo hệ thống không bị rò rỉ tại khớp nối nắp.

• Đầu kết nối: Dạng ren (nhỏ) hoặc mặt bích (lớn), giúp tích hợp vào đường ống dễ dàng.

• Van xả cặn: Giúp vệ sinh nhanh mà không cần tháo toàn bộ thiết bị.

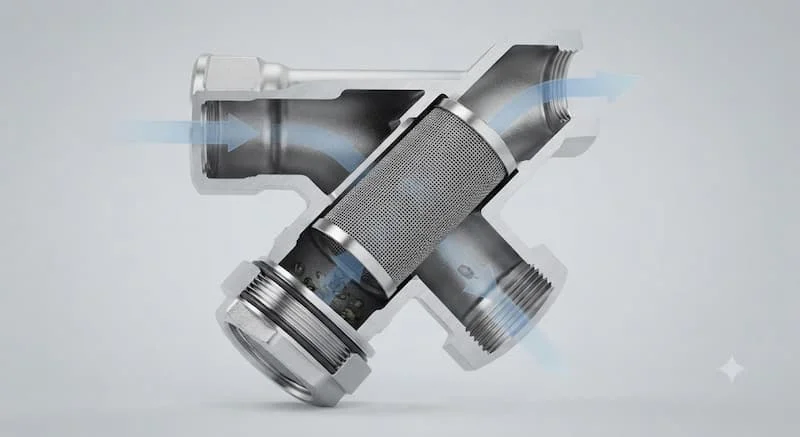

Phân tích chuyên sâu về các loại Strainer

Các loại thiết kế Strainer phổ biến

• Y Strainer: Phổ biến nhất nhờ thiết kế nhỏ gọn, phù hợp với áp suất cao, lắp được cả phương ngang và dọc.

• Basket Strainer: Có khoang lọc hình giỏ lớn, khả năng chứa cặn cực tốt, thường dùng cho lưu lượng lớn.

• Duplex Strainer: Gồm hai bộ lọc hoạt động song song, cho phép vệ sinh một bên mà không cần dừng hệ thống.

• Temporary Strainer: Loại lọc tạm thời dùng trong giai đoạn chạy thử nghiệm hệ thống.

Phân loại theo vật liệu

• Inox 304/316: Kháng ăn mòn tuyệt đối, tiêu chuẩn cao cho thực phẩm, dược phẩm.

• Gang: Tiết kiệm chi phí, phù hợp cho hệ thống cấp thoát nước, HVAC.

• Thép carbon: Lựa chọn tối ưu cho hơi nóng và dầu khí áp lực cao.

• Nhựa PVC/UPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất cực tốt.

Các thông số kỹ thuật then chốt

Khi chọn bộ lọc đường ống, các kỹ sư cần lưu ý:

• Kích thước (DN): Phải trùng khớp với kích thước ống.

• Mesh: Độ mịn của lưới lọc, ảnh hưởng trực tiếp đến khả năng lọc và tổn thất áp suất.

• Áp suất (PN/Class): Phải cao hơn áp suất vận hành tối đa của hệ thống.

• Tiêu chuẩn kết nối: ANSI, DIN, JIS hay BS để đảm bảo tính tương thích.

Mesh – Yếu tố quyết định độ sạch

Mesh là thông số đo số lỗ trên mỗi inch vuông.

• 20-40 mesh: Phù hợp lọc rác thô trong đường ống cấp nước.

• 80-100 mesh: Lọc cặn lơ lửng, thường dùng trước van điều khiển.

• 200 mesh: Lọc tinh, chỉ dùng khi yêu cầu độ sạch cao.Lưu ý: Mesh càng cao, cản trở dòng chảy càng lớn, dễ gây tụt áp.

Tiêu chí	Strainer (Bộ lọc thô)	Filter (Bộ lọc tinh)
Mục đích	Bảo vệ thiết bị cơ khí	Loại bỏ hạt siêu mịn
Độ mịn	Thô (mm)	Tinh (micron)
Bảo trì	Dễ, có thể vệ sinh tái sử dụng	Thường phải thay mới
Chi phí	Thấp hơn	Cao hơn

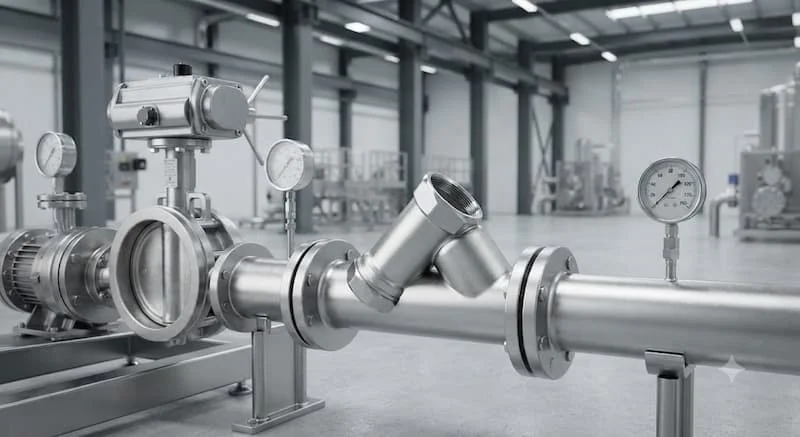

Ứng dụng thực tế và những sai lầm thường gặp

Lĩnh vực sử dụng

Bộ lọc đường ống hiện diện trong hầu hết các nhà máy hiện đại:

• Hệ thống HVAC & Chiller: Bảo vệ bộ trao đổi nhiệt.

• Boiler (Nồi hơi): Ngăn cặn làm hỏng van hơi.

• Dầu khí & Hóa chất: Lọc các mảnh vụn trong môi trường khắc nghiệt.

• Xử lý nước: Bảo vệ màng lọc và các đầu phun.

Sai lầm phổ biến khi lựa chọn

1. Chọn mesh quá mịn: Gây sụt áp, giảm hiệu suất bơm.

2. Lắp ngược chiều: Làm biến dạng lưới lọc ngay khi vận hành.

3. Không vệ sinh định kỳ: Khiến cặn bám chặt, làm tắc nghẽn hệ thống.

4. Chỉ quan tâm giá: Chọn vật liệu không phù hợp (ví dụ: dùng gang cho hóa chất), gây hậu quả ăn mòn thủng thân.

Hướng dẫn lắp đặt và bảo trì

Checklist lựa chọn phù hợp

1. Xác định môi chất: Nước, hóa chất hay hơi nóng?

2. Đánh giá lưu lượng: Tránh tình trạng chọn strainer quá nhỏ gây cản trở dòng.

3. Kiểm tra nhiệt độ/áp suất: Đảm bảo thông số này nằm trong giới hạn cho phép.

4. Chọn loại kết nối: Ren cho ống nhỏ, bích cho ống lớn.

Hướng dẫn lắp đặt

• Lắp đúng theo ký hiệu mũi tên trên thân.

• Với Y Strainer, khoang chứa cặn nên hướng xuống để giữ rác hiệu quả.

• Siết bulong đều tay và kiểm tra độ kín của gioăng.

• Luôn để lại không gian thao tác để tháo nắp lọc sau này.

FAQ: Câu hỏi thường gặp

Bộ lọc đường ống có thay thế bộ lọc tinh được không?

Không, nó chỉ là giải pháp lọc thô để bảo vệ thiết bị, không lọc được hạt mịn.

Bao lâu nên vệ sinh lưới lọc?

Tùy chất lượng lưu chất, thường là 3-6 tháng/lần hoặc khi chênh áp tăng quá 0.5 bar.

Strainer có gây giảm áp suất không?

Có, mọi bộ lọc đều gây tổn thất áp suất, cần chọn kích thước phù hợp để giảm thiểu điều này.

Mesh bao nhiêu là phù hợp cho nước sạch?

Thông thường 40-80 mesh là mức cân bằng giữa hiệu quả lọc và lưu lượng.

Kết luận

Việc lựa chọn đúng bộ lọc đường ống là chìa khóa để bảo vệ toàn bộ hệ thống đường ống của bạn khỏi các hư hỏng không đáng có. Một bộ lọc phù hợp không chỉ giúp máy bơm và van hoạt động bền bỉ mà còn tối ưu hóa chi phí vận hành cho nhà máy.
