Strainer Y là gì?

Strainer Y là gì? Trong bất kỳ hệ thống đường ống công nghiệp nào, sự xuất hiện của các tạp chất như rỉ sét, cặn vôi hay mảnh vụn kim loại là "kẻ thù số một". Chúng không chỉ gây tắc nghẽn mà còn tàn phá các thiết bị đắt tiền như bơm, van điều khiển và đồng hồ đo. Đó là lý do tại sao bộ lọc chữ Y trở thành thiết bị không thể thiếu trong quy trình vận hành.

Việc lắp đặt một bộ lọc chữ Y ngay trước nguồn cung cấp không chỉ là một giải pháp bảo vệ, mà là sự đầu tư khôn ngoan để kéo dài tuổi thọ hệ thống. Nếu không có bộ lọc chữ Y này, chi phí bảo trì và sửa chữa thiết bị sẽ tăng vọt theo thời gian. Hãy cùng khám phá tại sao thiết bị nhỏ gọn này lại đóng vai trò "người gác cổng" quyền năng cho hệ thống của bạn.

Vì sao hệ thống đường ống luôn cần bộ lọc chữ Y?

Cặn bẩn trong đường ống thường là hệ quả của quá trình ăn mòn, bong tróc lớp sơn bên trong ống hoặc tạp chất còn sót lại sau quá trình lắp đặt. Những dị vật này khi di chuyển với tốc độ cao trong dòng chảy sẽ trở thành "đạn" bắn phá cánh bơm và làm xước bề mặt làm kín của các loại van.

Bộ lọc chữ Y giúp loại bỏ tạp chất ngay từ đầu nguồn trước khi chúng kịp gây ra hư hại. Thay vì phải thay thế một chiếc van giảm áp hay máy bơm trị giá hàng chục triệu đồng, việc vệ sinh lưới lọc của bộ lọc chữ Y chỉ tốn vài phút công sức. Đây chính là "lá chắn" quan trọng nhất giúp duy trì hiệu suất hệ thống ổn định, giảm thiểu rủi ro vận hành và tối ưu hóa năng suất sản xuất.

Kiến thức nền: Bản chất của Strainer Y

Strainer Y là gì?

Strainer Y (còn gọi là y-strainer hay bộ lọc chữ Y) là thiết bị cơ học có hình dáng giống chữ "Y" in hoa. Nó đóng vai trò là bộ lọc tạp chất được lắp đặt trên đường ống để giữ lại các cặn bẩn, dị vật có kích thước lớn hơn mắt lưới. Khác với van (dùng để đóng/ngắt) hay filter (thường dùng để lọc tinh chất lỏng), bộ lọc chữ Y tập trung vào việc bảo vệ các thiết bị phía sau khỏi sự xâm nhập của dị vật thô.

Nguyên lý hoạt động của bộ lọc chữ Y

Nguyên lý của thiết bị này khá trực quan:

1. Chất lỏng (nước, dầu, hơi) đi vào thân van thông qua cổng đầu vào.

2. Dòng chảy đi qua lưới lọc đặt nghiêng trong nhánh chữ Y của thân.

3. Các hạt cặn bẩn bị lưới lọc giữ lại và rơi xuống đáy của khoang chữ Y.

4. Chất lỏng sạch tiếp tục đi qua và thoát ra ngoài.

   Khi cặn tích tụ nhiều, người vận hành chỉ cần tháo nắp lọc để vệ sinh lưới hoặc mở nút xả đáy để xả cặn nhanh.

Cấu tạo của bộ lọc chữ Y

Một bộ bộ lọc chữ Y tiêu chuẩn bao gồm các thành phần cốt lõi:

• Thân van: Thường làm từ gang, inox hoặc thép, chịu được áp suất cao.

• Lưới lọc (Screen): Bộ phận quan trọng nhất, nơi diễn ra quá trình lọc.

• Nắp lọc: Dễ dàng tháo rời để bảo trì lưới lọc.

• Gioăng làm kín: Đảm bảo không bị rò rỉ tại vị trí nắp.

• Nút xả đáy: Tùy chọn, dùng để xả cặn nhanh mà không cần tháo toàn bộ nắp.

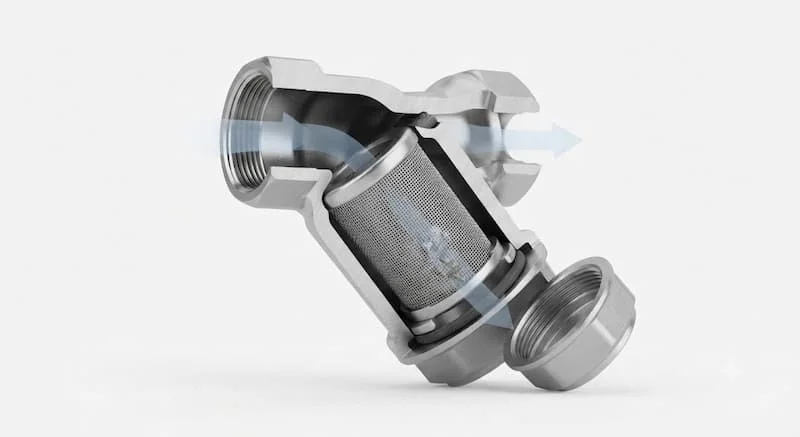

Phân tích chuyên sâu về bộ lọc chữ Y

Các loại bộ lọc chữ Y phổ biến hiện nay

• Gang: Chi phí rẻ, phù hợp cho hệ thống cấp thoát nước, HVAC với áp suất và nhiệt độ thấp.

• Inox (304/316): Chịu ăn mòn tốt, thích hợp cho ngành thực phẩm, dược phẩm hoặc môi trường hóa chất.

• Thép carbon: Lựa chọn tối ưu cho hệ thống đường ống hơi nóng, dầu khí hoặc các ứng dụng có áp suất và nhiệt độ khắc nghiệt.

Phân loại theo kết nối

• Nối ren: Phù hợp cho đường ống có kích thước nhỏ (thường dưới DN50), lắp đặt đơn giản, nhanh chóng.

• Mặt bích: Phù hợp cho đường ống lớn, chịu được áp lực cao, dễ dàng lắp đặt và bảo trì định kỳ.

• Hàn: Cung cấp kết nối vĩnh viễn, chống rò rỉ tuyệt đối, thường dùng trong các đường ống dẫn hơi nóng hoặc áp suất cực cao.

Lưới lọc (Mesh) – Trái tim của bộ lọc chữ Y

Mesh (độ mịn) xác định kích thước lỗ lọc.

• 20-40 mesh: Phù hợp lọc cặn thô, rác lớn.

• 80-100 mesh: Sử dụng cho các hệ thống đòi hỏi độ sạch cao hơn như cấp nước tinh khiết.

• 200 mesh trở lên: Thường chỉ dùng trong các hệ thống lọc tinh đặc thù.

  Lưu ý: Mesh càng cao, khả năng lọc càng tinh nhưng lưu lượng qua lọc sẽ giảm và nhanh bị tắc nghẽn hơn.

Bộ lọc chữ Y và Basket Strainer: Nên chọn loại nào?

Ứng dụng thực tế và sai lầm phổ biến

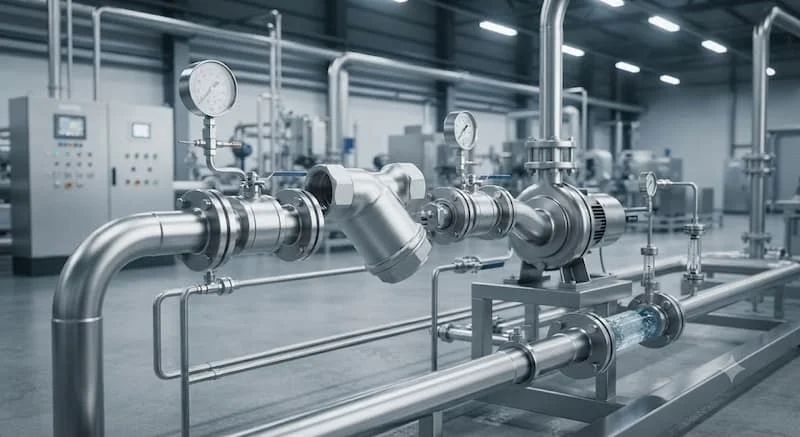

Ứng dụng rộng rãi

Thiết bị này hiện diện trong hầu hết các hệ thống công nghiệp:

• HVAC & Chiller: Bảo vệ bộ trao đổi nhiệt khỏi cặn bẩn.

• Boiler (Nồi hơi): Ngăn cặn bẩn làm tắc nghẽn van an toàn, van điều khiển.

• Xử lý nước: Lọc sơ bộ cho các màng lọc tinh.

• Dầu khí: Bảo vệ bơm dầu và các van đo lường.

Những sai lầm "chí mạng"

1. Lắp ngược chiều: Mũi tên trên thân van luôn phải chỉ hướng dòng chảy; lắp ngược sẽ làm lưới lọc bị biến dạng.

2. Không vệ sinh định kỳ: Khiến chênh lệch áp suất tăng cao, làm hỏng lưới lọc hoặc giảm lưu lượng nghiêm trọng.

3. Chọn sai vật liệu: Dùng gang cho môi trường hóa chất mạnh sẽ gây thủng thân chỉ sau thời gian ngắn.

Hướng dẫn lắp đặt và bảo trì

Cách lựa chọn bộ lọc chữ Y phù hợp

Để chọn được thiết bị đúng chuẩn, hãy tuân theo checklist sau:

1. Môi chất: Nước, hơi, dầu hay hóa chất?

2. Áp suất: Phải chọn PN/Class phù hợp với áp lực đường ống.

3. Kích thước (DN): Phải bằng với kích thước ống.

4. Mesh: Xác định kích thước cặn bẩn tối đa cho phép.

5. Kết nối: Ren, bích hay hàn?

Checklist vận hành

• [ ] Đã xác định đúng chiều mũi tên hướng dòng chảy.

• [ ] Vị trí lắp đặt khoang lọc hướng xuống để cặn bẩn không quay ngược vào ống.

• [ ] Bulong đã được siết đúng lực quy định.

• [ ] Kiểm tra rò rỉ sau khi vận hành thử.

FAQ: Câu hỏi thường gặp

Strainer Y có thay thế bộ lọc tinh được không?

Không, nó chỉ là bộ lọc thô để bảo vệ thiết bị.

Bao lâu nên vệ sinh lưới lọc?

Tùy chất lượng môi chất, thường kiểm tra định kỳ 3-6 tháng/lần.

Bộ lọc chữ Y có gây giảm áp suất hệ thống không?

Có, mọi bộ lọc đều gây sụt áp nhất định, cần tính toán để tránh ảnh hưởng lưu lượng.

Nên chọn Inox hay Gang?

Inox bền hơn, chịu hóa chất tốt, gang tiết kiệm chi phí cho hệ thống nước sạch.

Tại sao lưới lọc hay bị hỏng?

Thường do lắp ngược chiều hoặc chọn lưới không đủ dày cho áp suất hiện tại.

Kết luận

Việc lựa chọn bộ lọc chữ Y đúng chủng loại, vật liệu và kích thước là chìa khóa để bảo vệ toàn bộ hệ thống đường ống của bạn. Đừng để những cặn bẩn nhỏ bé gây ra những hỏng hóc lớn cho máy bơm hay van điều khiển của bạn. Nếu bạn cần tư vấn giải pháp bộ lọc chữ Y tối ưu nhất cho nhà máy hoặc hệ thống của mình, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ chuyên môn kịp thời.
