Ống DN80 là gì?

Trong ngành cơ điện (M&E) và hệ thống đường ống công nghiệp, ống DN80 là một trong những kích thước phổ biến nhất. Tuy nhiên, đây cũng là thuật ngữ khiến nhiều kỹ sư mới vào nghề hoặc khách hàng mua sắm vật tư gặp bối rối. Việc nhầm lẫn giữa DN80, phi 80 (Ø80) hay kích thước 3 inch không chỉ dẫn đến sai lầm trong việc đặt hàng mà còn gây tốn kém chi phí, thời gian xử lý sự cố khi lắp đặt thực tế.

Hiểu đúng bản chất của ống DN 80 không đơn thuần là việc đọc một con số, mà là hiểu về tiêu chuẩn kỹ thuật giúp hệ thống vận hành bền bỉ. Việc lựa chọn sai kích thước hay Schedule (độ dày) có thể gây ra hiện tượng rò rỉ, giảm áp suất hoặc không tương thích khi kết nối với các thiết bị như van, mặt bích. Bài viết này sẽ giúp bạn giải mã mọi thông số kỹ thuật cần thiết để tối ưu hóa hệ thống đường ống của mình.

Vì sao cần hiểu đúng về ống DN 80 trước khi lựa chọn?

Nhiều người lầm tưởng rằng ống DN 80 có đường kính ngoài (OD) đúng bằng 80mm. Đây là một sai lầm phổ biến có thể làm gián đoạn tiến độ dự án. Trên thực tế, DN (Diameter Nominal) là một tiêu chuẩn kích thước danh nghĩa, không phải là kích thước đo lường trực tiếp của đường kính ngoài.

Việc nắm vững các thông số kỹ thuật giúp đảm bảo:

• Tính tương thích: Kết nối hoàn hảo với các phụ kiện như mặt bích, co, tê, van mà không cần các bộ chuyển đổi phức tạp.

• Hiệu suất: Đảm bảo lưu lượng chất lỏng hoặc khí chảy qua ống đạt yêu cầu thiết kế.

• An toàn: Lựa chọn đúng Schedule giúp ống chịu được áp suất vận hành mà không gây nứt vỡ hay rò rỉ.

Kiến thức nền: Bản chất của ống DN80

Ống DN80 là gì?

DN là viết tắt của Diameter Nominal (đường kính danh nghĩa). Ống DN 80 là một thuật ngữ tiêu chuẩn dùng để định danh kích thước ống trong các hệ thống công nghiệp. Điều quan trọng cần nhớ là DN80 không phải là đường kính ngoài thực tế. Nó là một chỉ số quy đổi, giúp việc giao dịch và lắp đặt trở nên thống nhất trên toàn cầu, bất kể ống được sản xuất bởi thương hiệu hay tại quốc gia nào.

Kích thước tiêu chuẩn của ống DN 80

Theo tiêu chuẩn ASME/ANSI (phổ biến nhất trong công nghiệp), DN80 tương đương với ống 3 inch.

• Đường kính ngoài (OD): Thường là 88,9 mm.

• Đường kính trong (ID): Sẽ thay đổi tùy thuộc vào độ dày (Schedule) của ống.

• Bảng quy đổi: 1 inch = 25,4 mm, do đó 3 inch = 76,2 mm (đường kính danh nghĩa).

Cấu tạo và nguyên lý dẫn lưu

Cấu tạo ống DN 80 bao gồm thân ống hình trụ dài, được làm từ nhiều vật liệu khác nhau. Vai trò chính là dẫn lưu chất lỏng, hơi hoặc khí. Hiệu suất dẫn lưu không chỉ phụ thuộc vào DN80 mà còn phụ thuộc mật thiết vào độ dày thành ống: ống càng dày, đường kính trong càng nhỏ, từ đó ảnh hưởng đến lưu lượng và tổn thất áp suất của cả hệ thống.

Phân tích chuyên sâu về các loại ống DN 80

Các loại ống DN 80 phổ biến hiện nay

• Ống inox 304/316: Bền bỉ, chống ăn mòn tuyệt đối, dùng trong thực phẩm, dược phẩm.

• Ống thép đen/mạ kẽm: Phổ biến nhất trong PCCC, cấp nước, chịu áp lực tốt.

• Ống nhựa (PVC, HDPE, PPR): Nhẹ, lắp đặt nhanh, thích hợp cho hệ thống cấp thoát nước, hóa chất nhẹ.

Thông số kỹ thuật cần biết

Khi chọn mua ống DN 80, bạn cần quan tâm đến các thông số:

• Schedule (SCH): Thể hiện độ dày của thành ống (Ví dụ: SCH10, SCH20, SCH40).

• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS quyết định loại mặt bích đi kèm.

• Áp suất làm việc (PN): Định mức chịu áp của ống.

So sánh vật liệu ống DN 80

Lưu ý: Chọn inox cho các môi trường có độ axit cao; thép mạ kẽm cho hệ thống PCCC phổ thông.

Tầm quan trọng của Schedule

Schedule (SCH) quyết định độ dày thành ống. Đối với ống DN 80, SCH40 là loại thông dụng nhất trong công nghiệp. SCH càng cao, ống càng dày và chịu được áp suất cao hơn, nhưng giá thành cũng tăng theo và trọng lượng ống sẽ nặng hơn, đòi hỏi hệ thống giá đỡ (support) phải chắc chắn hơn.

Các phụ kiện đi kèm

Để đồng bộ hệ thống, bạn cần chọn đúng: Mặt bích DN80 (chuẩn JIS hoặc ANSI), van bi, van cổng DN80 và các loại cút, tê, côn thu cùng kích thước và vật liệu tương ứng với đường ống chính.

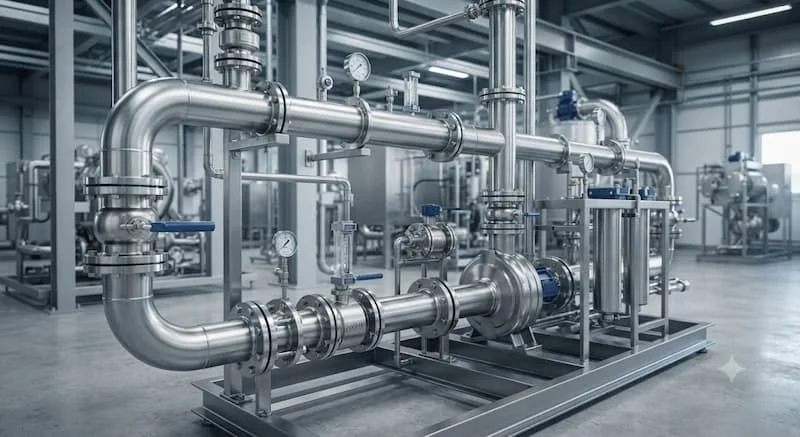

Ứng dụng thực tế và những sai lầm thường gặp

Lĩnh vực ứng dụng

Ống DN 80 được sử dụng rộng rãi trong:

• Hệ thống PCCC: Dẫn nước áp lực cao.

• Nhà máy thực phẩm/bia: Dùng ống inox DN80 để đảm bảo vệ sinh.

• Hệ thống HVAC: Dẫn nước lạnh hoặc nước nóng giữa các thiết bị Chiller.

• Hóa chất: Vận chuyển dung dịch ăn mòn (thường dùng nhựa hoặc inox 316).

Sai lầm phổ biến

1. Nhầm DN80 với Phi 80: Phi 80 là đường kính ngoài thực tế 80mm, trong khi ống DN 80 thường là 88,9mm. Sự chênh lệch này khiến mối nối không thể lắp vừa.

2. Chọn sai Schedule: Chọn SCH10 cho hệ thống hơi nóng áp cao sẽ dẫn đến rò rỉ ngay lập tức.

3. Bỏ qua tiêu chuẩn kết nối: Mặt bích chuẩn DIN không thể lắp vừa với ống chuẩn JIS dù kích thước DN80 là như nhau.

Hướng dẫn lựa chọn và lắp đặt

Checklist chọn ống DN 80 chuẩn chuyên gia

1. Xác định môi chất: Nước, hóa chất hay hơi nóng?

2. Lưu lượng: Đảm bảo tiết diện ống đáp ứng yêu cầu.

3. Áp suất & Nhiệt độ: Chọn Schedule và vật liệu tương ứng.

4. Kết nối: Xác định tiêu chuẩn mặt bích (JIS/ANSI).

5. Phụ kiện: Đồng bộ hóa vật liệu phụ kiện với ống.

Hướng dẫn lắp đặt & bảo trì

Luôn thực hiện kiểm tra áp suất sau khi lắp đặt để đảm bảo không có rò rỉ tại các mối hàn hoặc mặt bích. Vệ sinh đường ống sạch sẽ trước khi vận hành lần đầu để loại bỏ cặn bẩn, phoi sắt trong quá trình thi công.

FAQ: Câu hỏi thường gặp

DN80 tương đương bao nhiêu inch?

DN80 tương đương với 3 inch.

DN80 có phải là phi 80 không?

Không. DN80 là kích thước danh nghĩa, đường kính ngoài thực tế thường là 88,9 mm.

Nên chọn ống DN 80 inox hay thép?

Dùng inox nếu môi trường ăn mòn hoặc yêu cầu vệ sinh; dùng thép nếu cần tối ưu chi phí cho hệ thống PCCC hoặc nước sạch.

Schedule nào phổ biến nhất cho ống DN80?

SCH40 là lựa chọn phổ biến nhất cho hầu hết các ứng dụng công nghiệp.

Kết luận

Lựa chọn đúng ống DN 80 không chỉ là bài toán kinh tế mà còn là yếu tố quyết định sự an toàn của toàn bộ dự án. Việc nắm rõ sự khác biệt giữa các tiêu chuẩn DN, Schedule và vật liệu sẽ giúp bạn tránh được những sai lầm đáng tiếc trong quá trình thi công.
