Return valve là gì?

Return valve là gì? Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát hướng di chuyển của lưu chất là yếu tố sống còn. Dòng chảy ngược (backflow) không chỉ gây giảm hiệu suất vận hành mà còn là "kẻ thù" thầm lặng tàn phá máy bơm, đồng hồ đo và các thiết bị nhạy cảm. Để giải quyết vấn đề này, van một chiều đóng vai trò như một người gác cổng mẫn cán, đảm bảo lưu chất chỉ di chuyển theo một hướng duy nhất.

Việc lắp đặt van một chiều đúng cách không chỉ là một yêu cầu kỹ thuật, mà còn là sự đầu tư cần thiết để bảo vệ toàn bộ hệ thống khỏi các tác động tiêu cực như hiện tượng búa nước hoặc hư hỏng thiết bị do áp suất ngược. Hãy cùng các chuyên gia đi sâu tìm hiểu về cơ chế, phân loại và cách lựa chọn thiết bị quan trọng này để tối ưu hóa vận hành hệ thống của bạn.

Vì sao hệ thống đường ống cần sử dụng van một chiều?

Khi máy bơm dừng đột ngột, áp suất trong đường ống có xu hướng thay đổi nhanh chóng, tạo điều kiện cho lưu chất chảy ngược về nguồn. Hiện tượng này không chỉ gây lãng phí năng lượng mà còn dẫn đến việc bơm bị quay ngược, gây hỏng hóc cơ học nghiêm trọng. Bên cạnh đó, các thiết bị như van điều khiển hay đồng hồ đo lưu lượng cũng rất dễ bị ảnh hưởng bởi áp suất không ổn định.

Van một chiều giúp ngăn chặn dòng chảy ngược ngay lập tức, duy trì áp suất ổn định trong đường ống và bảo vệ các thiết bị quan trọng. Trong các hệ thống phức tạp như HVAC, thủy lực hay cấp nước, sự hiện diện của loại van này là bắt buộc để đảm bảo an toàn và tính liên tục cho quy trình sản xuất hoặc cung cấp dịch vụ. Nếu thiếu thiết bị này, hệ thống sẽ đối mặt với rủi ro dừng máy ngoài ý muốn và chi phí sửa chữa khổng lồ.

Kiến thức nền: Bản chất của Return Valve

Return Valve là gì?

Return valve là thiết bị cơ học được thiết kế để chỉ cho phép lưu chất (nước, khí, dầu, hóa chất) đi qua theo một hướng nhất định và tự động ngăn chặn khi dòng chảy có dấu hiệu đi ngược lại. Trong kỹ thuật, thuật ngữ này thường được hiểu tương đương với van một chiều (Check valve) hoặc van được lắp trên đường hồi (return line) trong các hệ thống tuần hoàn. Chức năng cốt lõi của nó là đảm bảo tính an toàn cho hệ thống mà không cần sự can thiệp của con người.

Nguyên lý hoạt động

Nguyên lý của thiết bị này dựa trên sự chênh lệch áp suất và trọng lực hoặc lực lò xo:

• Khi dòng chảy thuận: Áp suất của lưu chất đẩy đĩa van hoặc quả cầu ra khỏi vị trí đóng, cho phép lưu chất đi qua dễ dàng.

• Khi dòng chảy ngược: Trọng lực hoặc lực lò xo sẽ nhanh chóng đưa đĩa van trở về vị trí ban đầu, bịt kín đường ống và ngăn chặn sự trở lại của lưu chất.

Cấu tạo của van một chiều

Một bộ van chuẩn thường bao gồm các thành phần chính:

• Thân van: Phần vỏ chịu áp lực, thường được làm từ kim loại hoặc nhựa cứng.

• Đĩa van (Disc/Ball/Piston): Bộ phận chuyển động chính để chặn hoặc mở đường lưu chất.

• Lò xo (nếu có): Hỗ trợ đĩa van đóng nhanh hơn, đặc biệt trong các hệ thống áp cao.

• Gioăng kín (Seat/Seal): Đảm bảo độ kín tuyệt đối khi van đóng, ngăn rò rỉ.

• Đầu nối: Ren hoặc mặt bích giúp tích hợp vào đường ống dễ dàng.

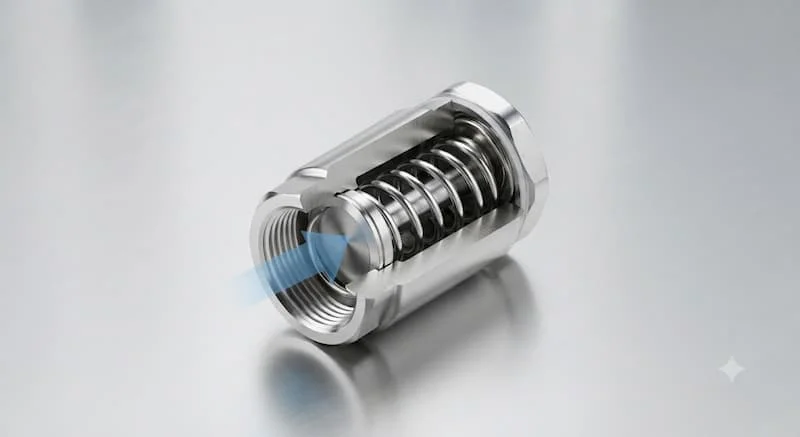

Phân tích chuyên sâu về các loại van một chiều

Các loại van một chiều phổ biến

Dựa vào thiết kế cơ học, van được chia thành các loại sau:

• Swing Check Valve: Dùng đĩa treo trên trục, thích hợp cho hệ thống có lưu lượng lớn, áp suất thấp.

• Lift Check Valve: Đĩa van di chuyển lên xuống thẳng đứng, thích hợp cho hệ thống hơi và khí.

• Spring Check Valve (Lò xo): Đóng mở cực nhanh, triệt tiêu búa nước hiệu quả.

• Dual Plate Check Valve: Thiết kế hai lá van, thường dùng trong các đường ống có kích thước lớn.

• Foot Valve: Thường lắp ở đáy ống hút của bơm để giữ nước mồi.

Phân loại theo vật liệu

Việc chọn vật liệu ảnh hưởng trực tiếp đến độ bền:

• Đồng: Phổ biến trong cấp nước dân dụng, chịu ăn mòn tốt.

• Gang: Kinh tế, chịu áp tốt, dùng cho hệ thống nước lớn, PCCC.

• Inox 304/316: Kháng hóa chất, bền bỉ, dùng trong thực phẩm, dược phẩm, môi trường ăn mòn mạnh.

• Nhựa PVC/CPVC: Chuyên dùng cho đường ống hóa chất nhẹ, nước thải.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van, bạn cần chú ý:

• Kích thước (DN): Phải khớp với đường ống.

• Áp suất (PN/Class): Định mức chịu áp lực của van.

• Crack Pressure: Áp suất tối thiểu để van bắt đầu mở.

• Nhiệt độ: Đảm bảo gioăng làm kín không bị biến dạng.

• Tiêu chuẩn: Phải phù hợp với mặt bích hoặc ren hệ thống (JIS, ANSI, DIN).

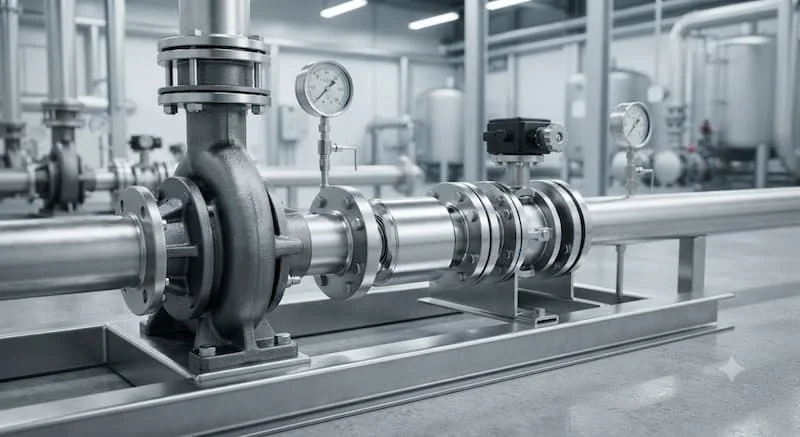

Ứng dụng thực tế và những sai lầm khi lựa chọn

Ứng dụng phổ biến

• Hệ thống cấp nước tòa nhà: Bảo vệ máy bơm khỏi áp lực ngược từ bồn chứa.

• PCCC: Đảm bảo áp suất luôn sẵn sàng trong đường ống.

• HVAC (Chiller): Kiểm soát dòng nước tuần hoàn qua thiết bị trao đổi nhiệt.

• Khí nén: Ngăn khí hồi về máy nén khi dừng hoạt động.

Sai lầm phổ biến khi lựa chọn

1. Lắp ngược chiều: Mũi tên chỉ hướng trên thân van là bắt buộc. Lắp sai sẽ làm van không bao giờ mở hoặc ngược lại.

2. Chọn sai vật liệu: Dùng gang cho môi trường axit sẽ dẫn đến hỏng van sau thời gian ngắn.

3. Không tính đến búa nước: Hệ thống có bơm công suất lớn cần loại van có lò xo để đóng nhanh, tránh va đập mạnh làm vỡ van.

4. Bỏ qua định kỳ bảo trì: Cặn bẩn bám lâu ngày khiến đĩa van không đóng kín, gây rò rỉ ngược.

Hướng dẫn lắp đặt và bảo trì

Quy trình chọn van một chiều chuẩn

1. Xác định môi chất: Nước, hơi, dầu hay hóa chất.

2. Tính lưu lượng: Tránh chọn van có tiết diện quá nhỏ gây giảm áp.

3. Áp suất: Chọn PN > áp suất thực tế.

4. Kiểu kết nối: Ren hay bích tùy theo kích thước ống.

5. Loại van: Chọn loại van phù hợp với đặc tính của bơm.

Hướng dẫn lắp đặt và bảo trì

• Chiều mũi tên: Luôn lắp theo đúng chiều dòng chảy của lưu chất.

• Vị trí: Lắp ở vị trí thuận tiện để bảo trì.

• Làm sạch: Vệ sinh đường ống trước khi lắp để tránh rác làm kẹt van.

• Kiểm tra: Thử áp suất định kỳ để đảm bảo độ kín của gioăng.

FAQ: Câu hỏi thường gặp

Return Valve có dùng cho nước nóng được không?

Có, tùy vào vật liệu thân và gioăng (thường là EPDM hoặc Teflon chịu nhiệt).

Bao lâu cần bảo trì?

Nên kiểm tra mỗi 6 tháng một lần hoặc khi có dấu hiệu rò rỉ ngược.

Van này có làm giảm lưu lượng không?

Có, cấu tạo bên trong van luôn tạo ra một mức giảm áp nhất định, cần cân nhắc khi thiết kế.

Nên chọn đồng hay inox?

Inox bền và đa năng hơn, đồng tiết kiệm cho hệ thống cấp nước sạch dân dụng.

Kết luận

Việc hiểu rõ và lắp đặt đúng van một chiều là yếu tố quyết định sự ổn định của hệ thống đường ống. Một chiếc van phù hợp không chỉ ngăn chặn hiệu quả dòng chảy ngược mà còn kéo dài đáng kể tuổi thọ của bơm và các thiết bị đắt tiền, từ đó tiết kiệm chi phí vận hành cho doanh nghiệp.
