Valve Y là gì?

Valve Y là gì? Trong các hệ thống kỹ thuật công nghiệp hiện đại, việc duy trì sự ổn định của dòng lưu chất là yếu tố sống còn. Tuy nhiên, các tạp chất, rác thải hoặc những biến động áp suất bất ngờ luôn là mối đe dọa tiềm ẩn cho thiết bị đắt tiền như máy bơm, đồng hồ đo hay các loại van điều khiển. Đó là lý do van y trở thành thiết bị không thể thiếu trong hầu hết các hệ thống cấp thoát nước, hơi nóng, dầu khí và hóa chất. Lựa chọn đúng loại van y không chỉ giúp tăng tuổi thọ toàn bộ hệ thống mà còn cắt giảm đáng kể chi phí bảo trì, vận hành cho doanh nghiệp.

Vì sao van Y được sử dụng phổ biến trong hệ thống đường ống?

Hệ thống đường ống không bao giờ hoạt động trong môi trường lý tưởng. Các tạp chất rắn, cặn bẩn hay sự mất cân bằng áp suất luôn là những tác nhân chính gây hỏng hóc thiết bị. Van y đóng vai trò như một "người gác đền" đáng tin cậy, bảo vệ dòng chảy khỏi các nguy cơ hư hại vật lý.

Từ các tòa nhà cao tầng với hệ thống HVAC phức tạp đến các nhà máy lọc dầu hay sản xuất thực phẩm, van y xuất hiện ở khắp mọi nơi nhờ khả năng thích ứng linh hoạt. Việc hiểu rõ và áp dụng chính xác loại van này giúp doanh nghiệp tránh được những sự cố đình trệ sản xuất không đáng có, bảo vệ các thiết bị quan trọng và đảm bảo quy trình vận hành diễn ra thông suốt, bền bỉ theo thời gian.

Valve Y là gì?

Valve Y là thuật ngữ kỹ thuật chỉ nhóm các thiết bị có thiết kế thân van hình chữ "Y", giúp lưu chất di chuyển qua van với góc nghiêng, giảm thiểu tổn thất áp suất và nhiễu loạn dòng chảy.

Cần phân biệt rõ hai loại thiết bị thường bị nhầm lẫn là Y Strainer (y lọc) – chuyên dùng để loại bỏ tạp chất, và Y Pattern Valve (van cầu chữ Y) – chuyên dùng để điều tiết lưu lượng. Cấu tạo tổng quan của van y bao gồm thân van, nắp, bộ phận lọc hoặc đĩa van và các khớp nối. Vai trò cốt lõi của chúng là bảo vệ hạ tầng đường ống phía sau khỏi các yếu tố gây hại hoặc hỗ trợ điều phối dòng chảy một cách tối ưu.

Nguyên lý hoạt động của valve Y

Nguyên lý cốt lõi của van y là tối ưu hóa đường đi của dòng lưu chất thông qua cấu trúc hình học chữ Y. Thay vì đi qua các góc vuông gây cản trở dòng chảy mạnh như van cầu truyền thống, lưu chất đi qua van y với góc nghiêng giúp giảm tối đa lực cản và hiện tượng sụt áp.

Trong trường hợp là Y Strainer, lưu chất đi qua bầu lọc chữ Y, tại đây các phần tử rắn bị giữ lại trong lưới lọc trong khi chất lỏng sạch tiếp tục di chuyển. Đối với Y Pattern Globe Valve, cơ chế đĩa van và trục van giúp điều tiết đóng/mở dòng chảy một cách chính xác. Thiết kế này giúp thiết bị đạt hiệu quả vận hành cao, giảm hiện tượng rung lắc đường ống và ngăn chặn rò rỉ tại các điểm nối quan trọng.

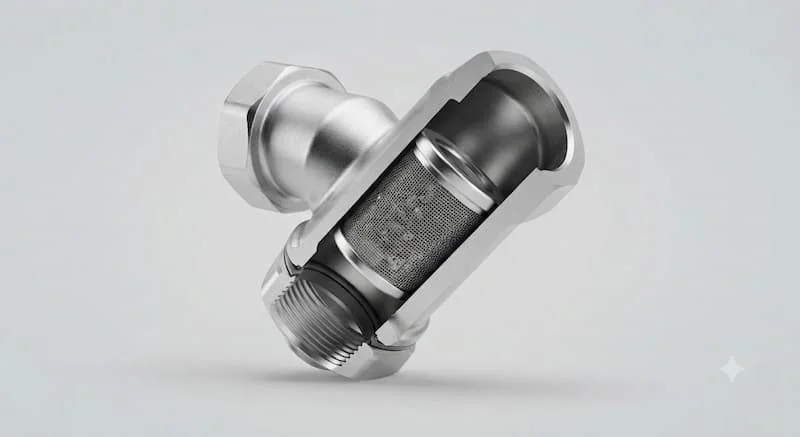

Cấu tạo của van Y

Mỗi thành phần trong van y đều đảm nhiệm chức năng riêng biệt để đảm bảo sự bền bỉ:

• Thân van: Thường làm từ gang, inox hoặc đồng, có hình dạng đặc trưng chữ Y để dẫn dòng.

• Nắp van: Đóng vai trò là cửa tiếp cận để vệ sinh lưới lọc hoặc thay thế linh kiện bên trong.

• Lưới lọc hoặc Đĩa van: Lưới lọc giữ lại rác thải, đĩa van điều khiển đóng mở dòng chảy.

• Gioăng: Làm từ Teflon hoặc cao su chịu nhiệt, đảm bảo độ kín khít tuyệt đối.

• Ty van: Truyền lực từ tay quay xuống đĩa van (đối với van điều tiết).

• Đầu nối: Mặt bích hoặc ren giúp liên kết van với hệ thống đường ống.

Các loại van Y phổ biến

Phân loại theo chức năng

• Y Strainer (Y lọc): Chức năng chính là lọc tạp chất rắn, bảo vệ máy bơm và đồng hồ đo khỏi bị kẹt.

• Y Pattern Globe Valve: Chức năng đóng ngắt và điều tiết lưu lượng với tổn thất áp suất thấp hơn các dòng van cầu thẳng.

• Y Check Valve: Loại van một chiều thiết kế chữ Y giúp dòng chảy chỉ đi theo một hướng, tránh hiện tượng búa nước.

Phân loại theo vật liệu

• Gang: Chi phí thấp, chịu áp lực tốt, phù hợp cho hệ thống cấp nước sinh hoạt, PCCC.

• Đồng: Độ bền cao, chống ăn mòn trong môi trường nước sạch.

• Inox 304/316: Khả năng chống ăn mòn cực tốt, phù hợp cho hóa chất, thực phẩm và dược phẩm.

• Thép carbon: Chịu nhiệt và áp suất cực cao, dùng cho hơi nóng và dầu công nghiệp.

Các thông số kỹ thuật quan trọng

Khi lựa chọn van y, kỹ sư cần lưu ý các thông số kỹ thuật sau để đảm bảo tính đồng bộ:

• Kích thước (DN15–DN300): Cần phù hợp với đường kính ống để không gây thắt nút dòng chảy.

• Áp suất (PN10–PN40 / Class 150–300): Phải chịu được áp suất vận hành tối đa của hệ thống.

• Nhiệt độ: Vật liệu gioăng và thân van phải chịu được ngưỡng nhiệt độ hoạt động.

• Tiêu chuẩn kết nối: Mặt bích (JIS, DIN, ANSI) giúp lắp đặt nhanh chóng và an toàn.

• Kích thước mắt lưới: Đối với Y Strainer, mắt lưới càng nhỏ thì lọc càng sạch nhưng dễ gây tắc nghẽn nếu không bảo trì đúng cách.

So sánh van Y với các loại van khác

Việc sử dụng van y thay thế cho các phương pháp lọc thủ công giúp tiết kiệm chi phí bảo trì và bảo vệ hiệu quả các thiết bị đắt tiền phía sau như van điều khiển hay máy bơm cao áp.

Vì sao nên sử dụng van Y?

Việc lắp đặt van y mang lại những lợi ích kinh tế và kỹ thuật rõ rệt:

• Bảo vệ toàn diện: Máy bơm, đồng hồ đo và các thiết bị nhạy cảm được bảo vệ khỏi rác và mảnh vụn.

• Giảm tắc nghẽn: Ngăn chặn cặn bẩn tích tụ trong hệ thống gây áp lực lên ống.

• Tối ưu tuổi thọ: Thiết bị bền bỉ hơn, giảm số lần phải dừng máy để sửa chữa.

• Tiết kiệm chi phí: Chi phí thay thế một chiếc van bị hỏng do rác thường đắt hơn nhiều so với việc đầu tư một chiếc van y chất lượng ngay từ đầu.

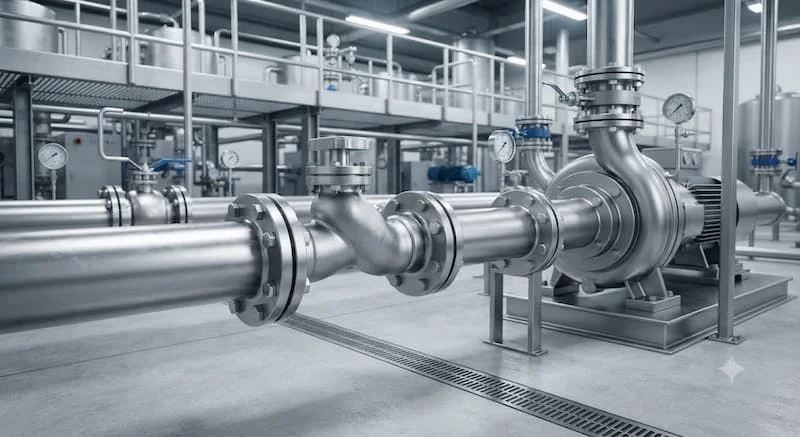

Van Y được sử dụng trong những hệ thống nào?

Van y hiện diện ở mọi nơi trong công nghiệp:

• Nhà máy xử lý nước: Loại bỏ rác thải trước khi nước đi qua hệ thống xử lý.

• HVAC & PCCC: Bảo vệ các van điều khiển và thiết bị đo áp.

• Hơi nóng & Dầu khí: Lọc tạp chất, đảm bảo độ tinh khiết cho dòng lưu chất.

• Thực phẩm & Dược phẩm: Sử dụng dòng inox để đảm bảo tiêu chuẩn vệ sinh an toàn.

Những sai lầm thường gặp khi sử dụng valve Y

• Lắp sai chiều dòng chảy: Điều này làm mất hoàn toàn khả năng lọc hoặc gây hư hại van.

• Chọn sai kích thước: Gây tụt áp suất toàn hệ thống.

• Không vệ sinh định kỳ: Lưới lọc bị nghẽn làm giảm lưu lượng dòng chảy.

• Chọn sai vật liệu: Dẫn đến ăn mòn nhanh chóng trong môi trường hóa chất.

Cách lựa chọn valve Y phù hợp

Để đảm bảo hiệu quả, hãy áp dụng quy trình 8 bước sau:

1. Xác định môi chất: Nước, hơi nóng, hóa chất hay dầu?

2. Áp suất: Xác định áp lực làm việc tối đa của hệ thống.

3. Nhiệt độ: Đảm bảo vật liệu chịu được ngưỡng nhiệt cao nhất.

4. Kích thước: Đo chính xác kích thước đường ống.

5. Kết nối: Chọn mặt bích hoặc ren phù hợp tiêu chuẩn sẵn có.

6. Vật liệu: Inox cho ăn mòn, gang/thép cho ứng dụng thông thường.

7. Chức năng: Bạn cần lọc (Strainer) hay điều tiết (Globe)?

8. Ngân sách: Cân nhắc chi phí đầu tư so với tuổi thọ công trình.

Hướng dẫn lắp đặt và bảo trì

Việc lắp đặt đúng cách là yếu tố quyết định sự thành công:

• Đúng hướng: Luôn chú ý mũi tên trên thân van y để lắp cùng chiều dòng chảy.

• Khoảng trống: Đảm bảo có đủ không gian để tháo nắp van khi cần vệ sinh lưới lọc.

• Vệ sinh: Kiểm tra định kỳ tùy theo mức độ tạp chất trong hệ thống.

• Kiểm tra rò rỉ: Sau khi lắp đặt, hãy chạy thử và siết chặt bulong nếu cần.

Checklist trước khi vận hành

•  Kiểm tra chiều mũi tên trên thân van khớp với dòng chảy.

•  Kích thước (DN) đã đúng với thiết kế đường ống.

•  Vật liệu van đã phù hợp với loại lưu chất.

•  Đã siết chặt tất cả các bulong tại mặt bích.

•  Đảm bảo lưới lọc bên trong đã được lắp đúng vị trí.

•  Kiểm tra rò rỉ bằng nước áp lực thấp trước khi vận hành chính thức.

Những câu hỏi thường gặp (FAQ)

1. Valve Y có phải là Y Strainer không?

Không hoàn toàn. Van y là thuật ngữ chung, bao gồm cả Y Strainer (lọc rác) và Y Pattern Valve (van điều tiết).

2. Bao lâu nên vệ sinh van y một lần?

Tùy vào độ sạch của môi chất, thường là 3-6 tháng/lần. Nếu hệ thống mới, hãy kiểm tra sau 1 tháng đầu tiên.

3. Van Y có dùng cho hơi nóng được không?

Có, nếu bạn chọn loại làm từ thép carbon hoặc inox với gioăng chịu nhiệt chuyên dụng.

4. Nên chọn van  y bằng inox hay đồng?

Chọn inox nếu môi trường có tính ăn mòn hoặc cần vệ sinh khắt khe (thực phẩm, hóa chất). Chọn đồng cho hệ thống nước sạch dân dụng thông thường.

Kết luận

Việc sử dụng van y không chỉ là một yêu cầu kỹ thuật mà còn là khoản đầu tư thông minh để bảo vệ hạ tầng đường ống. Một chiếc van y phù hợp sẽ là tấm khiên vững chắc giúp thiết bị của bạn luôn vận hành trơn tru, giảm thiểu các hư hại không đáng có và tối ưu hóa hiệu suất làm việc của toàn bộ hệ thống.
