Types of strainer là gì?

Types of strainer là gì? Trong các hệ thống kỹ thuật công nghiệp, sự hiện diện của cặn bẩn, cát, vảy hàn hay tạp chất trong lưu chất không chỉ là vấn đề nhỏ mà là nguyên nhân hàng đầu gây ra các hư hỏng nghiêm trọng cho máy bơm, van điều khiển và thiết bị đo đạc. Việc lắp đặt đúng type of strainer (các loại lọc y/lọc rác) không chỉ đơn thuần là làm sạch dòng chảy, mà là một bước chiến lược để bảo vệ toàn bộ hạ tầng đường ống. Hiểu rõ đặc điểm của từng loại strainer sẽ giúp bạn tối ưu hóa hiệu suất, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ thiết bị một cách hiệu quả nhất.

Vì sao cần lựa chọn đúng loại Strainer cho hệ thống đường ống?

Một hệ thống đường ống vận hành ổn định đòi hỏi sự tinh khiết nhất định của lưu chất. Khi tạp chất xâm nhập, chúng có thể gây kẹt cánh bơm, làm hỏng bề mặt làm kín của van hoặc làm sai lệch kết quả từ các thiết bị đo chính xác. Việc không sử dụng hoặc chọn sai loại strainer thường dẫn đến hậu quả là chi phí sửa chữa đột xuất tăng vọt và gián đoạn quy trình sản xuất.

Vì mỗi hệ thống—từ cấp nước dân dụng, hơi nóng công nghiệp đến lọc dầu hóa chất—đều có áp suất, lưu lượng và tính chất lưu chất khác nhau, nên việc hiểu rõ các type of strainer là điều kiện tiên quyết. Lựa chọn thiết bị phù hợp giúp duy trì áp suất ổn định, giảm thiểu hiện tượng sụt áp (pressure drop) và đảm bảo sự vận hành trơn tru của toàn bộ dây chuyền.

Strainer là gì?

Strainer là một thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích chặn và loại bỏ các hạt rắn, cặn bẩn ra khỏi dòng lưu chất (chất lỏng, khí hoặc hơi) thông qua một tấm lưới lọc bên trong.

Khác với Filter (thường dùng để loại bỏ các hạt siêu nhỏ ở cấp độ micron), Strainer được thiết kế để xử lý các tạp chất kích thước lớn hơn, bảo vệ thiết bị cơ khí quan trọng phía sau nó. Vai trò của Strainer trong hệ thống không chỉ dừng lại ở việc làm sạch, mà còn là "tấm lá chắn" giúp giảm thiểu rủi ro vận hành, giúp hệ thống hoạt động bền bỉ và hiệu quả hơn.

Nguyên lý hoạt động của Strainer

Nguyên lý hoạt động của mọi loại Strainer đều dựa trên sự chênh lệch áp suất và rào cản vật lý. Khi lưu chất đi qua thân thiết bị, nó bị buộc phải chạy xuyên qua lưới lọc (hoặc giỏ lọc). Các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong, trong khi lưu chất sạch tiếp tục di chuyển xuống hạ nguồn.

Theo thời gian, cặn bẩn tích tụ trên lưới lọc sẽ gây ra hiện tượng sụt áp. Lúc này, người vận hành cần thực hiện quy trình bảo trì: đóng van, tháo nắp bảo trì, lấy giỏ lọc ra để vệ sinh hoặc thay thế, sau đó lắp lại. Việc nắm vững cách vận hành này giúp tránh được tình trạng tắc nghẽn toàn bộ hệ thống.

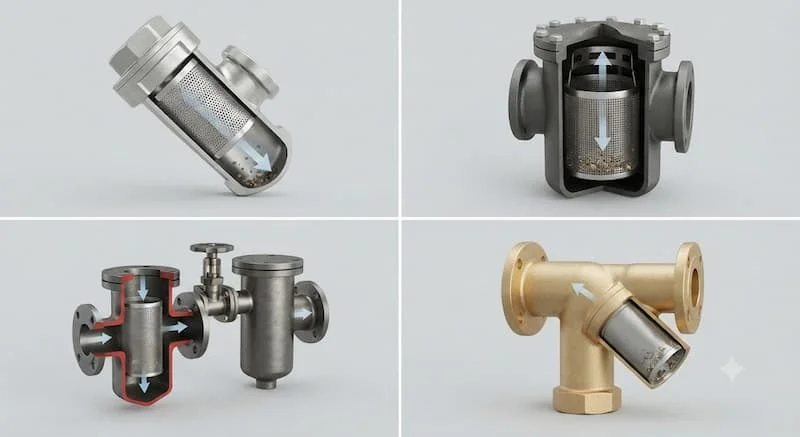

Cấu tạo cơ bản của Strainer

Mặc dù có nhiều type of strainer khác nhau, nhưng cấu tạo chung thường bao gồm các bộ phận chính:

• Thân Strainer: Vỏ ngoài chịu áp lực, thường được đúc từ gang, inox hoặc thép carbon.

• Lưới lọc/Giỏ lọc: Linh kiện quan trọng nhất, giữ lại tạp chất.

• Nắp bảo trì (Cover): Cho phép tháo rời nhanh chóng để làm sạch lưới lọc.

• Gioăng (Gasket): Đảm bảo độ kín khít giữa thân và nắp, chống rò rỉ.

• Bulong: Cố định nắp thân van dưới áp suất cao.

• Đầu nối: Mặt bích hoặc ren để kết nối vào hệ thống đường ống hiện hữu.

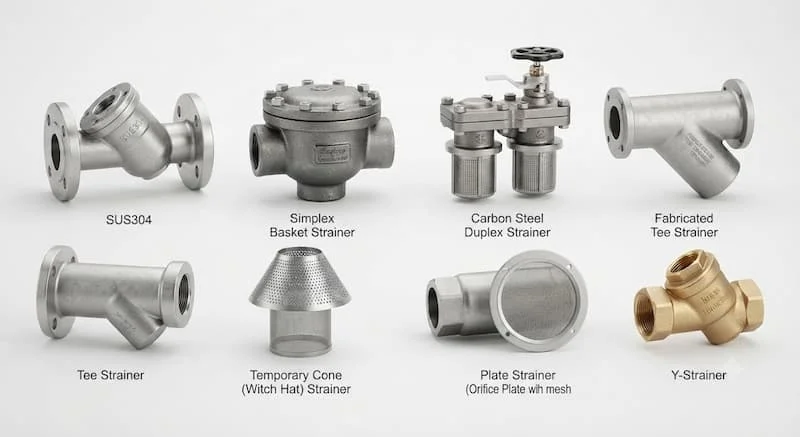

Các loại Strainer phổ biến hiện nay

Việc lựa chọn đúng type of strainer phụ thuộc vào đặc tính kỹ thuật của từng dự án cụ thể. Dưới đây là những loại phổ biến nhất:

• Y Strainer: Có hình dạng giống chữ Y, là loại phổ biến nhất nhờ tính gọn nhẹ, dễ lắp đặt. Phù hợp cho cả dòng chảy ngang và đứng, thường dùng cho hơi, khí và chất lỏng có ít tạp chất.

• Basket Strainer: Thiết kế dạng giỏ lọc lớn, khả năng chứa cặn bẩn cao. Đây là lựa chọn hàng đầu cho hệ thống có lưu lượng lớn và cần bảo trì ít thường xuyên hơn.

• Duplex Strainer: Được cấu tạo bởi hai buồng lọc song song. Loại này cho phép vệ sinh một bên trong khi bên kia vẫn đang vận hành, lý tưởng cho các nhà máy hoạt động liên tục 24/7.

• Temporary Strainer (Cone/Plate): Thường dùng trong giai đoạn chạy thử nghiệm hệ thống để lọc bụi bẩn, xỉ hàn tồn dư sau thi công.

• Tee Strainer: Hình dáng chữ T, thích hợp cho các ứng dụng có lưu lượng lớn và yêu cầu áp suất ổn định.

• Simplex Strainer: Loại đơn giản nhất, thường dùng khi hệ thống có thể tạm dừng để bảo trì.

Phân loại theo vật liệu

Việc chọn vật liệu đóng vai trò quyết định đến độ bền và tính an toàn của thiết bị:

• Gang: Giá thành hợp lý, phổ biến trong hệ thống nước sinh hoạt và PCCC.

• Đồng: Chống ăn mòn tốt trong các hệ thống nước sạch dân dụng.

• Thép carbon: Độ bền cơ học cao, chịu nhiệt và áp suất tốt trong ngành dầu khí.

• Inox 304/316: Khả năng chống ăn mòn tuyệt đối, đạt tiêu chuẩn khắt khe của ngành thực phẩm, dược phẩm và hóa chất.

Mỗi loại vật liệu sẽ quyết định tuổi thọ và khả năng chịu đựng trước các tác động khắc nghiệt của môi trường vận hành.

Các thông số kỹ thuật quan trọng

Khi tra cứu thông số cho các type of strainer, bạn cần nắm rõ:

• DN & PN: Kích thước danh nghĩa và áp suất danh nghĩa của hệ thống.

• Mesh Size: Độ mịn của lưới lọc (số lỗ trên mỗi inch vuông).

• Pressure Drop: Mức sụt áp cho phép qua thiết bị.

• Working Temperature: Dải nhiệt độ làm việc tối đa.

• End Connection: Kiểu kết nối (mặt bích, ren, hàn).

So sánh các Types of Strainer

Tại sao mỗi hệ thống cần một loại Strainer khác nhau?

Mỗi hệ thống có yêu cầu riêng biệt. Ví dụ, một hệ thống hơi nóng đòi hỏi Y Strainer vì thiết kế chịu áp cao và nhỏ gọn. Ngược lại, hệ thống làm mát trung tâm của nhà máy sản xuất cần Duplex Strainer để không bao giờ phải dừng sản xuất khi vệ sinh lưới lọc. Việc tính toán lưu lượng, không gian lắp đặt và tần suất bảo trì là những yếu tố quyết định loại thiết bị phù hợp nhất.

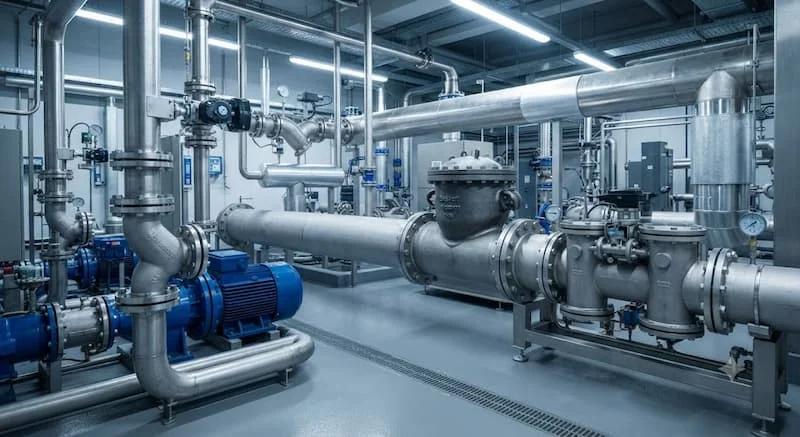

Ứng dụng thực tế

Các types of strainer được ứng dụng rộng rãi:

• Nhà máy nước/Xử lý nước: Lọc cát, rác, tảo.

• HVAC: Bảo vệ chiller, bơm tuần hoàn.

• Dầu khí/Hóa chất: Lọc các thành phần cặn rắn trong nguyên liệu.

• Thực phẩm/Dược phẩm: Đảm bảo độ tinh khiết sản phẩm (sử dụng inox vi sinh).

• Nhà máy điện: Bảo vệ turbine và các đường ống hơi áp lực cao.

Những sai lầm khi lựa chọn Strainer

• Chọn sai Mesh: Mesh quá mịn gây tắc nghẽn liên tục; quá thô không lọc được tạp chất.

• Sai vật liệu: Dẫn đến ăn mòn thủng thân van chỉ sau thời gian ngắn.

• Không tính tổn thất áp suất: Làm yếu dòng chảy, khiến máy bơm hoạt động quá tải.

• Bỏ qua không gian bảo trì: Khiến việc vệ sinh lưới lọc trở thành một "cơn ác mộng" cho kỹ thuật viên.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

1. Xác định lưu chất (nước, dầu, khí).

2. Lưu lượng dòng chảy cần đáp ứng.

3. Áp suất và nhiệt độ tối đa.

4. Mesh size phù hợp với tạp chất.

5. Ngân sách dự án.

Lưu ý khi vận hành:

• Luôn kiểm tra chiều mũi tên trên thân van trước khi lắp.

• Để lại khoảng trống phía dưới nắp để dễ dàng lấy giỏ lọc.

• Vệ sinh lưới lọc khi thấy chênh lệch áp suất giữa trước và sau bộ lọc tăng cao.

Checklist trước khi vận hành

•  Mũi tên chỉ chiều dòng chảy đã đúng hướng.

•  Kích thước DN trùng khớp với đường ống.

•  Vật liệu (gang/inox) phù hợp với môi chất.

•  Mesh size đã chọn đúng nhu cầu lọc.

•  Kiểm tra rò rỉ tại khớp nối.

•  Bulong đã được siết đúng lực (torque).

FAQ: Những câu hỏi thường gặp

1. Types of strainer nào phổ biến nhất?

Y Strainer là loại phổ biến nhất nhờ thiết kế đơn giản, gọn nhẹ và hiệu quả chi phí cho hầu hết các hệ thống đường ống cơ bản.

2. Bao lâu nên vệ sinh Strainer?

Tùy vào độ bẩn của lưu chất, thường là 3-6 tháng/lần. Đối với hệ thống mới, hãy kiểm tra sau 1 tháng đầu để loại bỏ cặn thi công.

3. Có thể dùng Strainer cho hóa chất không?

Có, nhưng bạn bắt buộc phải chọn loại bằng Inox 316 hoặc vật liệu chuyên dụng có tính trơ hóa học cao.

4. Mesh bao nhiêu là phù hợp?

Dựa trên kích thước tạp chất nhỏ nhất bạn muốn loại bỏ. Mesh càng lớn thì lỗ càng nhỏ và ngược lại.

Kết luận

Việc lựa chọn đúng một trong các types of strainer không chỉ giúp hệ thống của bạn vận hành ổn định mà còn là khoản đầu tư thông minh để bảo vệ các tài sản đắt giá như máy bơm, van điều khiển và thiết bị đo lường. Sự bền bỉ của hệ thống phụ thuộc hoàn toàn vào những chi tiết nhỏ nhưng quan trọng này.
