Van Điều Tiết Lưu Lượng Là Gì?

Van điều tiết lưu lượng là gì? Bạn đang gặp phải tình trạng hệ thống nước chảy quá mạnh, gây lãng phí tài nguyên và tăng chi phí vận hành? Hay hệ thống khí nén không ổn định, khiến máy móc hoạt động sai logic, ảnh hưởng đến chất lượng sản phẩm? Nhiều người thường lầm tưởng rằng chỉ cần lắp đặt một chiếc van bất kỳ là có thể giải quyết được vấn đề. Tuy nhiên, thực tế là không phải loại van nào cũng có khả năng điều chỉnh lưu lượng dòng chảy một cách chính xác và hiệu quả.

Đây là lúc bạn cần đến sự hỗ trợ của van điều chỉnh lưu lượng. Đây là thiết bị chuyên dụng được thiết kế để điều chỉnh lượng chất lưu (nước, khí, hơi...) đi qua đường ống theo nhu cầu sử dụng thực tế. Việc hiểu đúng bản chất và chọn đúng loại van điều chỉnh lưu lượng phù hợp sẽ giúp hệ thống của bạn hoạt động ổn định, tiết kiệm chi phí và kéo dài tuổi thọ của các thiết bị khác. Bài viết này sẽ cung cấp cho bạn những kiến thức chuyên sâu về loại van này, từ định nghĩa, nguyên lý hoạt động đến các loại phổ biến và cách lựa chọn đúng chuẩn.

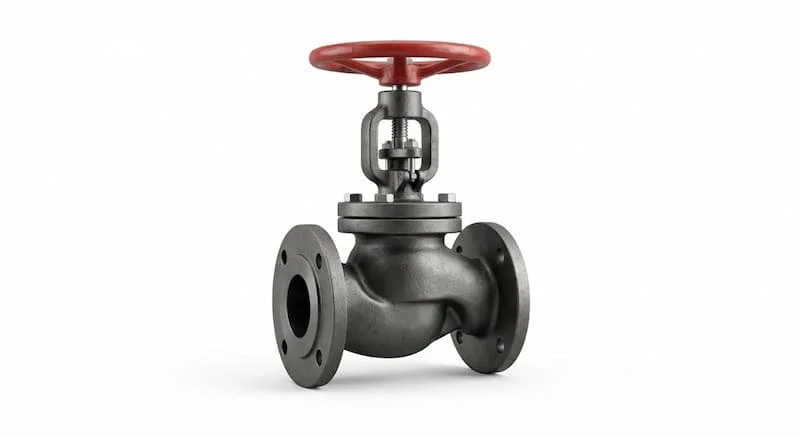

Van Điều Tiết Lưu Lượng Là Gì? Định Nghĩa và Khác Biệt Cơ Bản

Trong các hệ thống đường ống, van điều chỉnh lưu lượng (Flow Control Valve) là thiết bị cơ khí chuyên dụng dùng để điều chỉnh lượng chất lưu (lưu lượng) đi qua một điểm cụ thể trong đường ống, thay vì chỉ đơn giản là đóng hoặc mở hoàn toàn dòng chảy. Khác với các loại van đóng/mở thông thường (như van bi, van cổng), van điều chỉnh lưu lượng cho phép bạn kiểm soát dòng chảy ở nhiều mức độ khác nhau, từ mức lưu lượng nhỏ nhất đến lớn nhất, tùy thuộc vào yêu cầu của hệ thống.

Sự khác biệt cơ bản:

• Van Đóng/Mở (ON/OFF): Chỉ có hai trạng thái: mở hoàn toàn để cho phép dòng chảy tối đa, hoặc đóng hoàn toàn để ngăn chặn hoàn toàn dòng chảy.

• Van Điều Chỉnh Lưu Lượng: Có thể điều chỉnh vị trí của cơ cấu đóng mở (ví dụ: đĩa van, kim van) để thay đổi tiết diện dòng chảy, từ đó kiểm soát lượng chất lưu đi qua. Bạn có thể điều chỉnh lưu lượng ở các mức 10%, 30%, 50%... tùy ý.

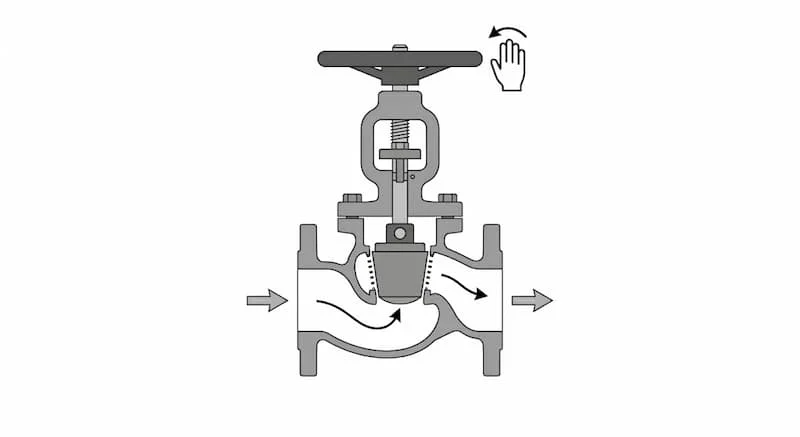

Nguyên Lý Hoạt Động Của Van Điều Chỉnh Lưu Lượng

Nguyên lý hoạt động cốt lõi của van điều chỉnh lưu lượng dựa trên việc thay đổi diện tích mặt cắt ngang (tiết diện) mà chất lưu có thể đi qua bên trong thân van. Khi bạn điều khiển van (ví dụ: xoay tay quay, kích hoạt bộ điều khiển điện), một cơ cấu bên trong sẽ di chuyển để thu hẹp hoặc mở rộng khoảng không gian dành cho dòng chảy.

Cơ chế thực hiện:

• Ví dụ 1: Van Cầu (Globe Valve): Đĩa van hình nút chai di chuyển lên xuống để điều chỉnh khoảng cách với ghế van, từ đó thay đổi tiết diện dòng chảy.

• Ví dụ 2: Van Kim (Needle Valve): Kim van dạng hình nón di chuyển vào ra khỏi lỗ van, cho phép điều chỉnh lưu lượng cực nhỏ và chính xác.

Các kiểu điều khiển:

Selection valve có thể được vận hành bằng nhiều phương pháp khác nhau, tùy thuộc vào mức độ tự động hóa và yêu cầu của hệ thống:

• Tay quay / Vô lăng: Điều khiển thủ công bằng sức người, phù hợp cho các hệ thống đơn giản, tần suất chuyển đổi thấp.

• Điện: Sử dụng mô-tơ điện để điều khiển vị trí của cơ cấu đóng mở, phù hợp cho hệ thống tự động hóa, điều khiển từ xa.

• Khí nén (Pneumatic Actuator): Sử dụng áp lực khí nén để vận hành van, thường dùng trong môi trường cháy nổ hoặc yêu cầu lực đóng/mở lớn.

Insight chuyên gia: Độ chính xác trong điều tiết càng cao, hệ thống vận hành càng ổn định và hiệu quả.

Các Loại Van Điều Chỉnh Lưu Lượng Phổ Biến

Như đã phân tích, van điều chỉnh lưu lượng là một nhóm van chức năng rộng. Dưới đây là phân tích chuyên sâu về các loại van phổ biến nhất thường được sử dụng cho nhiệm vụ lựa chọn và chuyển hướng dòng chảy:

• Van Cầu (Globe Valve): Đây là loại van điều chỉnh lưu lượng phổ biến nhất cho các ứng dụng có lưu lượng trung bình đến lớn. Cấu tạo thân van hình cầu và đĩa van di chuyển theo phương vuông góc với ghế van cho phép điều chỉnh tiết diện dòng chảy một cách tuyến tính và chính xác. Van cầu thường được dùng cho nước, hơi, khí nén.

• Van Kim (Needle Valve): Đây là lựa chọn tối ưu cho các ứng dụng yêu cầu điều tiết lưu lượng cực nhỏ và chính xác. Kim van dạng hình nón di chuyển vào ra khỏi lỗ van với bước ren rất mịn, cho phép điều chỉnh lưu lượng ở mức vi mô. Van kim thường được dùng trong các thiết bị đo lường, phòng thí nghiệm, hệ thống điều khiển khí nén/thủy lực vi mô.

• Van Bướm Điều Tiết (Buttlerfly Control Valve): Mặc dù van bướm thường dùng để đóng mở, nhưng các loại van bướm đặc biệt với đĩa van được thiết kế để điều tiết và được trang bị bộ điều khiển (điện, khí nén) có thể dùng để điều chỉnh lưu lượng cho các đường ống kích thước lớn, lưu lượng lớn. Tuy nhiên, độ chính xác điều tiết của van bướm thường thấp hơn van cầu.

• Van Điều Khiển Tự Động (Control Valve): Đây là nhóm van được tích hợp bộ điều khiển (actuator - điện hoặc khí nén) và bộ định vị (positioner) để tự động điều chỉnh vị trí của cơ cấu đóng mở dựa trên tín hiệu điều khiển từ hệ thống PLC/DCS. Van điều khiển tự động được dùng trong các quy trình sản xuất phức tạp, yêu cầu điều tiết lưu lượng theo các thuật toán điều khiển chính xác.

Giải thích:

• Vì sao van cầu điều tiết tốt hơn van bi? Van cầu có cơ chế đóng mở tuyến tính hơn, tiết diện dòng chảy thay đổi đều đặn theo vị trí của tay quay, giúp điều tiết chính xác. Van bi có cơ chế đóng mở dạng xoay 90 độ, tiết diện dòng chảy thay đổi rất nhanh ở các vị trí ban đầu, gây khó khăn cho việc điều tiết chính xác.

• Khi nào cần van điều khiển tự động? Khi hệ thống yêu cầu điều tiết lưu lượng một cách tự động, chính xác theo các thông số quy trình (áp suất, nhiệt độ, mức chất lỏng...) và được tích hợp vào hệ thống điều khiển trung tâm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Điều Chỉnh Lưu Lượng

Để đảm bảo selection valve hoạt động đúng logic, an toàn và bền bỉ, bạn cần xem xét kỹ các thông số kỹ thuật sau khi lựa chọn:

• Kích thước (DN): Kích thước danh nghĩa của van phải tương ứng với kích thước đường ống. Việc chọn van quá lớn hoặc quá nhỏ đều ảnh hưởng đến khả năng điều tiết.

• Áp lực (PN): Áp suất làm việc tối đa mà van có thể chịu được. Bạn cần chọn van có PN lớn hơn áp suất lớn nhất của hệ thống để đảm bảo an toàn.

• Nhiệt độ: Nhiệt độ làm việc của chất lưu. Vật liệu thân van, gioăng làm kín phải chịu được nhiệt độ này.

• Hệ số lưu lượng (Cv/Kv): Đây là thông số quyết định khả năng điều tiết của van. Cv/Kv cho biết lưu lượng chất lưu đi qua van ở một độ mở nhất định và một độ chênh áp cụ thể.

• Vật liệu: Cần chọn vật liệu thân van và gioăng làm kín phù hợp với tính chất của lưu chất (ăn mòn, mài mòn, nhiệt độ...). Các vật liệu phổ biến: inox, đồng, gang, nhựa.

Insight chuyên gia: Cv/Kv là yếu tố quyết định khả năng điều tiết của van. Việc tính toán và lựa chọn van có Cv/Kv phù hợp là cực kỳ quan trọng để đảm bảo van hoạt động hiệu quả trong phạm vi điều tiết mong muốn.

So Sánh Van Điều Tiết Lưu Lượng Với Các Loại Van Khác

Việc phân biệt selection valve với các loại van thông thường khác là rất quan trọng để đảm bảo bạn sử dụng đúng thiết bị cho đúng chức năng:

Kết luận: Selection valve là giải pháp chuyên biệt cho các yêu cầu cần phải điều hướng dòng chảy giữa nhiều đường ống. Nếu hệ thống của bạn chỉ cần đóng/mở dòng chảy trên một đường ống duy nhất, hãy sử dụng các loại van thông thường như van bi thường hoặc van bướm để tiết kiệm chi phí.

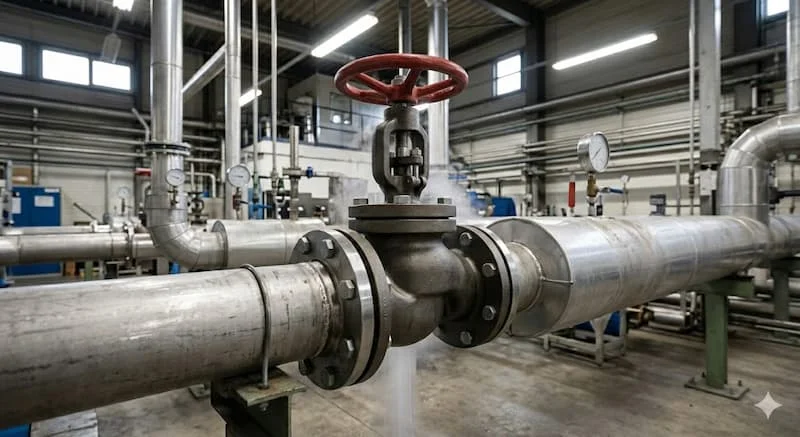

Khi Nào Bạn Cần Sử Dụng Van Điều Chỉnh Lưu Lượng?

Selection valve là thiết bị không thể thiếu trong các hệ thống đường ống phức tạp, nơi cần phải chuyển đổi qua lại giữa nhiều nguồn cấp hoặc phân phối lưu chất đến các đầu ra khác nhau. Dưới đây là các trường hợp điển hình:

Hệ thống công nghiệp phổ biến:

• Hệ thống nước: Điều chỉnh lưu lượng nước cấp đến các thiết bị, vòi phun, vòi tưới; kiểm soát áp lực nước trong tòa nhà; điều tiết lưu lượng nước trong các quy trình sản xuất.

• Hệ thống hơi: Điều chỉnh lượng hơi cấp cho các thiết bị sấy, gia nhiệt; kiểm soát áp suất hơi.

• Hệ thống khí nén: Điều chỉnh lượng khí nén cấp cho các xi lanh, mô-tơ, dụng cụ cầm tay; ổn định áp lực khí nén trong hệ thống.

Insight: Hiểu rõ khi nào cần dùng selection valve giúp bạn thiết kế hệ thống linh hoạt, tin cậy và tối ưu hóa quy trình vận hành.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van Điều Tiết Lưu Lượng

Việc thiếu kiến thức chuyên sâu về selection valve có thể dẫn đến việc lựa chọn thiết bị không phù hợp, gây ra các sự cố và lãng phí chi phí. Dưới đây là các sai lầm phổ biến nhất:

• Sử dụng van bi để điều tiết (SAI): Đây là lỗi phổ biến nhất. Như đã phân tích, van bi không được thiết kế để điều tiết và sẽ bị mòn nhanh chóng khi mở hé, dẫn đến hiện tượng rò rỉ và hỏng van.

• Không tính toán Cv/Kv: Việc chọn van theo kích thước đường ống mà không tính toán Cv/Kv có thể dẫn đến việc chọn van quá lớn hoặc quá nhỏ, làm giảm khả năng điều tiết hoặc gây chênh áp quá lớn.

• Chọn sai vật liệu: Không phù hợp với lưu chất (hóa chất ăn mòn, nhiệt độ cao...) dẫn đến hư hỏng nhanh chóng.

• Không phù hợp áp lực: Chọn van có PN thấp hơn áp suất của hệ thống dẫn đến nứt, vỡ van.

Hậu quả: Van mòn nhanh, hỏng van, gây rò rỉ; hệ thống hoạt động không ổn định, ảnh hưởng đến chất lượng sản phẩm; tăng chi phí bảo trì, sửa chữa.

Checklist Cách Chọn Van Điều Tiết Lưu Lượng  Đúng Chuẩn Cho Kỹ Sư

Để đảm bảo bạn lựa chọn được selection valve phù hợp nhất cho hệ thống của mình, hãy thực hiện theo checklist sau:

1. Xác định rõ chức năng cần thực hiện: Hệ thống của bạn cần lựa chọn giữa 2 nguồn cấp hay chuyển hướng dòng chảy đến 2 đầu ra? Cần sơ đồ chuyển đổi đơn giản hay phức tạp? Việc này sẽ quyết định số cổng của van (3-way, 4-way, 5-way...).

2. Tính lưu lượng cần điều chỉnh: Xác định lưu lượng tối đa và tối thiểu cần điều tiết. 3. Lựa chọn loại van phù hợp: Cân nhắc giữa van cầu, van kim, van bướm điều tiết... dựa trên lưu lượng, độ chính xác yêu cầu và kích thước đường ống. 4. Kiểm tra áp lực - nhiệt độ: Đảm bảo PN và dải nhiệt độ của van phù hợp với hệ thống. 5. Chọn kiểu điều khiển: Thủ công (tay quay), điện, khí nén... 6. Bonus: Vẽ sơ đồ dòng chảy và logic điều khiển trước khi chọn van: Việc này giúp bạn hình dung rõ ràng về cách van hoạt động trong hệ thống và đảm bảo chọn van có cấu tạo cửa (L-port, T-port, Spool type...) phù hợp với yêu cầu.

Tải Catalog Các Loại Selection Valve Phổ Biến Nhận Bảng Giá Chiết Khấu Cao

FAQ - Câu hỏi thường gặp về Van Điều Tiết Lưu Lượng

Van điều tiết lưu lượng khác gì van bi?

Van bi chủ yếu được thiết kế để đóng/mở dòng chảy (ON/OFF) bằng cách xoay bi van 90 độ. Cơ chế này không cho phép điều chỉnh lưu lượng chính xác và van bi sẽ bị mòn nhanh khi mở hé. Van điều chỉnh lưu lượng (Globe, Needle...) có cơ chế đóng mở tuyến tính hơn, cho phép điều chỉnh tiết diện dòng chảy một cách đều đặn và chính xác.

Có thể dùng van bướm để điều tiết không?

Có, nhưng chủ yếu cho các ứng dụng có kích thước đường ống lớn và yêu cầu độ chính xác điều tiết không quá cao. Bạn cần chọn các loại van bướm đặc biệt với đĩa van được thiết kế để điều tiết và được trang bị bộ điều khiển (actuator).

Cv trong van là gì?

Cv (Flow Coefficient) là hệ số lưu lượng, đại diện cho lưu lượng chất lưu (ví dụ: gallon nước trên phút) đi qua van ở độ mở nhất định và độ chênh áp 1 psi. Cv càng lớn, khả năng lưu thông của van càng cao. Kv là hệ số tương tự, dùng cho hệ mét (ví dụ: m3/h nước, chênh áp 1 bar).

Van điều tiết có bền không?

Độ bền của van phụ thuộc vào vật liệu, điều kiện vận hành và tần suất sử dụng. Các loại van điều chỉnh lưu lượng chuyên dụng (Globe, Needle...) được thiết kế để chịu được sự mài mòn của dòng chảy khi điều tiết và có độ bền cao hơn van đóng/mở khi dùng cho nhiệm vụ điều tiết.

Nên chọn van điều khiển điện hay cơ?

Chọn van điều khiển điện nếu hệ thống yêu cầu điều khiển tự động, điều khiển từ xa hoặc tích hợp vào logic PLC. Chọn van cơ (tay gạt, khí nén, thủy lực) nếu hệ thống đơn giản, tần suất chuyển mạch thấp, yêu cầu an toàn cháy nổ cao hoặc kinh phí hạn chế.

Kết luận

Van điều tiết lưu lượng là một giải pháp chuyên biệt, linh hoạt và hiệu quả cho các hệ thống đường ống phức tạp, nơi cần phải chuyển đổi qua lại giữa nhiều nguồn cấp hoặc phân phối lưu chất đến các đầu ra khác nhau. Tuy nhiên, để đảm bảo van hoạt động đúng logic, an toàn và bền bỉ, bạn cần hiểu đúng về bản chất chức năng của nhóm van này và xem xét kỹ các thông số kỹ thuật (số cổng, áp lực, nhiệt độ, vật liệu, kiểu điều khiển) khi lựa chọn. Hiểu đúng để chọn đúng selection valve chính là mắt xích quan trọng giúp hệ thống của bạn hoạt động ổn định, hiệu quả và tin cậy.
