Van cổng Meiji là gì? Định nghĩa và đặc điểm kỹ thuật

Van cổng Meiji là gì? Trong thi công hệ thống cấp thoát nước hay phòng cháy chữa cháy (PCCC), một sai lầm nhỏ trong khâu chọn vật tư cũng có thể dẫn đến hậu quả khôn lường. Thực tế, không ít chủ đầu tư đã phải đối mặt với tình trạng hệ thống vừa nghiệm thu đã xảy ra rò rỉ, sụt áp do sử dụng van kém chất lượng, đĩa van bị kẹt hoặc thân van bị ăn mòn nhanh chóng. Chi phí để thay thế một chiếc van cổng nằm sâu trong đường ống hay các hầm kỹ thuật thường cao gấp nhiều lần giá trị bản thân thiết bị đó.

Trước bối cảnh đó, nhiều đơn vị thầu và kỹ sư cơ điện đã chuyển hướng sang lựa chọn van nước cổng Meiji như một phương án an toàn và kinh tế. Tuy nhiên, giữa thị trường vật tư thật giả lẫn lộn, nhiều câu hỏi vẫn được đặt ra: Van nước cổng Meiji có thật sự tốt không? Thương hiệu này có nguồn gốc từ đâu, có phải hàng Nhật chính hãng? Và quan trọng nhất, làm sao để chọn đúng loại van phù hợp với thông số kỹ thuật của dự án? Bài viết chuyên sâu dưới đây sẽ giải mã toàn bộ những thắc mắc này, giúp bạn có cái nhìn chuẩn xác trước khi ra quyết định mua hàng.

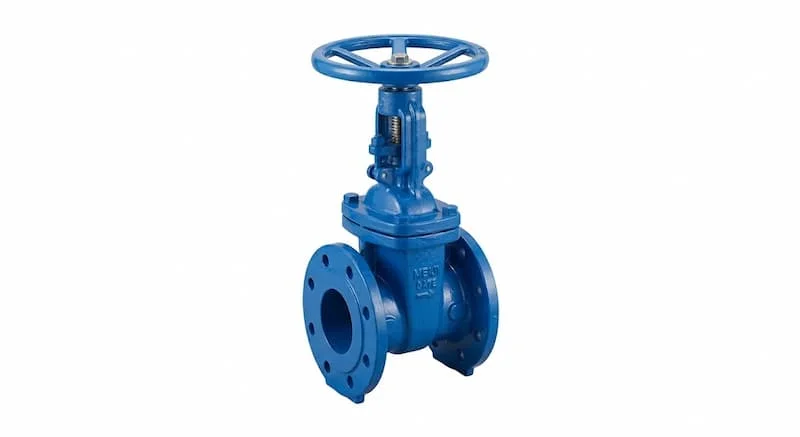

Van cổng Meiji là gì? Định nghĩa và đặc điểm kỹ thuật

Van nước cổng Meiji (tên tiếng Anh: Meiji Gate Valve) là dòng thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trên đường ống. Cơ chế vận hành của van dựa trên việc nâng lên hoặc hạ xuống của một đĩa van hình nêm, cắt ngang dòng chảy để ngăn chặn hoặc cho phép lưu chất đi qua.

Về mặt cấu tạo, dòng van này được thiết kế để chịu đựng các điều kiện vận hành khắc nghiệt:

• Thân van: Thường được đúc từ gang xám hoặc gang dẻo (Ductile Iron), có khả năng chịu lực va đập và áp suất tốt.

• Lớp phủ: Toàn bộ thân van được sơn phủ Epoxy cao cấp cả trong lẫn ngoài với độ dày tiêu chuẩn. Lớp sơn này không chỉ giúp van có tính thẩm mỹ mà còn là "lá chắn" chống lại sự ăn mòn của môi trường và oxy hóa từ dòng nước.

• Đĩa van: Thường bọc cao su EPDM an toàn cho nước sạch, giúp tăng độ kín khít khi đóng hoàn toàn.

Chức năng chính của van nước cổng Meiji là on/off (đóng/mở), không được khuyến cáo dùng cho mục đích điều tiết lưu lượng vì áp lực dòng chảy khi chảy qua khe hở hẹp sẽ nhanh chóng làm mòn đĩa van và gây rung lắc hệ thống.

Nguyên lý hoạt động của van cổng Meiji

Nguyên lý hoạt động của van nước cổng Meiji khá đơn giản nhưng đòi hỏi sự chính xác cao trong chế tạo. Khi người vận hành quay tay quay (vô lăng) theo chiều kim đồng hồ, trục van sẽ truyền lực làm đĩa van hạ xuống, ép chặt vào ghế van để tạo ra trạng thái đóng hoàn toàn, ngăn chặn rò rỉ tuyệt đối. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van sẽ được kéo lên hoàn toàn khỏi lòng ống.

Ở trạng thái mở hoàn toàn: Đĩa van nằm ngoài phạm vi của dòng lưu chất. Điều này mang lại ưu điểm cực lớn là ít cản dòng, giúp áp suất và lưu lượng sau khi đi qua van gần như không bị sụt giảm. Đây là lý do van cổng luôn là ưu tiên số một cho các đường ống trục chính.

Ở trạng thái đóng hoàn toàn: Nhờ thiết kế hình nêm và lớp bọc cao su mềm, đĩa van tạo ra độ kín khít tuyệt vời, ngăn chặn hoàn toàn hiện tượng thất thoát nước ngay cả dưới áp suất cao. Tuy nhiên, cần lưu ý không nên mở hé van để điều tiết dòng chảy, vì hành động này sẽ tạo ra hiện tượng xâm thực, làm hư hại bề mặt làm kín của van.

Phân loại van cổng Meiji phổ biến trên thị trường

Để lựa chọn đúng sản phẩm, bạn cần phân biệt các loại van nước cổng Meiji dựa trên thiết kế trục và tiêu chuẩn kết nối:

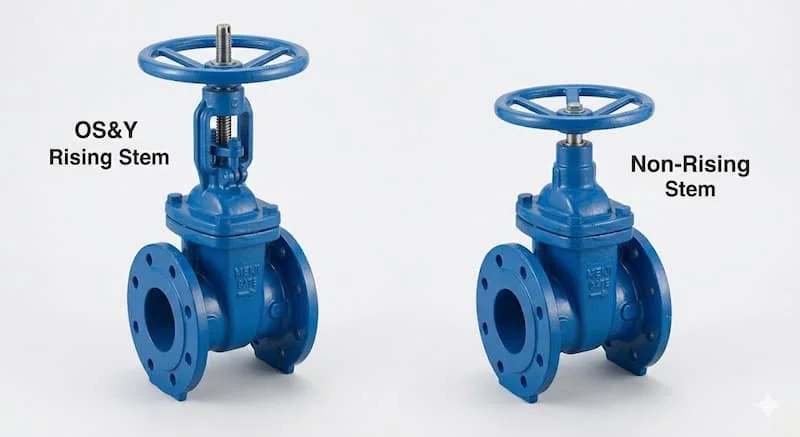

1. Phân loại theo thiết kế trục (Ty)

• Van cổng ty nổi (OS&Y): Có phần trục van lồi ra ngoài khi mở. Ưu điểm là người vận hành dễ dàng quan sát được van đang đóng hay mở chỉ bằng mắt thường. Đây là dòng van bắt buộc trong hệ thống PCCC để đảm bảo lính cứu hỏa biết chính xác trạng thái nguồn nước.

• Van cổng ty chìm: Trục van nằm gọn bên trong thân, chiều cao tổng thể không thay đổi khi vận hành. Loại này cực kỳ phù hợp cho các không gian hẹp, các hầm ga hoặc lắp đặt ngầm dưới lòng đất.

2. Phân loại theo kết nối và tiêu chuẩn

• Kết nối mặt bích: Là kiểu phổ biến nhất, giúp van liên kết chắc chắn với đường ống thông qua các bu lông.

• Tiêu chuẩn mặt bích: Van Meiji thường sản xuất theo tiêu chuẩn BS (British Standard) hoặc JIS (Japan Industrial Standard). Việc kiểm tra tiêu chuẩn mặt bích là cực kỳ quan trọng để đảm bảo các lỗ bu lông trên van khớp hoàn toàn với mặt bích của ống.

Thông số kỹ thuật cần quan tâm khi mua van cổng Meiji

Việc chọn sai thông số kỹ thuật không chỉ gây khó khăn khi lắp đặt mà còn trực tiếp làm giảm tuổi thọ của toàn bộ hệ thống. Dưới đây là những thông số "sống còn" mà bạn cần kiểm tra:

• Kích thước (Size): Phổ biến từ DN50, DN65, DN80, DN100 đến DN300 và lớn hơn. Kích thước này phải tương ứng với đường kính định danh của ống.

• Áp lực làm việc: Thông dụng nhất là PN10 hoặc PN16 (tương đương 10kg/cm² hoặc 16kg/cm²). Trong các tòa nhà cao tầng hoặc hệ thống PCCC áp lực lớn, van PN16 là lựa chọn an toàn hơn.

• Nhiệt độ: Thường hoạt động tốt trong khoảng 0°C đến 80°C (phù hợp cho nước lạnh và nước ấm nhẹ).

• Môi trường sử dụng: Nước sạch, nước thải đã qua xử lý, hệ thống cứu hỏa.

Insight từ chuyên gia: Hãy luôn yêu cầu nhà cung cấp cung cấp bản vẽ kỹ thuật để đối chiếu khoảng cách giữa hai mặt bích (Face-to-Face), tránh tình trạng van mới ngắn hoặc dài hơn khoảng chờ trên đường ống cũ.

Đánh giá van cổng Meiji có tốt không?

Khi so sánh với các thương hiệu khác như AUT (Malaysia) hay Wonil (Hàn Quốc), van nước cổng Meiji giữ một vị thế khá đặc biệt nhờ sự cân bằng giữa chất lượng và giá thành.

Ưu điểm:

• Giá thành hợp lý: So với các dòng van từ Nhật Bản hay Châu Âu, Meiji có giá cực kỳ cạnh tranh, giúp tối ưu chi phí cho các dự án dân dụng và công nghiệp tầm trung.

• Độ bền ổn định: Với thân gang dẻo và sơn Epoxy, van có khả năng chống chọi tốt với điều kiện khí hậu nóng ẩm tại Việt Nam.

• Tính phổ biến: Phụ kiện thay thế và các đơn vị cung cấp van Meiji rất nhiều, dễ dàng bảo trì.

Nhược điểm:

• Nguồn gốc: Nhiều người nhầm tưởng Meiji là hàng sản xuất tại Nhật Bản, nhưng thực tế đây thường là thương hiệu có tiêu chuẩn kỹ thuật dựa trên công nghệ Nhật và được gia công tại nước thứ ba (thường là Trung Quốc hoặc Malaysia) để giảm giá thành.

• Hàng giả: Do mức độ phổ biến, thị trường đã xuất hiện hàng nhái kém chất lượng.

Kết luận: Van nước cổng Meiji là lựa chọn "vừa túi tiền" nhưng vẫn đảm bảo được các tiêu chuẩn kỹ thuật khắt khe cho các công trình như chung cư, nhà xưởng và hệ thống cấp nước đô thị.

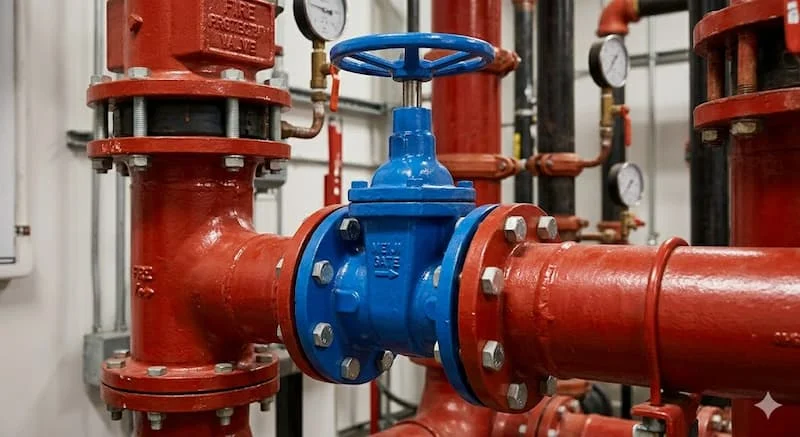

Ứng dụng thực tế của van cổng Meiji

Nhờ thiết kế tối ưu, van nước cổng Meiji xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện nay:

1. Hệ thống cấp nước tòa nhà: Dùng làm van chặn tổng tại các tầng hoặc van cách ly tại các trạm bơm nước sinh hoạt.

2. Hệ thống PCCC: Lắp đặt tại các đường ống trục đứng hoặc trạm bơm cứu hỏa (thường dùng loại ty nổi kèm công tắc giám sát).

3. Xử lý nước thải: Sử dụng ở các công đoạn nước đã qua xử lý sơ bộ để ngăn dòng khi cần bảo trì máy bơm.

4. Hệ thống thủy lợi: Chia tách các nhánh sông, kênh dẫn nước trong các dự án nông nghiệp công nghệ cao.

Những sai lầm thường gặp khi chọn mua van nước cổng Meiji

Đừng để dự án của bạn bị đình trệ chỉ vì những sơ suất nhỏ sau:

• Mua hàng không rõ nguồn gốc: Ham rẻ chọn các đơn vị không có chứng chỉ CO (Certificate of Origin), CQ (Certificate of Quality).

• Chọn sai loại ty: Lắp van ty nổi ở vị trí hầm thấp khiến trục van khi mở đâm vào trần nhà hoặc gây cản trở lối đi.

• Nhầm lẫn tiêu chuẩn mặt bích: Mua van tiêu chuẩn BS nhưng ống lại lắp mặt bích tiêu chuẩn JIS, dẫn đến việc không thể bắt bu lông.

• Bỏ qua áp lực PN: Dùng van PN10 cho hệ thống có áp suất đỉnh lên tới 12 Bar sẽ khiến van bị rò rỉ qua cổ trục hoặc nứt thân van.

Checklist cách chọn van nước cổng Meiji đúng chuẩn cho kỹ sư

Hãy thực hiện theo các bước sau để đảm bảo bạn chọn đúng chiếc van mình cần:

1. [ ] Xác định mục đích: Dùng cho PCCC (Ty nổi) hay cấp nước dân dụng (Ty chìm)?

2. [ ] Kiểm tra kích thước: DN bao nhiêu? (Ví dụ: Ống phi 114mm thì dùng van DN100).

3. [ ] Xác định áp lực: Hệ thống chạy áp bao nhiêu Bar? (PN10 hay PN16).

4. [ ] Đối chiếu tiêu chuẩn bích: BS4504 hay JIS10K?

5. [ ] Kiểm tra ngoại quan: Sơn Epoxy có đều không? Logo Meiji đúc nổi trên thân van có sắc nét không?

6. [ ] Hồ sơ pháp lý: Yêu cầu đầy đủ giấy tờ CO, CQ và phiếu bảo hành từ nhà cung cấp.

FAQ - Câu hỏi thường gặp về van nước cổng Meiji

1. Van cổng Meiji có phải hàng sản xuất tại Nhật Bản không?

Đa số van Meiji hiện nay được sản xuất theo công nghệ và tiêu chuẩn chất lượng của Nhật Bản nhưng nhà máy thường đặt tại Trung Quốc hoặc Malaysia để tối ưu hóa chi phí sản xuất và logistics.

2. Tại sao hệ thống PCCC lại ưu tiên dùng van cổng ty nổi Meiji?

Vì van ty nổi cho phép kiểm soát trạng thái van bằng mắt thường. Nếu ty van đang nhô cao, nghĩa là nguồn nước cứu hỏa đang sẵn sàng. Điều này cực kỳ quan trọng trong các tình huống khẩn cấp.

3. Van nước cổng Meiji dùng cho nước nóng được không?

Van tiêu chuẩn của Meiji thường dùng cho nước lạnh (<80°C). Nếu dùng cho nước nóng cao hơn hoặc hơi nóng, bạn cần chuyển sang dòng van cổng thân thép hoặc van cổng inox chuyên dụng.

4. Giá van nước cổng Meiji có đắt không?

So với mặt bằng chung, giá van Meiji nằm ở phân khúc trung cấp, cao hơn hàng không thương hiệu nhưng rẻ hơn đáng kể so với các dòng van Kitz (Nhật) hay Toyo.

Kết luận

Van nước cổng Meiji là một trong những giải pháp phụ kiện ngành nước đáng tin cậy nhất hiện nay trong phân khúc giá tầm trung. Việc hiểu rõ về cấu tạo ty nổi, ty chìm cũng như nắm vững các thông số PN, tiêu chuẩn mặt bích sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc. Hãy nhớ rằng: Chọn đúng loại van ngay từ đầu chính là cách tiết kiệm chi phí bảo trì và vận hành hiệu quả nhất.
