Selection Valve Là Gì? Định Nghĩa và Bản Chất Kỹ Thuật

Selection valve là gì? Bạn đang vận hành một hệ thống khí nén hay thủy lực phức tạp, nơi cần phải chuyển đổi qua lại giữa nhiều nguồn cấp hoặc phân phối lưu chất đến các đầu ra khác nhau. Tuy nhiên, bạn lại đang đối mặt với tình trạng dòng chảy đi không đúng hướng mong muốn, hệ thống hoạt động sai logic điều khiển, thậm chí gây ra các sự cố hỏng hóc đáng tiếc. Bạn loay hoay tìm kiếm nguyên nhân và giải pháp để khắc phục tình trạng này.

Rất có thể, vấn đề nằm ở việc bạn chưa chọn đúng loại van chức năng cho yêu cầu chuyển mạch này. Trong kỹ thuật, thuật ngữ selection valve (van lựa chọn) thường được dùng để chỉ nhóm van đảm nhận vai trò này. Tuy nhiên, đây là một khái niệm khá rộng, bao hàm nhiều dòng van khác nhau, khiến người dùng dễ bị nhầm lẫn nếu không hiểu rõ bản chất. Bài viết này sẽ phân tích chuyên sâu, giúp bạn hiểu đúng về van lựa chọn và cách chọn loại van phù hợp nhất cho hệ thống của mình.

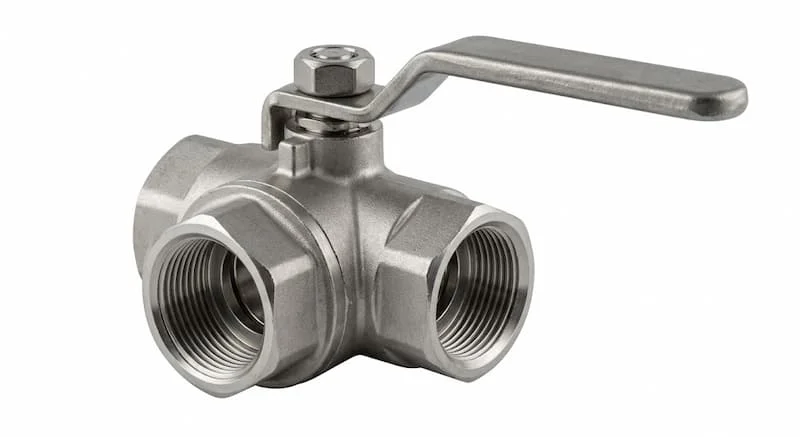

Selection Valve Là Gì? Định Nghĩa và Bản Chất Kỹ Thuật

Trong các hệ thống đường ống công nghiệp, van lựa chọn là tên gọi chung cho các loại van được thiết kế với chức năng chính là lựa chọn hoặc chuyển hướng dòng lưu chất (khí, chất lỏng) giữa nhiều đường ống khác nhau. Khác với các loại van đóng/mở thông thường chỉ có hai trạng thái hoàn toàn đóng hoặc hoàn toàn mở trên một đường thẳng, van lựa chọn cho phép người vận hành điều khiển để dòng chảy đi từ một nguồn cấp đến một trong nhiều đầu ra, hoặc ngược lại, chọn một trong nhiều nguồn cấp để đưa về một đầu ra duy nhất.

Bản chất kỹ thuật của van lựa chọn:

• Không phải là một loại van duy nhất: "Selection valve" không phải là tên gọi của một kiểu cấu tạo van cụ thể (như van bi, van cổng, van bướm...). Đây là thuật ngữ mô tả chức năng của một nhóm van.

• Bao gồm nhiều dòng van khác nhau: Tùy thuộc vào cấu tạo và nguyên lý hoạt động, nhóm van lựa chọn có thể bao gồm:

  • Van bi 3 ngã, 4 ngã (multi-port ball valves): Dùng phổ biến để chuyển hướng dòng chảy.

  • Van điện từ nhiều cửa (multi-port solenoid valves): Thường dùng trong hệ thống tự động hóa khí nén, thủy lực quy mô nhỏ.

  • Van chuyển mạch (switch valves): Các dòng van chuyên dụng cho việc chuyển đổi nguồn cấp/đầu ra.

  • Van phân phối (directional control valves): Thường được sử dụng trong hệ thống thủy lực và khí nén để điều khiển hướng của xi lanh hoặc mô tơ.

Việc hiểu rõ bản chất này giúp bạn không bị giới hạn tư duy khi tìm kiếm giải pháp và có thể lựa chọn thiết bị tối ưu nhất dựa trên yêu cầu cụ thể của hệ thống.

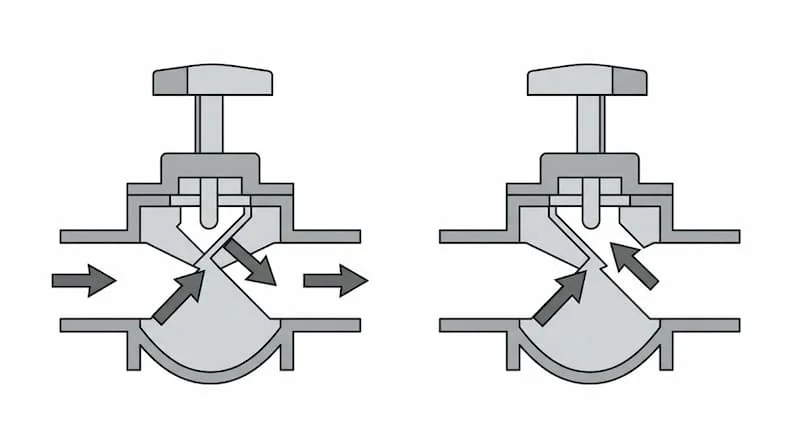

Nguyên Lý Hoạt Động Của Van Lựa Chọn

Nguyên lý hoạt động cốt lõi của van lựa chọn dựa trên việc thay đổi vị trí của cơ cấu đóng/mở (như bi van, pit-tông, đĩa van) bên trong thân van để đóng hoặc mở các cửa (port) dòng chảy một cách logic, từ đó điều hướng lưu chất đi theo con đường mong muốn.

Cơ chế điều hướng dòng chảy:

Tùy thuộc vào cấu tạo cụ thể, van có thể thực hiện các chức năng lựa chọn khác nhau. Dưới đây là các ví dụ điển hình:

• Chức năng "1 nguồn -> 2 đầu ra": Van có 1 cửa vào và 2 cửa ra. Ở trạng thái 1, dòng chảy đi từ cửa vào đến cửa ra A. Khi chuyển trạng thái, dòng chảy sẽ đi từ cửa vào đến cửa ra B, đồng thời cửa ra A được đóng lại.

• Chức năng "2 nguồn -> 1 đầu ra": Van có 2 cửa vào và 1 cửa ra. Chức năng này cho phép người dùng lựa chọn lấy lưu chất từ nguồn cấp 1 hoặc nguồn cấp 2 để đưa đến đầu ra duy nhất.

• Chức năng phức tạp hơn: Các loại van đa cửa (4 ngã, 5 ngã...) có thể thực hiện các sơ đồ chuyển đổi phức tạp, kết hợp giữa việc cấp nguồn và xả lưu chất đồng thời.

Các kiểu điều khiển:

Van lựa chọn có thể được vận hành bằng nhiều phương pháp khác nhau, tùy thuộc vào mức độ tự động hóa và yêu cầu của hệ thống:

• Tay gạt / Vô lăng: Điều khiển thủ công bằng sức người, phù hợp cho các hệ thống đơn giản, tần suất chuyển đổi thấp.

• Điện từ (Solenoid): Sử dụng cuộn coil điện từ để chuyển trạng thái van, phù hợp cho hệ thống tự động hóa, điều khiển từ xa.

• Khí nén (Pneumatic Actuator): Sử dụng áp lực khí nén để vận hành van, thường dùng trong môi trường cháy nổ hoặc yêu cầu lực đóng/mở lớn.

• Thủy lực (Hydraulic Actuator): Sử dụng áp lực chất lỏng thủy lực để vận hành van, dùng cho các ứng dụng cực kỳ nặng.

Hiểu rõ nguyên lý và kiểu điều khiển giúp bạn tích hợp van lựa chọn vào hệ thống một cách hiệu quả và tin cậy.

Các Loại Van Lựa Chọn Phổ Biến Trong Công Nghiệp

Như đã phân tích, van lựa chọn là một nhóm van chức năng rộng. Dưới đây là phân tích chuyên sâu về các loại van phổ biến nhất thường được sử dụng cho nhiệm vụ lựa chọn và chuyển hướng dòng chảy:

• Van bi 3 ngã (3-way ball valve): Đây là loại van cực kỳ phổ biến để chuyển hướng dòng chảy trong các hệ thống đường ống. Bi van có lỗ khoét dạng chữ T hoặc chữ L. Van 3 ngã dạng L thường dùng để chuyển đổi dòng chảy giữa cửa 1-2 hoặc 1-3. Van 3 ngã dạng T có thể cho phép nối thông cả 3 cửa hoặc đóng hoàn toàn một cửa bất kỳ. Van bi 3 ngã phù hợp cho các ứng dụng có lưu lượng lớn, áp lực trung bình và yêu cầu độ kín cao.

• Van điện từ nhiều cửa (multi-port solenoid valve): Thường được sử dụng trong các hệ thống khí nén hoặc thủy lực quy mô nhỏ, yêu cầu chuyển đổi nhanh và điều khiển tự động. Các loại van điện từ 3 cửa, 4 cửa, 5 cửa phổ biến dùng để cấp và xả khí/dầu cho xi lanh hoạt động. Van điện từ multi-port nhỏ gọn, phản hồi nhanh nhưng thường hạn chế về lưu lượng và áp lực so với van cơ.

• Van chuyển hướng khí nén: Là loại van chuyên dụng dùng để điều khiển hướng đi của khí nén trong hệ thống. Van có thể là dạng trượt (spool valve) hoặc dạng đĩa (poppet valve). Van chuyển hướng khí nén thường có cấu tạo 3/2, 5/2, 5/3 cửa, được điều khiển bằng điện, khí nén hoặc cơ.

• Van thủy lực directional: Loại van này đóng vai trò quan trọng trong hệ thống thủy lực, dùng để điều khiển hướng của xi lanh hoặc mô tơ thủy lực. Van thủy lực directional có cấu tạo phức tạp, chịu được áp lực cực cao, thường có các cửa nối với nguồn cấp bơm (P), bể chứa (T), đầu xi lanh A và B. Van thường là dạng spool, điều khiển bằng điện, thủy lực hoặc cơ.

Bảng so sánh nhanh:

Insight: Việc chọn loại van nào phụ thuộc hoàn toàn vào lưu chất (khí, chất lỏng), áp lực, lưu lượng, tần suất chuyển mạch và mức độ tự động hóa yêu cầu của hệ thống.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Selection Valve

Để đảm bảo van lựa chọn hoạt động đúng logic, an toàn và bền bỉ, bạn cần xem xét kỹ các thông số kỹ thuật sau khi lựa chọn:

• Số cổng (Ports): Đây là thông số cơ bản nhất phản ánh khả năng chuyển hướng của van.

  • 2-way: Chỉ có cửa vào và cửa ra, chỉ thực hiện chức năng đóng/mở dòng chảy thông thường (không phải van lựa chọn).

  • 3-way: Có 3 cửa, dùng để chuyển đổi giữa 2 nguồn/2 đầu ra.

  • 4-way, 5-way...: Có nhiều cửa hơn, cho phép thực hiện các sơ đồ chuyển đổi phức tạp, kết hợp cấp và xả đồng thời.

• Áp lực làm việc (Working Pressure): Van phải chịu được áp lực lớn nhất của hệ thống, kể cả các đỉnh áp tức thời. Việc chọn van có áp lực làm việc thấp hơn có thể gây ra hiện tượng rò rỉ, kẹt van hoặc nứt thân van.

• Nhiệt độ (Working Temperature): Cả vật liệu thân van và các gioăng làm kín (sealing) phải chịu được nhiệt độ của lưu chất và môi trường làm việc. Nhiệt độ quá cao có thể làm hỏng gioăng, gây rò rỉ; nhiệt độ quá thấp có thể làm giòn vật liệu.

• Vật liệu (Material): Cần chọn vật liệu thân van và gioăng làm kín phù hợp với tính chất của lưu chất để tránh hiện tượng ăn mòn, mài mòn.

  • Inox (Stainless Steel): Chịu ăn mòn tốt, dùng cho hóa chất, thực phẩm, y tế.

  • Đồng (Brass): Phổ biến cho nước, khí nén sạch, giá thành hợp lý.

  • Nhựa (Plastic): Nhẹ, rẻ, chịu ăn mòn hóa chất nhất định, nhưng hạn chế về áp lực và nhiệt độ.

• Kiểu điều khiển (Control Type): Chọn kiểu vận hành phù hợp (tay gạt, điện từ, khí nén, thủy lực) dựa trên mức độ tự động hóa và điều kiện môi trường làm việc.

Insight: Sai sót trong việc chọn bất kỳ thông số kỹ thuật nào cũng có thể dẫn đến hệ thống hoạt động không đúng logic điều khiển, giảm hiệu suất, thậm chí gây ra các sự cố hỏng hóc đáng tiếc.

So Sánh Selection Valve Với Các Loại Van Khác

Việc phân biệt van lựa chọn với các loại van thông thường khác là rất quan trọng để đảm bảo bạn sử dụng đúng thiết bị cho đúng chức năng:

Kết luận: Van lựa chọn là giải pháp chuyên biệt cho các yêu cầu cần phải điều hướng dòng chảy giữa nhiều đường ống. Nếu hệ thống của bạn chỉ cần đóng/mở dòng chảy trên một đường ống duy nhất, hãy sử dụng các loại van thông thường như van bi thường hoặc van bướm để tiết kiệm chi phí.

Khi Nào Bạn Cần Sử Dụng Selection Valve?

Van lựa chọn là thiết bị không thể thiếu trong các hệ thống đường ống phức tạp, nơi cần phải chuyển đổi qua lại giữa nhiều nguồn cấp hoặc phân phối lưu chất đến các đầu ra khác nhau. Dưới đây là các trường hợp điển hình:

Hệ thống công nghiệp phổ biến:

• Khí nén:

  • Chuyển đổi nguồn cấp khí: Chuyển đổi giữa 2 máy nén khí (một chạy, một dự phòng) để cấp khí cho nhà máy.

  • Điều khiển xi lanh khí nén: Sử dụng van 4/2 hoặc 5/2 cửa để cấp khí và xả khí đồng thời cho xi lanh hoạt động.

• Thủy lực:

  • Điều khiển xi lanh/mô tơ thủy lực: Đây là ứng dụng quan trọng bậc nhất của van thủy lực directional, dùng để điều khiển hướng di chuyển của xi lanh hoặc hướng quay của mô tơ.

  • Chuyển đổi nguồn dầu: Chuyển đổi giữa các bộ nguồn thủy lực khác nhau.

• Xử lý nước / Hóa chất:

  • Chuyển đổi nguồn nước: Chọn lấy nước từ bể chứa 1 hoặc bể chứa 2 để đưa vào hệ thống lọc.

  • Phân phối hóa chất: Phân phối hóa chất từ bồn chứa đến các dây chuyền sản xuất khác nhau.

Insight: Hiểu rõ khi nào cần dùng van lựa chọn giúp bạn thiết kế hệ thống linh hoạt, tin cậy và tối ưu hóa quy trình vận hành.

Những Sai Lầm Thường Gặp Khi Chọn Mua Selection Valve

Việc thiếu kiến thức chuyên sâu về van lựa chọn có thể dẫn đến việc lựa chọn thiết bị không phù hợp, gây ra các sự cố và lãng phí chi phí. Dưới đây là các sai lầm phổ biến nhất:

• Hiểu sai khái niệm "selection valve": Tìm kiếm một loại van cụ thể mang tên "selection valve" thay vì hiểu đó là một nhóm van chức năng. Điều này giới hạn các lựa chọn giải pháp có thể.

• Chọn sai số cổng (Ports): Chọn van có số cửa ít hơn yêu cầu của hệ thống khiến không thể thực hiện đầy đủ logic chuyển đổi. Ví dụ: Dùng van 3/2 cửa thay vì 4/2 cửa để điều khiển xi lanh tác động kép.

• Không tính đến áp lực làm việc: Chọn van có áp lực làm việc thấp hơn áp lực của hệ thống dẫn đến rò rỉ, kẹt van hoặc nứt thân van.

• Chọn sai kiểu điều khiển: Chọn van điều khiển tay gạt cho hệ thống tự động hóa yêu cầu điều khiển từ xa, hoặc chọn van điện từ multi-port dùng cho xi lanh lớn, tần suất cao mà không tính đến vấn đề quá nhiệt coil.

Hậu quả: Hệ thống lỗi logic điều khiển, rò rỉ lưu chất, giảm hiệu suất, tăng chi phí bảo trì, sửa chữa, thậm chí gây ra các tai nạn đáng tiếc.

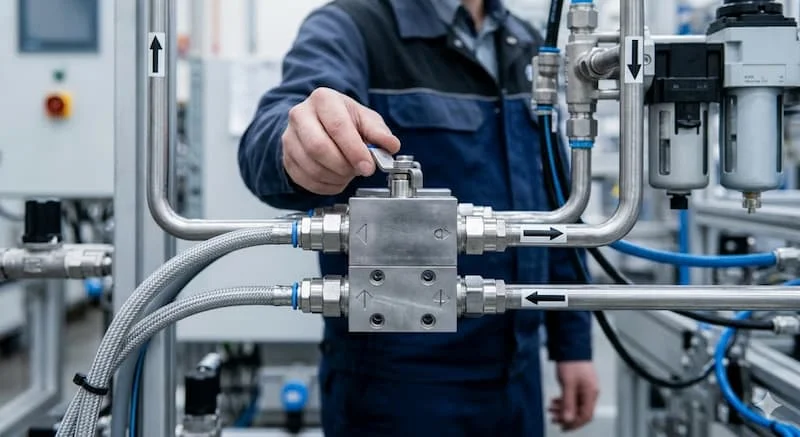

Checklist Cách Chọn Selection Valve Đúng Chuẩn Cho Kỹ Sư

Để đảm bảo bạn lựa chọn được van lựa chọn phù hợp nhất cho hệ thống của mình, hãy thực hiện theo checklist sau:

1. Xác định rõ chức năng cần thực hiện: Hệ thống của bạn cần lựa chọn giữa 2 nguồn cấp hay chuyển hướng dòng chảy đến 2 đầu ra? Cần sơ đồ chuyển đổi đơn giản hay phức tạp? Việc này sẽ quyết định số cổng của van (3-way, 4-way, 5-way...).

2. Xác định loại lưu chất và các thông số vận hành:

   • Lưu chất là gì? (Khí nén, nước, hóa chất, dầu thủy lực...).

   • Áp lực làm việc lớn nhất?

   • Nhiệt độ làm việc lớn nhất và nhỏ nhất?

   • Lưu lượng yêu cầu? (Để chọn kích thước van phù hợp).

   3. Chọn vật liệu thân van và gioăng làm kín phù hợp: Dựa trên tính chất của lưu chất và điều kiện môi trường làm việc để chọn vật liệu (inox, đồng, nhựa) và gioăng (NBR, EPDM, Viton...) tương thích.

   4. Chọn kiểu điều khiển phù hợp: Dựa trên yêu cầu tự động hóa và điều kiện môi trường làm việc để chọn kiểu vận hành (tay gạt, điện từ, khí nén, thủy lực).

   5. Bonus: Vẽ sơ đồ dòng chảy và logic điều khiển trước khi chọn van: Việc này giúp bạn hình dung rõ ràng về cách van hoạt động trong hệ thống và đảm bảo chọn van có cấu tạo cửa (L-port, T-port, Spool type...) phù hợp với yêu cầu.

Tải Catalog Các Loại van lựa chọn Phổ Biến Nhận Bảng Giá Chiết Khấu Cao.

FAQ - Câu hỏi thường gặp về Selection Valve

Selection valve khác gì directional valve (van phân phối)?

"Directional control valve" (van phân phối) là thuật ngữ kỹ thuật chính xác hơn, thường được sử dụng trong hệ thống khí nén và thủy lực để mô tả các loại van điều khiển hướng xi lanh. "Selection valve" (van lựa chọn) là thuật ngữ rộng hơn, mô tả chức năng của bất kỳ loại van nào dùng để lựa chọn hoặc chuyển hướng dòng chảy, bao gồm cả van bi multi-port, van chuyển mạch cơ, ... . Tóm lại, van phân phối là một loại van nằm trong nhóm van lựa chọn.

Selection valve có bắt buộc phải là van 3 ngã không?

Không bắt buộc. Mặc dù van bi 3 ngã là loại van lựa chọn cực kỳ phổ biến để chuyển đổi giữa 2 đường, nhưng van lựa chọn có thể có 4 cửa, 5 cửa hoặc nhiều hơn nữa để thực hiện các sơ đồ chuyển đổi phức tạp hơn.

Có thể dùng van lựa chọn cho cả nước và khí nén được không?

Được, nhưng bạn cần chọn vật liệu thân van và gioăng làm kín phù hợp với từng loại lưu chất. Ví dụ: Van bi 3 ngã bằng đồng gioăng PTFE có thể dùng tốt cho cả nước và khí nén sạch. Tuy nhiên, các loại van điện từ multi-port chuyên dụng cho khí nén có thể không chịu được áp lực nước hoặc gioăng bị ăn mòn.

Nên chọn van điện hay van cơ cho selection valve?

Chọn van điện nếu hệ thống yêu cầu điều khiển tự động, điều khiển từ xa hoặc tích hợp vào logic PLC. Chọn van cơ (tay gạt, khí nén, thủy lực) nếu hệ thống đơn giản, tần suất chuyển mạch thấp, yêu cầu an toàn cháy nổ cao hoặc kinh phí hạn chế.

Giá selection valve khoảng bao nhiêu?

Giá van lựa chọn phụ thuộc vào nhiều yếu tố như: Loại van (van bi multi-port, van điện từ multi-port, van thủy lực directional...), kích thước, vật liệu, kiểu điều khiển và thương hiệu. Liên hệ nhà cung cấp để nhận báo giá cụ thể.

Kết luận

Van lựa chọn là một giải pháp chuyên biệt, linh hoạt và hiệu quả cho các hệ thống đường ống phức tạp, nơi cần phải chuyển đổi qua lại giữa nhiều nguồn cấp hoặc phân phối lưu chất đến các đầu ra khác nhau. Tuy nhiên, để đảm bảo van hoạt động đúng logic, an toàn và bền bỉ, bạn cần hiểu đúng về bản chất chức năng của nhóm van này và xem xét kỹ các thông số kỹ thuật (số cổng, áp lực, nhiệt độ, vật liệu, kiểu điều khiển) khi lựa chọn. Hiểu đúng để chọn đúng selection valve chính là mắt xích quan trọng giúp hệ thống của bạn hoạt động ổn định, hiệu quả và tin cậy.
