Van bi inox mặt bích là gì?

Van bi inox mặt bích là gì? Trong vận hành công nghiệp, một vết rò rỉ nhỏ tại khớp nối cũng có thể dẫn đến thảm họa về chi phí và an toàn. Hãy tưởng tượng hệ thống hóa chất hoặc đường ống áp lực cao của bạn đột ngột bị rò rỉ chỉ vì dùng sai loại van, hoặc tệ hơn, thân van bị ăn mòn, mục nát sau vài tháng sử dụng do vật liệu không tương thích. Đây không phải là kịch bản hiếm gặp đối với những nhà quản lý ưu tiên giá rẻ hơn là tiêu chuẩn kỹ thuật.

Tại sao các kỹ sư giàu kinh nghiệm luôn ưu tiên van bi lnox mặt bích cho các vị trí trọng yếu? Câu trả lời nằm ở sự kết hợp hoàn hảo giữa vật liệu thép không gỉ bền bỉ và kiểu kết nối mặt bích siêu chắc chắn. Tuy nhiên, không phải mọi loại van bi inox đều giống nhau. Việc lựa chọn inox 304 hay 316, tiêu chuẩn mặt bích JIS hay ANSI, hay khi nào cần nâng cấp lên điều khiển tự động là những câu hỏi quyết định đến tuổi thọ toàn bộ hệ thống.

Bài viết này sẽ giúp bạn hiểu rõ từ A–Z về dòng van này, từ cấu tạo chuyên sâu đến các tiêu chí kỹ thuật "sống còn" để tối ưu hóa hiệu suất đầu tư.

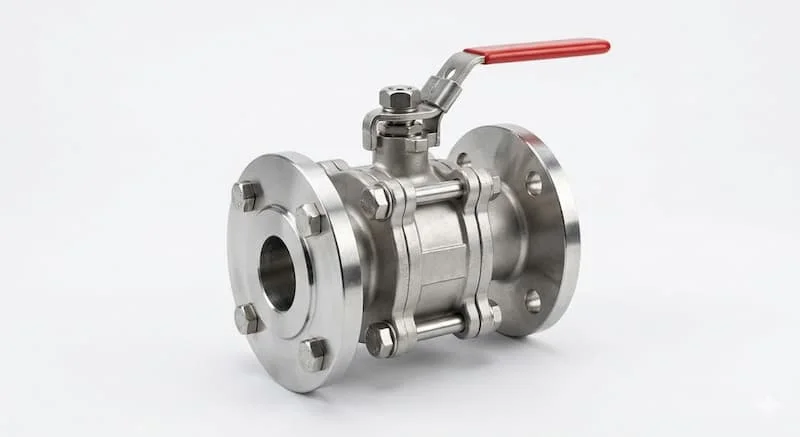

Van bi inox mặt bích là gì?

Van bi lnox mặt bích (Stainless Steel Flanged Ball Valve) là dòng thiết bị đóng ngắt dòng chảy có thân van được chế tạo từ các mác thép không gỉ (Inox 304, 316) và kết nối với đường ống thông qua hai mặt bích ở hai đầu. Đây là giải pháp tiêu chuẩn cho các hệ thống đường ống kích thước lớn, yêu cầu độ kín khít tuyệt đối và khả năng chịu áp suất cao.

Cấu tạo cơ bản của loại van này bao gồm 4 bộ phận chiến lược:

• Thân van: Đúc từ Inox (CF8/CF8M), có khả năng chống oxy hóa vượt trội.

• Bi van (Ball): Một quả cầu kim loại có lỗ xuyên tâm, đóng vai trò ngăn chặn hoặc cho phép dòng chảy đi qua.

• Gioăng làm kín (Seat): Thường làm từ PTFE hoặc Teflon, giúp van đạt độ kín 100%, chống rò rỉ.

• Bộ phận điều khiển: Có thể là tay gạt thủ công hoặc các bộ actuator điện/khí nén.

Đặc điểm nổi bật nhất của dòng van này là độ bền cơ học cực cao và khả năng bảo trì linh hoạt. Nhờ kết nối mặt bích, kỹ sư có thể dễ dàng tháo rời van để vệ sinh hoặc thay thế gioăng mà không cần cắt bỏ đường ống như các loại van hàn hoặc van ren.

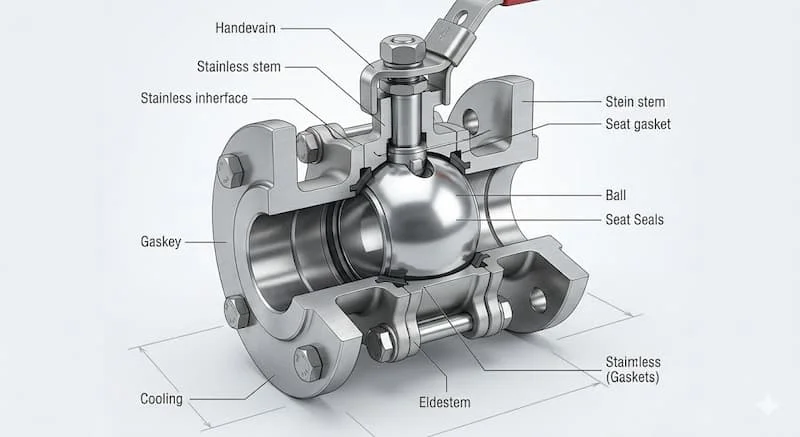

Nguyên lý hoạt động của van bi inox mặt bích

Nguyên lý hoạt động của van bi lnox mặt bích dựa trên cơ chế xoay của viên bi bên trong thân van. Khi bộ phận điều khiển (tay gạt hoặc mô tơ) tác động lực, trục van sẽ truyền động khiến bi van xoay một góc 90 độ.

• Trạng thái mở: Lỗ xuyên tâm của bi van nằm song song với hướng dòng chảy. Lúc này, lưu chất đi qua van với lưu lượng tối đa và độ sụt áp ở mức thấp nhất.

• Trạng thái đóng: Khi xoay ngược lại 90 độ, lỗ xuyên tâm nằm vuông góc với dòng chảy. Bề mặt nhẵn của bi van ép chặt vào gioăng PTFE, tạo ra rào cản ngăn lưu chất hoàn toàn.

So với các loại van khác như van cổng (phải xoay nhiều vòng) hay van bướm (có đĩa chắn giữa dòng gây cản trở), van bi lnox mặt bích sở hữu ưu điểm vượt trội về tốc độ phản ứng. Chỉ với một thao tác gạt nhẹ, hệ thống có thể được ngắt ngay lập tức, giúp bảo vệ các thiết bị phía sau trong trường hợp có sự cố áp suất.

PHÂN TÍCH CHUYÊN SÂU

Phân loại van bi inox mặt bích phổ biến

Để lựa chọn đúng loại van, người dùng cần phân loại dựa trên ba tiêu chí cốt lõi: vật liệu, tiêu chuẩn kết nối và phương thức vận hành.

1. Theo vật liệu chế tạo:

   • Inox 304 (SUS304): Phổ biến nhất, chống gỉ tốt trong môi trường nước sạch, dầu khí và khí nén thông thường.

   • Inox 316 (SUS316): Chứa thêm Molypden, giúp chống ăn mòn trong môi trường nước biển, hóa chất đậm đặc và axit. Đây là lý do Inox 316 có giá thành cao hơn nhưng lại là "cứu cánh" cho các nhà máy hóa chất.

2. Theo tiêu chuẩn mặt bích:

   • JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 10K, 20K).

   • ANSI (Mỹ): Thường dùng cho các công trình dầu khí, nhiệt điện (Class 150, 300).

   • DIN (Đức): Tiêu chuẩn Châu Âu khắt khe về độ chính xác (PN16, PN40).

3. Theo phương thức điều khiển:

   • Tay gạt: Dùng cho các size nhỏ (dưới DN100), thao tác bằng sức người.

   • Điều khiển khí nén/điện: Dùng cho các hệ thống tự động hóa hoặc van đặt ở vị trí cao, nguy hiểm, khó tiếp cận bằng tay.

Thông số kỹ thuật quan trọng cần biết

Việc sai lệch chỉ một thông số kỹ thuật cũng có thể khiến van không thể lắp đặt hoặc gây hỏng hóc hệ thống ngay khi vận hành. Dưới đây là các chỉ số bạn phải nắm lòng:

• Kích thước (Size): Ký hiệu là DN (Diameter Nominal), từ DN15 đến DN300 hoặc lớn hơn. Cần khớp chính xác với đường ống.

• Áp lực làm việc: Ký hiệu PN (Pressure Nominal). Ví dụ PN16 nghĩa là van chịu được áp suất tối đa 16 bar. Sử dụng van PN10 cho hệ thống 16 bar sẽ dẫn đến nứt vỡ thân van.

• Nhiệt độ làm việc: Inox có thể chịu nhiệt cao, nhưng giới hạn nằm ở gioăng làm kín. Gioăng PTFE thông thường chịu được dưới 180°C, nếu dùng cho hơi nóng trên 200°C cần loại gioăng đặc biệt hoặc van bi kim loại (Metal Seat).

• Tiêu chuẩn mặt bích: Đây là lỗi sơ đẳng nhưng hay gặp nhất. Mặt bích JIS không thể lắp vừa mặt bích ANSI do khác biệt về số lỗ bu lông và tâm lỗ.

So sánh van bi lnox mặt bích với các loại van khác

Kết luận: Van bi lnox mặt bích là "vua" ở phân khúc hệ thống công nghiệp yêu cầu sự ổn định tuyệt đối và tần suất đóng mở liên tục.

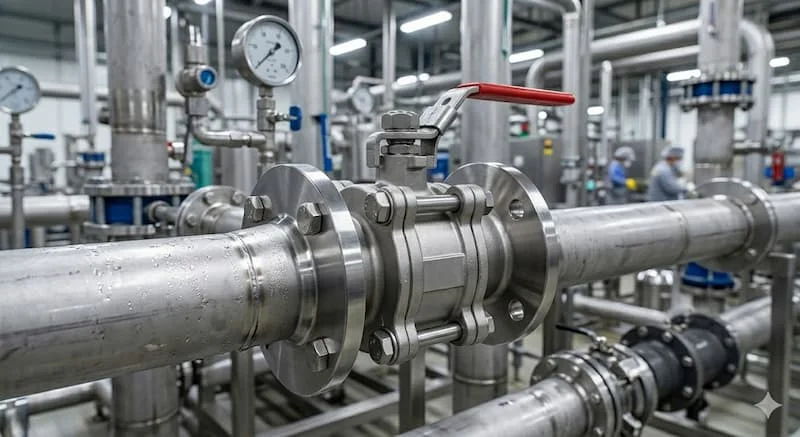

ỨNG DỤNG THỰC TẾ

Khi nào nên dùng van bi lnox mặt bích?

Không phải lúc nào cũng cần dùng đến van bi mặt bích vì giá thành của nó không rẻ. Bạn nên đầu tư vào dòng van này khi hệ thống thuộc các trường hợp sau:

• Hệ thống xử lý nước thải và hóa chất: Nơi vật liệu gang hay nhựa sẽ bị ăn mòn nhanh chóng.

• Sản xuất thực phẩm và dược phẩm: Đòi hỏi tiêu chuẩn vệ sinh cao, bề mặt inox nhẵn mịn giúp ngăn chặn vi khuẩn tích tụ.

• Hệ thống hơi nóng và khí nén áp lực cao: Cần sự chắc chắn của mặt bích để đảm bảo an toàn cháy nổ.

• Đường ống từ DN50 trở lên: Ở kích thước này, kết nối ren không còn đảm bảo độ bền cơ học, mặt bích là lựa chọn bắt buộc.

Sai lầm thường gặp khi chọn van

Dưới đây là những sai lầm khiến các đơn vị vận hành mất hàng trăm triệu đồng mỗi năm:

1. Nhầm lẫn giữa Inox 304 và 201: Nhiều đơn vị vì ham rẻ chọn inox 201 cho môi trường ngoài trời hoặc hóa chất, dẫn đến hiện tượng van bị hoen gỉ chỉ sau 1 tháng.

2. Sai tiêu chuẩn mặt bích: Mua van về nhưng không thể bắt vít vào đường ống hiện hữu do sai lệch tâm lỗ bu lông.

3. Bỏ qua áp lực đỉnh (Peak Pressure): Chỉ tính toán áp suất vận hành bình thường mà không tính đến các lúc áp suất tăng đột biến, gây biến dạng bi van.

4. Sử dụng hàng bãi, hàng kém chất lượng: Van không có CO/CQ (chứng chỉ xuất xứ và chất lượng) thường có độ dày thân van mỏng hơn tiêu chuẩn, tiềm ẩn nguy cơ nứt vỡ dưới áp lực cao.

HƯỚNG DẪN / CHECKLIST

Cách chọn van bi lnox mặt bích đúng chuẩn

Trước khi đặt mua, hãy điền vào checklist sau để đảm bảo bạn có sản phẩm tốt nhất:

• [ ] Môi trường lưu chất: Là nước, dầu, khí hay axit? (Quyết định chọn Inox 304 hay 316).

• [ ] Kích thước đường ống: DN bao nhiêu?

• [ ] Áp suất tối đa: Hệ thống chạy bao nhiêu bar? (Chọn PN10, PN16 hay Class 150).

• [ ] Nhiệt độ tối đa: Có vượt quá 180°C không?

• [ ] Tiêu chuẩn mặt bích hiện tại: JIS, ANSI hay DIN?

• [ ] Yêu cầu điều khiển: Cần tay gạt hay tích hợp đầu điện/khí nén?

Lời khuyên: Hãy chọn nhà cung cấp có đầy đủ giấy tờ kiểm định và chế độ bảo hành ít nhất 12 tháng để được hỗ trợ kỹ thuật khi cần thiết.

FAQ: Câu hỏi thường gặp

1. Van bi inox mặt bích có bền không?

Cực kỳ bền. Với vật liệu thép không gỉ và kết nối bích chắc chắn, tuổi thọ của van có thể lên tới 10–15 năm nếu được bảo trì đúng cách.

2. Nên chọn inox 304 hay 316?

Chọn 304 cho môi trường thông thường để tiết kiệm chi phí. Chỉ chọn 316 khi hệ thống tiếp xúc trực tiếp với hóa chất ăn mòn mạnh hoặc nước biển.

3. Van bi mặt bích dùng cho hóa chất được không?

Có, đây là lựa chọn hàng đầu cho hóa chất. Tuy nhiên, cần kiểm tra nồng độ hóa chất để chọn đúng loại gioăng (PTFE hoặc Viton).

4. Có nên dùng van điều khiển điện không?

Nên dùng nếu van nằm ở vị trí khó thao tác hoặc bạn cần điều khiển tập trung từ phòng kỹ thuật để tăng tính tự động hóa.

KẾT LUẬN

Van bi lnox mặt bích không chỉ là một thiết bị đóng ngắt, mà là lớp bảo vệ vững chắc cho toàn bộ hệ thống đường ống công nghiệp. Đầu tư đúng loại van ngay từ đầu chính là cách thông minh nhất để tiết kiệm chi phí sửa chữa và tránh những rủi ro dừng máy không đáng có.
