800 WOG Valve là gì? Cách chọn van chịu áp 800 WOG chuẩn kỹ thuật

Trong thiết kế hệ thống đường ống công nghiệp, việc lựa chọn loại van có khả năng chịu tải phù hợp là bài toán sống còn đối với độ an toàn của toàn bộ công trình. Một trong những thông số kỹ thuật thường gây nhầm lẫn nhất cho các kỹ sư MEP và nhà thầu chính là ký hiệu 800  valve. Nếu chọn van có định mức áp lực quá thấp, hệ thống sẽ đối mặt với nguy cơ rò rỉ, cháy nổ hoặc hỏng hóc thiết bị đầu cuối. Ngược lại, việc chọn dư công suất quá mức lại gây lãng phí ngân sách không đáng có.

Thực tế, thông số 800 WOG không đơn thuần là một con số ngẫu nhiên; nó đại diện cho một tiêu chuẩn khắt khe về khả năng chịu lực của thiết bị trong các môi trường khắc nghiệt. Hiểu rõ về loại van này sẽ giúp bạn đưa ra quyết định mua sắm chính xác, đảm bảo hệ thống vận hành bền bỉ và tối ưu hóa chi phí đầu tư.

800 WOG valve là gì?

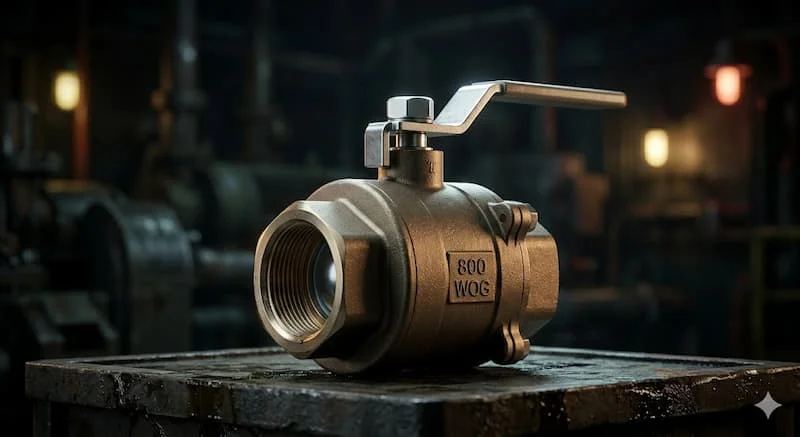

WOG valve là loại van công nghiệp được thiết kế để chịu được mức áp suất làm việc tối đa là 800 PSI (tương đương khoảng 55 bar) trong điều kiện nhiệt độ tiêu chuẩn. Ký hiệu này xác nhận rằng thiết bị đã trải qua các bài kiểm tra áp lực nghiêm ngặt để đảm bảo an toàn khi vận hành với các môi chất phổ biến.

Đặc điểm của các dòng van 800 WOG thường là thân van dày, được đúc từ các vật liệu chịu lực cao như thép không gỉ (Inox 304/316) hoặc đồng thau cao cấp. Đây là dòng van "hạng nặng" (heavy duty) thường xuất hiện trong các bản vẽ kỹ thuật yêu cầu độ tin cậy tuyệt đối, vượt xa các dòng van dân dụng thông thường chỉ có định mức 200 hoặc 400 WOG.

Ý nghĩa thông số WOG trong van công nghiệp

Để hiểu tại sao ký hiệu này lại quan trọng đến vậy, chúng ta cần bóc tách các thành phần cấu tạo nên cụm từ WOG:

• W (Water): Khả năng chịu áp lực khi dẫn nước.

• O (Oil): Khả năng làm việc trong môi trường dầu, nhớt hoặc các chất lỏng có độ nhớt tương đương.

• G (Gas): Khả năng vận hành an toàn với các loại khí nén hoặc khí đốt.

Insight chuyên gia: Thông số WOG là chỉ số đo lường tại nhiệt độ môi trường (thường là từ -20°F đến 100°F). Khi nhiệt độ hệ thống tăng lên, khả năng chịu áp của van sẽ giảm xuống theo biểu đồ nhiệt năng. Do đó, khi chọn van cho hệ thống hơi nóng, bạn không được chỉ nhìn vào con số 800 WOG mà phải xem thêm biểu đồ áp suất - nhiệt độ (P-T ratings).

Nguyên lý hoạt động của van 800 WOG

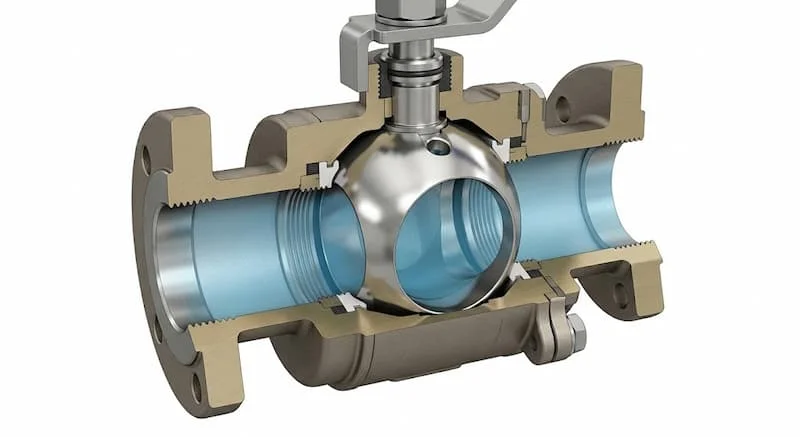

Van 800 WOG vận hành dựa trên nguyên tắc đóng/mở dòng chảy bằng cơ chế cơ học, thường là tay gạt hoặc tay quay. Điểm khác biệt nằm ở thiết kế lõi van và gioăng làm kín (seal) được gia cố đặc biệt để không bị biến dạng dưới áp lực 800 PSI.

• Cơ chế làm kín: Sử dụng các vật liệu cao cấp như PTFE, R-PTFE hoặc kim loại - kim loại để đảm bảo độ kín khít tuyệt đối.

• Loại phổ biến: Dòng van này chủ yếu là Ball Valve (van bi) vì cấu trúc đóng mở nhanh 90 độ và khả năng chịu áp cực tốt. Ngoài ra còn có van cổng (Gate Valve) hoặc van cầu (Globe Valve) dành cho các ứng dụng đặc thù.

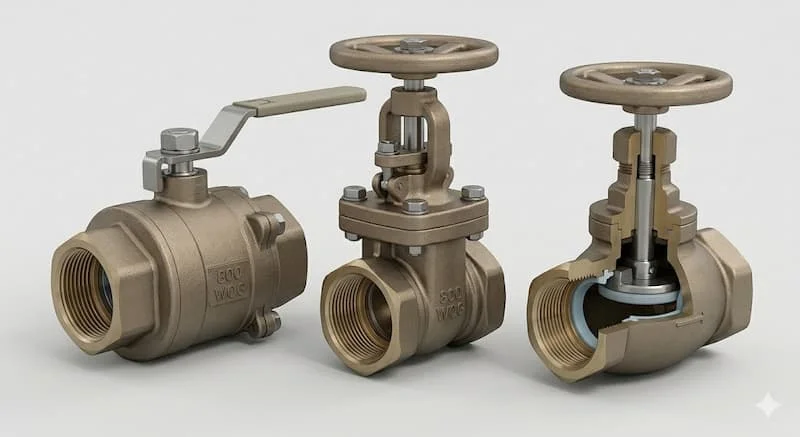

Phân loại 800 WOG valve phổ biến trên thị trường

Tùy vào nhu cầu điều tiết hay đóng cắt, bạn có thể lựa chọn các dòng sau:

1. Ball Valve 800 WOG: Là dòng bán chạy nhất nhờ ưu điểm đóng mở tức thì, cấu tạo nhỏ gọn và dễ bảo trì. Thường có thiết kế "full port" để không làm giảm lưu lượng dòng chảy.

2. Gate Valve 800 WOG: Dùng cho các hệ thống cần dòng chảy thẳng tắp và không yêu cầu đóng mở thường xuyên. Tuy nhiên, nó không dùng để điều tiết lưu lượng.

3. Globe Valve 800 WOG: Lựa chọn hàng đầu cho việc điều tiết (tiết lưu) dòng chảy nhờ cấu tạo đĩa van cho phép kiểm soát lưu lượng chính xác dưới áp suất cao.

Thông số kỹ thuật cần quan tâm

Khi đọc bảng thông số (datasheet) của một chiếc van 800 WOG, hãy chú ý các mục sau:

• Áp suất danh định: 800 PSI (~55.16 bar).

• Vật liệu thân (Body material): Stainless Steel (ASTM A351 CF8/CF8M) hoặc Carbon Steel (WCB).

• Kiểu kết nối: Phổ biến nhất là ren (Threaded - NPT/BSPT) do tính linh động cao và dễ lắp đặt cho các đường ống phi nhỏ (DN15 - DN50).

• Tiêu chuẩn thiết kế: Đáp ứng các tiêu chuẩn quốc tế như ASME B16.34 hoặc API 608.

Insight: Vật liệu inox 316 thường được ưu tiên cho dòng 800 WOG trong các nhà máy hóa chất nhờ khả năng chống ăn mòn vượt trội so với inox 304.

So sánh 800 WOG với tiêu chuẩn PN và các hệ đo lường khác

Rất nhiều kỹ sư tại Việt Nam thường nhầm lẫn khi quy đổi giữa hệ Mỹ (WOG/PSI) và hệ Châu Âu (PN/Bar). Dưới đây là bảng tham chiếu nhanh:

Kết luận: Van 800 WOG có khả năng chịu áp mạnh mẽ hơn hầu hết các loại van PN phổ thông tại Việt Nam, tương đương với các dòng PN40 đến PN63.

Tại sao chọn đúng 800 WOG lại cực kỳ quan trọng?

Việc sử dụng van không đúng định mức áp lực có thể dẫn đến những hậu quả khôn lường:

1. An toàn lao động: Van bị nổ hoặc bung nắp khi áp suất vượt ngưỡng, gây nguy hiểm trực tiếp đến tính mạng con người.

2. Hỏng hóc dây chuyền: Rò rỉ môi chất (đặc biệt là dầu hoặc khí dễ cháy) có thể gây hỏa hoạn hoặc đình trệ sản xuất, thiệt hại kinh tế khổng lồ.

3. Tuổi thọ thiết bị: Chọn van quá sát ngưỡng áp lực thực tế sẽ khiến gioăng và trục van nhanh bị mỏi, dẫn đến rò rỉ sớm.

Ứng dụng thực tế của WOG valve

Nhờ khả năng chịu tải ấn tượng, dòng van này xuất hiện dày đặc trong:

• Hệ thống khí nén: Các bình tích áp cao, đường ống dẫn khí nén trong nhà máy cơ khí.

• Ngành dầu khí: Dẫn dầu truyền nhiệt, dầu thủy lực cho các máy ép công suất lớn.

• Xử lý nước: Các hệ thống lọc RO công nghiệp hoặc đường ống cấp nước cao áp cho nhà cao tầng.

• Phòng thí nghiệm: Các hệ thống thử nghiệm áp lực thiết bị.

Những sai lầm phổ biến khi chọn mua van WOG

• Nhầm lẫn WOG và PN: Mua van PN16 để thay thế cho hệ thống yêu cầu 800 WOG là sai lầm chết người.

• Bỏ qua yếu tố nhiệt độ: Như đã phân tích, 800 WOG chỉ đúng ở nhiệt độ phòng. Nếu dùng cho hơi nóng 200°C, áp suất chịu đựng thực tế có thể giảm xuống chỉ còn 300-400 PSI.

• Chọn vật liệu không phù hợp: Dùng van đồng (Brass) 800 WOG cho môi trường hóa chất ăn mòn sẽ khiến van bị thủng thân trong thời gian ngắn.

Hướng dẫn lắp đặt & bảo trì

1. Vệ sinh đường ống: Loại bỏ mạt sắt, cát bẩn trước khi lắp van để tránh làm trầy xước bi van.

2. Dùng băng tan cao cấp: Đối với áp lực 800 PSI, nên dùng loại băng tan dày chuyên dụng cho công nghiệp.

3. Lắp đúng chiều: Một số dòng van một chiều hoặc van cầu yêu cầu lắp đúng chiều mũi tên trên thân.

4. Kiểm tra định kỳ: Mỗi 6 tháng nên kiểm tra độ kín của các khớp nối và bôi trơn trục van nếu cần thiết.

FAQ - Câu hỏi thường gặp về 800 WOG Valve

1. 800 WOG là gì?

Trả lời: Là ký hiệu cho biết van có áp suất làm việc tối đa là 800 PSI áp dụng cho môi trường Nước (Water), Dầu (Oil), và Khí (Gas).

2. 800 WOG bằng bao nhiêu Bar?

Trả lời: 800 PSI tương đương khoảng 55.16 Bar.

3. Van 800 WOG có dùng được cho hơi nóng (Steam) không?

Trả lời: Có thể dùng nhưng cần kiểm tra bảng quy đổi áp suất theo nhiệt độ. Thông thường, ký hiệu cho hơi nóng sẽ có thêm chữ "S" (ví dụ: 800 WOG/150 WSP).

4. Tại sao giá van 800 WOG lại cao hơn van thường?

Trả lời: Do thiết kế thân van dày hơn, sử dụng vật liệu thép/inox đúc và các linh kiện làm kín cao cấp để chịu được áp lực cao.

5. Tôi có thể lắp van 800 WOG cho hệ thống nước gia đình không?

Trả lời: Hoàn toàn được và nó sẽ cực kỳ bền. Tuy nhiên, nó thường là "dư dùng" vì nước gia đình thường chỉ ở áp suất 2-4 bar.

Kết luận

Lựa chọn 80 WOG valve chính xác là chìa khóa để bảo vệ hệ thống cơ điện và công nghiệp của bạn trước các rủi ro về áp suất. Đừng chỉ nhìn vào giá thành, hãy tập trung vào các thông số kỹ thuật như vật liệu, tiêu chuẩn kết nối và khả năng chịu nhiệt để tìm ra sản phẩm tối ưu nhất 800 wog valve.
