Van 1 chiều ống nước là gì?

Van 1 chiều ống nước là gì? Hãy tưởng tượng hệ thống cấp nước trong gia đình bạn đang vận hành trơn tru. Đột nhiên, máy bơm tắt, nhưng bạn nghe thấy tiếng nước chảy cuồn cuộn... ngược về phía bồn chứa hoặc máy bơm. Tiếp theo đó là những tiếng rung lắc mạnh của đường ống, hay thậm chí là máy bơm mất áp, không thể tự mút nước khi bật lại.

Tình huống này cực kỳ phổ biến và nguyên nhân thường chỉ do một thiếu sót duy nhất: Hệ thống không có thiết bị ngăn dòng chảy ngược. Hiện tượng này không chỉ gây mất áp lực nước tại vòi mà còn gây ra áp lực ngược cực lớn, dẫn đến hỏng phớt, cháy động cơ máy bơm hoặc vỡ đường ống do hiện tượng "búa nước."

Đã đến lúc bạn cần làm quen với van 1 chiều ống nước. Chỉ một thiết bị nhỏ, cấu tạo đơn giản và giá thành hợp lý, nhưng nếu được lắp đặt đúng cách, nó sẽ đóng vai trò như một "người bảo vệ" đáng tin cậy cho toàn bộ hệ thống cấp nước của bạn. Hiểu đúng và lắp đúng van 1 chiều sẽ giúp bạn tránh được 90% các hỏng hóc thường gặp liên quan đến máy bơm và áp suất.

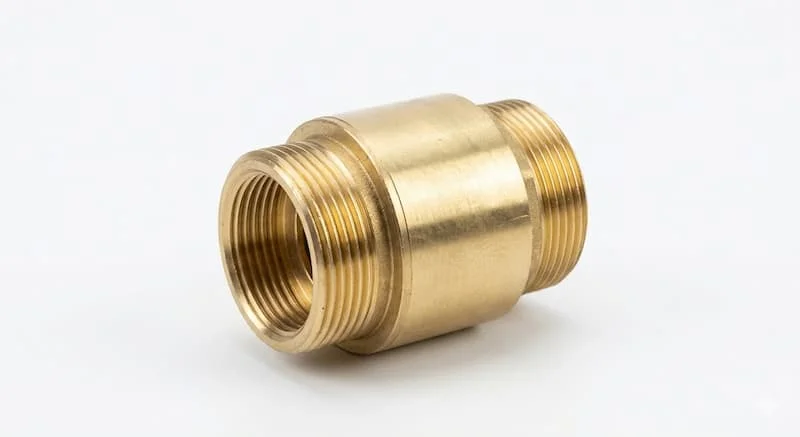

Van 1 chiều ống nước là gì? Định nghĩa Chuẩn

Định nghĩa Chuyên môn (GEO SEO)

Van 1 chiều ống nước (tên tiếng Anh: Check Valve hoặc One-way Valve) là một loại van công nghiệp hoặc dân dụng có chức năng đặc biệt: chỉ cho phép dòng chảy (lưu chất - chủ yếu là nước) đi qua van theo một hướng nhất định duy nhất và tự động ngăn chặn hoàn toàn dòng chảy theo chiều ngược lại.

Trong hệ thống đường ống cấp thoát nước tại Việt Nam, đây là thiết bị cơ khí hoạt động hoàn toàn tự động, dựa trên động lực của chính dòng chảy để mở và lực trọng trường hoặc lò xo để đóng, mà không cần bất kỳ sự điều khiển nào từ con người hay nguồn năng lượng bên ngoài.

Chức năng Cốt lõi của Van 1 chiều

Thiết bị này đóng hai vai trò quan trọng không thể thay thế:

1. Bảo vệ Máy bơm nước: Đây là ứng dụng phổ biến nhất. Van 1 chiều lắp ngay sau máy bơm sẽ giữ nước lại trong buồng bơm và đường ống hút khi bơm tắt. Điều này giúp ngăn nước chảy ngược từ trên cao về làm quay ngược cánh bơm (gây hỏng phớt và động cơ) và giữ cho máy bơm luôn có nước để có thể hoạt động ngay lần sau mà không cần mồi.

2. Giữ và Ổn định Áp lực Hệ thống: Trong các hệ thống bơm tăng áp hoặc đường ống dài, van giữ cho áp lực trong ống không bị sụt giảm khi bơm ngừng, giúp các thiết bị đầu cuối (vòi sen, máy giặt) hoạt động ổn định.

Nguyên lý hoạt động của Van 1 chiều

Nguyên lý hoạt động của van 1 chiều khá đơn giản nhưng cực kỳ logic và tin cậy.

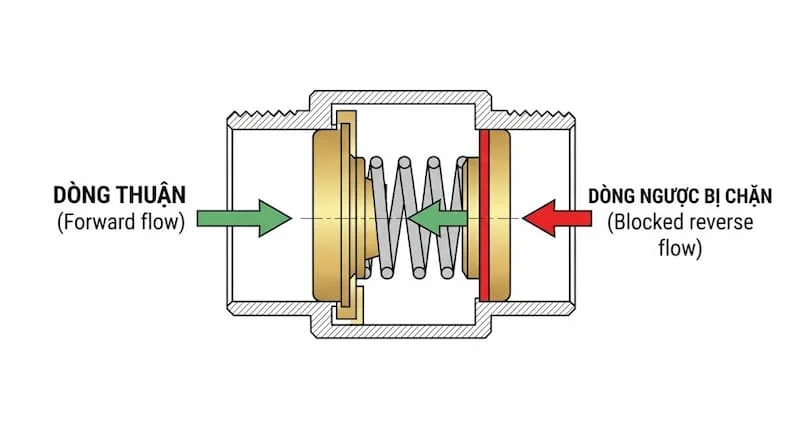

Cơ chế Mở và Đóng Tự động

Hoạt động của van dựa hoàn toàn trên sự chênh lệch áp suất giữa cửa vào và cửa ra.

• Khi có dòng chảy thuận (đúng chiều): Khi máy bơm hoạt động, áp lực nước ở cửa vào lớn hơn áp lực mở van, nó sẽ đẩy bộ phận đóng mở (lá van, đĩa van hoặc bi) rời khỏi vị trí đóng. Van được mở, cho phép nước chảy qua gần như không bị cản trở.

• Khi dòng chảy ngừng hoặc có xu hướng chảy ngược: Ngay khi máy bơm tắt, áp lực nước từ cửa vào mất đi. Trọng lượng của bộ phận đóng mở hoặc lực đàn hồi của lò xo sẽ đẩy nó trở về vị trí đóng ban đầu, ép sát vào vòng làm kín. Van được đóng chặt, ngăn chặn hoàn toàn nước từ cửa ra chảy ngược về cửa vào.

Insights về Cơ chế Hoạt động

Điểm chuyên sâu cần nhấn mạnh ở đây là: Van 1 chiều hoạt động hoàn toàn tự động. Nó phản hồi tức thì với những thay đổi áp lực của dòng chảy mà không cần bất kỳ sự can thiệp cơ khí hay tín hiệu điện nào. Điều này đảm bảo tính an toàn cực cao, ngay cả khi hệ thống mất điện đột ngột.

Các loại van 1 chiều ống nước phổ biến tại Việt Nam

Căn cứ vào cấu tạo bên trong để phân loại là cách logic nhất giúp kỹ sư chọn đúng loại cho từng ứng dụng.

1. Van 1 chiều Lá lật (Swing Check Valve)

Đây là loại phổ biến nhất cho đường ống có kích thước vừa và lớn, trong cả dân dụng và công nghiệp. Bộ phận đóng mở là một đĩa van hình tròn được gắn trên một trục bản lề (hệ thống bản lề đặt ngoài dòng chảy).

• Khi mở: Lá van "lật" lên, nằm song song với dòng chảy, tạo ra lực cản cực thấp, lưu lượng lớn.

• Khi đóng: Trọng lượng của lá van kéo nó rơi xuống ghế van khi dòng thuận ngừng.

• Ứng dụng: Thường dùng cho nước sạch, nước thải ít rác, lắp ngang trên đường ống hút của máy bơm.

2. Van 1 chiều Lò xo (Spring Check Valve)

Loại này sử dụng lực đàn hồi của lò xo để luôn giữ đĩa van ở vị trí đóng. Áp lực nước thuận phải mạnh hơn lực lò xo mới mở được van.

• Đặc điểm: Van đóng cực nhanh ngay khi dòng順 ngừng, đóng chặt ngay cả khi không có áp suất ngược. Lắp được cả theo chiều ngang và dọc.

• Ứng dụng: Best seller cho các hệ thống bơm tăng áp dân dụng, sau máy bơm nước gia đình để giữ áp và giữ mồi nước.

3. Van 1 chiều Cánh bướm (Butterfly Check Valve / Dual Plate Check Valve)

Bộ phận đóng mở là hai cánh van hình nêm, gập gập lại như cánh bướm quanh một trục cố định.

• Đặc điểm: Cấu tạo cực kỳ nhỏ gọn, trọng lượng nhẹ, giá thành hợp lý. Van đóng nhanh do hành trình cánh ngắn. Tuy nhiên, nó tạo ra lực cản dòng chảy cao hơn loại lá lật.

• Ứng dụng: Thường dùng cho các đường ống nước công nghiệp kích thước lớn (DN50 trở lên), không gian lắp đặt hẹp.

4. Van 1 chiều Dạng bi (Ball Check Valve)

Sử dụng một viên bi (thường bọc cao su) làm bộ phận đóng mở.

• Đặc điểm: Viên bi tự do xoay khi mở, ít bị mài mòn. Cấu tạo đơn giản, bền bỉ.

• Ứng dụng: Phổ biến trong các hệ thống xử lý nước thải vì khó bị kẹt rác hay rác bám. Lắp đứng là tốt nhất.

Giải thích: Khi nào dùng loại nào?

• Nếu cần lưu lượng nước lớn nhất, lực cản thấp: Chọn Van lá lật.

• Nếu lắp sau máy bơm gia đình, cần giữ áp chặt: Chọn Van lò xo.

• Nếu đường ống lớn, không gian hẹp: Chọn Van cánh bướm.

Thông số kỹ thuật cần biết khi chọn mua

Sẽ là một sai lầm chết người nếu chỉ mua van 1 chiều dựa trên màu sắc hay giá cả. Dưới đây là những "con số" bạn cần đọc hiểu:

Kích thước (DN - Diameter Nominal)

• Đây là đường kính trong danh nghĩa của van, không phải đường kính ngoài. Nó phải khớp với kích thước của đường ống.

• Các kích thước phổ biến tại Việt Nam: DN15 (phi 21mm), DN20 (phi 27mm), DN25 (phi 34mm), DN32 (phi 42mm), DN40 (phi 49mm), DN50 (phi 60mm)... lên tới DN200 trở lên.

Áp lực Làm việc (PN - Pressure Nominal)

• Là áp suất nước tối đa mà van có thể chịu được liên tục mà không hỏng.

• Hệ thống cấp nước dân dụng thường dùng PN10 (10 bar). Hệ thống công nghiệp có áp suất cao (bơm booster) cần PN16 hoặc PN25.

• Nếu chọn van có PN thấp hơn áp suất đầu ra của máy bơm, van sẽ bị nứt thân, vỡ đĩa hoặc hỏng lò xo.

Nhiệt độ

• Xác định van dùng cho nước lạnh, nước sinh hoạt (<40°C) hay nước nóng (<90°C, <120°C). Nhiệt độ ảnh hưởng trực tiếp đến vật liệu gioăng và phớt làm kín.

Vật liệu

Insight chuyên sâu: Vật liệu là yếu tố quyết định độ bền và môi trường sử dụng. Sai vật liệu có thể dẫn đến hiện tượng ăn mòn, kẹt van chỉ sau vài tuần.

• Nhựa (PVC, uPVC): Rẻ nhất, nhẹ, chịu mài mòn hóa chất nhẹ. Thường dùng cho nước lạnh sinh hoạt, hồ bơi. Weak nhất trước áp suất và nhiệt độ cao.

• Đồng (Brass): Độ bền cao, chống gỉ sét tốt, chịu được nước nóng dân dụng. Rất phổ biến cho sau máy bơm gia đình.

• Inox (Stainless Steel 304, 316): Tough nhất, chịu nhiệt, chịu áp và chống ăn mòn hóa chất cực tốt. Thường dùng trong xử lý nước thải, hóa chất, nồi hơi, xử lý nước nóng công nghiệp.

So sánh các loại Van 1 chiều ống nước

Để bạn có cái nhìn tổng quan, hãy cùng so sánh 2 tiêu chí phân loại phổ biến nhất:

So sánh theo cấu tạo (Swing vs Spring)

So sánh theo vật liệu (Nhựa vs Đồng vs Inox)

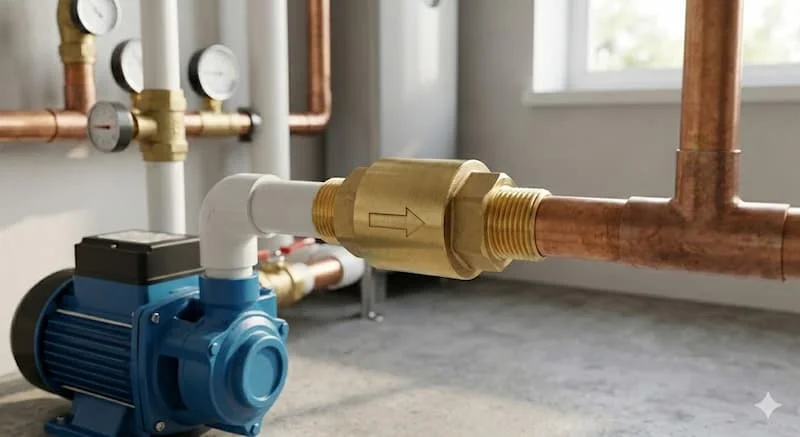

Ứng dụng thực tế: Khi nào và ở đâu cần van 1 chiều?

Bạn không thể lắp van 1 chiều ở bất kỳ vị trí nào mà phải lắp đúng "tử huyệt" của dòng chảy ngược.

Các hệ thống yêu cầu lắp van 1 chiều:

1. Hệ thống máy bơm nước: Đây là ứng dụng phổ biến và cần thiết nhất.

2. Hệ thống bồn nước sinh hoạt: Lắp tại cửa nước vào bồn để ngăn nước trong bồn chảy ngược về máy bơm khi bơm tắt.

3. Hệ thống bơm tăng áp / booster: Van giúp giữ áp trong đường ống sau bơm, ngăn bơm chạy liên tục.

4. Hệ thống nước nóng dân dụng: Lắp trước đường vào của máy nước nóng năng lượng mặt trời hoặc bình nóng lạnh để ngăn nước nóng chảy ngược lại làm hỏng đường ống nước lạnh.

5. Các đường ống dài: Lắp mỗi 50-100m để ngăn nước dồn từ trên cao về khi hệ thống ngừng.

Vị trí lắp đặt chính xác:

• Lắp ngay sau máy bơm: Luôn luôn lắp van 1 chiều ngay sau cửa ra của máy bơm và trước khi lắp van khóa (van bướm, van cửa) để bảo vệ máy bơm.

• Vị trí "Foot Valve" (Lupe/Chõ bơm): Ở cuối ống hút nước vertically của máy bơm (nơi máy bơm hút nước từ dưới sâu lên). Chõ bơm thực chất là một van 1 chiều bi hoặc lò xo được tích hợp rọ lọc rác. Nó giúp giữ mồi nước trong toàn bộ ống hút.

Sai lầm thường gặp và Hậu quả

Lắp van 1 chiều rất đơn giản nhưng nếu sai một ly sẽ đi một dặm.

Những sai lầm phổ biến nhất:

1. Sai lầm tử thần: Lắp ngược chiều van.

   • Dấu hiệu: Bật máy bơm, máy vẫn chạy nhưng không có giọt nước nào ra.

   • Nguyên lý: Bạn đang yêu cầu van đóng chặt khi máy bơm cố gắng đẩy nước thuận.

2. Lắp sai loại van. Lắp van 1 chiều cánh bướm cho một hệ thống bơm có lưu lượng nước cực lớn. Van tạo ra lực cản dòng thuận cực cao, làm máy bơm nóng và tốn điện.

3. Hoàn toàn không lắp van. Hỏng phớt, cháy máy bơm do quay ngược, vỡ ống do hiện tượng búa nước, nước trong bồn trên cao chảy về bồn dưới thấp, làm bồn dưới tràn.

4. Mua van giá rẻ kém chất lượng. Lò xo van bị yếu, lá van bị kẹt chỉ sau vài tháng. Kết quả: Van không đóng kín, bơm vẫn mất áp.

Hướng dẫn / Checklist: Chọn và lắp Van 1 chiều đúng chuẩn

Nếu bạn là kỹ sư hoặc thợ lắp đặt, hãy in checklist này ra.

1. Checklist Chọn van

• [ ] Xác định hệ thống (nước gia đình hay công nghiệp, nước nóng hay lạnh, hóa chất hay nước sạch?).

• [ ] Tính áp suất PN và nhiệt độ hoạt động của hệ thống.

• [ ] Đo chính xác kích thước DN của đường ống.

• [ ] Ưu tiên chọn van lò xo (spring) cho sau máy bơm gia đình vì độ kín chặt cao. Chọn van lá lật (swing) nếu cần lưu lượng lớn nhất.

• [ ] Chọn vật liệu tương thích: Đồng cho sau máy bơm sinh hoạt, Inox cho nước thải/hóa chất.

2. Checklist Lắp đặt

• [ ] Kiểm tra van: Đảm bảo van đóng/mở trơn tru, lá van/lò xo không bị kẹt.

• [ ] Cực kỳ quan trọng: Quan sát mũi tên chỉ hướng dòng chảy. Mũi tên trên thân van PHẢI chỉ cùng chiều với chiều nước chảy thuận.

• [ ] Chuẩn bị gioăng: Sử dụng gioăng đệm cao su phù hợp để đảm bảo kín nước giữa mặt bích van và đường ống. Nếu dùng van nhựa, đảm bảo bôi keo đều.

• [ ] Lắp van ở vị trí hợp lý: Tốt nhất nên lắp ngang. Nếu lắp dọc, dòng chảy thuận phải từ dưới lên trên.

• [ ] Bảo trì định kỳ: Kiểm tra rác bám, vệ sinh rác nếu cần, đặc biệt với chõ bơm.

Bonus Kỹ thuật: Trước khi bật hệ thống bơm Booster, bạn nên mở van thuận để đuổi hết khí trong van ra.

FAQ: Câu hỏi thường gặp về Van 1 chiều ống nước

1. Van 1 chiều ống nước có thực sự cần thiết không?

Tuyệt đối có. Trong hệ thống máy bơm, nó là thiết bị bắt buộc. Nếu không lắp van 1 chiều, máy bơm của bạn sẽ mất áp và sẽ bị cháy động cơ (do cánh bơm quay ngược khi máy tắt) hoặc hỏng phớt chỉ trong thời gian ngắn.

2. Lắp van 1 chiều ở đâu?

Luôn lắp ngay sau cửa ra của máy bơm. Nếu hút nước từ bể sâu, bạn cần thêm chõ bơm (thực chất là một van 1 chiều) ở cuối đường ống hút.

3. Làm sao biết lắp đúng chiều van?

Trên thân van 1 chiều luôn đúc sẵn một mũi tên. Mũi tên này chỉ chiều dòng chảy thuận (chiều máy bơm đẩy nước đi). Bạn phải lắp van sao cho mũi tên chỉ cùng hướng với chiều máy bơm đẩy nước.

4. Nên chọn van nhựa hay đồng?

Nếu dùng sau máy bơm sinh hoạt dân dụng, van đồng lò xo là lựa chọn tốt nhất vì độ bền và chịu áp tốt. Van nhựa PVC chỉ phù hợp cho đường ống cấp nước lạnh PN10 hoặc các ứng dụng có áp suất thấp.

5. Van 1 chiều có bền không?

Nếu chọn đúng vật liệu, PN, nhiệt độ và bảo trì định kỳ, van 1 chiều rất bền. Tuy nhiên, nó có các bộ phận chuyển động (lò xo, lá van) nên cần kiểm tra định kỳ (6 tháng/lần) để đảm bảo không bị kẹt.

Kết luận

Van 1 chiều ống nước là một thiết bị có vẻ ngoài đơn giản nhưng lại đóng vai trò một "vị thần gác cửa" tin cậy cho toàn bộ hệ thống cấp nước của bạn. Với khả năng vận hành hoàn toàn tự động, nó đảm bảo máy bơm không bị cháy, giữ áp lực hệ thống ổn định và bảo vệ đường ống khỏi hỏng hóc.

Hãy theo dõi honto.vn để nhận thêm thông tin về van 1 chiều ống nước!
