Van giảm áp D65 là gì? Định nghĩa và Quy đổi Kích thước

Van giảm áp D65 là gì? Hãy tưởng tượng hệ thống cấp nước trục chính của một tòa nhà cao tầng hoặc dây chuyền sản xuất công nghiệp đột ngột gặp sự cố nổ ống, rò rỉ tại các mối nối. Máy móc hoạt động không ổn định, rung lắc mạnh, và tiếng ồn phát ra từ đường ống khiến mọi thứ trở nên hỗn loạn. Hậu quả không chỉ là chi phí sửa chữa đắt đỏ mà còn là sự gián đoạn vận hành nguy hiểm.

Nguyên nhân cốt lõi thường không nằm ở chất lượng ống, mà là do bạn không kiểm soát được áp lực nước đầu vào. Khi áp suất vượt quá ngưỡng chịu tải của thiết bị downstream (phía sau), thảm họa là điều tất yếu. Đây chính là lúc bạn cần đến van giảm áp suất D65 – một "vệ sĩ" thầm lặng nhưng cực kỳ quan trọng. Thiết bị này không chỉ giúp duy trì áp suất ổn định mà còn là chìa khóa để đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống đường ống.

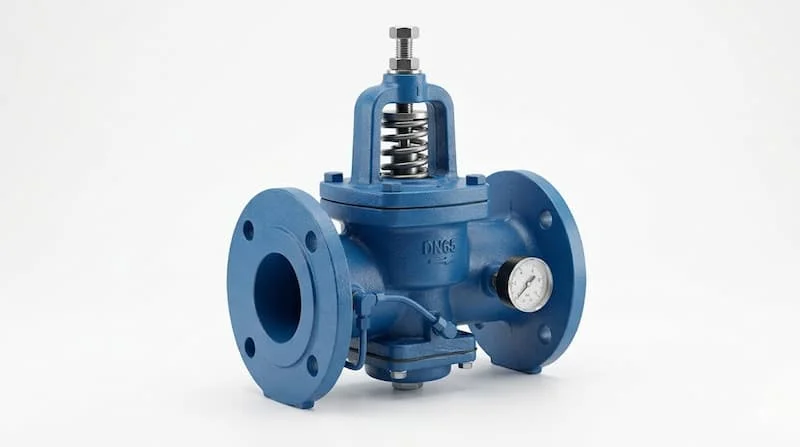

Van giảm áp D65 là gì? Định nghĩa và Quy đổi Kích thước

Định nghĩa chuẩn

Van giảm áp D65 (Pressure Reducing Valve - PRV DN65) là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích giảm áp suất đầu vào cao và không ổn định xuống một mức áp suất đầu ra thấp hơn, cố định và an toàn theo yêu cầu của người sử dụng.

Trong ngành nước và kỹ thuật đường ống, ký hiệu D65 tương đương với kích thước danh nghĩa DN65. Việc hiểu đúng các thông số quy đổi sẽ giúp bạn tránh những sai sót nghiêm trọng khi mua hàng hoặc thiết kế hệ thống.

• Quy đổi kích thước chuẩn:

  • Tên gọi: D65 hoặc DN65.

  • Kích thước hệ Inch: 2.1/2" (Hai rưỡi inch).

  • Đường kính ngoài của ống (Approx): ~73mm đến 76mm tùy theo tiêu chuẩn ống (ASTM, JIS, hoặc BS).

  • Kiểu kết nối: Thường là mặt bích (Flanged) do kích thước này đã bắt đầu chịu áp lực lớn, một số ít dùng ren.

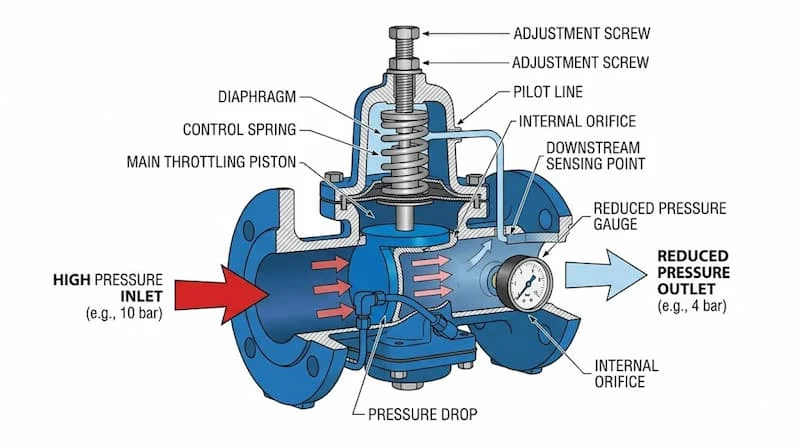

Nguyên lý hoạt động của Van giảm áp D65

Cơ chế hoạt động của van giảm áp suất D65 dựa trên sự cân bằng lực giữa lò xo và màng van (diaphragm). Thay vì đóng mở thủ công, van phản ứng trực tiếp với áp suất của lưu chất chảy qua nó.

Cơ chế vận hành tự động

Khi nước đi vào van với áp suất cao, nó sẽ tác động lên màng van. Ở phía đối diện, một lò xo được nén lại với một lực tương ứng với mức áp suất đầu ra mong muốn.

1. Nếu áp suất đầu ra tăng: Lực đẩy từ màng van sẽ lớn hơn lực nén của lò xo, đẩy đĩa van đi xuống (hoặc lên tùy thiết kế) để thu hẹp cửa van, làm giảm áp suất.

2. Nếu áp suất đầu ra giảm: Lò xo sẽ thắng thế, đẩy đĩa van mở rộng hơn để bù đắp áp suất.

Insight chuyên gia: Điểm ưu việt nhất của dòng van này là hoạt động hoàn toàn tự động dựa trên thủy lực. Bạn không cần cấp điện, không cần cảm biến điện tử phức tạp; van vẫn tự điều tiết để giữ áp suất đầu ra không đổi ngay cả khi áp suất đầu vào biến động liên tục. Điều này cực kỳ quan trọng trong các hệ thống PCCC hoặc cấp nước nhà cao tầng nơi độ tin cậy cơ khí được đặt lên hàng đầu.

Phân tích chuyên sâu: Các loại van giảm áp D65 phổ biến

Để chọn được loại van tối ưu, bạn cần phân biệt rõ ba dòng công nghệ phổ biến sau đây:

1. Van giảm áp trực tiếp (Direct Acting)

Đây là loại van có cấu tạo đơn giản, lò xo tác động trực tiếp lên đĩa van.

• Ưu điểm: Nhỏ gọn, giá thành rẻ, phản ứng nhanh.

• Hạn chế: Chỉ phù hợp với các hệ thống có lưu lượng nước ổn định và sự chênh lệch áp suất đầu vào - đầu ra không quá lớn. Nếu lưu lượng thay đổi mạnh, áp suất đầu ra có thể bị dao động (hiện tượng "droop").

2. Van giảm áp gián tiếp (Pilot Operated)

Loại van này sử dụng một van phụ (van điều hướng - Pilot) nhỏ hơn để điều khiển màng van chính.

• Ưu điểm: Độ chính xác cực cao, giữ áp suất đầu ra ổn định gần như tuyệt đối bất kể lưu lượng thay đổi. Khả năng chịu áp lực lớn tốt hơn rất nhiều so với loại trực tiếp.

• Ứng dụng: Đây là lựa chọn số 1 cho các hệ thống cấp nước đô thị, tòa nhà Landmark hoặc hệ thống PCCC chuyên nghiệp.

3. Van giảm áp điều khiển điện

Tích hợp thêm bộ truyền động điện để điều chỉnh mức áp suất từ xa thông qua hệ thống BMS (Building Management System).

• Khi nào dùng? Khi bạn cần thay đổi kịch bản áp suất theo thời gian trong ngày (ví dụ: giảm áp vào ban đêm để tránh vỡ ống khi nhu cầu dùng nước thấp).

Thông số kỹ thuật cần quan tâm đặc biệt

Đừng bao giờ mua van giảm áp suất D65 chỉ dựa trên tên gọi. Hãy kiểm tra bảng kỹ thuật (Data sheet) với các thông số sau:

• Áp lực đầu vào (Inlet Pressure): Thường là PN16, PN25 hoặc PN40.

• Dải điều chỉnh áp đầu ra (Adjustable Range): Ví dụ: 2 – 10 bar hoặc 5 – 15 bar.

  • Lưu ý: Nếu dải áp của van là 5-15 bar mà bạn muốn giảm xuống 1 bar, van sẽ không hoạt động chính xác.

• Vật liệu thân van:

  • Gang cầu (Ductile Iron): Phổ biến nhất, bền, giá hợp lý.

  • Inox (Stainless Steel): Dùng cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

  • Đồng (Brass/Bronze): Thường dùng cho các kích thước nhỏ hơn D65, nhưng đôi khi vẫn có ở D65 cho môi trường nước biển.

So sánh: Van giảm áp vs Van điều tiết lưu lượng

Nhiều người nhầm lẫn rằng siết nhẹ một chiếc van cổng hoặc van bi có thể thay thế van giảm áp. Đây là một quan niệm sai lầm chết người trong kỹ thuật.

Kết luận: Van điều tiết chỉ giảm áp khi có dòng chảy (áp động). Khi hệ thống dừng, chỉ có van giảm áp mới bảo vệ được đường ống khỏi áp suất tĩnh.

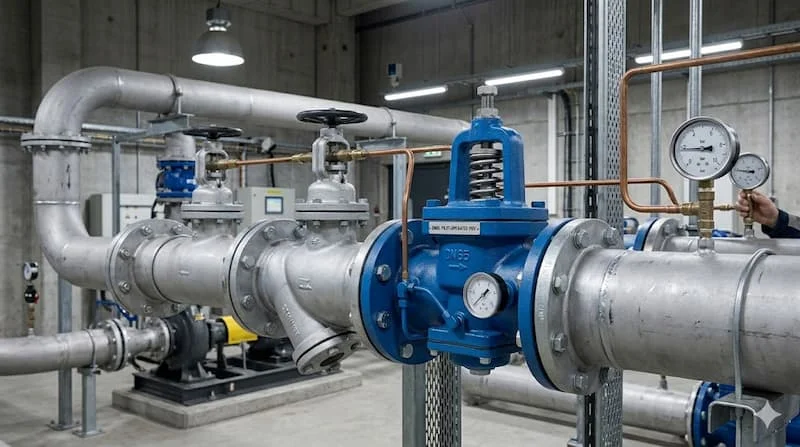

Ứng dụng thực tế: Khi nào cần dùng van giảm áp suất D65?

Với kích thước DN65 (phi 76mm), loại van này thường đóng vai trò là van giảm áp nhánh hoặc van chính cho các hệ thống tầm trung:

1. Hệ thống PCCC: Lắp đặt tại các họng chờ tầng của tòa nhà cao tầng để đảm bảo khi lính cứu hỏa mở vòi, áp lực nước không quá mạnh gây nguy hiểm hoặc làm tuột vòi rồng.

2. Cấp nước nhà cao tầng: Giảm áp từ trục đứng chính vào các trục ngang của từng tầng, bảo vệ thiết bị vệ sinh (vòi sen, bình nóng lạnh) khỏi bị hỏng do áp lực cao.

3. Công nghiệp: Bảo vệ các hệ thống lọc, hệ thống chiller hoặc các máy móc yêu cầu áp suất đầu vào khắt khe.

Sai lầm thường gặp khi lắp đặt

• Lắp sai hướng: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến van không hoạt động và gây tắc nghẽn.

• Không lắp lọc Y phía trước: Rác thải, cặn bẩn trong ống có thể kẹt vào màng van làm van bị hở.

• Không bảo trì: Màng van bằng cao su có tuổi thọ nhất định. Sau 1-2 năm cần kiểm tra để tránh tình trạng "thông áp" (áp đầu ra vọt lên bằng áp đầu vào).

Checklist: Cách chọn van giảm áp suất D65 đúng chuẩn

Trước khi đặt hàng, hãy đảm bảo bạn đã tích đủ các ô sau:

1. [ ] Xác định áp suất đầu vào thực tế: Dùng đồng hồ đo áp suất tại vị trí định lắp.

2. [ ] Xác định áp suất đầu ra mong muốn: Thiết bị phía sau chịu được bao nhiêu bar?

3. [ ] Chọn kiểu kết nối: Mặt bích tiêu chuẩn gì? (JIS 10K, BS PN16, ANSI...).

4. [ ] Ưu tiên van có Pilot (gián tiếp): Nếu dùng cho tòa nhà lớn để đảm bảo sự ổn định.

5. [ ] Kiểm tra chứng chỉ xuất xứ (CO/CQ): Đảm bảo hàng chính hãng, tránh van giả gây mất an toàn.

FAQ: Những câu hỏi thường gặp về Van giảm áp suất D65

1. Van giảm áp D65 dùng cho ống phi bao nhiêu?

Van D65 (DN65) được thiết kế cho ống có đường kính danh nghĩa 65mm, tương đương với đường kính ngoài thực tế của ống nhựa/thép khoảng 73mm - 76mm.

2. Van này có cần dùng điện để chạy không?

Đa số các dòng van giảm áp suất D65 trên thị trường hiện nay là van thủy lực, hoạt động dựa trên áp lực nước nên không cần điện.

3. Tại sao tôi đã lắp van mà áp suất đầu ra vẫn cao?

Có thể do 3 nguyên nhân: Lắp ngược chiều mũi tên, cặn bẩn làm kẹt đĩa van, hoặc dải lò xo của van không phù hợp với mức áp suất bạn cần chỉnh.

4. Nên chọn van thân gang hay inox?

Nếu dùng cho nước sạch sinh hoạt hoặc PCCC thông thường, thân gang cầu là đủ tốt và tiết kiệm. Nếu dùng cho thực phẩm hoặc nước có tính ăn mòn, hãy chọn inox.

5. Giá van giảm áp suất D65 khoảng bao nhiêu?

Giá thành phụ thuộc vào thương hiệu (Hàn Quốc, Thổ Nhĩ Kỳ, Ý hay Trung Quốc) và kiểu van (trực tiếp hay gián tiếp), dao động từ vài triệu đến hàng chục triệu đồng.

Kết luận

Việc trang bị một bộ van giảm áp suất D65 chất lượng không đơn thuần là mua một thiết bị vật tư, mà là mua sự an tâm cho toàn bộ công trình. Một hệ thống nước hoạt động êm ái, không rung lắc, không rò rỉ chính là thành quả của việc thấu hiểu kỹ thuật và chọn đúng thiết bị kiểm soát áp suất.
