Kích thước mặt bích JIS 10K bao nhiêu?

Kích thước mặt bích JIS 10K bao nhiêu? Bạn đang thi công một hệ thống đường ống quan trọng và mọi thứ dường như đang diễn ra thuận lợi, cho đến khi công đoạn lắp đặt mặt bích bắt đầu. Bạn cố gắng siết chặt các bu-lông, nhưng không thể làm cho chúng khớp nhau. Chỉ một sai lệch nhỏ, thậm chí chỉ vài milimet ở vị trí lỗ bu-lông hay đường kính trong, cũng đủ khiến toàn bộ hệ thống không thể vận hành, gây đình trệ và lãng phí không nhỏ. Tình huống này rất phổ biến khi nhà thầu nhầm lẫn giữa kích thước mặt bích JIS 10K với các tiêu chuẩn khác như DIN (Châu Âu) hay ANSI (Mỹ), hoặc đơn giản là không có một bảng tra kích thước chính xác.

Hệ lụy của việc chọn sai tiêu chuẩn không chỉ là vấn đề lắp đặt, mà còn tiềm ẩn nguy cơ rò rỉ, mất an toàn cho hệ thống và tốn kém chi phí khắc phục. Bài viết này được viết để giải quyết triệt để vấn đề đó. Chúng tôi sẽ cung cấp cho bạn bảng tra kích thước mặt bích JIS 10K đầy đủ, chi tiết nhất từ các chuyên gia ngành ống, cùng hướng dẫn cách phân biệt và lựa chọn chính xác cho từng loại công trình, đảm bảo hệ thống của bạn được kết nối hoàn hảo và an toàn tuyệt đối.

Mặt bích JIS 10K là gì? Hiểu đúng về tiêu chuẩn Nhật Bản

1. Định nghĩa kỹ thuật

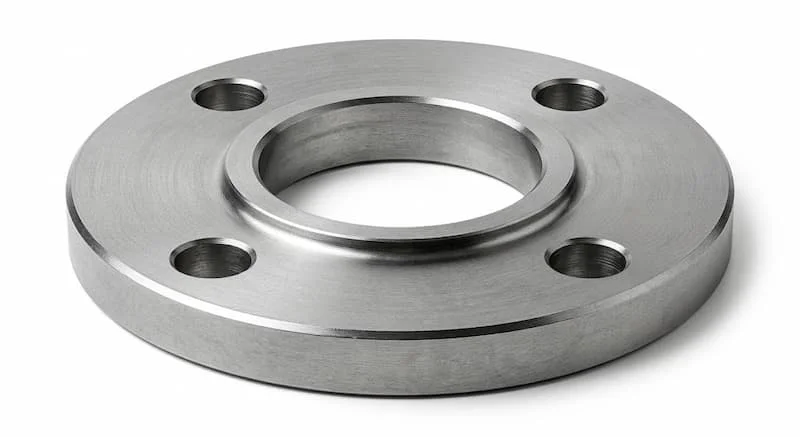

Mặt bích JIS 10K là loại mặt bích được sản xuất và kiểm định dựa trên bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Về mặt chức năng, nó là một phụ kiện cơ khí dạng đĩa, dùng để kết nối các đoạn đường ống, van, máy bơm và các thiết bị khác với nhau, tạo thành một hệ thống đường ống kín, có khả năng chịu áp lực nhất định tại các điểm nối.

2. Ý nghĩa thông số "JIS" và "10K"

• JIS (Japanese Industrial Standards): Đây là hệ thống tiêu chuẩn quốc gia của Nhật Bản, được công nhận rộng rãi trên thế giới, đặc biệt là ở châu Á, nhờ vào độ chính xác và độ bền cao.

• 10K: Thông số này đại diện cho áp lực danh nghĩa (Nominal Pressure) mà mặt bích có thể chịu được ở nhiệt độ làm việc tiêu chuẩn. "10K" tương đương với áp lực làm việc khoảng 10 kgf/cm² (thường được làm tròn là ~10 bar).

  • So sánh: Trong hệ thống JIS, bạn có thể gặp JIS 5K (chịu áp thấp hơn, khoảng 5 bar) hoặc JIS 16K, JIS 20K (chịu áp cao hơn). Việc chọn sai cấp áp lực (ví dụ, dùng JIS 10K cho hệ thống 16 bar) sẽ gây nguy hiểm nghiêm trọng.

3. Nguyên lý kết nối mặt bích

Một mối nối mặt bích hoàn chỉnh không chỉ bao gồm bản thân mặt bích mà còn cần đến hai yếu tố không thể thiếu:

• Bu-lông (Bolts/Nuts): Dùng để siết chặt hai mặt bích lại với nhau. Số lượng và kích thước bu-lông phụ thuộc hoàn toàn vào kích thước mặt bích và cấp áp lực.

• Gioăng làm kín (Gasket): Đặt ở giữa hai mặt bích. Khi siết bu-lông, gioăng bị biến dạng để điền đầy các khoảng hở, đảm bảo mối nối không bị rò rỉ lưu chất ra ngoài.

• Ưu điểm: Phương pháp kết nối này cho phép dễ dàng tháo lắp để bảo trì, vệ sinh hoặc thay thế thiết bị mà không cần phải cắt ống, đồng thời mang lại độ kín khít rất cao khi được lắp đặt đúng kỹ thuật.

Phân tích chuyên sâu Kích thước Mặt bích JIS 10K (Chi tiết)

Phần quan trọng nhất của bài viết này là cung cấp dữ liệu kích thước mặt bích JIS 10K chính xác nhất để bạn có thể tra cứu và đối chiếu. Việc hiểu sai các thông số trong bảng có thể dẫn đến hậu quả nghiêm trọng khi đặt hàng và lắp đặt.

1. Bảng Kích thước Mặt bích JIS 10K Chuẩn (JIS B 2220)

Dưới đây là bảng tra kích thước cơ bản cho các kích thước phổ biến nhất, dựa trên tiêu chuẩn JIS B 2220.

Lưu ý: Kích thước có thể thay đổi nhẹ tùy thuộc vào loại mặt bích cụ thể (như Slip-on, Weld neck) và nhà sản xuất, nhưng các thông số như K và n là cố định để đảm bảo khả năng lắp lẫn.

Giải thích các thông số kỹ thuật quan trọng:

1. DN (Diameter Nominal): Đường kính danh nghĩa của ống, được dùng để xác định kích thước mặt bích phù hợp. Ví dụ: Ống DN50 thì cần mặt bích DN50.

2. Đường kính ngoài (D): Tổng đường kính ngoài của đĩa mặt bích.

3. Đường kính vòng tâm bu-lông (K): Đường kính của vòng tròn đi qua tâm của tất cả các lỗ bu-lông. Đây là thông số quan trọng nhất để biết hai mặt bích có thể ghép nối với nhau hay không.

4. Số lỗ bu-lông (n): Tổng số bu-lông cần thiết cho một mối nối.

5. Đường kính lỗ bu-lông (d): Đường kính của lỗ để luồn bu-lông qua. Kích thước này thường lớn hơn kích thước bu-lông 1-3mm để dễ tháo lắp.

2. Phân loại Mặt bích JIS 10K theo Kiểu kết nối

Mặc dù cùng một kích thước DN và cấp áp lực 10K, mặt bích còn được phân loại dựa trên cách nó được nối vào đầu ống:

• Mặt bích Slip-on (SOH): Loại mặt bích hàn trượt. Ống được đút vào bên trong mặt bích và hàn ở cả mặt trong và mặt ngoài.

  • Ưu điểm: Dễ lắp đặt, giá thành rẻ.

  • Khi nào dùng: Ứng dụng phổ biến cho các hệ thống nước, khí nén ở áp lực trung bình.

• Mặt bích Weld Neck (WN): Mặt bích hàn cổ. Có một phần cổ dài được hàn trực tiếp (hàn đối đầu) vào đầu ống.

  • Ưu điểm: Chịu lực tốt, chịu được sự thay đổi nhiệt độ và áp suất đột ngột.

  • Khi nào dùng: Hệ thống áp lực cao, nhiệt độ khắc nghiệt hoặc đường ống dẫn hóa chất.

• Mặt bích Blind (BL): Mặt bích mù (hoặc mặt bích bịt). Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các van/máy bơm để ngắt dòng chảy.

  • Ưu điểm: Dễ dàng tháo lắp để mở rộng hệ thống sau này.

• Mặt bích Threaded (Thrd): Mặt bích ren. Không dùng mối hàn, mà dùng ren để nối với ống có tiện ren ngoài.

  • Ưu điểm: Không cần kỹ năng hàn, thích hợp cho môi trường cháy nổ không được phép hàn.

  • Khi nào dùng: Hệ thống nhỏ, áp lực thấp.

3. So sánh JIS 10K với các Tiêu chuẩn khác (ANSI, DIN, PN)

Đây là phần cực kỳ quan trọng để bạn tránh được sai lầm "nhầm râu ông nọ cắm cằm bà kia":

Insight chuyên gia: Không thể thay thế trực tiếp mặt bích JIS 10K bằng mặt bích ANSI 150 hay DIN PN16 cho dù cùng kích thước DN. Số lượng lỗ bu-lông, đường kính vòng tâm bu-lông (K) và đường kính lỗ bu-lông (d) của chúng thường khác nhau. Lắp sai tiêu chuẩn sẽ khiến các lỗ bu-lông không khớp nhau và không thể siết chặt, gây rò rỉ ngay lập tức.

4. Vì sao việc chọn đúng kích thước mặt bích JIS 10K là sinh tử?

Việc không kiểm tra kỹ bảng kích thước và nhắm mắt chọn đại có thể dẫn đến hậu quả khôn lường:

• Rò rỉ: Lỗi lắp đặt phổ biến nhất do mặt bích không kín khít hoàn toàn. Điều này gây thất thoát lưu chất (nước, khí, hóa chất), tốn kém chi phí, gây ô nhiễm và thậm chí nguy hiểm nếu đó là hóa chất độc hại hay khí dễ cháy.

• Lệch bu-lông: Khi các lỗ bu-lông không khớp, bạn sẽ không thể siết chặt được mối nối. Cố gắng ép buộc có thể làm hỏng bu-lông hoặc làm biến dạng mặt bích.

• Ảnh hưởng an toàn: Trong các hệ thống áp lực (như PCCC, hơi nóng), một mối nối yếu là "gót chân Achilles", có thể gây nổ ống, nguy hiểm đến tính mạng công nhân.

• Giảm tuổi thọ: Một mối nối không đúng cách sẽ gây căng thẳng không đều lên bu-lông và gioăng, làm chúng nhanh hỏng và buộc bạn phải bảo trì, thay thế thường xuyên hơn.

Ứng dụng thực tế: Khi nào nên dùng Mặt bích JIS 10K?

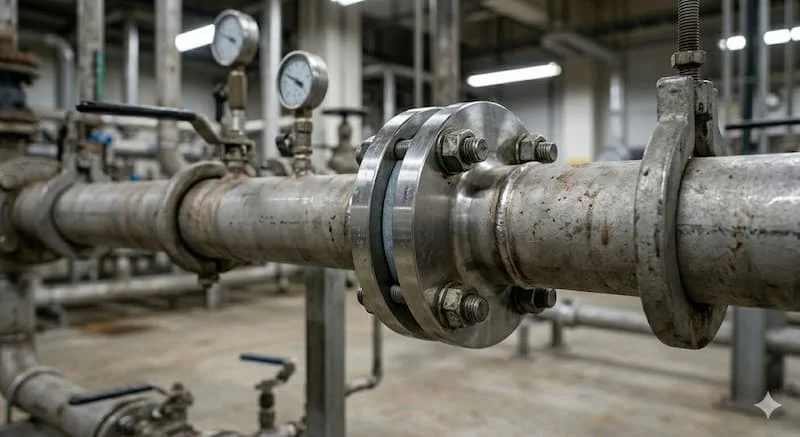

1. Những kịch bản ứng dụng lý tưởng

Mặt bích JIS 10K được thiết kế để sử dụng trong các hệ thống có áp lực trung bình và điều kiện làm việc tương đối ôn hòa.

• Hệ thống cấp thoát nước: Nước sạch, nước thải dân dụng và công nghiệp nhẹ.

• Hệ thống HVAC (Điều hòa không khí): Đường ống nước lạnh, nước nóng cho chiller, AHU.

• Hệ thống PCCC (Phòng cháy chữa cháy): Đường ống dẫn nước cho các đầu phun, trụ nước.

• Công nghiệp nhẹ: Các nhà máy chế biến thực phẩm, bia, nước giải khát, dệt may (cho các hệ thống phụ).

2. Những trường hợp KHÔNG nên dùng JIS 10K

Bạn cần nâng cấp lên các tiêu chuẩn có cấp áp lực cao hơn (như JIS 16K, JIS 20K, ANSI 300, PN25) nếu hệ thống của bạn có:

• Áp lực cực cao: Vượt quá 10 bar.

• Nhiệt độ rất cao: Các hệ thống hơi nóng (steam) áp lực cao hoặc dẫn lưu chất nóng trong nhà máy nhiệt điện.

• Lưu chất hóa chất ăn mòn mạnh: Khi đó, vấn đề không chỉ là áp lực mà còn là khả năng chịu ăn mòn của vật liệu làm mặt bích.

• Các công trình đòi hỏi tiêu chuẩn châu Âu/Mỹ nghiêm ngặt: Chẳng hạn như các dự án dầu khí hoặc các nhà máy do các công ty châu Âu đầu tư.

3. Những sai lầm phổ biến khi chọn và sử dụng

• Nhầm JIS với ANSI: Sai lầm kinh điển nhất, dẫn đến không lắp được bu-lông.

• Chỉ đo DN, không kiểm tra tiêu chuẩn: Một ống DN100 có thể dùng mặt bích JIS 10K, ANSI 150 hoặc PN16.

• Chọn sai số lỗ bu-lông: Ví dụ: DN80 JIS 10K có 8 lỗ bu-lông, nhưng nếu bạn mua loại 4 lỗ thì sẽ không đúng tiêu chuẩn.

Hướng dẫn Chọn và Sử dụng Mặt bích JIS 10K Chuẩn Kỹ thuật

Để đảm bảo chọn đúng mặt bích và lắp đặt an toàn, bạn hãy tuân thủ quy trình dưới đây:

1. Checklist các bước chọn mặt bích

1. Xác định kích thước đường ống (DN): Bạn đang dùng ống bao nhiêu mm? (DN15, DN50, DN100...).

2. Áp lực làm việc thực tế: Hệ thống của bạn hoạt động ở áp suất bao nhiêu? (Cần < 10 bar).

3. Vật liệu phù hợp: Tùy thuộc vào lưu chất và môi trường:

   • Inox (304, 316): Chịu ăn mòn tốt, dùng cho thực phẩm, nước sạch cao cấp.

   • Thép: Chịu lực tốt, giá thành phải chăng, dùng cho nước sạch, PCCC (cần sơn chống gỉ).

   • Gang: Dùng cho các ứng dụng áp lực thấp, đường ống kích thước lớn.

4. Môi trường lắp đặt: Trong nhà, ngoài trời, dưới lòng đất? (Ảnh hưởng đến việc chọn vật liệu bu-lông và gioăng).

5. Tải bảng kích thước chuẩn: Hãy chắc chắn bạn đang dùng bảng tra từ một nguồn uy tín (như bài viết này).

2. Hướng dẫn lắp đặt mặt bích đúng kỹ thuật

• Làm sạch bề mặt: Loại bỏ bụi bẩn, xỉ hàn, dầu mỡ trên bề mặt tiếp xúc của hai mặt bích.

• Dùng gioăng đúng loại: Đảm bảo gioăng có kích thước và vật liệu phù hợp với ứng dụng. Đặt gioăng chính xác vào giữa.

• Siết bu-lông theo hình sao (đối ứng): Đừng siết chặt hoàn toàn một bu-lông rồi chuyển sang bu-lông kế tiếp. Hãy siết nhẹ từng cặp bu-lông đối diện nhau, sau đó tăng dần lực siết. Quy trình này giúp mặt bích được ép đều, không bị vênh, đảm bảo gioăng làm kín tốt nhất.

• Kiểm tra độ kín: Sau khi siết chặt, hãy cho lưu chất vào hệ thống với áp suất thấp để kiểm tra xem có bị rò rỉ hay không trước khi tăng lên áp lực làm việc chính thức.

3. Những lưu ý quan trọng để duy trì hệ thống

• Trộn lẫn tiêu chuẩn: Tuyệt đối không lắp mặt bích tiêu chuẩn này với mặt bích tiêu chuẩn khác.

• Bảo trì định kỳ: Kiểm tra bu-lông định kỳ xem có bị lỏng không (do rung động của hệ thống). Thay thế gioăng nếu cần thiết.

FAQ - Những câu hỏi thường gặp về Kích thước Mặt bích JIS 10K

1. JIS 10K tương đương bao nhiêu bar?

JIS 10K tương đương với áp lực làm việc danh nghĩa khoảng 10 bar (hoặc 1.0 Mpa, ~10 kgf/cm²) ở nhiệt độ thường.

2. Mặt bích JIS 10K có thay được cho ANSI 150 không?

Không. Mặc dù cùng kích thước DN, nhưng các thông số như đường kính vòng tâm bu-lông (K), số lỗ bu-lông (n) và đường kính ngoài (D) thường khác nhau, khiến chúng không thể lắp lẫn.

3. Mặt bích DN50 JIS 10K có bao nhiêu lỗ bu-lông?

Theo tiêu chuẩn JIS B 2220, mặt bích DN50 JIS 10K có 4 lỗ bu-lông, với đường kính lỗ là 19mm.

4. Mặt bích JIS 10K thường được làm từ vật liệu nào?

Các vật liệu phổ biến nhất bao gồm Inox (như 304, 316), Thép các-bon (như A105, Q235B) và Gang.

5. Giá mặt bích JIS 10K bao nhiêu?

Giá cả phụ thuộc rất lớn vào kích thước (DN càng lớn càng đắt) và vật liệu (Inox 316 đắt hơn thép nhiều lần). Bạn nên liên hệ trực tiếp với nhà phân phối để có báo giá chính xác.

Kết luận

Việc lựa chọn chính xác kích thước mặt bích JIS 10K không phải là một công việc kỹ thuật quá phức tạp, nhưng nó đòi hỏi một sự cẩn thận và hiểu biết thấu đáo về tiêu chuẩn Nhật Bản. Chỉ một sai lệch nhỏ trong việc tra cứu bảng kích thước hoặc nhầm lẫn tiêu chuẩn cũng có thể dẫn đến những lỗi lớn, gây đình trệ thi công, rò rỉ hệ thống và gây mất an toàn nghiêm trọng cho công trình của bạn.

Hãy theo dõi honto.vn để nhận thêm thông tin về kích thước mặt bích JIS 10K!
