Khớp nối mềm Shinyi là gì?

Khớp nối mềm Shinyi là gì? Trong quá trình vận hành hệ thống cơ điện, bạn đã bao giờ gặp phải tình trạng đường ống rung lắc dữ dội, phát ra tiếng ồn khó chịu hay thậm chí là xuất hiện các vết nứt chân chim tại các điểm nối? Những hiện tượng này thường xảy ra khi máy bơm hoặc các thiết bị động lực hoạt động, tạo ra áp lực và xung động lớn lên hệ thống. Nếu không có biện pháp can thiệp kịp thời, sự rung lắc này sẽ dẫn đến hư hỏng cấu trúc ống, gây rò rỉ và làm giảm tuổi thọ toàn bộ hệ thống một cách nghiêm trọng.

Để giải quyết triệt để vấn đề này, khớp nối mềm Shinyi đã trở thành một trong những giải pháp phổ biến và tin cậy nhất hiện nay. Với khả năng giảm chấn vượt trội, chống giãn nở nhiệt và bảo vệ thiết bị khỏi các tác động cơ học, dòng khớp nối này đang được ứng dụng rộng rãi từ các tòa nhà cao tầng đến các nhà máy công nghiệp. Bài viết dưới đây sẽ phân tích chuyên sâu về đặc điểm kỹ thuật, ứng dụng và lý do vì sao bạn nên lựa chọn khớp nối mềm Shinyi cho công trình của mình.

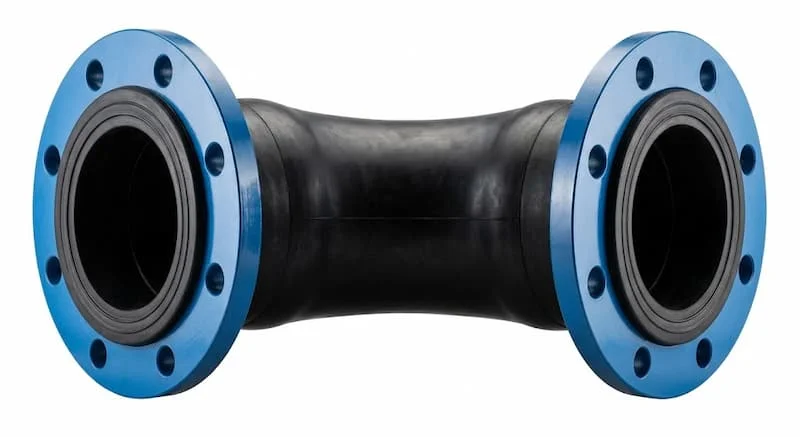

Khớp nối mềm Shinyi là gì? Định nghĩa và nguồn gốc thương hiệu

1. Định nghĩa kỹ thuật

Khớp nối mềm Shinyi (Flexible Joint) là thiết bị kết nối trung gian giữa các đoạn đường ống hoặc giữa đường ống với thiết bị (như máy bơm, van). Nó được thiết kế với cấu trúc có khả năng co giãn đàn hồi và hấp thụ các chuyển động rung động theo chiều ngang, chiều dọc hoặc xoắn. Mục tiêu cốt lõi của thiết bị là tạo ra một khoảng đệm động, giúp hệ thống không bị biến dạng khi áp lực lưu chất thay đổi hoặc khi có ngoại lực tác động.

2. Thương hiệu Shinyi và vị thế thị trường

Shinyi là một thương hiệu van và phụ kiện công nghiệp có lịch sử lâu đời, với các nhà máy sản xuất hiện đại tại Đài Loan, Trung Quốc và Việt Nam.

• Xuất xứ: Phần lớn các dòng khớp nối mềm hiện nay được sản xuất tại các nhà máy của Shinyi tại Trung Quốc hoặc Việt Nam theo tiêu chuẩn OEM khắt khe.

• Phân khúc: Shinyi định vị ở phân khúc giá trung bình – phổ thông. Đây là mức giá cực kỳ cạnh tranh, giúp các nhà thầu tối ưu hóa chi phí mà vẫn đảm bảo chất lượng kỹ thuật ổn định cho dự án.

• Hệ sinh thái ứng dụng: Thương hiệu này đặc biệt mạnh trong lĩnh vực PCCC (Phòng cháy chữa cháy), hệ thống cấp thoát nước và HVAC (Điều hòa thông khí).

3. Nguyên lý hoạt động và giá trị bảo vệ

Khớp nối mềm hãng Shinyi vận hành dựa trên sự linh hoạt của vật liệu (cao su hoặc inox):

• Co giãn đàn hồi: Tự động điều chỉnh kích thước khi đường ống giãn nở do nhiệt độ môi trường hoặc nhiệt độ lưu chất thay đổi.

• Hấp thụ rung động: Triệt tiêu các sóng rung từ máy bơm truyền đến đường ống, từ đó giảm tiếng ồn và ngăn chặn sự mỏi vật liệu (metal fatigue).

• Bù sai lệch trục: Trong lắp đặt thực tế, các đoạn ống thường không thẳng hàng tuyệt đối. Khớp nối mềm cho phép sai số nhỏ về trục, giúp việc thi công trở nên dễ dàng và an toàn hơn.

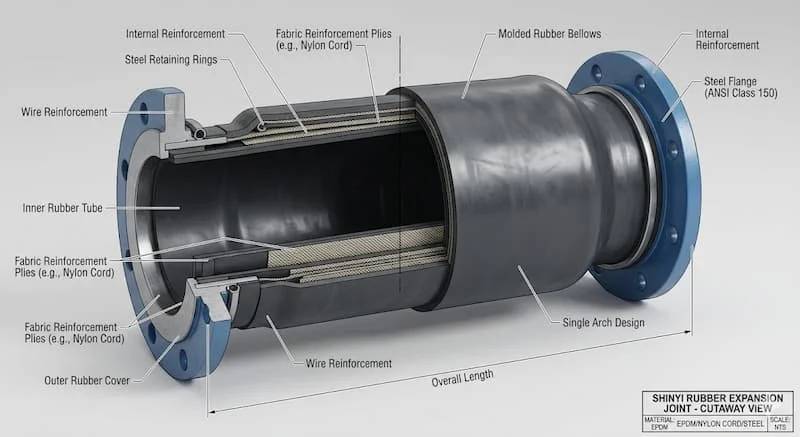

Phân tích chuyên sâu khớp nối mềm Shinyi: Cấu tạo và Thông số

Để lựa chọn đúng loại khớp nối Shinyi, người kỹ sư cần hiểu rõ sự khác biệt giữa các dòng vật liệu và các thông số giới hạn của thiết bị.

1. Phân loại khớp nối mềm Shinyi phổ biến

Hiện nay, Shinyi cung cấp hai dòng sản phẩm chủ lực:

• Khớp nối mềm cao su (Rubber Expansion Joint): * Ưu điểm: Khả năng hấp thụ rung động cực tốt, giá thành rẻ, dễ lắp đặt.

  • Nhược điểm: Giới hạn về nhiệt độ (thường dưới $100^\circ$C) và áp suất thấp hơn dòng inox.

  • Khi nào dùng: Hệ thống nước sạch, nước thải, HVAC, PCCC.

• Khớp nối mềm Inox (Stainless Steel Bellows):

  • Ưu điểm: Chịu được nhiệt độ rất cao, áp suất lớn và môi trường hóa chất.

  • Nhược điểm: Giá thành cao hơn, độ linh hoạt trong việc giảm rung âm thanh kém hơn cao su một chút.

  • Khi nào dùng: Hệ thống hơi nóng (Steam), dầu nóng, hoặc các đường ống hóa chất công nghiệp.

2. Thông số kỹ thuật quan trọng

Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ nổ khớp nối khi quá tải.

• Kích thước (Size): Từ nhỏ DN15 (nối ren) đến rất lớn DN500+ (nối mặt bích).

• Áp lực làm việc: Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar).

• Vật liệu thân: Cao su EPDM (chống chịu thời tiết tốt), NBR (chịu dầu) hoặc Inox 304/316.

• Kiểu kết nối: Mặt bích (tiêu chuẩn BS, JIS) hoặc Nối ren (thường dùng cho các size dưới DN50).

Giải thích chuyên gia: Vật liệu cao su EPDM thường được Shinyi sử dụng vì khả năng chống oxy hóa và chịu được tác động của tia UV, giúp khớp nối không bị lão hóa, nứt vỡ khi lắp đặt ở các vị trí ngoài trời hoặc hầm máy bơm.

3. So sánh Shinyi với các thương hiệu đối thủ

Để bạn có cái nhìn khách quan về lựa chọn đầu tư, hãy xem bảng so sánh dưới đây:

Insight: Nếu dự án của bạn ưu tiên tối ưu hóa ngân sách mà vẫn cần một thiết bị có đầy đủ chứng chỉ chất lượng để nghiệm thu, khớp nối Shinyi là lựa chọn số 1.

Ứng dụng thực tế: Khi nào và ở đâu cần dùng Shinyi?

Lắp đặt khớp nối Shinyi không chỉ là một lựa chọn kỹ thuật, mà là một yêu cầu bắt buộc trong các thiết kế cơ điện tiêu chuẩn.

1. Kịch bản lắp đặt lý tưởng

• Tại đầu hút và đầu đẩy máy bơm: Đây là vị trí quan trọng nhất để triệt tiêu chấn động từ động cơ máy bơm truyền vào đường ống chính.

• Hệ thống điều hòa trung tâm HVAC: Giảm thiểu tiếng ồn truyền qua đường ống vào các không gian làm việc, sinh hoạt.

• Hệ thống PCCC tòa nhà: Đảm bảo đường ống không bị nứt vỡ khi áp lực nước tăng đột ngột (hiện tượng búa nước).

• Nhà máy xử lý nước: Kết nối các đoạn ống có độ dài lớn, dễ bị biến dạng do nhiệt độ môi trường.

2. Những trường hợp KHÔNG nên sử dụng

Mặc dù linh hoạt, nhưng bạn cần tránh dùng khớp nối Shinyi (đặc biệt là dòng cao su) trong các điều kiện:

• Môi trường axit/kiềm đậm đặc: Cần dùng inox 316 hoặc vật liệu đặc chủng.

• Nhiệt độ vượt ngưỡng $120^\circ$C: Lúc này cao su sẽ bị biến tính và mất khả năng đàn hồi.

• Vị trí có lực kéo quá mức: Khớp nối mềm không có chức năng chịu lực kéo dọc trục quá lớn, nếu không có thanh giới hạn (control rods), khớp có thể bị tuột mặt bích.

3. Các sai lầm thường gặp khi thi công

• Lắp sai chiều/trục: Ép khớp nối vào vị trí bị lệch tâm quá mức cho phép, khiến vật liệu luôn trong tình trạng căng thẳng, dễ rách.

• Không tính toán độ giãn nở: Lắp đặt quá ít khớp nối trên một quãng đường ống dài, vượt quá khả năng bù giãn nở của thiết bị.

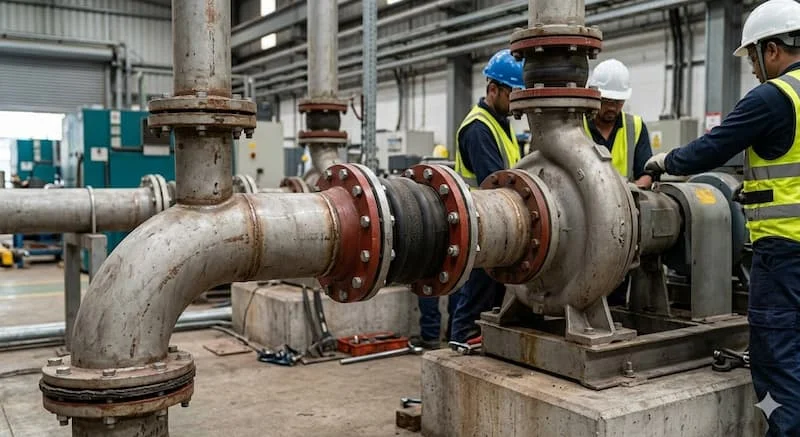

Hướng dẫn lựa chọn và lắp đặt khớp nối Shinyi chuẩn nhất

Lắp đặt đúng cách quyết định đến 70% tuổi thọ của thiết bị. Hãy tuân thủ Checklist sau từ chuyên gia:

1. Checklist lựa chọn nhanh

• Đường kính (DN): Phải khớp hoàn toàn với đường kính ống chính.

• Áp suất PN: Luôn chọn PN của khớp nối bằng hoặc lớn hơn áp suất vận hành của hệ thống.

• Nhiệt độ: Kiểm tra lưu chất bên trong ống là nước lạnh, nước nóng hay hơi.

• Kiểu kết nối: Kiểm tra tiêu chuẩn mặt bích (ví dụ BS4504) để đảm bảo không bị lệch lỗ bu lông.

2. Kỹ thuật lắp đặt đúng quy trình

1. Kiểm tra bề mặt: Đảm bảo mặt bích ống sạch sẽ, không có xỉ hàn hay vật sắc nhọn.

2. Căn chỉnh trục: Đặt khớp nối vào giữa hai mặt bích sao cho độ lệch trục là nhỏ nhất.

3. Siết bu lông: Siết theo hình sao (đối ứng) để lực ép dàn đều lên bề mặt gioăng cao su.

4. Không kéo căng: Tuyệt đối không dùng khớp nối để "lấp đầy" khoảng trống bị thiếu của đường ống bằng cách kéo căng nó ra.

3. Lưu ý bảo trì

• Kiểm tra định kỳ: Khoảng 6-12 tháng nên kiểm tra độ đàn hồi của cao su. Nếu thấy xuất hiện các vết nứt li ti trên bề mặt, cần có kế hoạch thay thế.

• Tránh xoắn: Không để khớp nối bị xoắn trục trong quá trình vận hành.

FAQ - Giải đáp thắc mắc về Khớp nối mềm Shinyi

1. Khớp nối  Shinyi có tốt bằng hàng Châu Âu không?

Trong phân khúc phổ thông và trung cấp, Shinyi hoàn toàn đáp ứng tốt các tiêu chuẩn kỹ thuật quốc tế. Tuy nhiên, ở các ứng dụng đặc biệt khắc nghiệt (nhiệt độ siêu cao, hóa chất độc hại), các dòng cao cấp từ Châu Âu như Ayvaz sẽ có lợi thế hơn về vật liệu đặc chủng.

2. Tại sao giá khớp nối mềm Shinyi lại rẻ hơn các hãng khác?

Do Shinyi có hệ thống nhà máy quy mô lớn tại Châu Á (trong đó có Việt Nam), giúp giảm thiểu chi phí vận chuyển, thuế nhập khẩu và tận dụng được nguồn nhân lực tại chỗ mà vẫn giữ vững công nghệ sản xuất từ Đài Loan.

3. Làm thế nào để phân biệt khớp nối cao su Shinyi thật và giả?

Hàng chính hãng Shinyi luôn có logo đúc nổi rõ nét trên thân hoặc mặt bích, có đi kèm chứng chỉ xuất xưởng (CO, CQ) và lớp cao su bề mặt mịn, đồng nhất, không có mùi hóa chất nồng nặc của cao su tái chế.

4. Khớp nối mềm có cần dùng thêm gioăng không?

Với khớp nối mềm cao su dạng cầu, phần gờ cao su ở mặt bích đã đóng vai trò là gioăng làm kín. Bạn không cần chèn thêm gioăng cao su phụ để tránh làm giảm hiệu quả siết chặt.

Kết luận

Sử dụng khớp nối Shinyi không chỉ là biện pháp bảo vệ đường ống khỏi rung lắc và tiếng ồn, mà còn là cách giúp bạn tiết kiệm chi phí bảo trì về lâu dài. Với ưu thế về giá thành cạnh tranh, chất lượng ổn định và sự đa dạng trong quy cách, đây chính là giải pháp "vàng" cho các hệ thống cơ điện hiện nay.

Việc chọn đúng loại vật liệu và lắp đặt chuẩn kỹ thuật sẽ giúp công trình của bạn vận hành êm ái, bền bỉ và chuyên nghiệp hơn. Đừng để những rung động nhỏ phá hủy những nỗ lực thi công lớn của bạn.
