Van giảm áp thủy lực là gì?

Van giảm áp thủy lực là gì? Bạn đã bao giờ đối mặt với tình trạng hệ thống đường ống nước đột ngột bị rò rỉ, nứt vỡ hay các thiết bị đầu cuối như vòi phun, máy móc nhanh chóng bị hư hỏng do áp lực nước quá cao? Trong các hệ thống tòa nhà cao tầng hay mạng lưới PCCC (Phòng cháy chữa cháy), việc duy trì một áp suất ổn định là bài toán sống còn. Khi áp suất đầu vào từ trạm bơm hoặc thủy cục quá lớn và không ổn định, các dòng van cơ truyền thống thường bộc lộ yếu điểm về độ sai số và khả năng chịu tải.

Vấn đề áp suất biến thiên không chỉ gây lãng phí tài nguyên nước mà còn trực tiếp đe dọa đến an toàn của toàn bộ hạ tầng kỹ thuật. Để giải quyết triệt để, van giảm áp suất thủy lực chính là giải pháp công nghệ tối ưu nhất. So với van cơ, dòng van này mang lại khả năng điều chỉnh áp suất đầu ra với độ chính xác tuyệt đối và vận hành bền bỉ hơn trong những môi trường khắc nghiệt. Hãy cùng đi sâu vào phân tích tại sao thiết bị này lại là lựa chọn hàng đầu của các chuyên gia kỹ thuật hiện nay.

Van giảm áp thủy lực là gì? Nguyên lý vận hành tự động

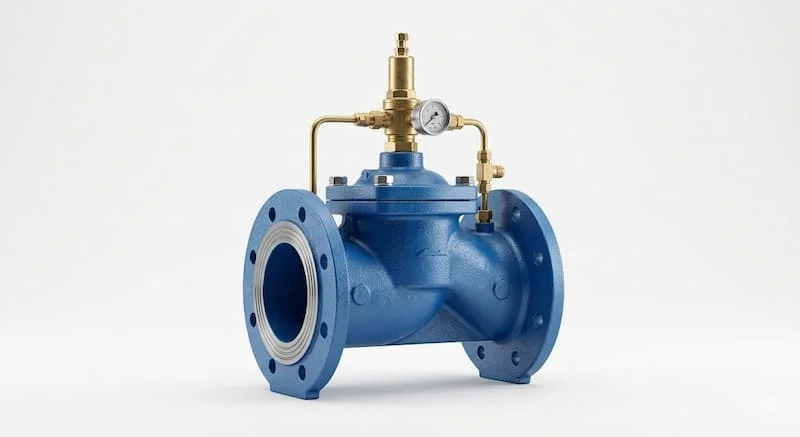

1. Định nghĩa kỹ thuật

Van giảm áp thủy lực (Hydraulic Pressure Reducing Valve) là một thiết bị điều khiển tự động dùng để giảm áp suất đầu vào cao xuống một mức áp suất đầu ra thấp hơn và ổn định, bất kể sự thay đổi của lưu lượng hay áp suất đầu vào. Điểm khác biệt cốt lõi là thiết bị này vận hành dựa trên cơ chế điều khiển bằng chính áp lực nước (pilot control) trong hệ thống, thay vì chỉ dựa vào lực lò xo thuần túy như các dòng van cơ cỡ nhỏ.

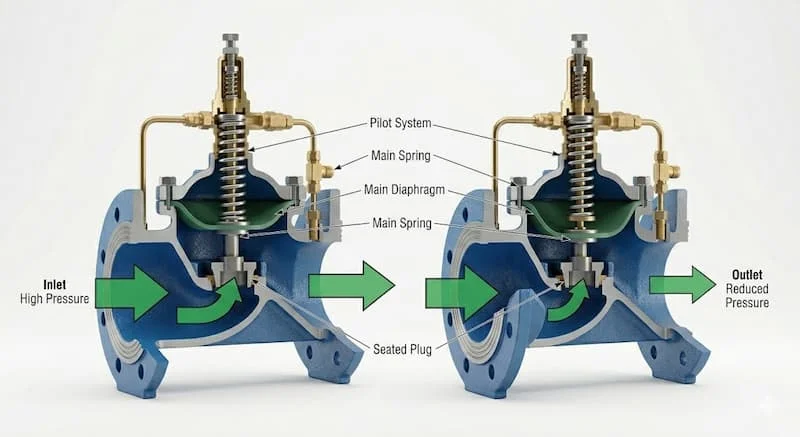

2. Nguyên lý hoạt động cơ bản

Vận hành của van giảm áp suất thủy lực là một quá trình cân bằng động lực học. Van sử dụng áp lực của dòng nước đi qua một thiết bị điều hướng gọi là Pilot.

• Khi áp suất đầu ra tăng quá mức cài đặt: Van Pilot sẽ cảm biến và điều phối một phần áp lực nước vào buồng ngăn (chamber) phía trên màng van, đẩy màng van xuống để đóng bớt cửa van, giảm lưu lượng và hạ áp suất.

• Khi áp suất đầu ra giảm: Van Pilot sẽ xả áp lực trong buồng ngăn ra ngoài, lực đẩy phía dưới sẽ nâng màng van lên, mở rộng cửa van để tăng áp suất đầu ra về mức mục tiêu.

3. Ưu điểm nổi bật

• Điều chỉnh chính xác: Nhờ cụm Pilot nhạy bén, sai số áp suất được duy trì ở mức cực thấp.

• Ổn định áp lực: Phản ứng nhanh với các cú sốc áp suất trên đường ống (búa nước).

• Tuổi thọ cao: Thân van thường được đúc bằng gang cầu chịu lực cao, màng van bằng cao su EPDM đàn hồi giúp thiết bị vận hành hàng chục năm.

Phân tích chuyên sâu cấu tạo và thông số kỹ thuật

Để hiểu tại sao van thủy lực lại hiệu quả, chúng ta cần nhìn vào sự tinh vi trong cấu tạo của nó. Khác với van cơ chỉ có lò xo và đĩa van, van giảm áp suất thủy lực là một hệ thống các linh kiện phối hợp nhịp nhàng.

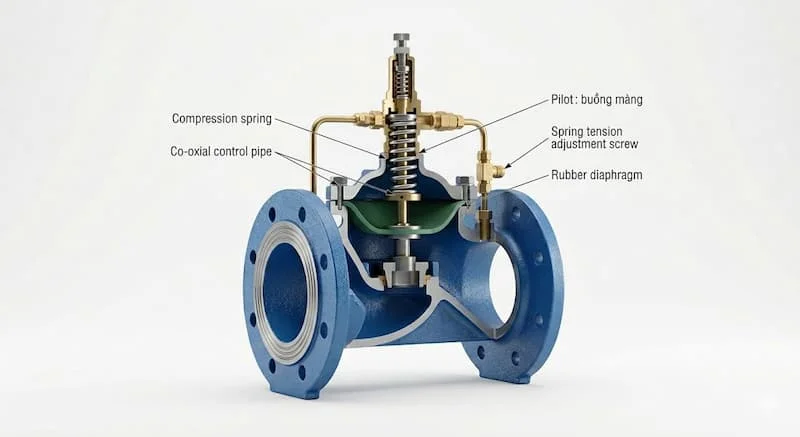

1. Cấu tạo chi tiết

• Thân van và nắp van: Thường làm bằng gang cầu (Ductile Iron), sơn phủ Epoxy chống ăn mòn. Đây là bộ phận chịu lực chính.

• Màng van (Diaphragm): Bộ phận ngăn cách buồng áp suất và dòng chảy chính, có vai trò như một piston điều khiển hành trình đóng mở.

• Lò xo chính: Hỗ trợ màng van trở về vị trí ban đầu.

• Van Pilot (Van điều hướng): Đây là bộ phận quan trọng nhất. Nó đóng vai trò "não bộ", cảm biến áp suất đầu ra và điều khiển lượng nước vào/ra buồng màng để điều chỉnh độ mở của van chính.

• Hệ thống ống dẫn (Tubing): Các đường ống đồng hoặc inox nhỏ nối Pilot với thân van.

2. Phân loại phổ biến

• Theo cấu tạo điều khiển: Van 1 cấp (điều chỉnh 1 mức áp suất cố định) và Van 2 cấp (có khả năng điều chỉnh các mức áp suất khác nhau cho khung giờ cao điểm/thấp điểm).

• Theo vật liệu: Gang cầu là phổ biến nhất cho nước sạch; Inox dùng cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

3. Thông số kỹ thuật cần lưu ý

• Kích cỡ (DN): Từ DN50 cho đến DN500+. Việc chọn đúng kích cỡ rất quan trọng; van quá lớn so với lưu lượng thực tế sẽ gây ra hiện tượng "cavitation" (xâm thực) gây ồn và hỏng van.

• Áp lực làm việc (PN): PN10, PN16 hoặc PN25. Phải đảm bảo van chịu được áp suất cao nhất của bơm hoặc hệ thống cấp.

• Kiểu kết nối: Hầu hết sử dụng mặt bích để đảm bảo độ kín và dễ dàng tháo lắp bảo trì.

4. So sánh Van giảm áp suất thủy lực vs Van cơ truyền thống

Ứng dụng thực tế và những sai lầm cần tránh

1. Khi nào bạn bắt buộc phải dùng van giảm áp thủy lực?

Thiết bị này không thể thay thế trong các hệ thống:

• Mạng lưới cấp nước đô thị: Điều áp từ đường ống chính vào các khu dân cư.

• Hệ thống PCCC: Bảo vệ vòi phun và đường ống khỏi áp lực cực lớn từ máy bơm cao áp khi mới khởi động.

• Nhà máy công nghiệp: Duy trì áp lực ổn định cho các dây chuyền sản xuất nhạy cảm với áp suất.

2. Những sai lầm thường gặp khi sử dụng

• Chọn sai đường kính (DN): Nhiều người chọn van theo kích cỡ đường ống, nhưng đúng kỹ thuật phải chọn theo lưu lượng thực tế.

• Bỏ qua bảo trì hệ thống Pilot: Các ống dẫn nhỏ trên thân van rất dễ bị tắc nghẽn bởi cặn bẩn, khiến van mất khả năng điều khiển tự động.

• Lắp sai hướng: Van thủy lực có chiều dòng chảy cố định. Lắp ngược sẽ khiến van đóng hoàn toàn hoặc không thể điều áp.

Hướng dẫn lựa chọn và lắp đặt chuẩn chuyên gia

Việc sở hữu một chiếc van tốt mới chỉ là 50% chặng đường, 50% còn lại nằm ở cách bạn lắp đặt và vận hành nó.

1. Checklist chọn van tối ưu

• [ ] Xác định lưu lượng (m³/h) tối đa và tối thiểu.

• [ ] Kiểm tra áp suất đầu vào (Inlet) và áp suất đầu ra mong muốn (Outlet).

• [ ] Chọn tiêu chuẩn mặt bích (BS, JIS, ANSI) phù hợp với đường ống hiện có.

2. Quy trình lắp đặt kỹ thuật

1. Lắp đặt lọc Y (Y-Strainer) phía trước van: Đây là yêu cầu bắt buộc để ngăn rác, cát vào cụm Pilot.

2. Lắp đặt van cổng ở hai đầu: Để dễ dàng cô lập hệ thống khi cần bảo trì van giảm áp.

3. Lắp đồng hồ đo áp suất: Cần một cái phía trước và một cái phía sau van để theo dõi hiệu quả điều áp.

4. Xả khí: Trước khi vận hành, cần xả hết khí trong buồng màng và ống Pilot để van hoạt động mượt mà.

3. Lưu ý bảo trì

Hãy kiểm tra định kỳ cụm Pilot và màng van 6 tháng một lần. Việc vệ sinh lưới lọc nhỏ trên đường ống Pilot sẽ giúp van tránh được 90% các sự cố thường gặp.

FAQ - Những câu thắc mắc thường gặp về van giảm áp thủy lực

1. Van giảm áp suất thủy lực khác gì van cơ?

Van thủy lực dùng áp lực nước và van Pilot để điều khiển màng van, phù hợp cho hệ thống lớn và độ chính xác cao. Van cơ dùng lực lò xo ép trực tiếp lên đĩa van, thường chỉ dùng cho đường ống nhỏ (DN15-DN50) và dân dụng.

2. Tại sao van của tôi không giảm được áp?

Nguyên nhân thường gặp nhất là màng van bị rách hoặc cụm Pilot bị kẹt bởi cặn bẩn. Hãy kiểm tra và vệ sinh hệ thống ống Pilot.

3. Van này có dùng được cho hệ thống PCCC không?

Có, đây là dòng van tiêu chuẩn cho PCCC vì khả năng chịu áp lực PN16/PN25 và độ tin cậy cực cao khi có hỏa hoạn.

4. Có cần lắp thêm phụ kiện gì khi dùng van này không?

Bắt buộc phải lắp Lọc Y phía trước để bảo vệ Pilot và Van xả khí để tránh hiện tượng túi khí làm sai lệch áp suất.

5. Giá van giảm áp thủy lực có đắt không?

Giá thành cao hơn van cơ từ 3-5 lần tùy thương hiệu (như Shinyi, Meiji, ARV...). Tuy nhiên, chi phí này rất xứng đáng so với rủi ro vỡ ống mà bạn tiết kiệm được.

Kết luận

Van giảm áp suất thủy lực không chỉ là một phụ kiện, nó là "người gác cổng" bảo vệ toàn bộ tài sản hạ tầng của bạn. Việc đầu tư một chiếc van chất lượng, lắp đặt đúng kỹ thuật sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thay thế thiết bị do hỏng hóc vì áp lực nước.

Trong các hệ thống kỹ thuật hiện đại, sự ổn định là yếu tố tiên quyết. Hãy chọn giải pháp thủy lực để đảm bảo hệ thống của bạn luôn vận hành trong trạng thái an toàn nhất.
