Mặt bích thép DN100 là gì?

Mặt bích thép DN100 là gì? Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đơn vị thiết kế yêu cầu lắp đặt mặt bích thép DN 100, nhưng khi đưa hàng đến công trường, các lỗ bulong lại hoàn toàn lệch pha với van hoặc thiết bị sẵn có? Thực tế, chỉ cần nhầm lẫn giữa tiêu chuẩn JIS và ANSI, hay sai lệch một vài mm ở khoảng cách tâm lỗ cũng đủ khiến cả một hệ thống đường ống nghìn đô phải tạm dừng thi công.

Việc sai tiêu chuẩn dù chỉ ở một chi tiết nhỏ cũng khiến hệ thống không khớp, dẫn đến rò rỉ và tiêu tốn chi phí khắc phục khổng lồ. Hiểu rõ các đặc tính kỹ thuật của mặt bích DN100 không chỉ giúp bạn tránh sai sót trong mua sắm mà còn đảm bảo tính an toàn tuyệt đối cho công trình. Bài viết này sẽ phân tích chi tiết từ định nghĩa, thông số kích thước đến các bảng tiêu chuẩn phổ biến nhất hiện nay, giúp bạn trở thành chuyên gia trong việc lựa chọn thiết bị này.

Mặt bích thép DN100 là gì? Ý nghĩa thông số danh nghĩa

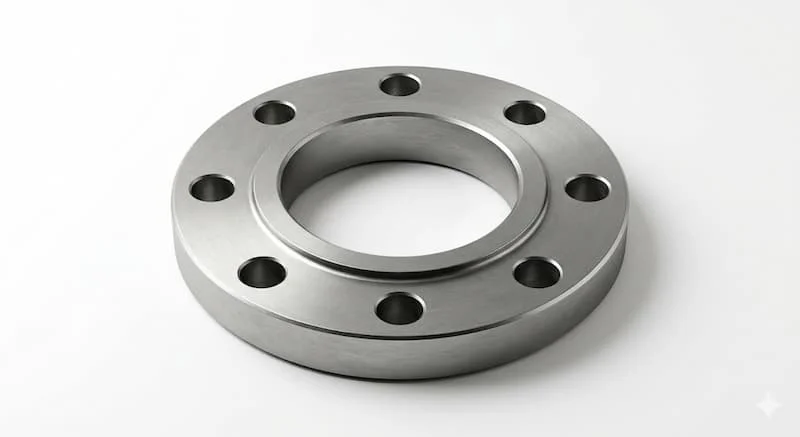

1. Định nghĩa kỹ thuật

Mặt bích thép DN 100 là phụ kiện cơ khí có hình dạng đĩa, được chế tạo từ thép, dùng để kết nối các đoạn đường ống có đường kính danh nghĩa 100mm. Phụ kiện này đóng vai trò là cầu nối liên kết giữa ống với ống, ống với van hoặc ống với các thiết bị đo lường (đồng hồ, máy bơm) thông qua hệ thống bulong và gioăng làm kín.

2. Giải mã ký hiệu DN100

Trong ngành ống, DN (Diameter Nominal) là đường kính danh nghĩa của ống theo tiêu chuẩn châu Âu. Nhiều người thường lầm tưởng DN100 nghĩa là đường kính thực tế 100mm, nhưng thực tế:

• DN100 tương đương với đường kính ngoài của ống thép xấp xỉ 114.3mm.

• Sự khác biệt này tồn tại vì độ dày của thành ống có thể thay đổi tùy theo áp lực (SCH10, SCH20, SCH40...), trong khi đường kính danh nghĩa được giữ nguyên để thống nhất cách gọi tên phụ kiện kết nối.

3. Nguyên lý kết nối và ưu điểm

Hệ thống kết nối mặt bích vận hành dựa trên việc ép chặt hai mặt bích lại với nhau bằng lực siết bulong, kẹp giữa là một lớp gioăng (gasket) để tạo độ kín khít.

• Ưu điểm: Khả năng tháo lắp linh hoạt giúp việc vệ sinh, bảo trì và thay thế thiết bị trong đường ống trở nên thuận tiện hơn nhiều so với phương pháp hàn trực tiếp.

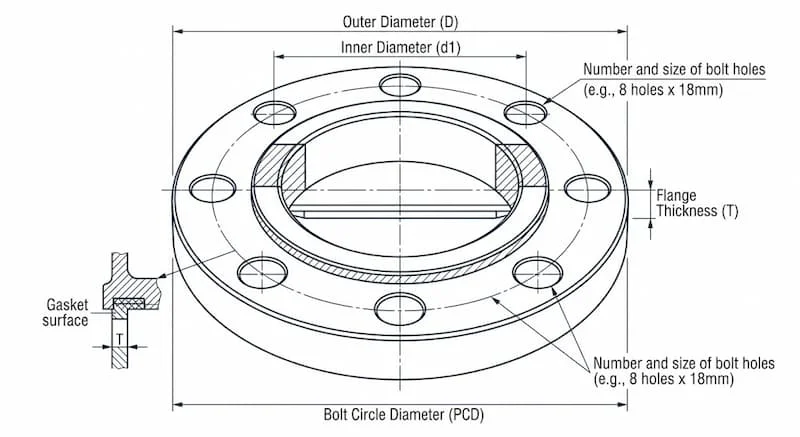

Phân tích chuyên sâu thông số kỹ thuật mặt bích thép DN100

Để chọn mua đúng loại mặt bích thép DN 100, bạn không chỉ cần biết kích thước ống mà còn phải hiểu về cấu tạo và hệ tiêu chuẩn quốc tế.

1. Các loại mặt bích DN100 phổ biến theo cấu tạo

Mỗi thiết kế mặt bích đều phục vụ một mục đích vận hành riêng biệt:

• Mặt bích rỗng (Slip-on Flange): Loại phổ biến nhất, ống được đút vào trong mặt bích và hàn cả hai mặt. Dễ lắp đặt và giá thành rẻ.

• Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các cửa chờ để ngăn dòng chảy.

• Mặt bích hàn cổ (Weld Neck): Có phần cổ dài để hàn trực tiếp vào đầu ống. Loại này chịu được áp lực cực cao và rung động mạnh.

• Mặt bích ren (Threaded Flange): Kết nối bằng ren, thường dùng trong các môi trường dễ cháy nổ mà việc hàn bị cấm.

2. Các tiêu chuẩn quốc tế và sự khác biệt "chết người"

Đây là phần gây ra nhiều sai sót nhất. Một chiếc mặt bích thép DN 100 sản xuất theo tiêu chuẩn Nhật (JIS) không bao giờ lắp vừa tiêu chuẩn Mỹ (ANSI).

• JIS (Japanese Industrial Standards): Thường gặp là JIS 10K, JIS 16K. Rất phổ biến tại các công trình dân dụng Việt Nam.

• ANSI (American National Standards Institute): Dùng trong công nghiệp dầu khí, hóa chất (Class 150, Class 300).

• BS (British Standards): Tiêu chuẩn Anh, thường dùng trong hệ thống cấp thoát nước cũ.

Sự khác biệt cốt lõi: Các tiêu chuẩn này khác nhau ở số lượng lỗ bulong, đường kính vòng tròn tâm lỗ (PCD) và độ dày bản mã.

3. Bảng kích thước mặt bích thép DN 100 tham khảo (Cực kỳ quan trọng)

Insight: Dù cùng là 8 lỗ bulong cho DN100, nhưng bạn có thể thấy PCD của JIS (175mm) nhỏ hơn hẳn ANSI (190.5mm). Đây chính là lý do vì sao chúng không thể lắp khớp với nhau.

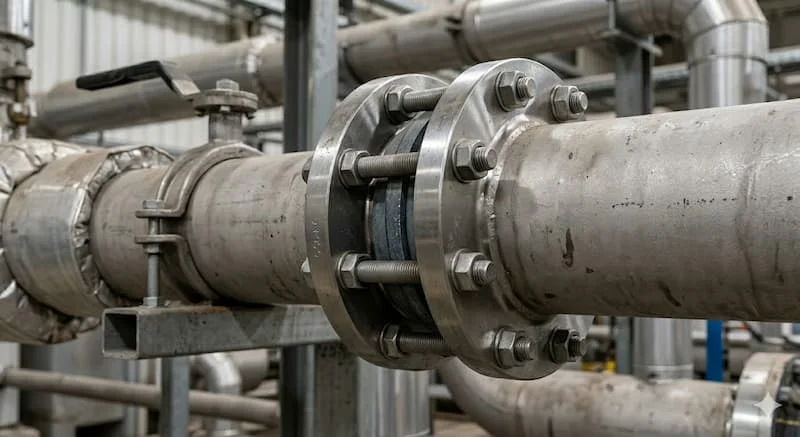

Ứng dụng thực tế: Khi nào nên sử dụng mặt bích DN100?

1. Kịch bản ứng dụng tối ưu

Mặt bích thép DN 100 là "kích cỡ vàng" cho các hệ thống trung bình lớn:

• Hệ thống PCCC: Lắp đặt cho các cụm bơm trục đứng, trục ngang và đường ống cấp nước chữa cháy chính cho tòa nhà.

• Xử lý nước thải: Kết nối các bồn lọc, máy bơm chìm và các van chặn mặt bích lớn.

• Nhà máy sản xuất: Dẫn hơi, dẫn dầu hoặc các loại dung môi trong công nghiệp.

2. Sai lầm thường gặp khi thi công

• Quên lắp gioăng: Dẫn đến rò rỉ ngay lập tức khi vận hành.

• Siết bulong không đều: Việc siết chặt một bên trước sẽ làm mặt bích bị vênh, gây hở ở phía đối diện.

• Nhầm lẫn giữa mặt bích rỗng và mặt bích đặc: Gây gián đoạn lưu lượng hoặc lỗi thiết kế đầu chờ.

Hướng dẫn lựa chọn và lắp đặt mặt bích đúng chuẩn

Để đảm bảo hệ thống kín khít 100%, hãy tuân thủ quy trình checklist dưới đây của các chuyên gia kỹ thuật.

1. Checklist chọn mua nhanh

• [ ] Tiêu chuẩn: Hệ thống hiện tại đang dùng JIS, ANSI hay BS?

• [ ] Áp suất: PN10, PN16 hay áp suất cao hơn?

• [ ] Vật liệu: Thép đen (rẻ), thép mạ kẽm (chống gỉ tốt) hay inox (môi trường hóa chất)?

• [ ] Kiểu kết nối: Hàn Slip-on hay hàn cổ Weld Neck?

2. Kỹ thuật lắp đặt "Hình Sao"

Khi lắp đặt mặt bích thép DN 100, tuyệt đối không siết bulong theo vòng tròn. Bạn phải siết theo sơ đồ hình sao: siết đối xứng từng cặp bulong. Điều này giúp áp lực nén lên gioăng cao su được tản đều, tạo độ kín khít tuyệt đối.

3. Lưu ý bảo trì

Sau một thời gian vận hành, nhiệt độ và áp suất có thể làm bulong bị giãn nở. Hãy định kỳ kiểm tra và siết lại các mối nối để tránh hiện tượng rò rỉ âm thầm, đặc biệt là trong các hệ thống mạ kẽm thường xuyên tiếp xúc với độ ẩm cao.

FAQ - Những thắc mắc phổ biến về mặt bích thép DN 100

1. DN100 thực tế là ống phi bao nhiêu?

DN100 tương ứng với ống có đường kính ngoài là 114.3mm (Phi 114).

2. Tại sao cùng là DN100 nhưng mặt bích JIS 10K lại nhẹ hơn ANSI Class 150?

Vì tiêu chuẩn ANSI Class 150 được thiết kế để chịu áp lực và môi trường khắc nghiệt hơn, nên độ dày bản mã và kích thước lỗ bulong thường lớn hơn so với JIS 10K.

3. Tôi có thể hàn mặt bích thép vào ống inox không?

Về mặt kỹ thuật là có thể hàn được nhưng không nên. Sự khác biệt về vật liệu sẽ gây ra hiện tượng ăn mòn điện hóa tại mối hàn, làm giảm tuổi thọ hệ thống nhanh chóng. Nên dùng vật liệu đồng nhất.

4. Mặt bích DN100 tiêu chuẩn JIS 10K có bao nhiêu lỗ bulong?

Tiêu chuẩn JIS 10K cho kích cỡ DN100 có 8 lỗ bulong.

5. Giá mặt bích thép DN100 bao nhiêu?

Giá dao động tùy vào độ dày (tiêu chuẩn) và vật liệu. Mặt bích mạ kẽm thường đắt hơn thép đen khoảng 15-20%.

Kết luận

Mặt bích thép DN 100 tuy là một linh kiện phụ trợ nhưng lại giữ vai trò kết nối sống còn trong toàn bộ hệ thống. Một sự sai lệch nhỏ trong việc lựa chọn tiêu chuẩn (JIS, ANSI, BS) hay thông số PCD đều có thể dẫn đến những hệ lụy nghiêm trọng về kinh phí và tiến độ công trình.

Việc hiểu đúng bản chất của DN100, nắm vững bảng kích thước và tuân thủ quy trình lắp đặt chuẩn "hình sao" chính là cách tốt nhất để bạn tối ưu hóa hệ thống đường ống của mình. Hãy luôn kiểm tra kỹ các thông số trên catalogue của nhà sản xuất trước khi đặt hàng để đảm bảo sự đồng bộ tuyệt đối.
