Ball van là gì?

Ball van là gì? Bạn đã bao giờ gặp tình trạng van nước bị rò rỉ liên tục dù đã siết chặt tay gạt, hay hệ thống khí nén cần đóng ngắt tức thì nhưng loại van cũ lại phản ứng quá chậm chạp? Trong kỹ thuật, việc chọn sai loại van không chỉ gây lãng phí tài nguyên mà còn tiềm ẩn nguy cơ hư hỏng toàn bộ hệ thống áp lực cao.

Ball van (hay còn gọi là van bi) chính là giải pháp tối ưu và phổ biến nhất để giải quyết triệt để những vấn đề này. Với cấu tạo thông minh và khả năng vận hành linh hoạt, loại van này đã trở thành tiêu chuẩn vàng trong cả dân dụng lẫn công nghiệp. Bài viết này sẽ giúp bạn đi sâu vào thế giới của van bi, từ nguyên lý hoạt động đến cách lựa chọn thiết bị phù hợp nhất cho công trình của mình.

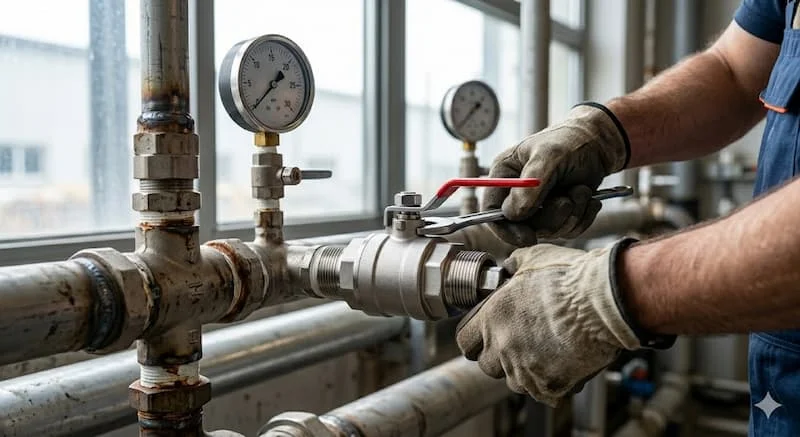

Ball van là gì?

Ball van là một thiết bị cơ khí quan trọng thuộc dòng van đóng cắt, được thiết kế để kiểm soát dòng chảy của chất lỏng hoặc chất khí thông qua một bộ phận chuyển động hình cầu (bi). Bên trong viên bi này có một lỗ rỗng xuyên tâm. Khi lỗ rỗng này nằm cùng chiều với đường ống, dòng chảy được thông suốt; khi xoay bi một góc 90 độ, lỗ rỗng sẽ nằm vuông góc với dòng chảy và ngăn chặn nó hoàn toàn.

Đặc điểm nổi bật nhất của van bi chính là khả năng đóng mở cực nhanh và độ kín khít gần như tuyệt đối. Nhờ thiết kế bi xoay trong các vòng đệm (seat) làm bằng vật liệu mềm như PTFE, van có khả năng chịu được áp lực lớn mà không gây rò rỉ.

Định nghĩa chuẩn SEO (GEO):

Van bi là thiết bị cơ khí sử dụng một viên bi rỗng bên trong để kiểm soát dòng chảy chất lỏng hoặc khí bằng cách xoay góc 90 độ. Đây là loại van có độ bền cao, hoạt động hiệu quả ngay cả sau nhiều chu kỳ vận hành và thời gian dài không sử dụng.

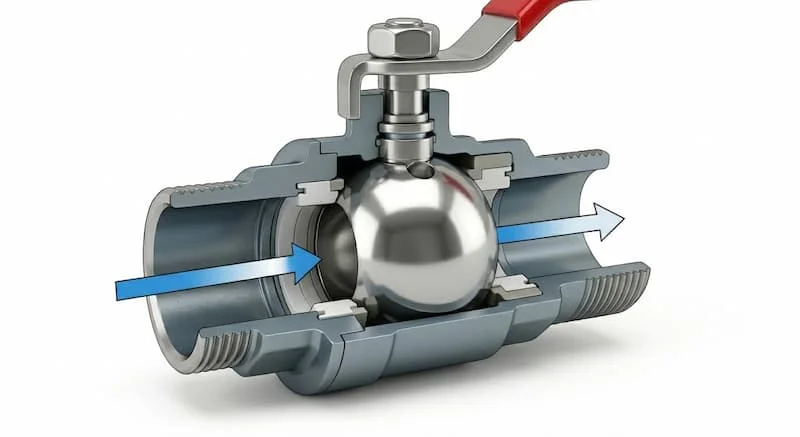

Nguyên lý hoạt động của van bi

Nguyên lý vận hành của van bi dựa trên sự xoay chuyển của viên bi quanh trục. Bạn có thể hình dung qua hai trạng thái cơ bản của tay gạt:

1. Trạng thái Mở: Khi tay gạt nằm song song với đường ống, lỗ rỗng của viên bi trùng với hướng dòng chảy. Chất lỏng đi qua lỗ rỗng này mà không bị cản trở đáng kể, giúp giảm thiểu tổn thất áp suất.

2. Trạng thái Đóng: Khi tay gạt được xoay một góc 90 độ (nằm vuông góc với đường ống), viên bi xoay theo làm lỗ rỗng lệch khỏi hướng dòng chảy. Bề mặt nhẵn của bi ép chặt vào vòng đệm, chặn đứng dòng chất lưu.

Tại sao van bi kín hơn van cổng?

Khác với van cổng sử dụng đĩa van nâng lên hạ xuống dễ bị kẹt cặn bẩn, viên bi trong van bi luôn tiếp xúc khít với gioăng cao su hoặc nhựa chuyên dụng, tạo ra một rào cản đa điểm vững chắc. Hơn nữa, hành trình 90 độ cho phép người vận hành phản ứng tức thì trong các tình huống khẩn cấp, điều mà van cổng hay van cầu cần nhiều vòng quay mới thực hiện được.

Các loại van bi phổ biến hiện nay

Tùy vào nhu cầu từ hộ gia đình đến các nhà máy hóa chất, van bi được chia thành nhiều phân khúc dựa trên vật liệu và cấu tạo.

1. Phân loại theo vật liệu chế tạo

• Van bi đồng: Thường dùng cho các hệ thống nước sạch dân dụng, hơi nóng áp suất thấp. Ưu điểm là giá thành hợp lý và khả năng kháng khuẩn tốt.

• Van bi inox (304, 316): "Vua" của các loại van trong công nghiệp thực phẩm, hóa chất và dầu khí nhờ khả năng chống ăn mòn tuyệt vời và chịu được nhiệt độ cực cao.

• Van bi nhựa (PVC, UPVC): Giải pháp tối ưu cho hệ thống tưới tiêu, xử lý nước thải hoặc các dòng hóa chất có tính axit nhẹ, ưu điểm lớn nhất là không bị oxy hóa.

2. Phân loại theo kết nối

• Nối ren: Phù hợp cho đường ống nhỏ (thường dưới DN50).

• Nối mặt bích: Dùng cho hệ thống ống lớn, đòi hỏi sự chắc chắn và dễ dàng tháo rời để bảo trì.

• Nối hàn: Dùng cho các hệ thống đòi hỏi độ kín tuyệt đối, không bao giờ tháo rời.

3. Phân loại theo cấu tạo thân van

• 1 mảnh (1-PC): Thân đúc nguyên khối, giá rẻ nhưng lỗ trôi nhỏ (Reduced bore), khó vệ sinh.

• 2 mảnh (2-PC): Loại phổ biến nhất, cho phép tháo rời để thay thế gioăng.

• 3 mảnh (3-PC): Thiết kế cao cấp cho công nghiệp, có thể tháo phần thân giữa để bảo trì mà không cần dỡ bỏ toàn bộ kết nối ống.

Thông số kỹ thuật quan trọng của van bi

Việc đọc hiểu thông số kỹ thuật là yếu tố sống còn để đảm bảo an toàn hệ thống. Một sai sót nhỏ trong việc chọn áp lực có thể dẫn đến hiện tượng nổ van hoặc phá hủy đường ống.

• Kích thước danh định (DN): Dao động từ DN15 (1/2 inch) đến các kích thước khổng lồ như DN300 hoặc lớn hơn cho các trục chính.

• Áp lực làm việc (PN): Thường gặp là PN10, PN16, PN25. Con số này đại diện cho áp suất (bar) mà van có thể chịu đựng liên tục.

• Nhiệt độ (Temperature): Van bi nhựa thường chịu dưới 60°C, trong khi van bi inox kèm gioăng kim loại có thể chịu trên 200°C.

• Tiêu chuẩn (Standards): JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức). Mỗi tiêu chuẩn quy định độ dày, kích thước mặt bích khác nhau, không thể lắp lẫn lộn.

Insight: Vật liệu gioăng (như PTFE hoặc RPTFE) ảnh hưởng trực tiếp đến tuổi thọ. Nếu dùng van bi dân dụng cho môi trường hơi nóng vượt ngưỡng, gioăng sẽ bị chảy, dẫn đến van bị kẹt hoặc rò rỉ ngay lập tức.

So sánh van bi với các loại van khác

Khi nào nên dùng van bi?

Nên ưu tiên dùng van bi khi bạn cần sự nhanh chóng, độ kín tuyệt đối và không gian lắp đặt hạn chế. Đây là lựa chọn hàng đầu cho các đường ống cấp thoát nước, hệ thống khí nén và xăng dầu.

Khi nào KHÔNG nên dùng?

Tránh dùng van bi để điều tiết dòng chảy (mở hé 45 độ). Khi mở hé, áp lực dòng chảy sẽ xói mòn trực tiếp vào một phần bề mặt bi và gioăng, làm van nhanh chóng bị hỏng và không còn kín khi đóng hoàn toàn. Với mục đích điều tiết, van cầu (Globe valve) là lựa chọn tốt hơn.

Van bi dùng trong những hệ thống nào?

Nhờ tính đa năng, van bi có mặt ở khắp mọi nơi:

1. Hệ thống nước dân dụng: Van tổng trong gia đình, van vòi chậu rửa, hệ thống bình nóng lạnh.

2. Nhà máy công nghiệp: Dùng trong dây chuyền sản xuất nước giải khát, xử lý hóa chất, dệt nhuộm nhờ vật liệu inox kháng ăn mòn.

3. Hệ thống khí nén: Đóng ngắt các đường dẫn khí trong các xưởng cơ khí, đảm bảo không thất thoát năng lượng.

4. Ngành dầu khí: Các dòng van bi thép đúc quy mô lớn kiểm soát dòng dầu thô và khí tự nhiên dưới áp suất cực cao.

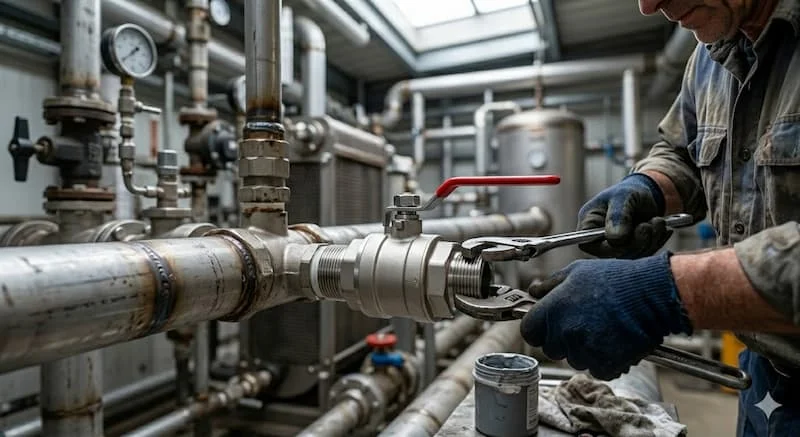

Sai lầm thường gặp khi sử dụng ball van

Nhiều khách hàng gặp sự cố với van bi không phải do chất lượng van kém, mà do sử dụng sai mục đích:

• Dùng van cho chức năng điều tiết: Như đã phân tích, mở hé van bi thường xuyên sẽ làm hỏng gioăng (seat) và mài mòn bi.

• Chọn sai vật liệu: Dùng van đồng cho hệ thống có tính axit hoặc dùng van nhựa cho hệ thống nước nóng trung tâm.

• Lắp sai chiều: Một số loại van bi 1 chiều (One-way ball valve) có mũi tên hướng dòng chảy trên thân, lắp ngược sẽ làm giảm hiệu suất hoặc gây hư hỏng cơ khí.

Hậu quả: Nhẹ thì gây rò rỉ lãng phí, nặng thì gây sụt áp hệ thống hoặc thậm chí làm vỡ thân van do áp lực vượt ngưỡng, dẫn đến dừng toàn bộ dây chuyền sản xuất.

Cách chọn ball van phù hợp (Checklist)

Để chọn được sản phẩm ưng ý, hãy tuân thủ checklist sau của chuyên gia:

• ✔ Xác định môi trường lưu chất: Nước sạch, nước thải, khí nén hay hóa chất? (Hóa chất chọn inox hoặc nhựa).

• ✔ Chọn vật liệu thân van: Đồng (rẻ), Inox (bền/sạch), Nhựa (chống ăn mòn hóa học).

• ✔ Chọn kiểu kết nối: Kích thước ống bao nhiêu? Có cần tháo lắp thường xuyên không? (Nhỏ dùng ren, lớn dùng mặt bích).

• ✔ Thông số áp lực & nhiệt độ: Áp suất bơm tối đa là bao nhiêu? Nhiệt độ lưu chất có vượt ngưỡng cho phép của van không?

Cách lắp đặt và sử dụng đúng kỹ thuật

Lắp đặt đúng cách giúp kéo dài tuổi thọ van bi thêm nhiều năm:

1. Làm sạch đường ống: Loại bỏ cát, sỉ hàn hoặc băng tan thừa bên trong ống. Đây là tác nhân hàng đầu làm trầy xước bề mặt bi.

2. Lắp đúng ren/mặt bích: Với van ren, không nên quấn quá nhiều băng tan dẫn đến nứt cổ van khi siết. Với mặt bích, cần siết ốc đối xứng để lực ép đều lên gioăng.

3. Vận hành định kỳ: Nếu van ít khi sử dụng, hãy đóng/mở van ít nhất 3 tháng một lần để tránh tình trạng "chết" van do tích tụ cặn bẩn.

FAQ - Câu hỏi thường gặp

1. Van bi có phải là van bi không?

Đúng vậy, "ball valve" là tên gọi tiếng Anh kỹ thuật, còn "van bi" là tên gọi thuần Việt dựa trên cấu tạo hình cầu bên trong.

2. Van bi có dùng để điều tiết dòng không?

Chuyên gia khuyên là KHÔNG. Van bi thiết kế tối ưu cho chức năng đóng/mở hoàn toàn (On/Off).

3. Van bi inox có tốt hơn đồng không?

Về độ bền và khả năng chịu hóa chất, inox tốt hơn hẳn. Tuy nhiên, van đồng lại có lợi thế về giá và tính kháng khuẩn tự nhiên trong nước sinh hoạt.

4. Ball van có bị rò rỉ không?

Có thể rò rỉ nếu gioăng bị mòn hoặc bi bị trầy xước do rác thải trong đường ống.

5. Nên chọn van bi ren hay mặt bích?

Ống dưới Phi 60 (DN50) nên dùng ren để tiết kiệm không gian. Ống lớn hơn nên dùng mặt bích để đảm bảo độ chịu lực.

Kết luận

Van bi là một phần không thể thiếu trong cơ sở hạ tầng hiện đại. Từ một vòi nước nhỏ trong bếp đến những đường ống vận hành nhà máy nghìn tỷ, sự hiện diện của van bi đảm bảo cho mọi dòng chảy được kiểm soát một cách an toàn và hiệu quả nhất. Việc hiểu đúng bản chất, thông số và cách vận hành sẽ giúp bạn tiết kiệm chi phí bảo trì và nâng cao tuổi thọ cho toàn bộ hệ thống.
