Gate Valve Steel là gì? Cấu tạo, ứng dụng & cách chọn chuẩn

Trong các hệ thống đường ống công nghiệp vận hành ở điều kiện khắc nghiệt, việc đối mặt với áp suất cực cao và nhiệt độ biến thiên liên tục là điều khó tránh khỏi. Khi các dòng van gang thông thường bắt đầu rò rỉ hoặc biến dạng, các kỹ sư vận hành hiểu rằng họ cần một giải pháp mạnh mẽ hơn. Đó chính là lúc gate valve (van cổng thép) khẳng định giá trị của mình. Được chế tạo để chịu đựng những môi trường "khó nhằn" nhất, loại van này không chỉ đảm bảo dòng chảy thông suốt mà còn là lá chắn an toàn cho toàn bộ hạ tầng kỹ thuật của doanh nghiệp.

Tuy nhiên, thực tế lắp đặt cho thấy không ít nhà thầu gặp sai lầm khi chọn sai mác thép hoặc nhầm lẫn giữa tiêu chuẩn ANSI và DIN, dẫn đến việc van nhanh chóng bị mài mòn hoặc không khớp nối được với hệ thống sẵn có. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về gate valve , giúp bạn đưa ra quyết định mua sắm chính xác, tối ưu chi phí và đảm bảo an toàn tuyệt đối cho hệ thống.

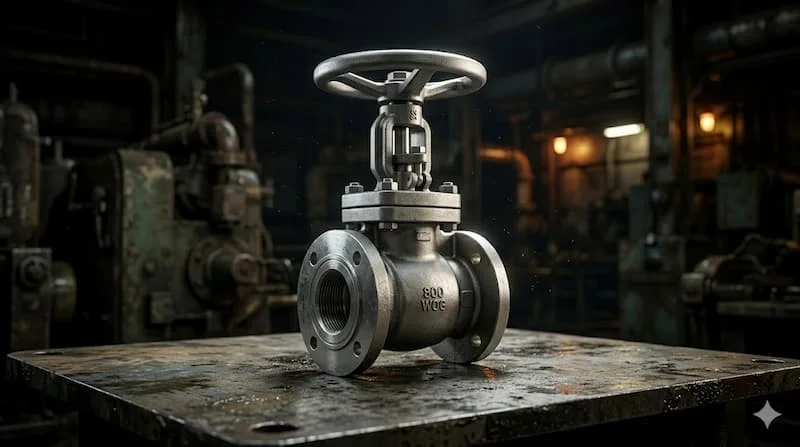

Gate Valve Steel là gì?

Về mặt kỹ thuật, gate valve là dòng van cổng được chế tạo từ vật liệu thép (như thép carbon, thép hợp kim hoặc thép rèn), sử dụng cơ chế nâng và hạ một đĩa van hình nêm để đóng hoặc mở dòng chảy. Khác với các dòng van điều tiết, van cổng thép được thiết kế để vận hành ở hai trạng thái cực đoan: đóng hoàn toàn hoặc mở hoàn toàn (on/off).

Thân van được đúc hoặc rèn từ thép giúp thiết bị sở hữu độ bền cơ học vượt trội, khả năng chịu va đập và áp suất lớn mà không bị nứt vỡ như vật liệu gang. Chính vì đặc tính này, gate valve trở thành tiêu chuẩn bắt buộc trong các ngành công nghiệp nặng, nơi mà một sự cố rò rỉ nhỏ cũng có thể dẫn đến thiệt hại kinh tế và môi trường khổng lồ.

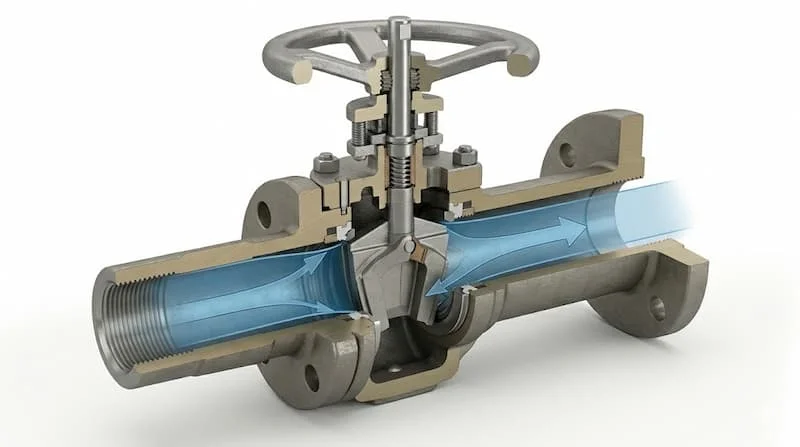

Nguyên lý hoạt động của van cổng thép

Nguyên lý hoạt động của gate valve khá đơn giản nhưng đòi hỏi sự chính xác tuyệt đối trong chế tạo cơ khí. Khi người vận hành xoay tay quay (vô lăng), chuyển động quay này sẽ được chuyển hóa thành chuyển động tịnh tiến của ty van (trục van).

• Trạng thái mở: Ty van kéo đĩa van lên trên, ra khỏi lòng ống. Lúc này, lòng van hoàn toàn thông thoáng, môi chất đi thẳng mà không gặp bất kỳ vật cản nào, giúp giảm thiểu tối đa sự sụt giảm áp suất (pressure drop).

• Trạng thái đóng: Ty van đẩy đĩa van xuống vị trí thấp nhất, ép chặt vào hai vòng đệm (seat) ở thân van để chặn đứng dòng chảy.

Lưu ý kỹ thuật: Điểm yếu duy nhất của cơ chế này là không được dùng để điều tiết dòng chảy. Nếu mở hé đĩa van, dòng chảy tốc độ cao dưới áp suất lớn sẽ gây ra hiện tượng xâm thực, xói mòn bề mặt đĩa, làm van mất khả năng đóng kín trong tương lai.

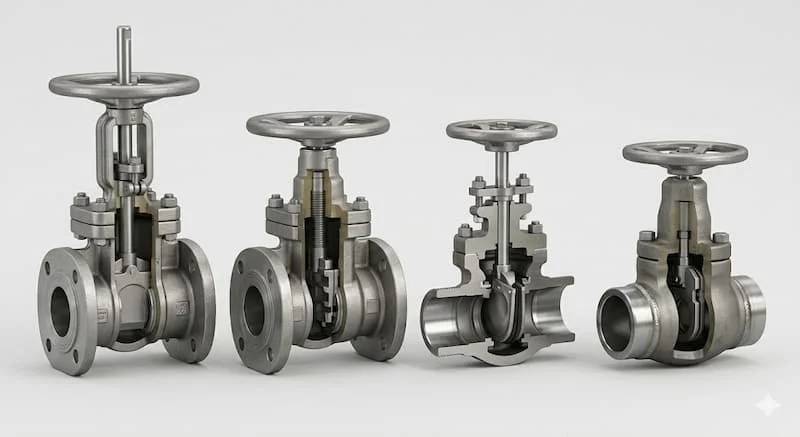

Phân loại gate valve steel phổ biến trên thị trường

Tùy vào quy mô hệ thống và không gian lắp đặt, gate valve được chia thành nhiều nhánh khác nhau:

1. Phân loại theo kiểu kết nối

• Kết nối mặt bích (Flanged): Sử dụng các tiêu chuẩn mặt bích như JIS, DIN, ANSI để liên kết với đường ống. Đây là kiểu phổ biến nhất vì dễ lắp đặt và bảo trì.

• Kết nối hàn (Welded): Bao gồm hàn đối đầu (Butt-weld) hoặc hàn lồng (Socket-weld), thường dùng cho hệ thống áp suất cực cao để đảm bảo không có bất kỳ điểm rò rỉ nào tại khớp nối.

2. Phân loại theo cấu tạo ty van

• Ty nổi (Rising Stem): Khi mở van, trục van sẽ trồi lên cao. Điều này giúp quan sát trạng thái đóng/mở dễ dàng nhưng cần không gian phía trên thông thoáng.

• Ty chìm (Non-rising Stem): Trục van không thay đổi chiều cao khi vận hành, cực kỳ tối ưu cho các hầm van hẹp hoặc hệ thống lắp ngầm.

3. Phân loại theo tiêu chuẩn áp suất

• Hệ chuẩn Mỹ (ANSI): Phân chia theo Class như Class 150, 300, 600, 900, 1500.

• Hệ chuẩn Châu Âu/Quốc tế (DIN/PN): Phân chia theo PN16, PN25, PN40, PN100.

Thông số kỹ thuật quan trọng của gate valve steel

Để chọn đúng loại gate valve , bạn cần soi xét kỹ các chỉ số trong bảng dữ liệu kỹ thuật (datasheet):

• Kích thước (Size): Dao động từ DN15 cho các đường ống nhỏ đến DN600 hoặc lớn hơn cho các trục chính.

• Áp suất danh định: Khả năng chịu tải cực lớn từ PN16 lên đến PN100 hoặc thậm chí là Class 1500 (tương đương khoảng 250 bar).

• Nhiệt độ làm việc: Thép carbon (WCB) chịu được lên đến 400°C, trong khi thép hợp kim có thể chịu mức nhiệt cao hơn cho hơi nóng quá nhiệt.

• Vật liệu cụ thể: * WCB (Cast Steel): Thép đúc phổ biến cho van cỡ lớn.

  • A105 (Forged Steel): Thép rèn cho van cỡ nhỏ chịu áp cao.

  • Alloy Steel: Thép hợp kim dùng cho môi trường hóa chất hoặc nhiệt độ cực đoan.

So sánh gate valve steel với các vật liệu khác

Lựa chọn vật liệu là bài toán cân bằng giữa kỹ thuật và kinh phí. Dưới đây là bảng so sánh nhanh:

Kết luận: Gate valve là lựa chọn tối ưu cho công nghiệp nặng như dầu khí, nhiệt điện nơi áp suất là ưu tiên hàng đầu. Van inox chỉ nên dùng khi môi chất có tính ăn mòn hóa học cao, còn van gang chỉ nên dùng cho nước sạch dân dụng áp thấp.

Tại sao nên dùng gate valve steel cho hệ thống công nghiệp?

Nếu bạn đang băn khoăn về việc nâng cấp từ van gang lên van thép, hãy nhìn vào những lợi ích thực tế:

1. Tuổi thọ bền bỉ: Thép không bị giòn theo thời gian như gang. Trong môi trường rung động mạnh hoặc có hiện tượng búa nước, van thép vẫn giữ được nguyên vẹn cấu trúc.

2. Khả năng chịu tải lớn: Trong các nhà máy lọc dầu hay nhiệt điện, áp suất thường xuyên vượt ngưỡng 20-30 bar, gate valve là dòng van duy nhất đảm bảo an toàn vận hành.

3. Dễ dàng bảo trì: Các bộ phận như tết chèn (packing) hay gioăng của van thép thường được thiết kế để dễ dàng thay thế, giúp kéo dài vòng đời sản phẩm lên đến hàng chục năm.

Ứng dụng thực tế của van cổng thép

Gate valve hiện diện ở "những nơi khó khăn nhất":

• Nhà máy nhiệt điện: Kiểm soát dòng hơi nước áp suất cao đi vào turbine.

• Hệ thống Steam (Hơi nóng): Chịu đựng sự giãn nở nhiệt mà không bị kẹt đĩa van.

• Công nghiệp Dầu khí: Dẫn dầu thô và khí đốt từ giàn khoan về nhà máy lọc hóa dầu.

• PCCC công nghiệp: Các trạm bơm công suất lớn yêu cầu van không được phép lỗi khi có sự cố.

Lưu ý khi lắp đặt & sử dụng

Khi lắp đặt gate valve , cần đảm bảo đường ống đã được làm sạch mạt hàn và rác thải công nghiệp. Việc siết bu lông mặt bích phải được thực hiện đối xứng để lực ép lên gioăng làm kín được đều, tránh tình trạng rò rỉ tại khớp nối.

Ngoài ra, không nên đóng hoặc mở van quá đột ngột đối với các đường ống cỡ lớn để tránh hiện tượng búa nước gây sốc áp suất. Định kỳ 3-6 tháng, hãy tra mỡ bò vào trục van và kiểm tra phần tết chèn ở cổ van để siết lại nếu thấy có dấu hiệu rỉ nước nhẹ.

FAQ - Những câu hỏi thường gặp về Gate Valve

Gate valve dùng để làm gì?

Trả lời: Dùng để đóng hoặc mở hoàn toàn dòng chảy trong các hệ thống đường ống áp lực cao và nhiệt độ lớn.

Có nên dùng van cổng thép để điều tiết lưu lượng không?

Trả lời: Tuyệt đối không. Việc này sẽ làm hỏng đĩa van và ghế van do sự mài mòn của dòng chảy tốc độ cao.

Van cổng thép chịu được áp suất tối đa bao nhiêu?

Trả lời: Tùy thuộc vào thiết kế, các dòng cao cấp (Class 1500) có thể chịu áp suất lên tới hơn 250 bar.

Điểm khác biệt lớn nhất giữa van thép và van inox là gì?

Trả lời: Van thép tập trung vào khả năng chịu lực và giá thành hợp lý, trong khi van inox tập trung vào khả năng chống ăn mòn hóa học.

Khi nào nên chọn van thép thay vì van gang?

Trả lời: Khi hệ thống của bạn có áp suất trên 16 bar, nhiệt độ trên 120°C hoặc có nguy cơ xảy ra va đập thủy lực mạnh.

Kết luận

Gate valve không chỉ là một phụ kiện đường ống, nó là trái tim của hệ thống kiểm soát lưu chất trong công nghiệp nặng. Việc thấu hiểu cấu tạo, nguyên lý và các thông số kỹ thuật sẽ giúp bạn chọn được loại van cổng thép bền bỉ, an toàn và hiệu quả nhất cho công trình của mình. Đừng để một sai lầm nhỏ trong khâu chọn vật liệu gây ra những tổn thất lớn về sau gate valve steel.
