Van bi DN20 là gì?

Van bi DN20 là gì? Bạn vừa hoàn thiện hệ thống cấp nước cho gia đình hoặc công trình, nhưng chỉ sau vài ngày, các mối nối bắt đầu rò rỉ hoặc áp lực nước yếu đi trông thấy. Một trong những nguyên nhân phổ biến nhất chính là chọn sai kích thước van hoặc nhầm lẫn giữa các tiêu chuẩn đo lường.

Câu hỏi "Van bi DN20 là gì? Có phải dùng cho ống phi 20 không?" luôn là rào cản khiến nhiều người mua nhầm thiết bị, dẫn đến việc không khớp ren hoặc phải sử dụng thêm nhiều đầu chuyển đổi gây mất thẩm mỹ và giảm độ bền. Thực tế, van bi DN20 là dòng van "quốc dân" trong các hệ thống dân dụng, nhưng để chọn đúng loại phù hợp với áp suất và môi trường nước (nóng/lạnh/hóa chất) lại đòi hỏi sự hiểu biết nhất định.

Hiểu đúng về thông số và đặc tính kỹ thuật của van không chỉ giúp bạn tối ưu chi phí đầu tư mà còn đảm bảo hệ thống vận hành bền bỉ suốt hàng chục năm. Hãy cùng đi sâu vào phân tích chi tiết ngay dưới đây để trở thành người tiêu dùng thông thái.

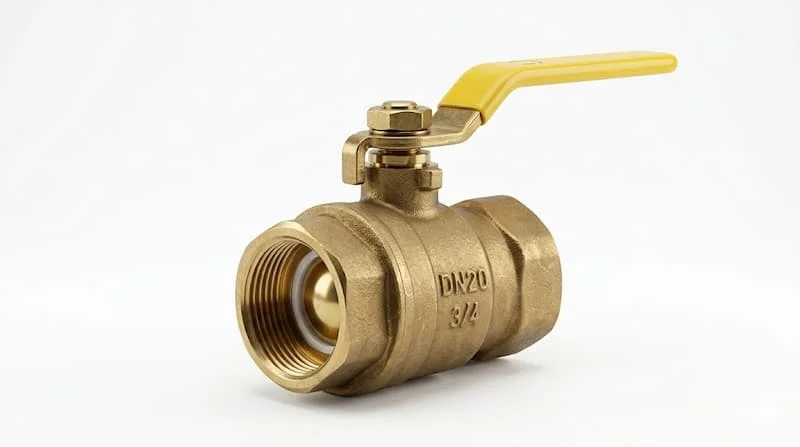

Van bi DN20 là gì? Định nghĩa và thông số quy đổi

Van bi DN20 (Ball Valve DN20) là loại thiết bị cơ khí dùng để kiểm soát dòng chảy thông qua một bộ phận hình cầu (bi van) có lỗ xuyên tâm. "DN" là viết tắt của Diameter Nominal (Kích thước danh nghĩa), một tiêu chuẩn định danh kích thước ống và phụ kiện của châu Âu.

Để tránh nhầm lẫn khi mua hàng, bạn cần nắm rõ bảng quy đổi chuẩn:

• Kích thước danh nghĩa: DN20.

• Kích thước hệ Inch: 3/4" (Ba phần tư inch).

• Đường kính ngoài tương ứng (Phi): ≈ 27mm (tùy theo tiêu chuẩn ống nhựa hay ống kim loại mà con số này có thể dao động nhẹ quanh mức 26.7mm).

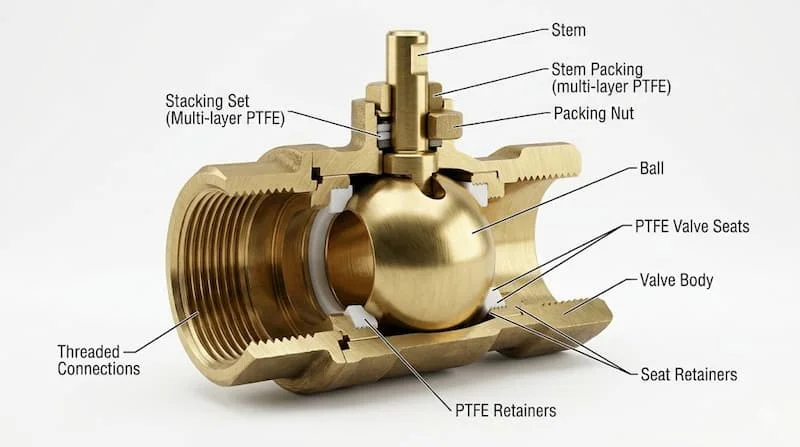

Cấu tạo cơ bản của một chiếc van bi DN20 tiêu chuẩn bao gồm:

1. Thân van: Thường đúc từ đồng, inox hoặc nhựa, là bộ phận chịu lực chính.

2. Bi van: Một quả cầu rỗng được đánh bóng bề mặt, có vai trò ngăn chặn hoặc cho phép dòng chảy đi qua.

3. Bộ phận làm kín (Seat/Gasket): Thường làm bằng PTFE (Teflon) giúp van kín khít tuyệt đối, không rò rỉ.

4. Tay gạt: Bộ phận truyền lực từ tay người dùng đến trục van để xoay bi.

Nguyên lý hoạt động và đặc điểm vận hành

Van bi DN 20 hoạt động dựa trên cơ chế xoay 90 độ (Quarter-turn). Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van trùng với hướng dòng chảy, cho phép nước đi qua hoàn toàn. Khi xoay tay gạt vuông góc 90 độ, lỗ xuyên tâm sẽ bị chặn lại bởi thân bi, cắt đứt dòng chảy.

Ưu điểm vận hành của dòng van này:

• Đóng mở cực nhanh: Chỉ cần một thao tác gạt nhẹ, không tốn thời gian như van cổng.

• Độ kín tuyệt đối: Nhờ lớp gioăng Teflon bọc quanh bi van, thiết bị này có khả năng chống rò rỉ cực tốt ngay cả ở áp suất cao.

• Lực cản dòng chảy thấp: Khi mở hoàn toàn, lòng van gần như tương đương với đường kính ống, giúp lưu lượng nước đạt mức tối đa.

Insight chuyên gia: Van bi DN20 được thiết kế tối ưu cho chức năng đóng/mở hoàn toàn. Bạn không nên dùng loại van này để điều tiết lưu lượng (mở hờ 45 độ) vì áp lực dòng chảy sẽ mài mòn gioăng làm kín, nhanh chóng gây ra tình trạng rò rỉ sau một thời gian ngắn.

Phân tích chuyên sâu từ góc nhìn kỹ thuật

Các loại van bi DN20 phổ biến trên thị trường

Tùy vào môi trường lưu chất và điều kiện tài chính, bạn có thể lựa chọn một trong các dòng van sau:

1. Phân loại theo vật liệu:

• Van bi đồng DN20: Là loại phổ biến nhất trong cấp thoát nước dân dụng. Đồng có khả năng kháng khuẩn tự nhiên và chịu nhiệt tốt (thường dùng cho nước nóng).

• Van bi Inox (304/316): Chuyên dụng cho môi trường có tính ăn mòn cao, thực phẩm hoặc hóa chất. Độ bền cực cao nhưng giá thành đắt hơn đồng.

• Van bi nhựa (PVC/uPVC): Trọng lượng nhẹ, chống ăn mòn hóa học tuyệt vời, thường dùng trong tưới tiêu hoặc xử lý nước thải.

2. Phân loại theo thiết kế điều khiển:

• Tay gạt: Dạng đòn bẩy dài, dễ thao tác nhưng cần không gian rộng để gạt.

• Tay bướm (Tay xoay nhỏ): Gọn gàng hơn, phù hợp lắp đặt trong hộp kỹ thuật hoặc không gian hẹp.

3. Phân loại theo kiểu kết nối:

• Nối ren: Phổ biến nhất ở kích thước DN20, dễ dàng tháo lắp bằng mỏ lết.

• Mặt bích: Rất hiếm ở size DN20, thường chỉ dùng trong các hệ thống áp lực cực lớn hoặc yêu cầu tiêu chuẩn kỹ thuật khắt khe của dự án.

Thông số kỹ thuật quan trọng không thể bỏ qua

Khi xem xét một catalogue hoặc mua hàng, bạn cần chú ý 3 thông số "sống còn" sau:

• Áp lực làm việc (Pressure Rating): Ký hiệu là PN. Với hệ thống dân dụng thường là PN10 hoặc PN16 (tương đương 10-16 Bar). Trong công nghiệp, có thể lên tới PN25 hoặc PN40. Chọn PN quá thấp so với áp suất bơm sẽ gây nổ van.

• Nhiệt độ làm việc: Van nhựa thường chỉ chịu đến 45-60°C, trong khi van đồng hoặc inox có thể chịu lên tới 120-180°C.

• Tiêu chuẩn ren: Đây là điểm gây nhức nhối nhất. Có hai loại ren chính là BSP (phổ biến tại VN) và NPT (tiêu chuẩn Mỹ). Nếu lắp ren NPT vào hệ ống ren BSP, bạn sẽ thấy hiện tượng "nửa vời" – vặn vào được vài vòng là kẹt, dẫn đến rò rỉ nước dù có quấn nhiều băng tan.

So sánh Van bi DN20 và Van cửa DN20

Nhiều khách hàng thường nhầm lẫn giữa hai loại này vì chúng có kích thước tương đương.

Kết luận: Nếu bạn cần sự tiện lợi và kín khít tuyệt đối, hãy chọn van bi. Nếu bạn cần một thiết bị chịu được môi trường khắc nghiệt và ít khi phải đóng mở, van cửa là lựa chọn hợp lý.

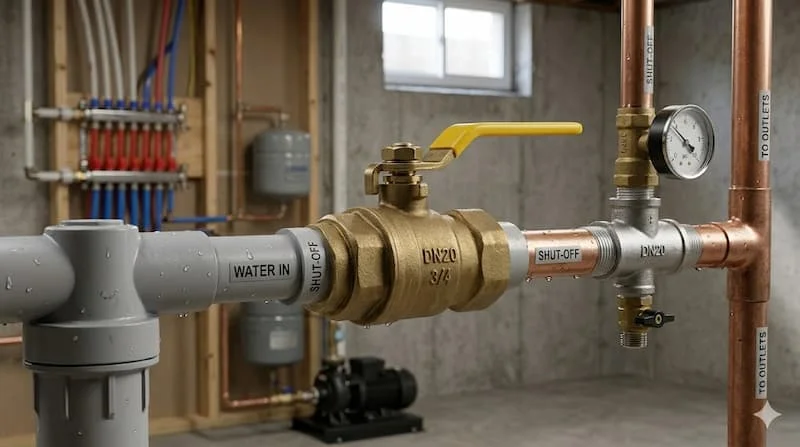

Ứng dụng thực tế và những sai lầm đắt giá

Khi nào bạn nên sử dụng van bi DN 20?

Với kích thước tương đương ống phi 27, van bi DN 20 là "mắt xích" không thể thiếu trong các hệ thống:

• Hệ thống nước sinh hoạt: Lắp đặt tại các vị trí đầu nguồn sau đồng hồ nước hoặc các nhánh cấp nước vào nhà vệ sinh, nhà bếp.

• Hệ thống máy bơm: Dùng làm van khóa đầu hút hoặc đầu đẩy của các dòng máy bơm dân dụng loại nhỏ.

• Hệ thống tưới tiêu: Sử dụng van nhựa DN20 để chia nhánh nhỏ cho các vườn cây cảnh, sân thượng.

• Đường ống khí nén: Van bi inox hoặc đồng DN20 được dùng nhiều trong các xưởng cơ khí nhỏ để đóng mở khí nén cho dụng cụ cầm tay.

Những sai lầm "kinh điển" gây lãng phí tiền bạc

1. Nhầm lẫn DN20 với Phi 20: Đây là lỗi phổ biến nhất. Nhắc lại: DN20 dùng cho ống phi 27mm. Nếu bạn mua van về lắp cho ống phi 21 (DN15) hoặc phi 20 (nhựa chịu nhiệt), chắc chắn sẽ không lắp vừa.

2. Dùng van bi để điều tiết dòng chảy: Như đã phân tích, việc mở hé van sẽ làm rách gioăng PTFE do áp lực nước tập trung vào một điểm.

3. Chọn sai vật liệu: Dùng van nhựa cho hệ thống nước nóng năng lượng mặt trời sẽ khiến van bị biến dạng, rò rỉ chỉ sau vài tuần sử dụng.

4. Quên hoặc quấn băng tan (băng keo non) sai cách: Với kết nối ren, băng tan là bắt buộc. Nếu quấn quá mỏng hoặc ngược chiều ren, van sẽ bị thấm nước tại mối nối.

Hướng dẫn chọn mua van bi DN 20 đúng chuẩn chuyên gia

Để đảm bảo mua được sản phẩm chất lượng, hãy bám sát checklist sau:

1. Xác định môi trường lưu chất: Nước lạnh (nhựa/đồng), nước nóng (đồng/inox), hóa chất (inox 316/nhựa chịu hóa chất).

2. Kiểm tra độ dày thân van: Một chiếc van chất lượng thường có thân dày, cầm chắc tay. Van đồng giá rẻ thường pha nhiều tạp chất, thân mỏng, dễ bị nứt khi vặn mạnh tay.

3. Thử nghiệm đóng mở: Gạt tay thử, cảm giác phải chắc chắn nhưng không quá nặng nề. Nếu tay gạt bị rơ (lỏng lẻo) ngay từ đầu, đó là hàng kém chất lượng.

4. Kiểm tra ký hiệu trên thân: Các hãng uy tín luôn đúc nổi thông số như "DN20", "PN16", và thương hiệu (ví dụ: Miha, MBV, Sanwa, Kitz, KSB) ngay trên thân van.

5. Mua tại đại lý ủy quyền: Để tránh mua phải hàng giả làm từ gang mạ đồng (rất nhanh gỉ sét), hãy yêu cầu CO/CQ nếu mua số lượng lớn cho công trình.

FAQ - Câu hỏi thường gặp về Van bi DN 20 (Chuẩn SEO)

1. DN20 có phải phi 20 không?

Không. DN20 là kích thước danh nghĩa, tương ứng với đường kính ngoài của ống là khoảng 27mm (Phi 27). Ống phi 20 thực tế thường tương đương với DN15.

2. Van bi DN 20 đồng có dùng được cho nước nóng không?

Có. Van bi đồng (như dòng Miha hoặc Sanwa) chịu được nhiệt độ lên tới 90-120°C, rất thích hợp cho hệ thống nước nóng gia đình.

3. Tại sao van bi DN 20 của tôi bị rò nước ở cổ tay gạt?

Đây thường là do gioăng trục van bị mòn hoặc ốc ép gioăng bị lỏng. Bạn có thể thử siết lại con ốc ngay dưới tay gạt, nếu vẫn rò thì cần thay van mới.

4. Nên chọn van bi DN20 nối ren hay mặt bích?

Với kích thước nhỏ như DN20, bạn nên chọn nối ren để tiết kiệm chi phí và dễ dàng lắp đặt trong không gian dân dụng.

Kết luận và liên hệ

Van bi DN 20 là một thiết bị nhỏ nhưng đóng vai trò then chốt trong sự an toàn của toàn bộ hệ thống đường ống. Việc hiểu đúng thông số DN20 tương đương phi 27, lựa chọn đúng vật liệu đồng hay inox, và lắp đặt đúng kỹ thuật sẽ giúp bạn tránh được những phiền toái về rò rỉ nước hay hư hỏng thiết bị sau này.
