Van điều áp hơi nóng là gì? Định nghĩa và vai trò kỹ thuật

Van điều áp hơi nóng là gì? Bạn đang vận hành một hệ thống hơi nóng công nghiệp và thường xuyên đối mặt với tình trạng áp suất trồi sụt thất thường, không ổn định? Áp suất quá cao vượt mức cho phép không chỉ làm giảm hiệu suất vận hành mà còn là nguyên nhân hàng đầu gây hư hỏng các thiết bị đắt tiền phía sau như nồi hơi, bộ trao đổi nhiệt, van điều khiển... thậm chí gây ra những sự cố mất an toàn lao động nghiêm trọng.

Thực tế đáng lo ngại là nhiều hệ thống hơi hiện nay vẫn chưa được trang bị đầy đủ các thiết bị kiểm soát áp lực, hoặc lắp đặt không đúng chủng loại van cần thiết. Việc bỏ qua khâu điều áp không chỉ dẫn đến lãng phí năng lượng mà còn tiềm ẩn rủi ro rất lớn.

Dẫn dắt: Van điều áp hơi chính là thiết bị quan trọng bậc nhất, được ví như "bộ não" kiểm soát áp lực, giúp bảo vệ toàn diện và tối ưu hóa hiệu suất vận hành cho toàn bộ hệ thống hơi nóng của bạn. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia về thiết bị không thể thiếu này.

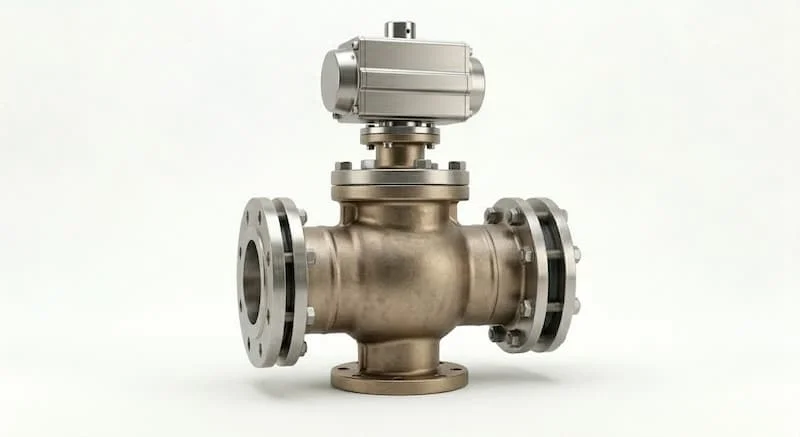

Van điều áp hơi nóng là gì? Định nghĩa và vai trò kỹ thuật

Để hiểu rõ tầm quan trọng của thiết bị, trước hết chúng ta cần định nghĩa chính xác. Van điều áp hơi (tiếng Anh là Steam Pressure Reducing Valve - PRV) là một thiết bị cơ khí tự động, được lắp đặt trên đường ống hơi để giảm áp suất hơi đầu vào (áp suất cao) xuống một mức áp suất đầu ra thấp hơn và duy trì mức áp suất đó ổn định, bất kể sự biến động của áp suất đầu vào hoặc lưu lượng hơi sử dụng.

Vai trò cốt lõi trong hệ thống hơi

Nhiều người thường nhầm lẫn van điều áp chỉ có chức năng giảm áp. Tuy nhiên, vai trò của nó còn rộng hơn thế:

1. Bảo vệ thiết bị phía sau: Đảm bảo các thiết bị sử dụng hơi (như nồi nấu, bộ sấy, máy giặt công nghiệp...) luôn hoạt động trong dải áp suất an toàn thiết kế, ngăn ngừa quá áp gây hỏng hóc.

2. Ổn định quy trình sản xuất: Duy trì áp suất hơi ổn định giúp quá trình trao đổi nhiệt diễn ra đồng đều, đảm bảo chất lượng sản phẩm đầu ra (ví dụ: trong ngành thực phẩm, dệt nhuộm).

3. Tối ưu hiệu suất và tiết kiệm năng lượng: Sử dụng hơi ở áp suất phù hợp (thường là áp suất thấp hơn áp suất lò hơi) giúp tối ưu hóa lượng hơi tiêu thụ và giảm chi phí vận hành.

Nhấn mạnh: Van điều áp hơi không chỉ đơn thuần là "giảm áp", mà chức năng quan trọng nhất là "giữ áp suất ổn định" ở mức cài đặt mong muốn.

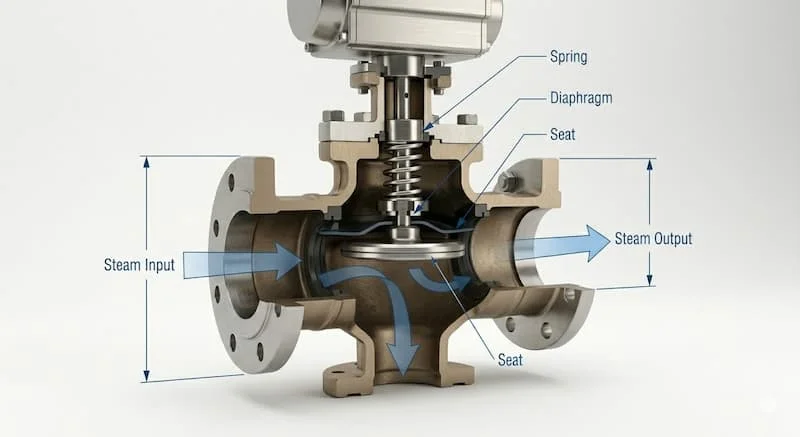

Nguyên lý hoạt động của van điều áp hơi : Cơ chế tự điều chỉnh thông minh

Mặc dù có cấu tạo phức tạp, nhưng nguyên lý hoạt động cốt lõi của van điều áp hơi lại dựa trên sự cân bằng áp lực cơ học rất logic.

Cơ chế cân bằng lực

Hầu hết các loại van điều áp hơi hoạt động dựa trên sự tương tác giữa 3 yếu tố chính: lò xo cài đặt, màng van (hoặc piston) và áp suất hơi đầu ra.

• Lò xo: Tạo ra lực ép xuống để mở van. Lực nén của lò xo có thể điều chỉnh được, tương ứng với mức áp suất đầu ra mong muốn.

• Màng van/Piston: Là bộ phận cảm biến áp suất đầu ra.

• Áp suất đầu ra: Hơi nóng sau khi qua van sẽ tạo ra một áp lực ngược lại, đẩy màng van lên để đóng van.

Quy trình điều chỉnh tự động

1. Khi áp suất đầu ra thấp hơn mức cài đặt: Lực lò xo lớn hơn áp lực hơi đầu ra, lò xo đẩy màng van và trục van xuống, làm mở van. Hơi nóng từ đầu vào (áp cao) chảy qua van nhiều hơn, làm tăng áp suất đầu ra.

2. Khi áp suất đầu ra đạt mức cài đặt: Áp lực hơi đầu ra đẩy màng van lên, cân bằng với lực lò xo. Van ở vị trí cân bằng, duy trì lưu lượng và áp suất ổn định.

3. Khi áp suất đầu ra tăng cao hơn mức cài đặt: Áp lực hơi đầu ra lớn hơn lực lò xo, đẩy màng van lên cao hơn, làm đóng bớt van. Lưu lượng hơi qua van giảm đi, áp suất đầu ra giảm xuống về mức cài đặt.

Insight chuyên gia: Đây là loại van "tự điều chỉnh" (self-acting) hoàn toàn dựa vào năng lượng của chính dòng hơi, không cần nguồn điện hay khí nén bên ngoài để hoạt động.

Phân tích chuyên sâu: Các loại van điều áp hơi nóng phổ biến

Trên thị trường hiện nay, van điều áp hơi được chia thành nhiều loại khác nhau để phù hợp với từng quy mô và yêu cầu cụ thể của hệ thống. Dưới đây là 3 chủng loại phổ biến nhất:

1. Van điều áp trực tiếp (Direct Acting Steam PRV)

Đây là loại van có cấu tạo đơn giản nhất, với lò xo tác động trực tiếp lên màng van hoặc piston để điều khiển đĩa van.

• Cấu tạo: Đơn giản, nhỏ gọn, ít bộ phận chuyển động.

• Ưu điểm: Giá thành rẻ, phản ứng nhanh với sự thay đổi áp suất đầu ra, dễ lắp đặt và bảo trì.

• Nhược điểm: Độ chính xác điều áp không cao, dải điều chỉnh áp suất hẹp, dễ bị ảnh hưởng bởi biến động áp suất đầu vào. Thường chỉ dùng cho hệ thống hơi nhỏ, lưu lượng thấp và yêu cầu độ chính xác không quá khắt khe.

2. Van điều áp pilot (Pilot Operated Steam PRV)

Loại van này sử dụng một van pilot nhỏ để điều khiển van chính. Van pilot cảm biến áp suất đầu ra và điều chỉnh áp lực hơi cấp vào màng van chính để đóng/mở van.

• Cấu tạo: Phức tạp hơn, bao gồm van chính và van pilot tích hợp.

• Ưu điểm: Độ chính xác điều áp rất cao, giữ áp ổn định gần như tuyệt đối, dải điều chỉnh áp suất rộng, không bị ảnh hưởng bởi áp suất đầu vào. Thích hợp cho các hệ thống hơi công nghiệp lớn, lưu lượng cao, yêu cầu kiểm soát áp suất chặt chẽ.

• Nhược điểm: Giá thành cao hơn, cấu tạo phức tạp, đòi hỏi kỹ thuật bảo trì cao hơn.

3. Van điều áp có điều khiển (Actuated Steam PRV)

Đây là dạng van điều áp hơi được tích hợp bộ điều khiển điện (electric actuator) hoặc khí nén (pneumatic actuator). Van cảm biến áp suất bằng cảm biến và gửi tín hiệu về bộ điều khiển để điều chỉnh vị trí van.

• Cấu tạo: Bao gồm van, bộ chấp hành và cảm biến/bộ điều khiển.

• Ưu điểm: Khả năng tự động hóa cao, có thể điều khiển từ xa, tích hợp vào hệ thống SCADA/DCS của nhà máy. Độ chính xác rất cao và linh hoạt.

• Nhược điểm: Chi phí đầu tư rất lớn, hệ thống phức tạp, đòi hỏi nguồn năng lượng ngoài (điện, khí nén). Thường dùng trong các nhà máy hiện đại, yêu cầu kiểm soát quy trình nghiêm ngặt.

Bảng so sánh các loại van điều áp hơi nóng

Insight chuyên gia: Không có loại van nào là tốt nhất tuyệt đối, chỉ có loại van "phù hợp nhất" với yêu cầu kỹ thuật và ngân sách của bạn. Hãy cân nhắc kỹ dải áp suất, lưu lượng và độ chính xác cần thiết trước khi quyết định.

Các thông số kỹ thuật quan trọng khi chọn van điều áp hơi

Việc chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến van hoạt động không hiệu quả, nhanh hỏng hoặc gây mất an toàn. Bạn cần đặc biệt lưu ý các thông số sau:

1. Áp suất đầu vào và đầu ra

Đây là hai thông số cơ bản nhất. Bạn cần xác định rõ áp suất tối đa của lò hơi (đầu vào) và áp suất thấp nhất cần thiết cho thiết bị sử dụng (đầu ra). Dải điều chỉnh áp suất đầu ra của van phải bao phủ được mức áp suất bạn cần cài đặt.

2. Nhiệt độ làm việc

Hơi nóng có nhiệt độ rất cao, thường từ 180°C đến hơn 300°C tùy áp suất. Van điều áp hơi phải được chế tạo từ các vật liệu chịu nhiệt phù hợp để không bị biến dạng hoặc rò rỉ.

• Nhiệt độ thấp (<180°C): Thân gang, gioăng chịu nhiệt thông thường.

• Nhiệt độ cao (>230°C): Thân thép đúc, inox, gioăng graphite/inox chịu nhiệt cao.

3. Kích thước (Diameter Nominal - DN)

Kích thước van (ví dụ: DN15, DN50, DN100...) phải phù hợp với kích thước đường ống hơi. Việc lắp van quá nhỏ sẽ gây sụt áp lớn, trong khi van quá lớn sẽ hoạt động không chính xác và lãng phí chi phí.

4. Vật liệu chế tạo

• Thân van: Thường dùng gang đúc, thép đúc, hoặc inox. Gang đúc rẻ nhưng chịu nhiệt/áp thấp. Thép đúc và inox chịu nhiệt/áp cao, độ bền tốt hơn.

• Đĩa và ghế van: Thường dùng inox để chống mài mòn và ăn mòn do dòng hơi tốc độ cao.

• Gioăng làm kín: Phải là loại chịu nhiệt chuyên dụng (như PTFE chịu nhiệt, graphite).

5. Tiêu chuẩn kết nối

Đảm bảo kết nối van (mặt bích, ren...) phù hợp với tiêu chuẩn đường ống hơi của bạn (như JIS, DIN, ANSI).

Insight chuyên gia: Với môi trường hơi nóng khắc nghiệt, vật liệu chịu nhiệt cao là yếu tố tiên quyết quyết định độ bền và độ an toàn của van. Tuyệt đối không sử dụng van điều áp nước thông thường cho hệ hơi nóng.

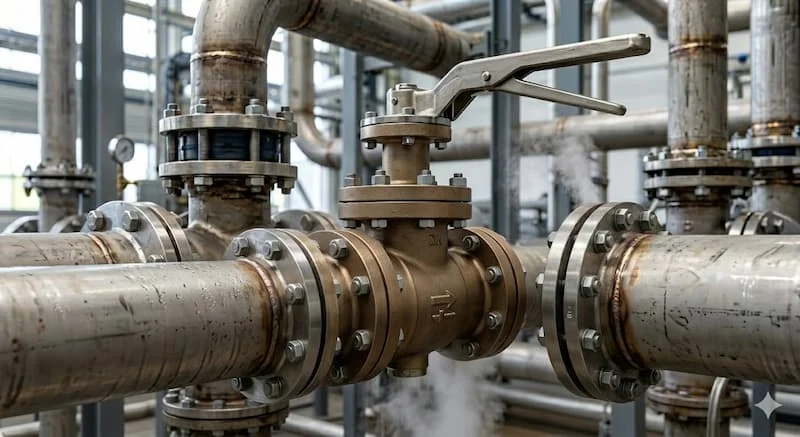

Ứng dụng thực tế: Van điều áp hơi nóng dùng ở đâu?

Nhờ khả năng ổn định áp suất tuyệt vời, van điều áp hơi được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp sử dụng hơi:

• Hệ thống lò hơi: Giảm áp suất từ lò hơi xuống mức phù hợp cho đường ống trục và các nhánh sử dụng.

• Nhà máy thực phẩm & đồ uống: Ổn định áp suất cho các nồi nấu, tiệt trùng, sấy khô, đảm bảo chất lượng sản phẩm.

• Ngành dệt may & nhuộm: Cấp hơi ổn định cho máy sấy, máy nhuộm, đảm bảo màu sắc và chất lượng vải.

• Nhà máy hóa chất: Kiểm soát áp suất hơi cho các phản ứng hóa học, chưng cất.

• Hệ thống HVAC: Giảm áp hơi nóng cho các bộ trao đổi nhiệt trong hệ thống sưởi, cấp nước nóng trung tâm.

Sai lầm thường gặp và hậu quả nghiêm trọng khi sử dụng van điều áp hơi

Rất nhiều doanh nghiệp đang phải chịu những tổn thất không đáng có do những sai lầm trong việc chọn và sử dụng van điều áp hơi:

1. Chọn sai dải áp suất: Lắp van có dải áp suất đầu ra quá cao hoặc quá thấp, khiến van không thể điều chỉnh đến mức áp suất cài đặt mong muốn. Hậu quả là thiết bị phía sau hoạt động không đúng hiệu suất hoặc bị quá áp.

2. Không tính đến nhiệt độ: Sử dụng van có vật liệu chịu nhiệt kém cho hơi nhiệt độ cao. Hậu quả là gioăng bị chảy, màng van bị rách, van bị rò rỉ hơi nghiêm trọng.

3. Lắp sai hướng dòng chảy: Lắp van ngược chiều mũi tên chỉ hướng dòng hơi. Hậu quả là van không hoạt động hoặc bị kẹt đĩa, gây tắc nghẽn hệ thống.

4. Bỏ qua công tác bảo trì: Không vệ sinh lưới lọc, không kiểm tra màng van và lò xo định kỳ. Hậu quả là van bị kẹt do cặn bẩn, hoạt động không chính xác, rò rỉ, giảm tuổi thọ.

Hậu quả: Rò rỉ hơi gây lãng phí năng lượng, hư hỏng các thiết bị đắt tiền phía sau, giảm chất lượng sản phẩm, thậm chí gây ra những sự cố nổ hơi cực kỳ nguy hiểm.

Checklist: Cách chọn van điều áp hơi chuẩn xác

Để đảm bảo chọn đúng van và vận hành hiệu quả, hãy tuân thủ checklist dưới đây:

• [ ] Xác định áp suất đầu vào và đầu ra mong muốn.

• [ ] Xác định nhiệt độ làm việc tối đa của hơi nóng.

• [ ] Xác định lưu lượng hơi cần thiết (kg/h).

• [ ] Chọn loại van phù hợp: Trực tiếp (cho dải nhỏ), Pilot (cho dải lớn, chính xác), Điều khiển (cho tự động hóa).

• [ ] Chọn vật liệu chịu nhiệt phù hợp: Thân thép/inox cho nhiệt độ cao.

• [ ] Xác định kích thước DN và tiêu chuẩn kết nối khớp với đường ống.

Lưu ý quan trọng khi lắp đặt & sử dụng

1. Lắp đúng chiều: Luôn lắp van sao cho mũi tên trên thân van chỉ cùng chiều với chiều dòng hơi chảy.

2. Trang bị bộ lọc (Steam Strainer) trước van: Rất quan trọng để loại bỏ cặn bẩn trong hơi nóng, ngăn ngừa kẹt đĩa van.

3. Lắp bẫy hơi (Steam Trap) trước van: Loại bỏ nước ngưng đọng trong đường ống, ngăn ngừa hiện tượng búa nước làm hỏng màng van.

4. Kiểm tra và cài đặt áp suất: Sử dụng đồng hồ áp suất trước và sau van để theo dõi và cài đặt chính xác áp suất đầu ra.

5. Bảo trì thường xuyên: Định kỳ kiểm tra màng van, lò xo, đĩa van và vệ sinh bộ lọc hơi để đảm bảo hoạt động chính xác và kéo dài tuổi thọ.

FAQ - Giải đáp thắc mắc về van điều áp hơi nóng

1. Van điều áp hơi nóng khác gì van giảm áp nước?

Van hơi nóng chịu nhiệt độ và áp suất cao hơn nhiều so với van nước. Vật liệu chế tạo (thân, gioăng) của van hơi phải chịu được môi trường hơi nóng khắc nghiệt. Tuyệt đối không dùng van giảm áp nước cho hệ hơi.

2. Có cần thiết phải lắp van điều áp trong hệ hơi không?

Hầu như là BẮT BUỘC. Lò hơi thường sản xuất hơi ở áp suất cao để tối ưu công suất. Tuy nhiên, các thiết bị sử dụng hơi lại yêu cầu áp suất thấp hơn và ổn định. Nếu không có van điều áp, thiết bị sẽ bị quá áp, gây hư hỏng và mất an toàn.

3. Nhiệt độ tối đa van điều áp chịu được là bao nhiêu?

Tùy thuộc vào vật liệu thân và gioăng làm kín. Các loại van thân thép đúc hoặc inox có thể chịu được nhiệt độ lên đến 300°C - 350°C+. Hãy kiểm tra kỹ thông số của nhà sản xuất.

4. Van điều áp hơi có cần bảo trì định kỳ không?

Hệ hơi nóng thường chứa nhiều cặn bẩn và có thể bị nước ngưng tích tụ. Do đó, việc bảo trì định kỳ (vệ sinh lưới lọc, kiểm tra gioăng màng...) là CỰC KỲ QUAN TRỌNG để đảm bảo van hoạt động chính xác và bền bỉ.

5. Giá van điều áp hơi nóng là bao nhiêu?

Giá van phụ thuộc rất lớn vào kích thước (DN), vật liệu (gang/thép/inox), chủng loại (trực tiếp/pilot) và thương hiệu. Vui lòng liên hệ các nhà cung cấp uy tín để nhận báo giá chính xác cho nhu cầu của bạn.

Kết luận

Van điều áp hơi nóng là thiết bị không thể thay thế trong mọi hệ thống hơi nóng công nghiệp chuyên nghiệp. Việc lựa chọn và lắp đặt đúng loại van không chỉ giúp ổn định áp suất, tối ưu hóa quy trình sản xuất mà còn là giải pháp bảo vệ tối ưu cho các thiết bị đắt tiền, đảm bảo an toàn vận hành và tiết kiệm chi phí năng lượng lâu dài. Đừng để một mắt xích nhỏ làm ảnh hưởng đến toàn bộ hiệu suất hệ thống của bạn.
