Van bướm DN300 là gì? Khái niệm và chức năng

Van bướm DN300 là gì? Bạn đang vận hành một hệ thống đường ống công nghiệp với kích thước lên tới DN300 (~300mm) và cần lắp đặt một loại van điều tiết hoặc đóng mở lưu chất? Đây là một thử thách thực sự cho bất kỳ kỹ sư hay nhà thầu nào.

Với kích thước đường ống lớn như DN300, việc chọn sai loại van có thể dẫn đến những hậu quả nghiêm trọng: van quá nặng gây áp lực lên hệ thống đỡ, khó lắp đặt, bảo trì và đặc biệt là giá thành rất cao. Không phải loại van nào cũng phù hợp với đường ống lớn như DN300, và việc sử dụng van cổng hay van bi ở kích thước này thường không phải là giải pháp kinh tế nhất.

Dẫn dắt: Van bướm DN 300 chính là lựa chọn tối ưu, giải quyết triệt để các vấn đề trên nhờ thiết kế gọn, nhẹ, hoạt động hiệu quả và mức giá cực kỳ cạnh tranh. Bài viết này sẽ phân tích chi tiết tại sao van bướm lại chiếm ưu thế ở kích thước DN300 này.

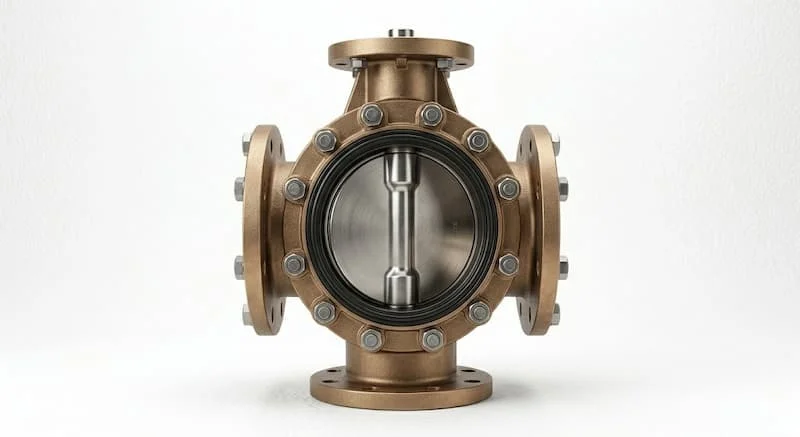

Van bướm DN300 là gì? Khái niệm và chức năng

Để hiểu rõ tại sao nó lại tối ưu, chúng ta cần đi từ những kiến thức nền tảng nhất. Trong kỹ thuật đường ống, van bướm DN 300 (tiếng Anh là Stainless Steel Butterfly Valve) là một loại van bướm có đường kính danh nghĩa (Nominal Diameter) là DN300, tương đương với kích thước đường ống ngoài khoảng ~300mm (12 inch).

Chức năng và cơ chế vận hành

Chức năng chính của nó là để đóng/mở hoàn toàn hoặc điều tiết (khống chế) lưu lượng dòng lưu chất đi qua đường ống.

Đặc điểm nổi bật nhất của van bướm DN 300 là cơ chế đóng mở bằng cách xoay đĩa van 90° quanh trục cố định. Khi đĩa van nằm song song với dòng chảy, van mở hoàn toàn; khi xoay 90°, đĩa van chặn toàn bộ dòng chảy, van đóng hoàn toàn.

Nhấn mạnh: Với kích thước DN300, đây là một van bướm kích thước lớn, chuyên dùng cho các hệ thống đường ống công nghiệp trục chính, yêu cầu lưu lượng lớn và độ bền cao.

Nguyên lý hoạt động của van bướm DN300

Nguyên lý hoạt động của van bướm DN 300 rất đơn giản nhưng cực kỳ hiệu quả, dựa trên cơ chế nén cơ học để làm kín.

Cơ chế xoay đĩa van 90°

Cơ chế hoạt động của van bướm dựa trên việc xoay một đĩa van hình tròn quanh một trục cố định nằm ở tâm ống. Bạn có thể hình dung nó giống như một cánh cửa xoay.

• Góc mở 0°: Đĩa van nằm vuông góc với hướng dòng chảy, tiếp xúc kín với gioăng cao su, van hoàn toàn đóng.

• Góc mở 90°: Đĩa van được xoay 90° song song với hướng dòng chảy, van hoàn toàn mở, cho phép lưu chất đi qua tối đa.

Lợi ích khi tháo rời bảo trì

Cơ chế xoay 90° mang lại ưu điểm tuyệt vời là đóng mở cực nhanh, chỉ với một thao tác quay tay hay gạt. Đồng thời, thiết kế này rất nhỏ gọn, giúp tiết kiệm không gian lắp đặt đáng kể so với các loại van có cấu trúc đồ sộ hơn.

Insight chuyên gia: Đây là lý do chính tại sao van bướm DN 300 lại là lựa chọn ưu tiên cho các đường ống kích thước lớn. Nếu dùng van cổng ở cỡ DN300, nó sẽ có trọng lượng và kích thước lớn hơn gấp nhiều lần, gây khó khăn và tốn kém chi phí lắp đặt, bảo trì.

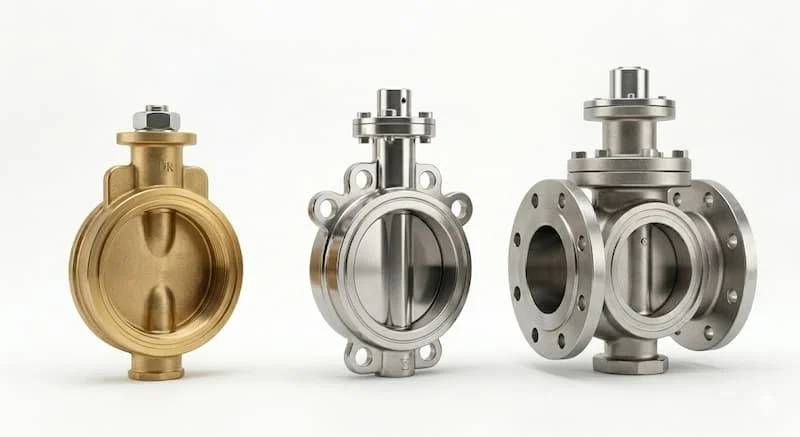

Phân tích chuyên sâu: Các loại van bướm DN300 phổ biến trên thị trường

Việc lựa chọn đúng loại van là rất quan trọng để đảm bảo tính tương thích và hiệu quả. Chúng ta có thể phân loại van bướm DN 300 dựa trên kiểu kết nối và bộ điều khiển.

1. Phân loại theo kiểu kết nối

• Van bướm wafer DN300: Đây là loại phổ biến nhất cho kích thước DN300, còn gọi là van bướm kẹp. Nó được kẹp chặt giữa hai mặt bích của đường ống bằng các bu lông dài. Ưu điểm là thiết kế cực kỳ gọn, nhẹ, dễ lắp đặt và giá thành rẻ nhất.

• Van bướm lug DN300: Loại này có các tai bắt bu lông trực tiếp trên thân van, giúp dễ tháo lắp từng bên của đường ống mà không ảnh hưởng đến bên kia, rất hữu ích cho công tác bảo trì. Nó có giá cao hơn wafer.

• Van bướm mặt bích DN300: Trên thân van có sẵn hai mặt bích để kết nối trực tiếp với mặt bích đường ống. Kiểu kết nối này chắc chắn, ổn định, phù hợp cho các hệ thống đường ống kích thước lớn và áp lực cao (PN16, PN25).

2. Phân loại theo bộ điều khiển

• Van bướm tay gạt / tay quay DN300: Với kích thước DN300, lực đóng mở là rất lớn, do đó thường dùng loại tay quay (có hộp số trợ lực) hơn là tay gạt để thao tác dễ dàng. Đây là loại cơ bản, giá rẻ.

• Van bướm điều khiển điện DN300: Sử dụng mô-tơ điện để đóng mở van tự động, tích hợp với hệ thống điều khiển PLC. Phù hợp cho các ứng dụng tự động hóa, điều khiển từ xa.

• Van bướm điều khiển khí nén DN300: Sử dụng áp lực khí nén để đóng mở van cực nhanh, độ an toàn cao. Thường dùng trong các môi trường dễ cháy nổ hoặc yêu cầu thao tác đóng mở nhanh.

Các thông số kỹ thuật quan trọng của van bướm DN300

Để chọn được van bướm DN 300 chuẩn xác, bạn cần bóc tách chi tiết từng thông số dưới góc nhìn kỹ thuật:

• Kích thước danh nghĩa: DN300 (~12 inch).

• Áp lực làm việc tối đa: Xác định theo PN (bar). Ví dụ: PN10, PN16 cho các ứng dụng phổ biến, hoặc PN25 cho các hệ thống công nghiệp áp lực cao.

• Vật liệu chế tạo:

  • Thân van: Thường dùng gang, inox (độ bền, chịu lực tốt).

  • Đĩa van: Thường dùng inox, gang mạ (chống ăn mòn, chịu lực, kín khít).

  • Gioăng làm kín: Thường dùng EPDM (chịu nhiệt, hóa chất thường, nước nóng), hoặc PTFE (chịu hóa chất mạnh, nhiệt độ cao).

• Tiêu chuẩn thiết kế & mặt bích: Đảm bảo khớp với mặt bích đường ống hiện có (tiêu chuẩn JIS10K, ANSI150 hay DIN PN16).

So sánh van bướm DN300 với các loại van khác

Kết luận: Dù chi phí ban đầu có thể cao hơn, nhưng rắc co inox là giải pháp mang lại sự linh hoạt nhất và tối ưu chi phí vận hành lâu dài cho các hệ thống đường ống cần bảo trì.

Ứng dụng thực tế: Tại sao DN300 lại ưu tiên dùng van bướm?

Với những ưu điểm vượt trội về sự linh hoạt, rắc co inox là lựa chọn số một cho các trường hợp sau:

1. Trọng lượng nhẹ hơn: Van bướm DN 300 chỉ nặng bằng 30–50% so với van cổng hoặc van bi cùng kích thước. Điều này giảm đáng kể tải trọng lên hệ thống đỡ ống và dễ dàng di chuyển, lắp đặt, bảo trì.

2. Giá thành thấp hơn: Do thiết kế nhỏ gọn, ít vật liệu, van bướm DN 300 có giá thành thấp hơn so với van cổng hay van bi từ 20-50%.

3. Dễ lắp đặt & bảo trì: Thiết kế đơn giản, ít chi tiết, van bướm DN 300 dễ dàng lắp đặt, tháo dỡ và bảo trì, tiết kiệm thời gian và chi phí nhân công.

Insight công nghiệp: Trọng lượng và giá thành là hai yếu tố cực kỳ quan trọng đối với các dự án có kích thước đường ống lớn như DN300. Van bướm DN 300 chính là giải pháp kinh tế và hiệu quả nhất, được sử dụng rộng rãi trong các ngành công nghiệp.

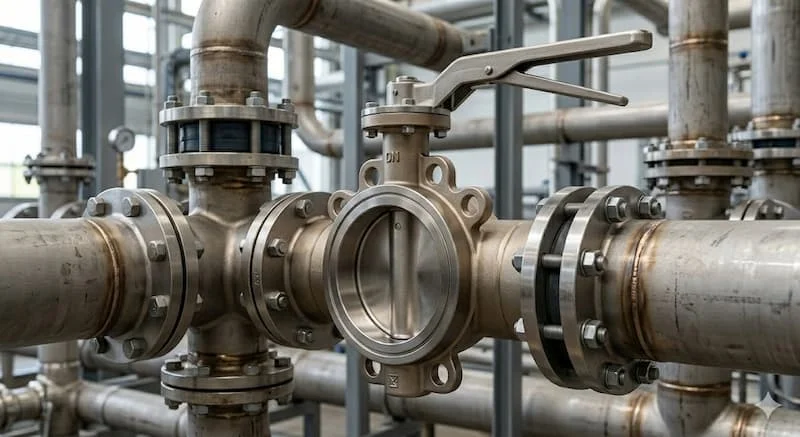

Ứng dụng thực tế: Van bướm DN300 dùng trong hệ thống nào?

Nhờ các ưu điểm về trọng lượng và giá thành, van bướm DN 300 được sử dụng phổ biến trong các hệ thống đường ống công nghiệpmodern:

• Cấp thoát nước: Van bướm DN 300 được dùng trong các đường ống trục cấp thoát nước chính của nhà máy, tòa nhà.

• PCCC: Van bướm DN 300 dùng để đóng mở nhanh dòng nước trong hệ thống chữa cháy công suất lớn.

• HVAC: Van bướm DN 300 được dùng để điều tiết lưu lượng nước nóng/lạnh trong hệ thống điều hòa không khí.

• Nhà máy công nghiệp: Dùng van bướm DN 300 trong các đường ống dẫn nước, hóa chất nhẹ, thực phẩm, hơi nóng...

Những sai lầm thường gặp và hậu quả

• Chọn sai kiểu kết nối: Dùng inox 201 cho nước biển sẽ dẫn đến rỉ sét và rò rỉ chỉ sau vài tháng.

• Không kiểm tra áp lực PN: Lắp van nhựa cho hệ thống bơm áp lực cao thường dẫn đến nứt vỡ thân van tại các điểm nối ren.

• Dùng sai vật liệu gioăng: Sử dụng gioăng EPDM (chịu hóa chất kém) cho hệ thống dầu hoặc hóa chất mạnh sẽ làm gioăng bị biến dạng, gây rò rỉ.

• Lắp sai chiều dòng chảy: Đối với van cầu và van một chiều, trên thân van luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến nước không thể lưu thông hoặc làm hỏng bộ phận ngăn chặn bên trong.

Checklist: Cách chọn van bướm DN 300 phù hợp

Trước khi liên hệ nhà cung cấp, hãy chắc chắn bạn đã tích vào các ô dưới đây:

• [ ] Xác định môi trường lưu chất: Nước sạch, nước thải hay nước có hóa chất? (Nước sạch: đồng/inox. Hóa chất/Nước mặn: nhựa cao cấp hoặc inox 316).

• [ ] Chọn kiểu kết nối: Bạn cần khóa nước hoàn toàn khi có sự có hay cần điều chỉnh nước chảy mạnh/yếu? (Nếu khóa: chọn van bi/van cổng. Nếu điều chỉnh: chọn van cầu).

• [ ] Chọn vật liệu thân và gioăng: Thân van: gang, inox. Đĩa van: inox, gang mạ. Gioăng làm kín: EPDM, PTFE.

• [ ] Xác định áp lực PN: Chỉ số này cho biết áp suất tối đa van có thể chịu đựng. Thông thường hệ thống dân dụng dùng PN10 hoặc PN16. Trong công nghiệp, có thể cần đến PN25 hoặc PN40.

• [ ] Chọn kiểu điều khiển: Tay gạt / tay quay. Điện. Khí nén.

Lưu ý khi lắp đặt & sử dụng:

1. Căn chỉnh đúng tâm ống: Đảm bảo đĩa van bướm nằm phẳng và chính giữa hai mặt bích.

2. Không siết lệch bulong: Siết quá chặt bằng dụng cụ quá lớn có thể làm hỏng ren hoặc biến dạng gioăng quá mức, làm mất khả năng làm kín.

3. Bảo trì định kỳ: Khoảng 6 tháng một lần, hãy thử đóng/mở van để đảm bảo trục van không bị vôi hóa hay kẹt cứng.

4. Test áp trước khi vận hành: Sau khi lắp xong, hãy vận hành hệ thống ở áp lực làm việc để kiểm tra rò rỉ và siết thêm nếu cần thiết.

FAQ - Giải đáp thắc mắc về van bướm DN300

1. DN300 tương đương bao nhiêu inch?

Đúng vậy. Đây là thuật ngữ kỹ thuật bao hàm tất cả các loại van có chức năng ngắt dòng chảy trong đường ống nước.

2. Van bướm DN300 nặng bao nhiêu?

Tùy loại, khoảng 20–60kg. Van bướm wafer có trọng lượng nhẹ nhất, van bướm mặt bích có trọng lượng nặng nhất.

3. Nên chọn wafer hay mặt bích?

Wafer cho hệ nhẹ, mặt bích cho hệ áp cao. Tùy thuộc vào áp lực làm việc và độ ổn định yêu cầu của hệ thống đường ống.

4. Van bướm DN 300 có dùng cho hóa chất không?

Hoàn toàn được, nhưng bạn phải chọn vật liệu inox, đĩa van mạ inox 316 và gioăng PTFE chịu hóa chất mạnh.

5. Giá van bướm DN 300 bao nhiêu?

Giá van bướm DN 300 dao động từ 1-10 triệu đồng. Vui lòng liên hệ với nhà cung cấp uy tín để có báo giá chi tiết và catalogue sản phẩm.

Kết luận

Van bướm DN 300 chính là giải pháp tối ưu cho đường ống kích thước lớn, giải quyết triệt để các vấn đề về trọng lượng và giá thành. Thiết kế nhỏ gọn, đóng mở nhanh, độ kín khít PN cao, van bướm DN 300 được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp modern. Đừng để hệ thống đường ống lớn của bạn hoạt động kém hiệu quả vì một lựa chọn sai lầm.

Hãy theo dõi honto.vn để nhận thêm thông tin về van bướm DN300!
