Ball Valve Dimensions: Hướng Dẫn Toàn Diện Về Kích Thước Van Bi Cho Kỹ Thuật Viên

Tác giả Hoàng Phi 30/03/2026 18 phút đọc

Ball valve dimensions là gì? Bạn đã bao giờ rơi vào tình huống dở khóc dở cười: Đặt mua một chiếc van bi (ball valve) dựa trên thông số đường ống, nhưng khi hàng về đến công trình thì không thể nào lắp vừa? Một sai lầm phổ biến là nhiều người chỉ quan tâm đến "phi" bao nhiêu (đường kính ngoài) mà quên mất sự khác biệt giữa các tiêu chuẩn DN, Inch hay độ dày mặt bích.

Việc nhầm lẫn giữa các thông số kích thước không chỉ làm chậm tiến độ thi công mà còn gây lãng phí ngân sách đáng kể khi phải đổi trả hàng hóa đặc thù. Hiểu đúng về ball valve dimension (kích thước van bi) chính là chìa khóa để đảm bảo hệ thống vận hành trơn tru, kín khít và tối ưu chi phí vận hành. Trong bài viết này, chúng tôi sẽ phân tích chuyên sâu các khía cạnh kỹ thuật của kích thước van bi mà một chuyên gia ngành nước/hơi cần phải nắm vững.

Ball valve dimensions là gì? Không chỉ đơn thuần là đường kính

Trong kỹ thuật cơ khí và hệ thống đường ống, ball valve dimension là tập hợp các thông số đo lường vật lý định nghĩa hình dáng và khả năng tương thích của van với hệ thống. Rất nhiều khách hàng thường mặc định kích thước van chỉ là kích thước lỗ rỗng bên trong, nhưng thực tế, một bộ thông số đầy đủ bao gồm nhiều thành phần phức tạp hơn.

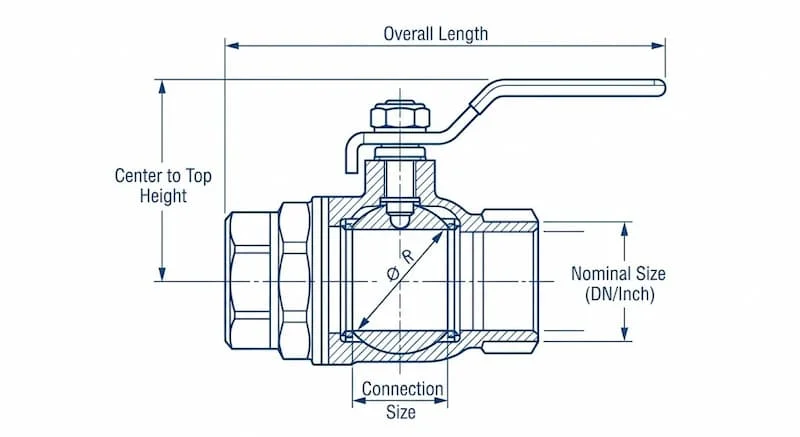

Các thành phần cốt lõi của kích thước van bi

Nominal Size (Kích thước danh nghĩa): Thường ký hiệu là DN (Milimet) hoặc Inch. Đây là thông số cơ bản nhất để chọn van theo ống.
Overall Length (Face-to-Face): Khoảng cách từ đầu kết nối này đến đầu kết nối kia. Thông số này cực kỳ quan trọng khi bạn thay thế van cũ trong một khoảng không gian cố định.
Height (Center to Top): Khoảng cách từ tâm ống đến điểm cao nhất của tay gạt hoặc bộ điều khiển.
End Connection Size: Kích thước chi tiết của ren (BSP/NPT) hoặc tiêu chuẩn mặt bích (độ dày, số lỗ bu lông).

Nhấn mạnh: Bạn cần hiểu rằng "phi bao nhiêu" (OD - đường kính ngoài ống) và DN (kích thước danh nghĩa van) là hai khái niệm khác nhau hoàn toàn. Ví dụ: Ống Phi 21mm sẽ tương ứng với van DN15 (1/2").

Nguyên lý vận hành liên quan mật thiết đến kích thước van

Tại sao kích thước lại quyết định hiệu suất của van bi? Bản chất của van bi là sử dụng một quả cầu đục lỗ xoay 90 độ để đóng/mở dòng chảy. Ball valve dimension ảnh hưởng trực tiếp đến ba yếu tố vận hành then chốt:

Lưu lượng (Flow Rate): Kích thước lỗ hổng của bi (bore size) quyết định lượng nước hoặc khí đi qua trong một đơn vị thời gian.
Áp lực (Pressure Drop): Nếu kích thước bi nhỏ hơn đường kính ống (Reduced Port), dòng chảy sẽ bị thắt nút cổ chai, gây sụt áp và tạo tiếng ồn.
Không gian lắp đặt: Một chiếc van có kích thước tay gạt quá dài có thể không thể mở hết hành trình nếu đặt trong hộp kỹ thuật chật hẹp.

Insight chuyên gia: Một thực tế kỹ thuật là các loại van có cùng chỉ số DN nhưng tuân theo các tiêu chuẩn khác nhau (như JIS của Nhật so với ANSI của Mỹ) sẽ có chiều dài Face-to-Face khác nhau. Do đó, không thể lắp lẫn lộn nếu không kiểm tra kỹ bảng tra kích thước.

Phân tích chuyên sâu các thông số kích thước quan trọng

Để chọn được ball valve dimension chuẩn xác, bạn cần bóc tách chi tiết từng thông số dưới góc nhìn kỹ thuật:

1. Nominal Size (DN / Inch)

Đây là ngôn ngữ chung giữa nhà sản xuất và người sử dụng. Các kích thước phổ biến bao gồm:

Hệ dân dụng: DN15 (1/2"), DN20 (3/4"), DN25 (1").
Hệ công nghiệp: DN50 (2"), DN100 (4"), lên đến DN500 hoặc lớn hơn.

2. Face-to-Face Length (Chiều dài tổng thể)

Đây là thông số "sống còn" khi bảo trì. Nếu van mới ngắn hơn van cũ, bạn sẽ phải nối thêm ống. Nếu dài hơn, bạn phải cắt bỏ bớt ống – một công việc cực kỳ phức tạp nếu đó là đường ống thép hàn hoặc ống inox dày.

3. Center to Top (Chiều cao tâm)

Thông số này quyết định việc lắp đặt bộ điều khiển điện (actuator) hoặc khí nén. Nếu chiều cao không đủ, bộ điều khiển có thể chạm vào các đường ống xung quanh hoặc vách tường.

4. End Connection Size (Kiểu kết nối)

Kết nối ren: Cần xác định là ren tiêu chuẩn NPT (Mỹ) hay BSP (Châu Âu/Việt Nam). Bước ren khác nhau sẽ không thể vặn vào nhau dù cùng kích thước.
Kết nối mặt bích: Phải khớp tiêu chuẩn JIS10K, ANSI150 hay DIN PN16 về đường kính vòng chia lỗ và số lượng lỗ bu lông.

Bảng tra ball valve dimensions phổ biến (Tiêu chuẩn tham khảo)

Dưới đây là bảng thông số kích thước cơ bản giúp bạn có cái nhìn tổng quan khi đối chiếu giữa các hệ đo lường:

DN (mm)	Inch	Chiều dài (L - mm)	Chiều cao (H - mm)	Kiểu kết nối phổ biến
15	1/2"	50 – 65	40 – 50	Ren trong / Ren ngoài
20	3/4"	60 – 75	45 – 55	Ren trong
25	1"	70 – 85	50 – 65	Ren trong
40	1-1/2"	90 – 110	65 – 80	Ren hoặc Mặt bích
50	2"	120 – 150	80 – 100	Mặt bích (JIS/ANSI)
80	3"	180 – 210	120 – 140	Mặt bích

Lưu ý: Thông số trên có thể thay đổi tùy thuộc vào vật liệu (đồng, inox, nhựa) và tiêu chuẩn sản xuất của từng hãng.

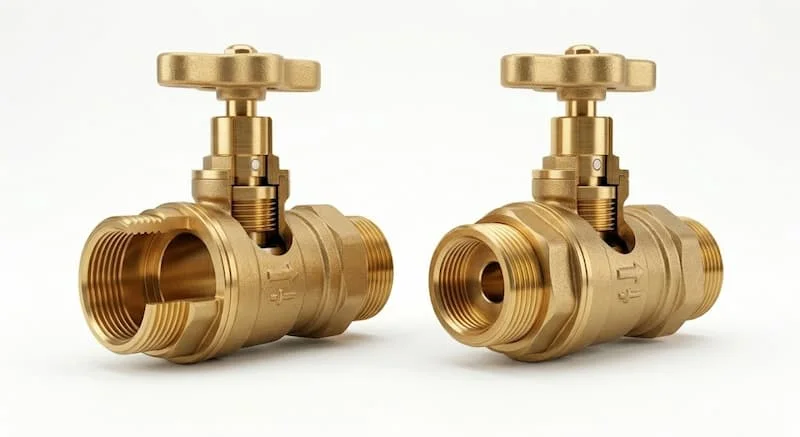

Phân loại ball valve theo cấu trúc kích thước bi (Port Size)

Một khía cạnh cực kỳ quan trọng trong ball valve dimension là sự khác biệt giữa kích thước lỗ bi và kích thước đường ống:

Full Port (Full Bore): Đường kính lỗ bi bằng đúng đường kính trong của ống. Loại này có kích thước thân van lớn hơn, nặng hơn và giá cao hơn nhưng cho lưu lượng tối đa và áp suất sụt giảm tối thiểu.
Reduced Port (Standard Bore): Đường kính lỗ bi nhỏ hơn một cấp so với đường kính ống (Ví dụ van DN50 nhưng lỗ bi chỉ bằng DN40). Loại này nhỏ gọn hơn, tiết kiệm chi phí và phù hợp cho các ứng dụng không yêu cầu lưu lượng quá khắt khe.

So sánh kích thước giữa van ren và van mặt bích

Thông thường, van bi kết nối ren có kích thước rất nhỏ gọn, phù hợp cho không gian hẹp. Ngược lại, van mặt bích có phần thân và bộ phận kết nối rất đồ sộ do phải chứa vành mặt bích dày, giúp chịu được áp lực và rung động mạnh trong môi trường công nghiệp.

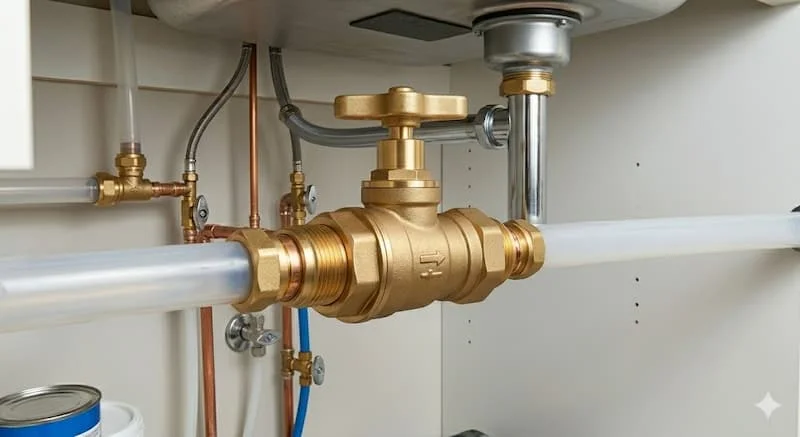

Ứng dụng thực tế: Khi nào cần đặc biệt quan tâm đến kích thước?

Việc kiểm tra ball valve dimension không phải lúc nào cũng cần thiết nếu bạn chỉ mua một chiếc vòi nước gia đình, nhưng trong các trường hợp sau, nó là bắt buộc:

Thay thế van cũ trong hệ thống đang vận hành: Bạn cần thông số Face-to-Face chính xác từng milimet để không phải can thiệp vào kết cấu đường ống hiện tại.
Thiết kế bản vẽ CAD/BIM: Kỹ sư cần thông số dài - rộng - cao để bố trí không gian, tránh va chạm giữa các thiết bị trên sơ đồ 3D.
Dự toán chi phí dự án: Van Full Port và Reduced Port có sự chênh lệch giá từ 20-40%. Chọn sai kích thước cấu tạo có thể làm đội ngân sách dự án lên hàng trăm triệu đồng.

Sai lầm kinh điển: Nhầm lẫn giữa DN và OD

Nhiều người đo đường kính ngoài của ống nhựa là 27mm rồi đi mua van DN27. Tuy nhiên, trên thị trường không có van DN27, ống 27mm thực tế tương ứng với van DN20 (3/4"). Sai lầm này dẫn đến việc mua nhầm hàng và phải đổi trả nhiều lần.

Checklist: Cách chọn ball valve dimension chính xác 100%

Trước khi liên hệ nhà cung cấp, hãy chắc chắn bạn đã tích vào các ô dưới đây:

[ ] Xác định đường kính định danh: Dùng bảng quy đổi Inch - DN - Phi để chọn đúng cỡ van.
[ ] Kiểm tra tiêu chuẩn kết nối: Hệ thống của bạn đang dùng tiêu chuẩn Mỹ (ANSI), Nhật (JIS) hay Châu Âu (DIN)?
[ ] Xác định kiểu Bore: Bạn cần Full Port (lưu lượng tối đa) hay Reduced Port (tiết kiệm không gian/chi phí)?
[ ] Đo khoảng cách lắp đặt: Chiều dài tối đa cho phép để lắp van là bao nhiêu? Tay gạt có bị vướng tường khi xoay không?
[ ] Vật liệu và Áp lực: Kích thước van đôi khi thay đổi theo cấp áp suất (PN16 sẽ nhỏ hơn PN40).

FAQ - Giải đáp thắc mắc về kích thước van bi

1. Ball valve dimensions có hoàn toàn giống kích thước ống không?

Không. Kích thước van là kích thước danh nghĩa (DN). Để lắp vừa, bạn cần kiểm tra cả kiểu kết nối (ren hay mặt bích) và tiêu chuẩn kỹ thuật đi kèm.

2. Tại sao hai chiếc van cùng ghi là 1" nhưng chiếc này lại dài hơn chiếc kia?

Đó là do sự khác biệt về tiêu chuẩn sản xuất (ví dụ một chiếc theo JIS B2002, một chiếc theo ASME B16.10) hoặc do vật liệu chế tạo khác nhau.

3. Làm thế nào để biết van là Full Port hay Reduced Port nếu không có catalogue?

Bạn có thể nhìn xuyên qua lỗ bi. Nếu lỗ bi rộng bằng đường ống, đó là Full Port. Nếu thấy lỗ bi bị thắt lại nhỏ hơn, đó là Reduced Port.

4. Có bảng tra kích thước chuẩn quốc tế không?

Có, bạn có thể tra theo các tiêu chuẩn như ISO 5752, ASME B16.10 hoặc DIN 3202 để có các con số chính xác về chiều dài và kích thước mặt bích.

Kết luận

Hiểu rõ về ball valve dimensions không chỉ đơn thuần là biết các con số, mà là hiểu về sự tương thích và hiệu suất vận hành của cả một hệ thống. Việc chọn sai kích thước không chỉ dừng lại ở vấn đề kỹ thuật mà còn là sự lãng phí về thời gian và tiền bạc. Hãy luôn kiểm tra bảng thông số kỹ thuật (Data sheet) từ nhà sản xuất trước khi xuống tiền mua hàng.

Hãy theo dõi honto.vn để nhận thêm thông tin về ball valve dimensions!
