Ball valve catalogue là gì? Trong ngành công nghiệp đường ống, việc lựa chọn thiết bị không bao giờ là câu chuyện của cảm tính. Một sai lầm nhỏ trong việc chọn model van bi có thể dẫn đến hậu quả nghiêm trọng: rò rỉ lưu chất, áp suất không đảm bảo hoặc hệ thống không thể vận hành. Nhiều kỹ sư và chủ đầu tư thường mắc sai lầm khi chỉ tập trung vào kích thước (DN) mà vô tình bỏ qua các thông số kỹ thuật quan trọng khác được ghi chép trong tài liệu kỹ thuật. Đó là lý do tại sao việc hiểu và biết cách sử dụng catalog van bi lại đóng vai trò sống còn trong việc tối ưu hóa hiệu suất hệ thống.

Một bản catalog van bi chuẩn xác không chỉ là danh mục sản phẩm, mà là bản đồ kỹ thuật giúp bạn chọn đúng model, đúng vật liệu và đúng tiêu chuẩn cho từng hệ thống riêng biệt. Bài viết này sẽ cung cấp hướng dẫn chuyên sâu để bạn đọc và khai thác tối đa các ball valve specification nhằm đảm bảo an toàn và tiết kiệm chi phí vận hành.

Ball Valve Catalogue là gì?

Ball valve catalogue (catalog van bi) là tài liệu kỹ thuật chuyên biệt do nhà sản xuất cung cấp, mô tả chi tiết thông số, cấu tạo, dải kích thước (DN), áp suất (PN/Class), vật liệu chế tạo, tiêu chuẩn kết nối và giới hạn nhiệt độ làm việc của các dòng van bi. Đây là tài liệu pháp lý và kỹ thuật quan trọng nhất để người dùng đối chiếu trước khi ra quyết định mua sắm hoặc thay thế thiết bị.

Cấu tạo và nguyên lý hoạt động của ball valve

Hiểu được cấu tạo trong tài liệu kỹ thuật giúp bạn nắm bắt nhanh các điểm yếu và ưu điểm của từng loại van.

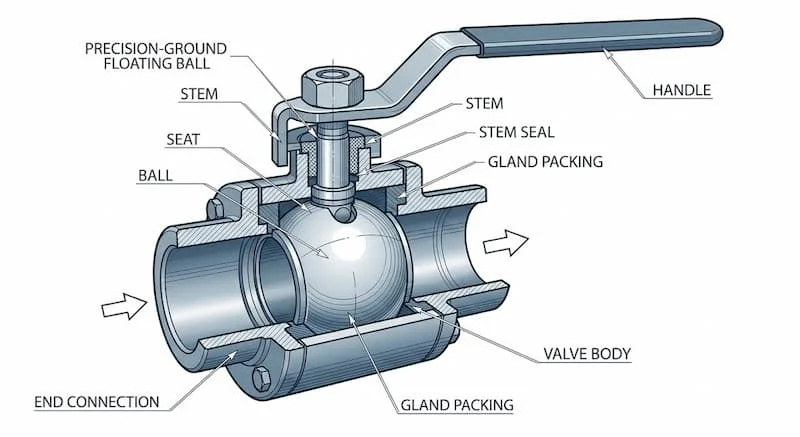

• Cấu tạo: Van bi bao gồm thân van (Body), viên bi (Ball) có lỗ xuyên tâm, trục van (Stem) kết nối với tay gạt/bộ điều khiển, và bộ gioăng làm kín (Seat).

• Nguyên lý: Khi tay gạt quay 90 độ, viên bi xoay theo, đưa lỗ xuyên tâm thẳng hàng hoặc vuông góc với dòng chảy, giúp việc đóng/mở diễn ra tức thì.

• Ưu điểm: Thiết kế này tạo ra đường chảy thẳng (full port) giúp giảm tối đa sự sụt áp, đồng thời đảm bảo độ kín khít tuyệt đối nhờ lực ép của gioăng lên viên bi.

Phân tích chuyên sâu trong catalog van bi

Các loại van bi phổ biến trong catalogue

Dựa vào tài liệu kỹ thuật, chúng ta có thể phân loại van bi theo nhiều tiêu chí để dễ dàng lựa chọn:

• Theo thân van: 1PC (đúc nguyên khối, tiết kiệm), 2PC (phổ biến, dễ bảo trì), 3PC (dễ tháo rời, chịu áp tốt).

• Theo vật liệu: Inox (chống ăn mòn), Đồng (hệ thống nước), Gang (công nghiệp) hoặc Nhựa PVC (hệ thống hóa chất nhẹ).

• Theo điều khiển: Tay gạt (thủ công) hoặc điều khiển bằng điện/khí nén (tự động hóa).

Các thông số quan trọng cần lưu ý

Khi xem ball valve dimensions và ball valve specification, hãy đặc biệt chú trọng các thông số sau:

So sánh các dòng van bi (Dựa trên tài liệu kỹ thuật)

• Inox vs Đồng: Inox có khả năng chịu hóa chất và nhiệt độ vượt trội, trong khi Đồng phù hợp với các hệ thống nước sạch dân dụng với giá thành rẻ hơn.

• Ren vs Mặt bích: Kết nối ren phù hợp cho đường ống nhỏ (DN50 trở xuống), trong khi mặt bích là lựa chọn bắt buộc cho đường ống lớn và các hệ thống áp lực cao, đòi hỏi sự an toàn tuyệt đối.

Tại sao cần đọc kỹ catalog van bi trước khi mua?

Việc lướt qua tài liệu kỹ thuật sẽ để lại nhiều rủi ro tiềm ẩn:

• Tránh chọn sai vật liệu gioăng: Một chiếc van inox rất tốt nhưng nếu gioăng Seat không chịu được hóa chất, toàn bộ van sẽ bị rò rỉ chỉ sau thời gian ngắn.

• Tránh sai áp suất: Van chỉ chịu được PN16 mà lắp vào hệ thống áp suất Class 300 sẽ gây nứt vỡ thân van, đe dọa an toàn lao động.

• Tương thích đường ống: Mỗi catalogue đều ghi rõ tiêu chuẩn mặt bích (ANSI, JIS, DIN), nếu mua sai chuẩn, bạn không thể kết nối van với ống hiện có.

Ứng dụng thực tế và sai lầm thường gặp

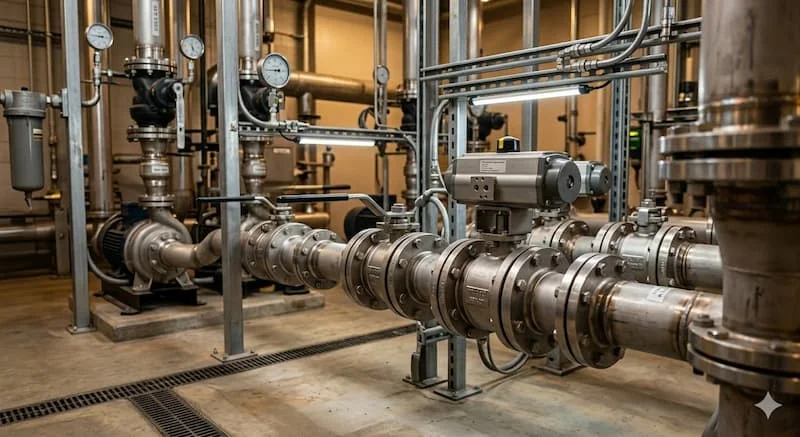

Ứng dụng của van bi trong công nghiệp

• Hệ thống hơi nóng (Steam): Sử dụng van bi inox có gioăng chịu nhiệt cao.

• Hệ thống thực phẩm: Van bi 3PC có độ bóng bề mặt cao, đảm bảo vệ sinh.

• Khí nén: Van bi 1PC hoặc 2PC cho khả năng đóng ngắt nhanh.

Những sai lầm thường gặp khi xem catalogue

1. Chỉ nhìn DN: Bỏ qua chỉ số PN/Class dẫn đến chọn van không đủ chịu áp.

2. Quên thông số nhiệt độ: Gioăng PTFE thông thường chỉ chịu được nhiệt độ nhất định; nếu hệ thống hơi nóng vượt ngưỡng sẽ làm biến dạng gioăng.

3. Không kiểm tra tiêu chuẩn ren/mặt bích: Ren NPT (Mỹ) và BSP (Anh) không khớp nhau, dẫn đến lắp đặt không được hoặc bị hở ren.

Hướng dẫn đọc và chọn lựa Valve theo Catalogue

Checklist lựa chọn chuẩn kỹ thuật:

• [ ] Xác định chính xác kích thước DN phù hợp với đường ống hiện tại.

• [ ] Đối chiếu áp suất (PN/Class) với yêu cầu hệ thống.

• [ ] Kiểm tra vật liệu thân van và gioăng tương thích với lưu chất.

• [ ] Xác định kiểu kết nối (ren, bích, clamp) đúng tiêu chuẩn.

• [ ] Kiểm tra nhiệt độ làm việc tối đa ghi trong catalog.

• [ ] Đảm bảo tiêu chuẩn mặt bích tương thích hoàn toàn.

Lưu ý quan trọng khi chọn mua:

Luôn yêu cầu đơn vị cung cấp gửi bản catalog van bi mới nhất và đầy đủ chứng chỉ CO/CQ. Trong quá trình lắp đặt, hãy tuân thủ hướng dẫn kỹ thuật về lực siết và chiều dòng chảy để bảo vệ độ bền của van.

Câu hỏi thường gặp (FAQ)

Ball valve catalogue gồm những thông tin gì?

Gồm đầy đủ: kích thước, áp suất, vật liệu, lưu lượng, tiêu chuẩn kết nối và sơ đồ cấu tạo.

PN16 và Class 150 khác nhau thế nào?

PN16 là chuẩn châu Âu (16 bar), Class 150 là chuẩn Mỹ (ANSI), hai tiêu chuẩn này có dải áp suất chịu đựng tương đương nhưng kích thước mặt bích khác nhau.

Làm sao đọc đúng catalog van bi?

Hãy tập trung vào bảng dữ liệu kỹ thuật (data sheet) ở cuối catalogue để xem các thông số về nhiệt độ và áp suất cho từng model.

Ball valve ren và mặt bích khác nhau ra sao?

Ren dùng cho ống nhỏ, mặt bích dùng cho ống lớn, chịu áp cao và cần độ chắc chắn.

Kết luận

Việc làm chủ ball valve catalogue là kỹ năng chuyên môn cần thiết của bất kỳ ai làm việc trong lĩnh vực kỹ thuật đường ống. Chỉ cần vài phút đối chiếu thông số, bạn sẽ tránh được những rủi ro kỹ thuật tốn kém và đảm bảo hệ thống vận hành bền bỉ.
