Gate valve 50mm là gì?

Gate valve 50mm là gì? Trong các hệ thống đường ống công nghiệp và dân dụng, kích thước DN50 (tương đương 2 inch) là một trong những tiêu chuẩn phổ biến nhất. Tuy nhiên, việc lựa chọn thiết bị đóng ngắt không phù hợp cho hệ thống này thường dẫn đến các sự cố nghiêm trọng như rò rỉ lưu chất, kẹt van do cặn bẩn, hoặc không chịu được áp lực vận hành, gây đình trệ hoạt động sản xuất. Van cổng 50mm chính là giải pháp kỹ thuật tin cậy, giúp đảm bảo khả năng đóng mở ổn định và duy trì độ kín khít tuyệt đối cho các hệ thống đường ống quy mô vừa.

Vì sao van cổng 50mm được sử dụng phổ biến?

Sự phổ biến của kích thước DN50 không phải là ngẫu nhiên. Đây là kích thước "vàng" trong các đường ống cấp nước tòa nhà, hệ thống phòng cháy chữa cháy (PCCC) và các nhánh đường ống trong nhà máy công nghiệp. Khi vận hành với áp lực cao, một chiếc van không đạt chuẩn có thể gây ra hiện tượng rò rỉ tại khớp nối hoặc hư hỏng đĩa van, dẫn đến thất thoát tài nguyên và tăng chi phí bảo trì định kỳ.

Việc ứng dụng van cổng 50mm vào hệ thống giúp giải quyết triệt để vấn đề trên. Với khả năng đóng ngắt hoàn toàn và tổn thất áp suất thấp, loại van này trở thành lựa chọn ưu tiên của các kỹ sư hệ thống. Hiểu rõ cấu tạo và cách chọn loại van phù hợp với lưu chất là chìa khóa để tối ưu hóa hiệu suất vận hành lâu dài.

Kiến thức nền về Gate Valve 50mm

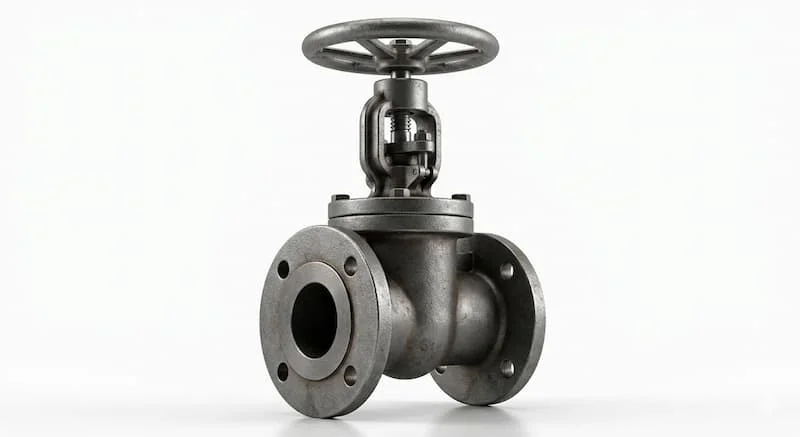

Gate valve 50mm là gì?

Gate valve 50mm (van cổng DN50) là thiết bị van công nghiệp có đường kính danh định 50mm, tương đương với kích thước 2 inch (DN50). Chức năng chính của thiết bị này là đóng hoặc mở hoàn toàn dòng chảy lưu chất trong đường ống. Với thiết kế đặc trưng, nó cho phép lưu lượng đi qua tối đa khi mở và đảm bảo độ kín tuyệt đối khi đóng, ngăn chặn hoàn toàn dòng chảy ngược.

Nguyên lý hoạt động của van cổng 50mm

Cơ chế của van cổng 50mm dựa trên chuyển động thẳng của đĩa van. Khi người vận hành xoay tay quay, ty van sẽ di chuyển theo chiều dọc, nâng đĩa van ra khỏi vị trí chặn hoặc hạ đĩa van xuống để bít kín dòng chảy.

Lưu ý rằng van cổng không được thiết kế để điều tiết lưu lượng. Việc để van ở trạng thái mở nửa chừng sẽ khiến dòng chảy có áp lực cao va đập vào đĩa van, gây rung lắc mạnh và mài mòn các bề mặt làm kín. Do đó, trong hệ thống DN50, van cổng nên được vận hành theo nguyên tắc "đóng hoàn toàn" hoặc "mở hoàn toàn".

Phân tích chuyên sâu về cấu tạo và các loại van

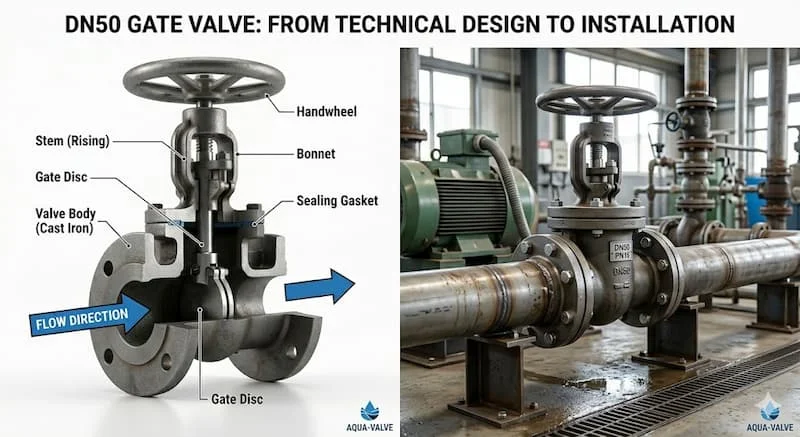

Cấu tạo van cổng 50mm gồm những bộ phận nào?

Một chiếc van cổng 50mm tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Phần chịu áp lực chính, thường là vật liệu gang, inox hoặc đồng.

• Ty van: Kết nối tay quay với đĩa van.

• Đĩa van: Thành phần trực tiếp chặn dòng chảy, quyết định khả năng làm kín.

• Gioăng làm kín: Tạo sự kết nối khít khao giữa đĩa và thân van.

• Nắp van & Tay quay: Giúp bảo vệ cơ cấu bên trong và thực hiện thao tác đóng mở.

Chất lượng của gioăng làm kín là yếu tố then chốt. Gioăng kém chất lượng sẽ bị lão hóa nhanh dưới tác động của nhiệt độ và hóa chất, dẫn đến rò rỉ rò rỉ rỉ rỉ sau một thời gian ngắn vận hành.

Các loại van cổng 50mm phổ biến hiện nay

1. Van cổng 50mm gang: Lựa chọn kinh tế cho các hệ thống nước sạch, nước thải đã qua xử lý.

2. Van cổng 50mm inox: Khả năng chống ăn mòn vượt trội, dùng cho thực phẩm, hóa chất hoặc nước nhiễm mặn.

3. Van cổng 50mm đồng: Phù hợp cho các đường ống nhỏ, hệ thống cấp nước gia đình, khách sạn.

4. Van cổng 50mm ty nổi: Ty van trồi lên khi mở, giúp người dùng dễ dàng quan sát trạng thái của van.

5. Van cổng 50mm ty chìm: Ty van nằm trong thân, giúp tiết kiệm không gian lắp đặt, phù hợp hệ thống ngầm.

Thông số kỹ thuật quan trọng của van cổng 50mm

Khi chọn mua, cần đặc biệt lưu ý:

• Kích thước: DN50 (2 inch) tương thích với tiêu chuẩn ống.

• Áp lực (PN10, PN16, JIS10K): Áp lực vận hành của hệ thống không được vượt quá thông số này của van.

• Kết nối: Ren (cho hệ thống nhỏ, áp thấp) hoặc mặt bích (cho sự chắc chắn, an toàn trong công nghiệp).

So sánh van cổng 50mm với ball valve DN50

Phân tích: Chọn van cổng 50mm khi bạn cần sự ổn định cho các dòng chảy lớn và yêu cầu áp suất đầu ra không đổi. Ngược lại, hãy chọn ball valve (van bi) nếu hệ thống của bạn đòi hỏi thao tác đóng ngắt nhanh chóng, khẩn cấp.

Ứng dụng thực tế và sai lầm thường gặp

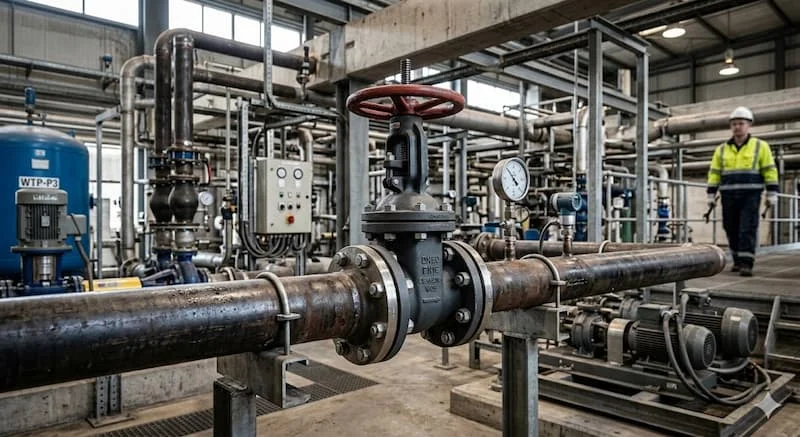

Van cổng 50mm được dùng ở đâu?

Loại van này xuất hiện dày đặc trong:

• Hệ thống cấp nước: Dẫn nước sinh hoạt, nước sản xuất.

• Hệ thống HVAC: Điều tiết nước tuần hoàn trong các tòa nhà.

• PCCC: Đảm bảo đường ống chính luôn trong trạng thái sẵn sàng.

• Hệ thống hơi nóng: Cần vật liệu chịu nhiệt đặc biệt.

Những sai lầm thường gặp khi dùng van cổng

Sai lầm phổ biến nhất là dùng van cổng để điều tiết lưu lượng, dẫn đến hỏng đĩa van. Ngoài ra, việc chọn sai tiêu chuẩn mặt bích (ví dụ: lắp mặt bích tiêu chuẩn ANSI vào đường ống JIS) sẽ gây ra rò rỉ không thể khắc phục ngay cả khi đã siết chặt bu lông.

Hướng dẫn chọn và bảo trì van cổng 50mm

Checklist chọn van cổng 50mm phù hợp

1. Xác định lưu chất: Nước, hóa chất, hơi nóng?

2. Kiểm tra áp lực & nhiệt độ: Đảm bảo van chịu được điều kiện khắc nghiệt nhất.

3. Chọn vật liệu: Gang cho nước, inox cho hóa chất.

4. Kiểu kết nối: Phù hợp với thiết kế đường ống hiện tại.

5. Thương hiệu: Ưu tiên các nhà sản xuất có chứng chỉ chất lượng.

Lưu ý khi lắp đặt và bảo trì

Hãy lắp đặt van theo đúng chiều mũi tên trên thân. Khi vận hành, hãy xoay tay quay nhẹ nhàng, không dùng lực quá mạnh để tránh làm hỏng ren ty van. Định kỳ bôi trơn ty van và kiểm tra gioăng làm kín sẽ giúp kéo dài tuổi thọ thiết bị lên gấp nhiều lần.

FAQ: Câu hỏi thường gặp về van cổng 50mm

Gate valve 50mm có dùng cho hơi nóng được không?

Có, nếu chọn đúng loại vật liệu inox/thép và gioăng chịu nhiệt chuyên dụng.

Nên chọn gate valve gang hay inox?

Gang cho hiệu quả kinh tế với nước sạch; inox cho sự bền bỉ trong môi trường ăn mòn.

Gate valve DN50 có dùng để điều tiết lưu lượng không?

Không nên, vì dòng chảy sẽ mài mòn đĩa van rất nhanh, làm giảm độ kín.

Bao lâu nên bảo trì van cổng 50mm?

Từ 6–12 tháng/lần tùy vào môi trường sử dụng để đảm bảo van luôn vận hành tốt.

Kết luận

Van cổng 50mm là kích thước cơ bản và quan trọng nhất trong hệ thống đường ống trung bình. Bằng việc chọn đúng loại van, chất liệu phù hợp và tuân thủ các quy tắc lắp đặt, bạn có thể tăng đáng kể tuổi thọ hệ thống, giảm thiểu tối đa rủi ro rò rỉ và tối ưu hóa vận hành cho toàn bộ quy trình sản xuất.
