Van cổng ty chìm BB DN100 là gì? Trong các hệ thống cấp thoát nước, xử lý nước thải hay mạng lưới phòng cháy chữa cháy (PCCC), việc kiểm soát lưu lượng đòi hỏi những thiết bị có độ tin cậy cực cao. Van cổng ty chìm BB DN 100 hiện là lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện nhờ thiết kế nhỏ gọn, độ kín tuyệt đối và khả năng vận hành ổn định trong môi trường áp suất lớn. Khác với các loại van thông thường dễ gặp sự cố rò rỉ tại khớp nối hoặc chiếm quá nhiều diện tích lắp đặt, dòng van này với thiết kế nắp Bolted Bonnet (BB) mang lại sự chắc chắn vượt trội, giải quyết triệt để bài toán không gian hẹp và độ bền hệ thống.

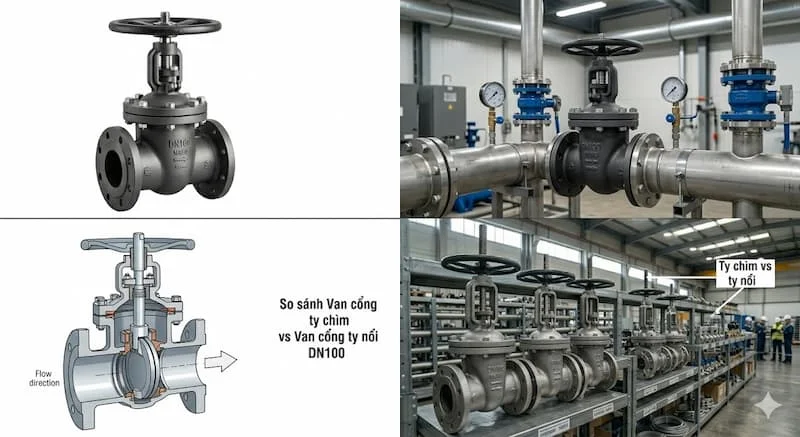

Van cổng ty chìm BB DN100 là gì?

Van cổng ty chìm BB DN100 là dòng van cổng (Gate Valve) có kích thước danh nghĩa 100mm, đặc trưng bởi thiết kế ty van nằm hoàn toàn bên trong thân van và nắp van được kết nối bằng bulong (Bolted Bonnet).

Giải thích thuật ngữ:
- Ty chìm: Trục van không di chuyển lên xuống bên ngoài khi vận hành, giúp tiết kiệm không gian lắp đặt tối đa.
- BB (Bolted Bonnet): Nắp van được bắt chặt bằng bulong, giúp chịu được áp lực cao và thuận tiện cho việc bảo trì, vệ sinh.
- DN100: Kích thước đường kính trong của van là 100mm, phù hợp với hệ thống đường ống công nghiệp phổ biến.
Chức năng: Đóng hoặc mở hoàn toàn dòng chảy lưu chất. Thiết kế này đặc biệt phù hợp cho các khu vực phòng kỹ thuật chật hẹp, nơi các loại van ty nổi chiếm quá nhiều diện tích.

Nguyên lý hoạt động của van cổng ty chìm BB DN 100

Nguyên lý của dòng van này rất đơn giản nhưng cực kỳ hiệu quả. Khi người vận hành quay vô lăng theo chiều kim đồng hồ, ty van sẽ xoay và kéo đĩa van đi xuống thông qua ren trong, chặn đứng dòng chảy. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van được nhấc lên, tạo ra một đường ống thông suốt 100% cho lưu chất đi qua.

Vì đặc tính của van cổng là chỉ dùng để đóng hoặc mở hoàn toàn, nó không phù hợp để điều tiết lưu lượng (nếu mở lấp lửng sẽ gây rung lắc và mài mòn đĩa van). Thiết kế ty chìm giúp bảo vệ phần ren trục van khỏi sự ăn mòn của lưu chất bên ngoài, đồng thời giữ cho chiều cao của van luôn cố định, rất thuận lợi cho các hệ thống đường ống âm tường hoặc dưới hầm ngầm.

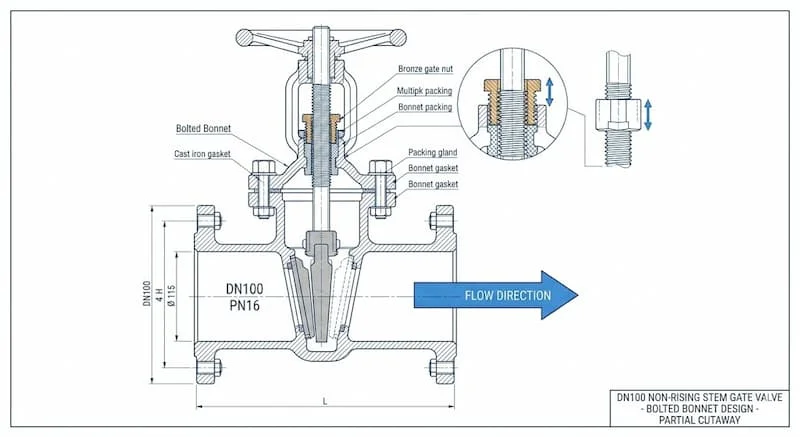

Cấu tạo van cổng ty chìm BB DN 100

Sự bền bỉ của van cổng ty chìm BB DN 100 đến từ cấu trúc cơ khí vững chắc:

Thân van: Thường được đúc từ gang cầu hoặc gang dẻo có độ bền cao, phủ lớp sơn Epoxy chống gỉ sét.
Nắp van BB: Thiết kế nắp bắt bulong tạo liên kết cực kỳ chắc chắn, ngăn chặn rò rỉ tại khớp nối giữa thân và nắp.
Ty van: Làm từ thép không gỉ, chịu lực kéo tốt và chống mài mòn hiệu quả.
Đĩa van: Được bọc cao su EPDM (hoặc kim loại nguyên khối), đảm bảo độ kín tuyệt đối khi đóng van.
Gioăng làm kín: Tăng cường độ kín khít giữa các chi tiết chuyển động, ngăn lưu chất thoát ra ngoài.

Thiết kế nắp BB không chỉ giúp tăng áp lực chịu đựng của van mà còn tạo điều kiện thuận lợi cho việc tháo lắp khi cần bảo trì, bảo dưỡng.

Thông số kỹ thuật van cổng ty chìm BB DN100

Thông số	Giá trị
Size	DN100 (4 inch)
Áp lực	PN10, PN16
Kiểu kết nối	Mặt bích (Flange)
Tiêu chuẩn mặt bích	JIS, BS, ANSI, DIN
Vật liệu thân	Gang, Gang dẻo, Inox
Môi trường	Nước, PCCC, Khí, Dầu

Việc chọn đúng tiêu chuẩn mặt bích (JIS hay BS) là cực kỳ quan trọng. Dù cùng là DN100, nhưng khoảng cách giữa các lỗ bulong giữa các tiêu chuẩn này là khác nhau, nếu không kiểm tra kỹ sẽ gây ra tình trạng "lệch tâm", không thể lắp đặt được.

So sánh van cổng ty chìm và van cổng ty nổi

Đặc điểm	Van ty chìm	Van ty nổi
Không gian lắp đặt	Tiết kiệm, gọn gàng	Tốn diện tích
Quan sát trạng thái	Khó quan sát	Dễ nhận biết (ty lộ ra ngoài)
Bảo trì ty van	Ít bị bám bụi bẩn	Cần bôi trơn thường xuyên
Độ bền	Rất cao trong hệ kín	Phù hợp hệ thống cần kiểm soát nhanh

Insight: Hệ thống PCCC thường ưu tiên van ty chìm vì tính nhỏ gọn, lắp đặt được trong các tủ chữa cháy hoặc hố ga hẹp, nơi các loại van khác không thể vừa vặn.

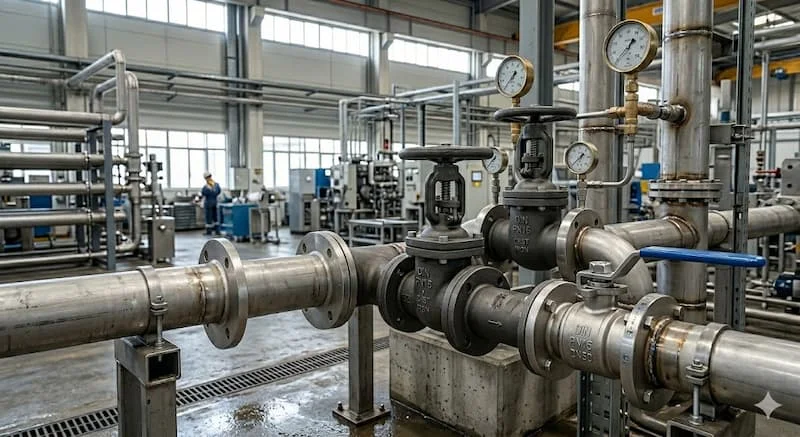

Ứng dụng thực tế của van cổng DN100

Van cổng DN100 là "cột trụ" trong nhiều ngành công nghiệp:

Hệ thống cấp thoát nước: Dùng làm van chặn tổng cho các tòa nhà.
Hệ thống PCCC: Kiểm soát nguồn nước tại các trạm bơm và trụ cứu hỏa.
Công nghiệp lưu lượng lớn: Các nhà máy bia, sữa, giấy sử dụng van này để đóng ngắt nhanh chóng.
Trạm bơm: Bảo vệ máy bơm và hệ thống ống dẫn phía sau.

Sai lầm thường gặp khi chọn van cổng DN100

Chọn sai tiêu chuẩn mặt bích: Gây khó khăn khi thi công, buộc phải thay van hoặc hàn lại mặt bích.
Bỏ qua thông số áp lực (PN16 vs PN10): Dùng van PN10 cho hệ thống bơm áp PN16 sẽ dẫn đến nứt thân van.
Dùng van để điều tiết: Làm hỏng đĩa van, dẫn đến việc van không thể đóng kín được nữa sau một thời gian ngắn.
Không có kế hoạch bảo trì: Cặn bẩn làm kẹt ty van, khiến việc đóng mở trở nên vô cùng nặng nề.

Hướng dẫn lắp đặt và bảo trì

Lắp đặt: Vệ sinh kỹ mặt bích đường ống, đặt gioăng đệm chính xác vào giữa hai mặt bích. Siết bulong đối xứng chéo để lực ép được phân bổ đều.
Bảo trì: Định kỳ kiểm tra bulong nắp van, bôi trơn vô lăng và phần ren trong thân. Nếu thấy hiện tượng rò rỉ tại trục, cần siết nhẹ ốc đệm cổ trục hoặc thay gioăng.

FAQ – Câu hỏi thường gặp

Van cổng ty chìm BB DN100 là gì?

Là van cổng kích thước 100mm, ty nằm trong thân và nắp van kết nối bằng bulong.

BB nghĩa là gì?

Là Bolted Bonnet – nắp van được bắt chặt bằng hệ thống bulong chịu lực cao.

Tại sao PCCC ưu tiên ty chìm?

Vì sự gọn gàng, phù hợp không gian hạn chế của tủ chữa cháy.

Có dùng van cổng để điều tiết lưu lượng được không?

Không, van cổng chỉ chuyên dụng cho mục đích đóng/mở hoàn toàn.

Van DN100 chịu áp bao nhiêu?

Tùy model, nhưng phổ biến nhất là PN10 và PN16.

Kết luận

Van cổng ty chìm BB DN 100 là sự lựa chọn hoàn hảo về hiệu năng và tiết kiệm không gian cho mọi hệ thống đường ống công nghiệp. Với độ bền cao, kết nối BB chắc chắn và tính linh hoạt trong ứng dụng, đây là thiết bị đầu tư xứng đáng cho hệ thống PCCC và cấp nước của bạn.
